Produkttyp	2-Wege Aktivlautsprecher
Marke	DB Technologies
Modell	Opera 10
Abmessungen (B x H x T)	300 x 552 x 301 mm
Gewicht	12,3 kg
Verstärker	Klasse D, 600 W RMS, 1200 W Spitze
Frequenzgang (-10 dB)	58 Hz - 20 kHz
Max. Schalldruckpegel	128 dB
Hochfrequenzwandler	1" Kompressionstreiber, 1,4" Schwingspule
Tieffrequenzwandler	10", 2" Schwingspule
Übergangsfrequenz	2000 Hz (24 dB/oct)
Abstrahlcharakteristik	Asymmetrisch vertikal, differenziert horizontal
Abdeckung (H x V)	85°/120° x 80° (+15°/-65°)
DSP-Presets	8 Positionen: Club, Vocal, Bass reduction, Playback, Bass boost, Wedge vocal, Wedge playback, Flat
Eingänge	2 x Combo XLR/Klinke symmetrisch/asymmetrisch
Ausgang	1 x XLR link Out
Stromversorgung	VDE, Stromaufnahme 0,92 A (230 V) bei 1/8 Leistung, 2,25 A (230 V) bei 1/3 Leistung
Gehäusematerial	Verstärktes PP-Polypropylen
Schutzgitter	Lackierter Stahl / CNC-Bearbeitung
Griffe	1 oben, 1 unten mit IR-Schnittstelle
Installation	Auf Stativ (35 mm Pole), auf Subwoofer (DS-2S), Wandmontage (WB-OP10), Traversen, Augbolzen
Optional erhältliches Zubehör	Wandhalterung, Regenschutzbezug
Sicherheit	Gitter nicht demontieren, Verstärker nicht öffnen, Qualitätskabel verwenden
Garantie	Siehe mitgelieferte Dokumentation

Häufig gestellte Fragen - Opera 10 DB Technologies

Wie schließe ich ein Mikrofon an die Opera 10 an?

Verwenden Sie den Eingang CH1 (Combo XLR/Klinke) und stellen Sie den Schalter Input Sensitivity auf Mic. Stellen Sie den Kanalpegel ein.

Wie schließe ich ein Musikinstrument (Gitarre, Bass) an?

Verwenden Sie den Eingang CH2 (Combo XLR/Klinke) und stellen Sie den Schalter Input Sensitivity für hohe Impedanz auf Instr. Für ein Keyboard oder MP3-Player wählen Sie Line.

Wie verbinde ich zwei Opera-Lautsprecher in Kaskade?

Verbinden Sie den Ausgang XLR link Out des ersten Lautsprechers mit dem Eingang (CH1 oder CH2) des zweiten. Verwenden Sie den Schalter Out Routing, um CH1 link (nur CH1) oder Mix Out (Mischung beider Kanäle) zu wählen. Stellen Sie den Eingangswahlschalter des zweiten Lautsprechers auf Line.

Was tun, wenn der Lautsprecher nicht einschaltet?

Überprüfen Sie, ob das VDE-Stromkabel richtig angeschlossen und die Steckdose unter Spannung ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Reparaturdienst.

Was tun, wenn der Lautsprecher eingeschaltet ist, aber keinen Ton von sich gibt?

Überprüfen Sie die Eingangsanschlüsse (CH1/CH2), den Zustand der Kabel, ob die Audioquelle aktiv ist und die Kanalpegel ausreichend sind. Stellen Sie sicher, dass das DSP-Preset nicht auf eine Position eingestellt ist, bei der das Signal unterbrochen wird.

Wie behebe ich unzureichenden oder verzerrten Klang?

Stellen Sie zuerst die Lautstärke der Quelle ein, dann den Eingangsverstärkung. Überprüfen Sie, ob die Kabel nicht beschädigt sind und die Schalter Mic/Line und Line/Instr zur Quelle passen. Versuchen Sie ein anderes DSP-Preset, das für die Verwendung geeignet ist.

Wie verwende ich den Lautsprecher als Monitor (Wedge)?

Stellen Sie den Lautsprecher horizontal auf die schräge Seite. Wählen Sie ein DSP-Preset im Wedge-Modus: W1 (Wedge Vocal) oder W2 (Wedge Playback). Konsultieren Sie die Spezifikationen zur akustischen Abdeckung.

Welche DSP-Presets sind verfügbar und wofür werden sie verwendet?

Die Presets sind: S1 Club (kleine/mittlere Räume), S2 Vocal (Gesang), S3 Bass reduction (Nachhall), S4 Playback (Musik), S5 Bass boost (betonte Bässe), W1 Wedge Vocal, W2 Wedge Playback, und FLAT (ohne Entzerrung).

Wie installiere ich den Lautsprecher auf einem Stativ?

Verwenden Sie ein Dreibeinstativ mit einem 35 mm Durchmesser. Die maximale Höhe zwischen der Unterseite des Lautsprechers und dem Boden beträgt 140 cm für Opera 10. Achten Sie auf Stabilität und stellen Sie das mittlere Bein nach vorne.

Wie beseitige ich ein Brummen im Hintergrund?

Trennen Sie alle Quellen, überprüfen Sie, ob der Schalter Ground Lift in der richtigen Position ist (ggf. angehoben) und die Kabel nicht beschädigt sind. Schließen Sie nach und nach wieder an.

BEDIENUNGSANLEITUNG Opera 10 DB Technologies

BEDIENUNGSCANLEITUNG - Abschnitt 1

CHARACTERISTIQUES TECHNIQUES - Section 1

Die Warnungen in thism Handbuch mssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden".

6. SPECIFICHE TECNICHE

GENERALE

EINLEITENDERÜBERBLICK 37

ANHALTSPUNKTE FÜR DEN BENUTZER 37

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN 38

ABMESSAGEGEN 38

AKUSTISCHE ABDECKUNG 38

EIGENSCHAFTEN DES VERSTARKUNGS- UND STEUERBEREICHS. 39

INPUT- UND STEUERBEREICH 40

VERSORGUNGSBEREICH 41

2. ERSTMALIGES EINSCHALTEN 42

VERPACKUNGsinhalt 42

INSTALLATION 42

VERBINDUNG DER EINGänge 42

ANSCHLUSS AN DIE VERSORGUNG 44

VERBINDUNG DER AUSGANGE MEHRERER MODULE (Weitergabe des 44

Audiosignals) 44

3. INSTALLATIONSBEISPIELE 45

INSTALLATION AUF EINEM STATIV 45

6. TECHNISCHE DATEN 49

ALLGEMEINE DATEN 49

AKUSTIK-DATEN 49

VERSTARKER 49

PROZESSOR 50

BENUTZEROBERFLÄCHE 50

EINGANGE 50

STROMSPEZIFKATIONEN (ABSORPTION) 50

ABMESSUNGEN 51

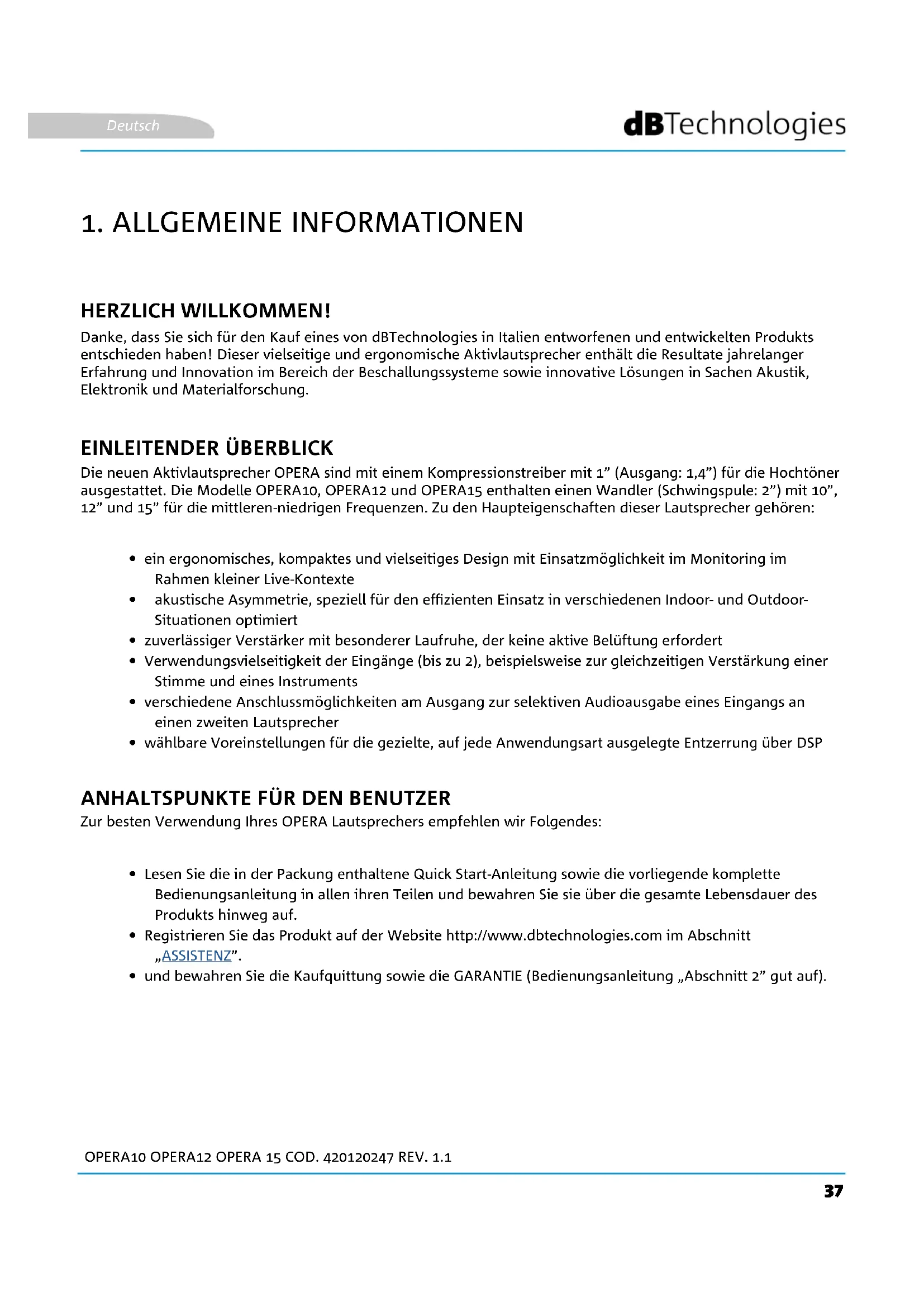

1. ALLGEMEINE INFORMATIONEN

HERZLICH WILLKOMMEN!

Danke, dass Sie sich für den Kauf eines von dBTechnologies in Italien entworfenen und entwickelten Produktionsentschieden haben! Dieser vielseitige und ergonomische Aktivlautsprecher enthalt die Resultate jahrelanger Erfahrung und Innovation im Bereich der Beschallungssysteme sowie innovative Lösungen in Sachen Akustik, Elektronik und Materialforschung.

EINLEITENDERÜBERBLICK

Die neuen Aktivlautsprecher OPERA sind mit einem Kompressionstreiber mit 1" (Ausgang: 1,4") für die Hochtöner ausgestellt. Die Modelle OPERA10, OPERA12 und OPERA15 enthalten einen Wandler (Schwingspule: 2") mit 10", 12" und 15" für die mittleren-niedrigen Frenquenzen. Zu den Haupteigenschaften dieser Laufsprecher gehoren:

• ein ergonomisches, kompaktes und vielseitiges Design mit Einsatzmöglichkeit im Monitoring im Rahmen kleiner Live-Kontexte
  akustische Asymmetrie, speziell fur den effizienten Einsatz in verschiedene Indoor- und Outdoor-Situationen optimiert
• zuverlässiger Veränder mit besonderer Laufrufe, der keine aktive Belüftung erfordert
• Verwendungsvielseitigkeit der Eingänge (bis zu 2), beispelsweise zur gleichzeitigen Verständigung einer Stimme und eines Instruments
• verschiedene Anschlussmöglichkeiten am Ausgang zur selektiven Audioausgabe eines Eingangs an einen zweiten Lautsprecher
• wählbare Voreinstellungen für die gezielte, auf jeder Anwendungsart ausgelegte Entzerrung über DSP

ANHALTSPUNKTE FÜR DEN BENUTZER

Zur besten Verwendung Ihres OPERA Lautspechers empfehlen wir Folgendes:

• Lesen Sie die in der Packung enthaltene Quick Start-Anleitung sowie die vorliegende komplette Bedienungsanleitung in allen ihren Teilen und bewahren Sie sie über die gesamte Lebensdauer des Produkts hinweg auf.
• Registrieren Sie das Produkt auf der Website http://www.dbtechnologies.com im Abschnitt „ASSISTENZ".
• und bewahren Sie die Kaufquittung sowie die GARANTIE (Bedienungsanleitung „Abschnitt 2" gut auf).

OPERA10 OPERA12 OPERA 15 COD.420120247 REV.1.1

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN

ABMESSAGEGEN

Die Serie OPERA wurde mit einem besonderen Augenmerk auf weniger Gewicht und ein kleineres Format entworfen.

Das Gehäuse resultiert als besonderss keinlich jedoch gleichzeitig understandsfähig. Für eine einfache Handhabung ist es mit 2 Griffen, einem seitlich und einen oben angeordneten, versehen.

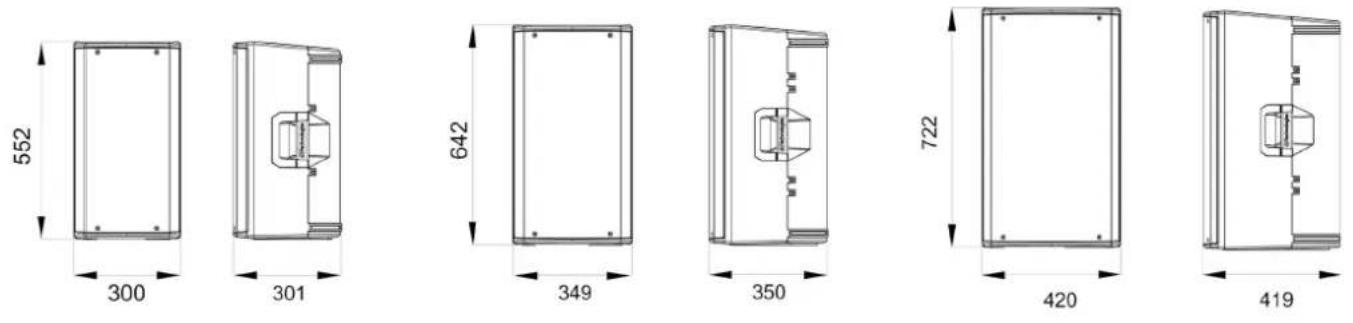

Die Abmessungen der 3 Modelle im Schnellen Vergleich:

OPERA10 - 300 mm (L), 552 mm (H), 301 mm (T)

OPERA12 - 349 mm (L), 642 mm (H), 350 mm (T)

OPERA15 - 420 mm (L), 772 mm (H), 419 mm (T)

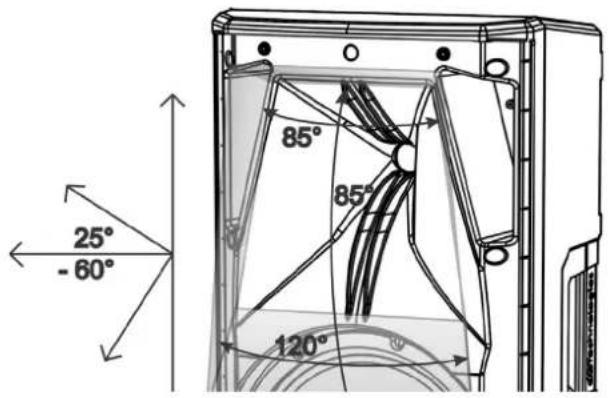

AKUSTISCHE ABDECKUNG

Die besondere Öffnung des Horns ist bei allen 3 Modellen die gleiche. Siehe Abbildung.

Auf der Horizontalen ist der Abstrahlwinkel zwischen dem Wert von 85^ (oben) und 120^ (unter) differenziert.

These Anordnung optimiert die akustische Abgabe, beispisseweise bei einer vertikalen Installation in Umgebungen mit Nachhalleffekt.

Die vertikale Gesamtoffnung (85^) ist asymmetrisch, auch dies tragt dazu bei, die Klangwirkung des Horns mit einer gezielten Abdeckung zu stärken.

These Daten sind im Falle einer Anwendung mit Monitoring-Funktion oder bei eventueller horizontaler Anordnung (an der Wand) des Laufsprechers zu berücksichtigten, um die richtige akustische Abdeckung der Umgebung berechnen zu konnen.

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS

Der digitale Veränder in Klasse D, das Herz der Serie OPERA. Das System weist eine besondere Laufrufe auf und erfordert keine Kuhlung durch Beluftung. Das System wird von einem dedizierten leistungsstarken DSP gesteuert, der verschiedene Parameter verwaltet.

Die Schallverstärkungsleistung beträgt bei allen Modellen 600 W RMS.

ACHTUNG!

Schützt das Modell vor Feuchtigkeit.
Versuchen Sie nie den Veränder zu öffnen.
- Unterbrechen Sie bei Funktionstörungen davon die Versorgung. Trennen Sie dazu das Modul vom Stromnetz. Setzen Sie sich dann mit einem autorisierten Reparatur in Verbindung.

OTTOOENONEOEADNI

ENOIZVNLWIT

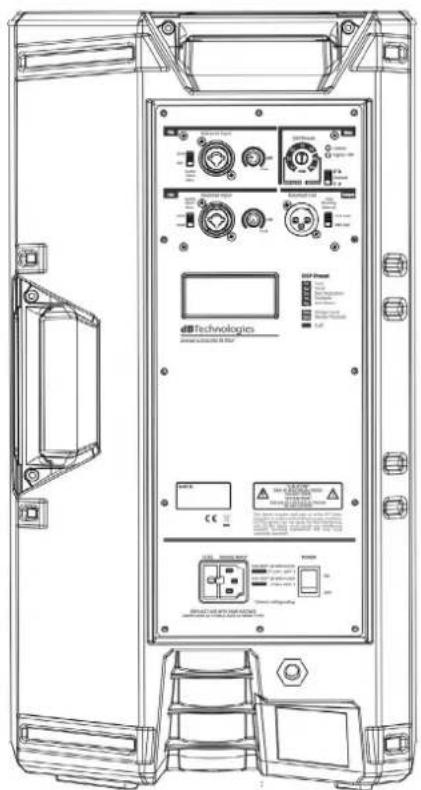

Das Panel des DIGIPRO G3 verfügt über:

• Input- und Steuerbereich
• Versorgungsbereich

ACHTUNG!

• Entfernen Sie niemals das Frontschutzgitter des Produkts.

Um die Gefahr eines Stromschlags im Falle einer versehentlichen Beschädigung oder beim Austausch des Schutzgitters (nur von einem Service-Mitarbeiter durchzufahren), müssen Sie das Produkt zuvor vom Stromnetz trennen. Schließen Sie das Netzeil nicht an, wenn das Schutzgitter nicht angebracht ist.

OPERA10 OPERA12 OPERA 15 COD.420120247 REV.1.1

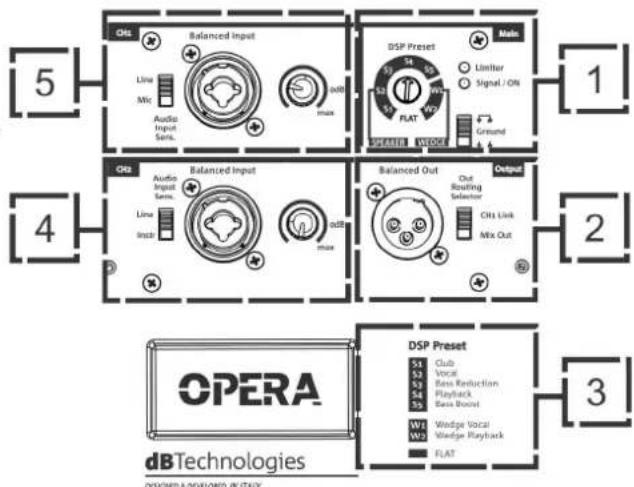

INPUT- UND STEUERBEREICH

1. ALLGEMEINER SETUP-BEREICH „Main"
   Umfasst die Drehknöpfte mit 8 „DSP Preset"-Positionen, die Anzeige-LEDs „Limiter" und „Signal / ON" sowie den „Ground Lift"-Schalter.

ACHTUNG!

Verwenden Sie den Lautsprecher nicht über einen längeren Zeitaum hinweg, wenn die „Limiter“-LED permanent leuchtet oder ständig blinkt, da dies ein Hinweis auf einen Betrieb unter übermöiger Belastung unter Verzerrungsbedingungen ist.

2. BEREICH „Output"

Mit Steckverbindung für symmetrisches Kabel (XLR) einschließlich Wahlschalter „Out Routing Selector" für die Differenzierung der Eingänge am Ausgang im Fall einer Verbindung mit einem zweiten Laufsprecher.

3. "DSP PRESET" - LABELLE

In dieser Tabelle werden die wählbaren Voreinstellungen als Vormerker illustriert.

Für die normale Anwendung empfohlene Voreinstellungen:

S1 - Club, für mittelgroße-kleine Innenräume geeignet
S2 - Vocal, für eine Optimierung der Wiedergabe oder Stimmleistung
S3 - Bass reduction, mit Dämpfung der niedrigen Frenzenen für den Einsatz in Umgebungen mit Nachhall
S4 - Playback, optimiert für die Musikwiedergabe (z.B. von MP3-Playern)
S5 - Bass boost, für die Betonung der niedrigen Frenzen geeignet

Für die Monitor-Anwendung (Wedge) empfohlene Voreinstellungen:

W1 - Wedge Vocal, mit der Monitorposition (Wedge) Stimmleistung zu verwenden
W2 - Wedge Playback, mit der Monitorposition (Wedge) und Wiedergabe eines Musikprogramms zu verwenden

Voreinstellung (Preset), die jegliche Entzerrung ausschlieft:

FLAT - einzustellen, wenn keinerlei Entzerrung gewünscht ist

4. INPUT-BEREICH "CH2"

Mit Combo-Anschluss für den Anschluss von Kabeln mit XLR- und TRS-Steckern (symmetrisch und unsymmetrisch) ausgestattet, umfasst die Einstellung der Kanalpegels und einen Schalter, für die Anpassung des Eingangs an eine Impedanz auf dem Leitungspegel („Line“) oder auf eine hohe Impedanz („Instr“) bei Anschluss einer Gitarre oder einer Basses.

5. INPUT-BEREICH "CH1"

Mit Combo-Anschluss für den Anschluss von Kabeln mit XLR- und TRS-Steckern (symmetrisch und unsymmetrisch) ausgestattet, umfasst die Einstellung der Kanalpegels und einen Schalter, für die Anpassung des Eingangs der Impedanz auf den Leitungspegel („Line“) oder auf einen Mikrophonpegel („Mic“).

Schalter für das Einsatzen (ON) oder das Ausschalten (OFF) des Geräts.

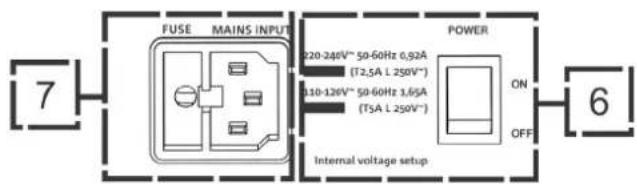

7. VERSORGUNGSSANSCHLUSS „MAINS INPUT"

Anschluss für den VDE Stecker für den Anschluss an das Stromnetz.

ACHTUNG!

Verwenden Sie nur hochqualitative und unbeschädigte Kabel. Die Verwendung von Kabeln mit schlechter Qualität oder von beschädigten Kabeln können die Funktionstüchtigkeit des Laufsprechers beeinträchtigen.

2. ERSTMALIGES EINSCHALTEN

VERPACKUNGsinhalt

Überprüfen Sie, dass der Inhalt der Verpackung des Laufsprechers OPERA 10 \ OPERA 12 \ OPERA 15 vollständig ist.

Die Verpackung enthalt:

VDE Anschlusskabel
- OPERA Laufsprecher
- Quick Start-Anleitung und Garantieschein

INSTALLATION

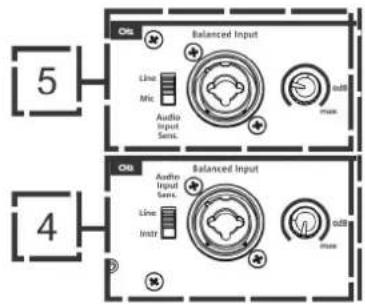

VERBINDUNG DER EINGänge

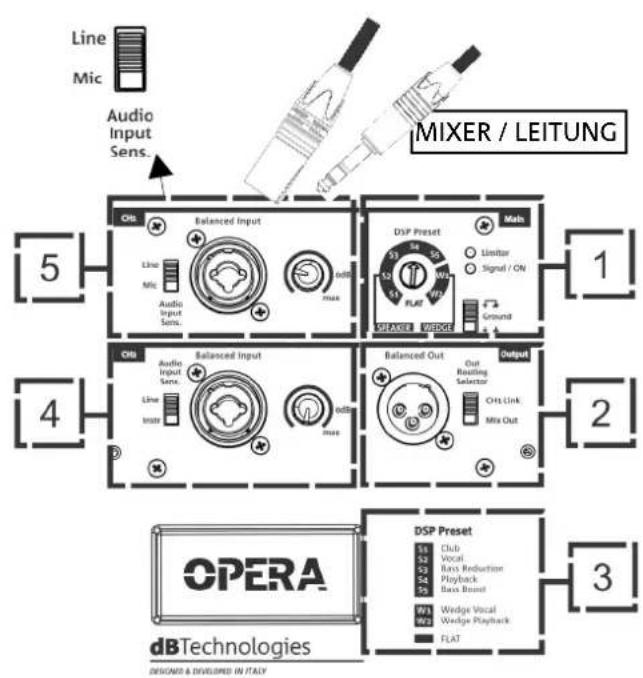

An der Rückseite des Laufsprechers konnen im Input- und Steuerbereich bis zu 2 Eingänge angeschlossen werden. Hier werden nur eine Konfigurationsbeispiele gegeben (mit 1 Eingang und 2 Eingangen).

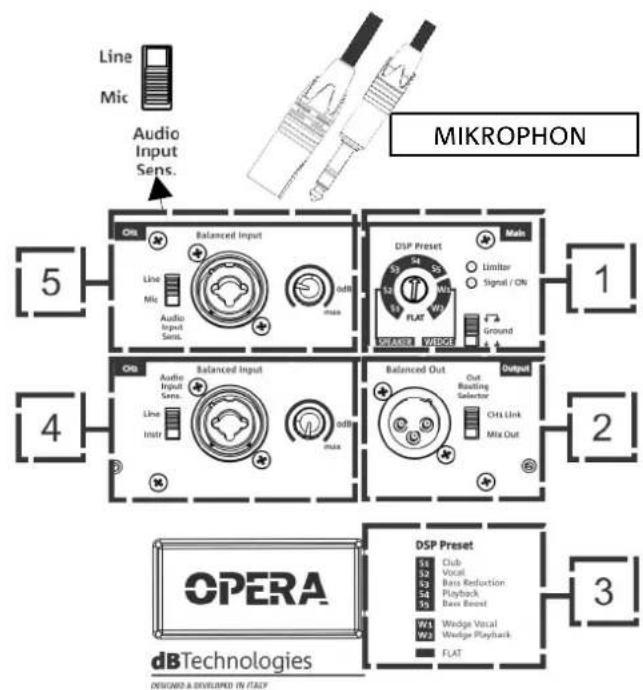

CH1 (5): über das Kabel mit unsymmetrischem oder symmetrischem Stecker (TRS, XLR) kann ein Eingang angeschlossen werden. Wahlen Sie über den Wahlschalter „Input Sensitivity Switch" den Eingangstyp. Wahlen Sie „MIC", insbesondere bei einem Mikrophon-Eingang.

CH2 (4): über das Kabel mit unsymmetrischen oder symmetrischen Stecker (TRS, XLR) kann ein Eingang angeschlossen werden. Wahlen Sie über den Wahlschalter „Input Sensitivity Switch" den Eingangstyp. Wahlen Sie „Instr", dies insbesondere im Fall eines Eingangs mit hoher Impedanz, wie im Fall eines Basses oder einer Gitarre. Instrumente oder Geräte mit Leitungsimpedanz (wie beispelsweise ein Keyboard oder ein Stereogerät) erfordern hingegen die Einstellung „LINE".

Stellen Sie nun den Pegel≦es angeschlossenen Kanals ein.

Nach erfolgtem Anschluss der Eingänge die korrekte DSP Voreinstellung (Preset) (1) wahren.

Sollte ein an Masserückkopplungen gebundenes Rauschen entstehen, konnen Sie these Problem ausschreiben, indem Sie den entsprechenden Wahlschalter (1) in die richtige, hier angegebene Position bringen.

ANSCHLUSS AND DIE VERSORGUNG

• Das Anschlusskabel in die Steckdose (7) einstecken, dann den EIN-Schalter (6) in die Position ON drücken. Die Limiter-LED (1) blinkt kurz auf.

VERBINDUNG DER AUSGänge MEHRERER MODULE (Weitergabe des Audiosignals)

Sie konnen den Ausgang eines OPERA Lautsprechers auch an einen zweiten Lautsprecher anschließen. Hierzu ein Kabel mit symmetrischem XLR-Stecker verwenden, das den Ausgang (2) des ersten Lautsprechers mit dem Eingang (5) oder (4) des zweiten Lautsprechers verbindet. Stellen Sie den Wahlschalter auf die Position „LINE".

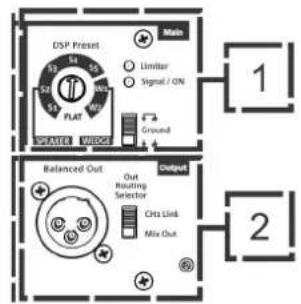

Mit dem Wahlschalter „Out Routing Selector" (2) in der Position „CH1 link" wird am Ausgang des zweiten Lautsprechers nur das Signal des Kanals CH1 (5) eingehen. In der Position „Mix Out" erfolgt das Mixing der Kanäle CH1 (5) und CH2 (1).

ACHTUNG!

Verwenden Sie nur Qualitätskabel.

Ersetzen Sie eventuell beschädigte Kabel, so dass Funktionstörungen und eine schlechte Klangqualität vermieden werden können.

3. INSTALLATIONSBEISPIELE

• Andere als die hier dargestelltten Installationen sind nicht zulässig.
• Verwenden Sie die Griffe des Laufsprechers nie um ihn aufzahngen.
• Überprüfen Sie stets dass er stabil angeordnet ist und dass die Installation keine Gefahrenquelle für Personen, Tiere oder Gegenstände darstellt.

INSTALLATION AUF EINEM STATIV

1 OPERA Lautsprecher kann auf einem als Optional erhältlichen Standard-Dreibeinstativ mit Durchmesser des Pfostens von 35mm installiert werden. Die maximal zulässige Höhe zwischen dem Sockel des Lautsprechers und dem Boden beträgt 140cm beim OPERA 10, 130cm beim OPERA 12 und 120cm beim OPERA 15.

ACHTUNG!

• Verwenden Sie einen Ständer mit angemessenen Abmessungen, dessen mittleres Bein nach vorne gerichtet sein muss, um eine angemessene Stabilität zu gewährleisten.

Bei der Installation des Zubehörs DS-2S kann 1 OPERA auch direkt auf einem Subwoofer mit einer M20 Bohrung installiert werden. Hierfür ist eine zusätzliche mechanische Befestigung oder eine Befestigung mit Riemen erforderlich, um die Installation korrekt zu sichern.

Es besteht die Möglichkeit, einen einzigen Laufsprecher auf einem Pfosten mit 35 mm Durchmesser zu montieren. Die maximal zulässige Höhe zwischen dem Sockel des Laufsprechers und dem Boden beträgt 140 cm beim OPERA10. Beim OPERA12 beträgt sie 130 cm. Beim OPERA15 beträgt sie 120 cm. Hierfür ist eine zusätzliche mechanische Befestigung oder eine Befestigung mit Riemen erforderlich, um die Installation korrekt zu sichern.

In einigen Fällen können die Laufsprecher der Serie OPERA als Monitor für keine Live-Kontexte verwendet werden. In diesen Fall werden sie in waagrechter Position auf der schrägen Seite abgelegt. Berücksichtigten Sie darauf die akustische Abdeckung, die im entsprechenden Abschnitt angegeben wird. Verwenden Sie die angemessenen DSP-Einstellungen, die in der Tabelle „DSP preset" für den Wedge-Modus (W1, W2 oder FLAT) angegeben werden.

WANDINSTALLATION MIT BEFESTIGUNGSBÜGELN

Die Modelle OPERA können mit dem Zubehör WB-OP10, WB-OP12 oder WB-OP15 für jeweils den OPERA10, OPERA12 oder OPERA15 in vertikaler oder horizontaler Position an der Wand installiert werden.

Bezüglich weiterer Einzelheiten verweisen wir an dieser Stelle auf die Anleitungen desses Zubehörs.

INSTALLATION AN TRAVERSEN MIT BÜGELN UND ALISCAFF-KUPPLUNGEN

Die Modelle OPERA können mit dem Zubehör WB-OP10, WB-OP12 oder WB-OP15 für jeweils den OPERA10, OPERA12 oder OPERA15 in vertikaler oder horizontaler Position an einer Traverse installiert werden. Dieses Zubehör ermöglich die Verwendung von Aliscaff-Kupplungen (nicht mitgeliefert) in dieser besonderen Konfiguration.

Bezüglich weiterer Einzelheiten verweisen wir an dieser Stelle auf die Anleitungen desses Zubehörs.

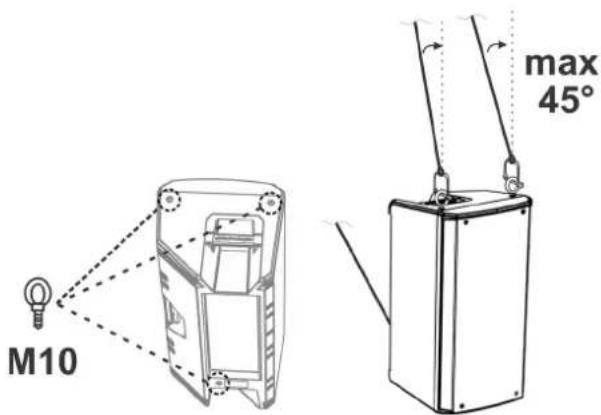

INSTALLATION MIT EYEBOLT-HAKEN

Der Laufsprecher kann unter Anwendung der Eyebolt-Haken (Ringschrauben) installiert werden. Die Positionierung wird auf der bereits henden Abbildung dargestellt, wo der wichtere Eyebolt eine Regulierung des Endwinkels (MAX. 45^ ) ermöglich.

Für eine schelle Montage sind optional folgende Zubehörteile vorgesehen:

SSB2
- Wandbefestigungsbügel OP-WB10, OP-WB12, OP-WB15, jeweils für OPERA10, OPERA12 und OPERA15.
- Rain Cover RC-M1, passend für alle Modelle

SSB2

BEFESTIGUNGSBÜGEL

RAIN COVER

ACHTUNG!

• Hängen Sie den Laufsprecher nie an den Griffen auf!

Für jegliche weitere InformationennehmenSieitteBezugauf dieentsprechendenBedienungsanleitungen.

OPERA10 OPERA12 OPERA 15 COD.420120247 REV.1.1

5. PROBLEMABHILFE

Der Laufsprecher lässt sich nicht einschalten:

1. Überprüfen Sie das Vorhandensein der korrekten, der Anlage vorgeschalteten Versorgung.
2. Überprüfen Sie, dass das Anschlusskabel mit VDE Stecker korrekt eingesteckt ist.

Der Laufsprecher lassst sich einschalten, gibt jedoch keine Töne ab:

1. Überprüfen Sie, dass die Verbindungen am Eingang des Audiosignals (CH1 und/oder CH2) korrekt erfolgt sind.
2. Überprüfen Sie, dass die verwendeten Kabel nicht beschädigt sind.
3. Überprüfen Sie, dass der Mixer oder die Audioquelle eingeschaltet sind und das Vorhandsein des Ausgangssignals deutlich angezeigt wird.
4. Überprüfen Sie, dass die Pegel der Eingänge (CH1 und/oder CH2) angemessen sind.

Der Laufsprecher gibt eine unzureichende oder verzerrte Klangqualität ab:

1. Regulieren Sie zunachst das Volumen der Abgabequelle und bringen Sie dann den Austrag der Eingänge (CH1 und/oder CH2) auf einen angemessenen Pegel. Überprüfen Sie, dass die verwendeten Kabel keine Beschädigungen aufweisen. Sollte dies der Fall sein, müssen sie ersetzt werden (ein beschädigtes Kabel kann zum Signalverlust oder dessen Verfällschung führen).
2. Überprüfen Sie, dass die Wahleinstellungen des Eingangs (CH1 -> Mic/Line, CH2 -> Line/Instr) in Bezug auf die Quelle korrekt sind.
3. Überprüfen Sie, dass die Voreinstellungen des „DSP" für die gewährte Anwendung geeignet sind.

Ein Hintergrundrauschen ist vernehmbar:

1. Alle angeschlossenen Geräte trennen und die Versorgung ausschalten.
2. Überprüfen Sie, dass der Wahlschalter „Ground Lift" korrekt eingestellt ist.
3. Überprüfen Sie, dass die Anschlusskabel keine Beschädigungen aufweisen.
4. Stellen Sie die Verbindungen erneut her und schalten Sie den Laufsprecher ein.

Typ:	2-Wege-Aktivlautsprecher

AKUSTIK-DATEN

Frequenzgang [-10dB]:	58 - 20k Hz (OPERA10) / 52 - 20k Hz (OPERA12) / 50 - 20k Hz (OPERA15)
Frequenzgang [-3dB]:	70 - 19,6k Hz (OPERA10) / 67 - 19,6k Hz (OPERA12) / 50 - 20k Hz (OPERA15)
Max. SPL:	128 dB (OPERA10) / 129 dB (OPERA12) / 130 dB (OPERA15)
HF-Schwingspule:	1,4"
HF-Kompressionstreiber (Ausgang):	1"
LF:	10" (OPERA10) / 12" (OPERA12) / 15" (OPERA15)
LF Schwingspule:	2"
Frequenzwichte (24 dB/oct):	2000 Hz (OPERA10/OPERA12) - 1800 Hz (OPERA15)
Richtlinie:	Asymmetrische Vertikale - differenzierte Horizontale
Abstrahlwinkel (HxV):	85°/120° x 80° (+15°/-65°)

VERSTÄRKER

Typ:	AMP SMPS
Verständungsklasse:	Klasse D

OPERA10 OPERA12 OPERA 15 COD.420120247 REV.1.1

Verständungslistung RMS:	600 W
Leistungsspitze:	1200 W

PROZESSOR

Internet Controller:	DSP 56 bit
Wandler A/D D/A:	24 bit/48 kHz
Limiter (Begrenzer):	Peak, RMS, Thermoschalter

BENUTZEROBERFLÄCHE

Schnittstellen:

Pegelkontrolle, Währschalter „Ground Lift“, Drehknopf mit 8 „DSP Preset“-Positionen

EINGANGE

Eingänge:	1x Combo (XLR/Jack) symmetrisch/asymmetrisch
Ausgänge:	1x XLR link OUT
Versorgung:	1x Combo (XLR/Jack) symmetrisch/asymmetrisch

STROMSPEZIFKATIONEN (ABSORPTION)

Absorption bei 1/8 der durchschnittlichen Betriebsleistung (*):	0.92 (230 V) - 1.65 (115 V)
Absorption bei 1/3 der Maximalen Betriebsleistung (**):	2.25 A (230 V) - 4.05 A (115 V)
Absorption bei eingeschaltetem Laufsprecher ohne Signal (Leerlauf):	14 W
Einschaltstrom:	14,07 A
* HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/8 der Leistung im mittleren Betriebszustand (Musikprogramm mit selenem oder ohne Clipping). Es wird für jeder Art von Konfiguration empfohlen, diese als Mindestgroßen zu betrachten.
** HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/3 der Leistung im schweren Betriebszustand (Musikprogramm mit häufigem Clipping und Ansprechen des Limiters). Bei professionellen Installationen und Touren empfeht es sich, nach diesen Werten zu dimensionieren.
OPERA10 OPERA12 OPERA 15	COD. 420120247 REV. 1.1

ABMESSAGEGEN

Material:	Verständiges Polypropylen PP
Gitter:	Lackierter Stahl / CNC-Bearbeitung
Auslegung für Fly-bar:	Ja
Griffe:	1 offen / 1 unter mit IR-Schnittstelle
Montage auf Pfosten:	Ja, 36 mm
Breite:	300 mm (OPERA10) 349 mm (OPERA12) 420 mm (OPERA15)
Höhe:	552 mm (OPERA10) 642 mm (OPERA12) 722 mm (OPERA15)
Tiefe:	301 mm (OPERA10) 350 mm (OPERA12) 419 mm (OPERA15)
Gewicht:	12,3 kg (OPERA10) 14,3 kg (OPERA12) 18,3 kg (OPERA15)

Die Eigenschaften, die Spezifikationen sowie das Erscheinungsbild der Produkte können ohne vorherige Ankündigung geändert werden. dBTechnologies gehalt sich das Recht vor, Änderungen und Verbesserungen am Design oder den Ausführungen vornehmen zu konnen, ohne die Verpflichtung einzugehen, zuvor hergestellte Produkte ändern oder verbessern zu müssen.

A.E.B. Industriale Srl

Via Brodolini, 8
