| Tipo de producto | Accesorio de detección de agua (extensión de cable) |
| Marca | Panduit |
| Modelo | EG001 |
| Uso | Extender el alcance de los sensores de fuga de agua de cuerda |
| Longitud del cable | 6,56 pies (2 metros) |
| Compatibilidad | Sensores de fuga de agua Panduit ED001 (cuerda) |
| Material | Cable de PVC resistente al agua |
| Peso aproximado | 0,1 kg |
| Alimentación | Ninguna (pasivo) |
| Función principal | Extensión del área de detección de fugas de agua |
| Instalación | Conectar directamente al sensor ED001 |
| Temperatura de funcionamiento | 0 °C a 60 °C |
| Índice de protección | IP20 (uso interior) |
| Mantenimiento | Limpiar con un paño seco y no abrasivo |
| Precauciones de seguridad | No exponer a productos químicos corrosivos |
| Garantía | 3 años (según política de Panduit) |
| Certificaciones | CE, RoHS |
Preguntas frecuentes - EG001 Panduit
¿Cómo instalar la extensión EG001?
Simplemente conecte el conector del EG001 al sensor de fuga de agua ED001. Asegúrese de que los contactos estén limpios y secos.
¿Cuál es la longitud máxima de cuerda detectable?
Con la extensión, la longitud total puede alcanzar aproximadamente 13 pies (4 metros) combinando ED001 y EG001.
¿El EG001 es compatible con otros sensores Panduit?
Sí, es compatible con los sensores de tipo cuerda ED001. Para los sensores puntuales EE001, use la extensión específica.
¿Se pueden usar varias extensiones en serie?
No, Panduit recomienda no cascada más de una extensión por sensor para garantizar la confiabilidad de la detección.
¿El EG001 necesita alimentación externa?
No, el EG001 es un accesorio pasivo. No necesita ninguna alimentación.
¿Cómo probar el correcto funcionamiento de la extensión?
Humedezca ligeramente la cuerda del sensor ED001 en el extremo de la extensión. La alarma debe activarse en la PDU SmartZone G5.
¿Cuál es el índice de protección del EG001?
El EG001 tiene un índice IP20, destinado para uso interior en entornos secos.
¿Se puede enterrar o exponer el EG001 al exterior?
No, no está diseñado para uso exterior. La exposición a la humedad excesiva podría dañar el cable.
¿Qué hacer si la extensión no detecta agua?
Verifique las conexiones, limpie los contactos y asegúrese de que la cuerda del sensor ED001 esté en contacto con el agua.
¿Dónde comprar el EG001 y cuál es su precio?
El EG001 está disponible en distribuidores autorizados de Panduit. El precio varía pero generalmente se sitúa entre 20 y 30 euros.
Preguntas de los usuarios sobre EG001 Panduit
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Aún no hay preguntas. Sé el primero en hacer una.
Descarga las instrucciones para tu Humidificador en formato PDF gratis! Encuentra tus instrucciones EG001 - Panduit y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EG001 de la marca Panduit.

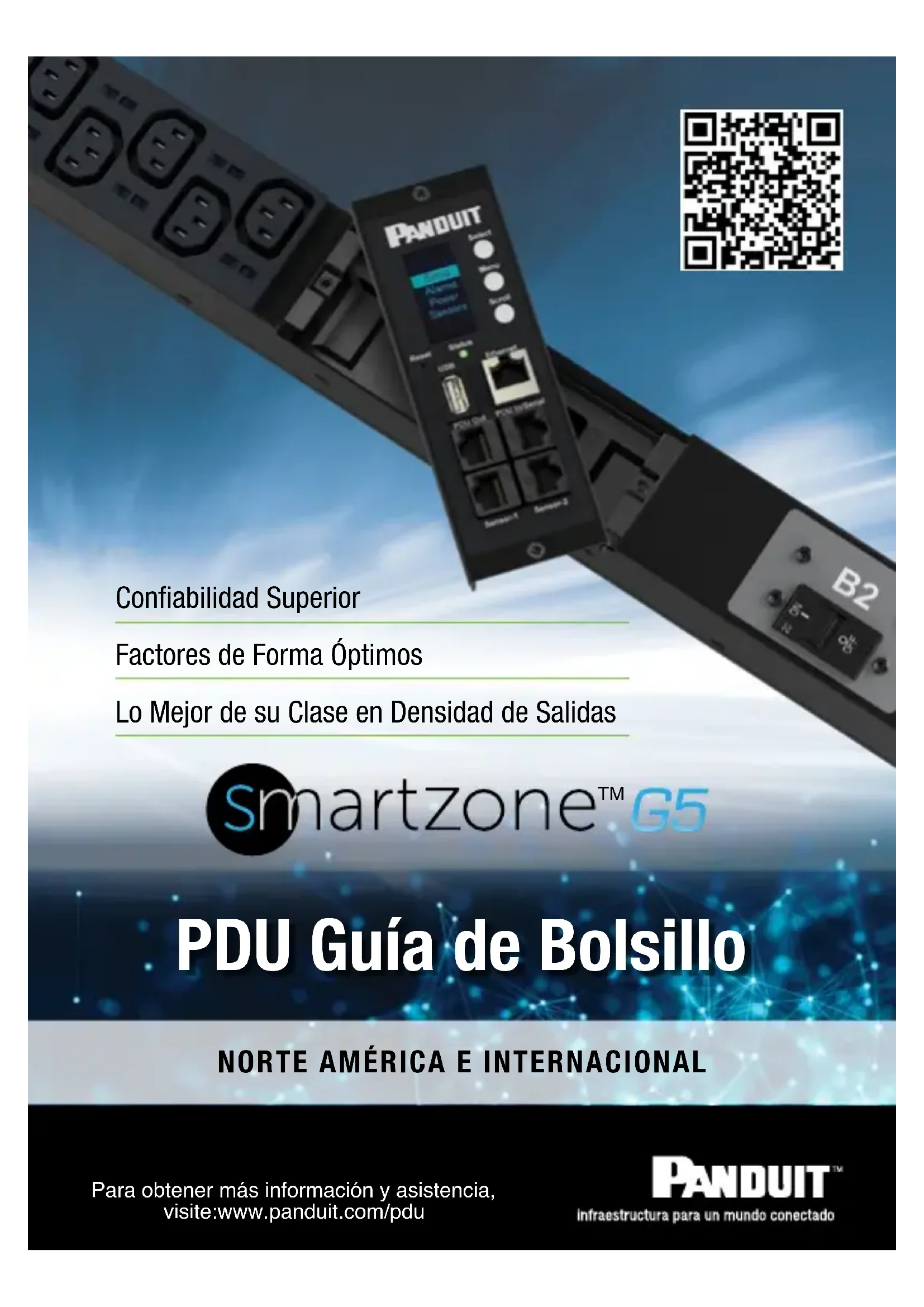

MANUAL DE USUARIO EG001 Panduit
Confiabilidad Superior
Factores de Forma Óptimos
Lo Mejor de su Clase en Densidad de Salidas
smartzone™ G5
PDU Guía de Bolsillo
NORTE AMÉRICA E INTERNACIONAL
Bienvenidos a la Serie G5 de PDUs y Accesorios de Panduit
Familias de Productos
Calidad y Confiabilidad
Garantía estándar de 3 años. Extendida de 5 años.
Altas Temperaturas
Construido con componentes premium para soportar 60°C (140°F) en carga completa.
Alta Potencia
Diseño único de salidas para alta densidad de salida.
Controlador Escalable y de Conexión en Caliente (hot-swap)
Controlador de Conexión en Caliente (hot-swap), con pantalla OLED de gran tamaño.
Seguridad Mejorada
Seguridad mejorada con encriptación asimétrica avanzada, basada en certificados, validada y fortalecida mediante múltiples herramientas de escaneo de seguridad.
Conexión Ethernet de 1GB
Reduce el tiempo de implementación y la mano de obra, ya que la PDU negocia automáticamente a switches de red de 1GB.
Monitoreo en Tiempo Real
Monitoreo en tiempo real de energía, ambiente y seguridad de gabinete.
Accesorios Plug & Play
Variedad de accesorios ambientales y de control de acceso a gabinetes.
Interfaz Web para Múltiples Dispositivos
Experiencia mejorada para usuarios con una WebGUI autoajustable que detecta el dispositivo en el que se encuentra.
Multicolor
Una variedad de chasis de PDU, cables de alimentación y cinchos para cables de diferentes colores.
Monitoreo de Entrada (Serie MI)
Monitoreo inteligente de potencia agregada de entrada y de rama para identificar rápidamente problemas de energía y recuperar la capacidad de energía disponible o infrautilizada a el nivel de la unidad de distribución de energía.
Monitoreo y Switcheo (Serie MS)
Monitoreo inteligente de potencia agregada de entrada y de rama con switching de nivel de salida para salidas individuales o grupos de salidas, lo que permite secuenciar el encendido/apagado, reiniciar equipos o restringir el uso no autorizado de cada salida.
Monitoreo por Salida (Serie MPO)
Monitoreo inteligente de potencia agregada de entrada, de rama y de salida individual para identificar rápidamente posibles problemas de energía, recuperar la capacidad de energía disponible o infrautilizada a nivel de salida. Permite una optimización más granular de la capacidad de energía.
Monitoreo y Switcheo por Salida (MSPO Series)
Monitoreo inteligente de potencia de entrada agregada, de rama y salida individual con switching a nivel de salida para salidas individuales o grupos de salidas, lo que permite secuenciar el encendido/apagado, reiniciar equipos o restringir del uso no autorizado de cada salida.
PDUs Básicas
Unidad de distribución de energía no inteligente con diseño compacto que proporciona energía confiable para soluciones de bajo costo.
Accesorios
Se ofrece una amplia variedad de sensores ambientales inteligentes y dispositivos de seguridad para ser utilizados con unidades de distribución de energía inteligentes. También se ofrecen cables de alimentación de doble bloqueo para usar con todas las unidades de distribución de energía.
Monitoreo de Entrada
(Serie MI)
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | ||||
| 100-240VAC, Monofásica | 15 1U 5-15P 1.4 8 (8)5-20R 1.7 17.5 10.6 P08D09M | 13 | ||||||||
| 20 1U 5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08D10M | 13 | |||||||||
| 20 1U L5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08D11M | 13 | |||||||||
| 20 1U L6-20P 3.3 12 | (12)C13 1.7 17.5 | 10.6 P12D13M | 13 | |||||||
| 15 | 0U MITAD | 5-15P | 1.4 | 16 | 13 (16)5-20R | 32.2 | 2.0 | 2.1 | P16D20M | |
| 20 | 0U MITAD | 5-20P | 1.9 | 16 | 13 (16)5-20R | 32.2 | 2.0 | 2.1 | P16D21M | |
| 20 | 0U MITAD | L5-20P | 1.9 | 16 | 13 (16)5-20R | 32.2 | 2.0 | 2.1 | P16D22M | |
| 30 | 0U MEDIO | L5-30P | 2.9 | 24 | 13 (24)5-20R | 58.7 | 2.0 | 2.1 | P24D23M | |
| 20 | 0U MEDIO | L6-20P | 3.3 | 24 | 13 (20)C13, (4)C19 | 58.7 | 2.0 | 2.1 | P24D24M | |
| 30 | 2U | L5-30P | 2.9 | 16 | 13 (16)5-20R | 3.4 | 17.5 | 10.6 | P16D12M | |
| 200-240VAC, Monofásica | 30 | 2U | L6-30P | 5.0 | 16 | 13 (12)C13, (4)C19 | 3.4 | 17.5 | 10.6 | P16D14M |
| 30 | 0U MEDIO | L6-30P | 5.0 | 24 | 13 (20)C13, (4)C19 | 58.7 | 2.0 | 2.1 | P24D07M | |
| 30 | 0U COMPLETO | L6-30P | 5.0 | 38 | 13 (32)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P38D25M | |
| 50 | 0U COMPLETO | CS8265C | 8.3 | 36 | 13 (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36D26M | |
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Monitoreo de Entrada
(Serie MI)
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas T | |||
| 100-120/200-240VAC, Tritásica | 30 1U L21-30P 8.6 6 (6)C19 1.7 17.5 10.6 P06D17M | ||||
| 30 | 0U MEDIO | L21-30P | 8.6 | 24 | |
| 30 | 0U COMPLETO | L21-30P 8.6 30 | |||
| 30 | 0U COMPLETO | L21-30P 8.6 38 | |||
| 208VAC, Tritásica | 30 1U L15-30P 8.6 6 (6)C19 1.7 17.5 10.6 P06D16M | ||||
| 50 | 1U | CS8365C | 14.4 | 6 | |
| 30 | 0U MEDIO | L15-30P | 8.6 | 24 | |
| 30 | 0U COMPLETO | L15-30P | 8.6 | 36 | |
| 50 | 0U COMPLETO | CS3865 | 14.4 | 36 | |
| 50 | 0U COMPLETO | CS8365C | 10.0 | 36 | |
| 50 | 0U COMPLETO | CS8365C | 14.4 | 24 | |
| 60 | 0U COMPLETO | IEC 60309 3P+E 9h (IP44) | 17.3 | 36 | |
| 60 | 0U COMPLETO | IEC 60309 3P+E 9h (IP44) | 17.3 | 24 | |
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Monitoreo de Entrada
(Serie MI)
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Monitoreo y Switcheo
(Serie MS)
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | ||||
| 100-240VAC, Monofásica | 15 1U 5-15P 1.4 8 (8)5-20R 1.7 17.5 10.6 P08E14M | |||||||||
| 20 1U 5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08E15M | ||||||||||
| 20 1U L5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08E16M | ||||||||||
| 20 1U L6-20P 3.3 8 (8)C13 1.7 17.5 10.6 P08E18M | ||||||||||
| 30 | 2U | L5-30P | 2.9 | 16 | (16)5-20R | 3.4 | 17.5 | 10.6 | P16E17M | |
| 15 | 0U MITAD | 5-15P | 1.4 | 12 | (12)5-20R | 36.1 | 2.0 | 2.1 | P12E20M | |
| 20 | 0U MITAD | 5-20P | 1.9 | 12 | (12)5-20R | 36.1 | 2.0 | 2.1 | P12E21M | |
| 20 | 0U MITAD | L5-20P | 1.9 | 12 | (12)5-20R | 36.1 | 2.0 | 2.1 | P12E22M | |
| 20 | 0U MITAD | L6-20P | 3.3 | 16 | (12)C13, (4)C19 | 36.1 | 2.0 | 2.1 | P16E24M | |
| 30 | 0U MEDIO | L5-30P | 2.9 | 18 | (18)5-20R | 58.7 | 2.0 | 2.1 | P18E23M | |
| 200-240VAC, Monofásica | 30 | 2U | L6-30P | 5.0 | 16 | (12)C13, (4)C19 | 3.4 | 17.5 | 10.6 | P16E19M |
| 30 | 0U COMPLETO | L6-30P | 5.0 | 24 | (20)C13, (4)C19 | 68.9 | 2.0 | 2.1 | P24E28M | |
| 30 | 0U COMPLETO | L6-30P | 5.0 | 36 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36E33M | |
| 100-120/200-240VAC, Trifásica | 30 | 0U COMPLETO | L21-30P | 8.6 | 36 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36E35M |
| 208VAC, Trifásica | 30 | 0U COMPLETO | L15-30P | 8.6 | 24 | (18)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P24E29M |
| 30 | 0U COMPLETO | L15-30P | 8.6 | 36 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36E34M | |
| 50 | 0U COMPLETO | CS8365C | 10.0 | 36 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36E12M | |
| 60 0U COMPLETO | IEC 60309 3P+E 9h (IP44) | 17.3 | 24 | (12)C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24E32M | ||
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Monitoreo y Switcheo
(Serie MS)
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Monitoreo y Switcheo
(Serie MS)
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | |||
| 415VAC, Trifásica | 30 | OU COMPLETO - Ancho+ | NEMA L22-30P 17.3 48 (48)C13 74.0 3.3 2.1 P48E04M | ||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 48 (48)C13 74.0 3.3 2.1 P48E03M | ||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 48 (48)C13 74.0 3.3 2.1 P48E11M | ||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E05M | ||||||
| 30 | OU COMPLETO - Ancho+ | NEMA L22-30P 17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E06M | |||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E12M | ||||||
(la tabla continúa en la siguiente página)
NORTE AMÉRICA Monitoreo y Switcheo por Salida (Serie MSP0)
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | |||||
| 100-240VAC, Monofásica | 30 0U COMPLETO L6-30P 5.0 24 (20)C13, (4)C19 68.9 2.0 2.1 P24G01M | ☐ | |||||||||
| 30 0U COMPLETO L6-30P 5.0 36 (30)C13, (6)C19 68.9 2.0 2.1 P36G18M | ☐ | ||||||||||
| 100-240VAC, Trifásica | 30 | 0U COMPLETO | L21-30P | 8.6 | 24 | (18)C13, (6)C19 68.9 2.0 2.1 P24G03M | |||||
| 30 | 0U COMPLETO | L21-30P | 8.6 | 36 | (30)C13, (6)C19 68.9 2.0 2.1 P36G19M | ||||||
| 208VAC, Trifásica | 30 | 0U COMPLETO | 8.6 | 24 | (18)C13, (6)C19 68.9 2.0 2.1 P24G02M | ||||||
| 30 | 0U COMPLETO | 8.6 | 36 | (30)C13, (6)C19 68.9 2.0 2.1 P36G22M | |||||||
| 50 | 0U COMPLETO | CS3865 | 14.4 | 36 | (24)C13, (12)C19 68.9 2.3 2.9 P36G30M | ||||||
| 50 | 0U COMPLETO | 14.4 | 24 | (12)C13, (12)C19 68.9 2.0 2.1 P24G04M | |||||||
| 50 | 0U COMPLETO | 10.0 | 36 | (30)C13, (6)C19 68.9 2.0 2.1 P36G20M | |||||||
| 60 0U COMPLETO | IEC 60309 3P+E 9h (IP44) | 17.3 | 36 | (24)C13, (12)C19 66 2.3 2.9 P36G31M | |||||||
| 60 | 0U COMPLETO | IEC 60309 3P+E 9h (IP44) | 17.3 | 24 | (12)C13, (12)C19 68.9 2.0 2.1 P24G05M | ||||||
| 415VAC, Trifásica | 20 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 11.5 | 36 | (24)C13, (12)C19 66 2.3 2.9 P36G32M | ||||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 17.3 | 36 | (24)C13, (12)C19 66 2.3 2.9 P36G33M | |||||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | (12)C13, (12)C19 68.9 2.0 2.1 P24G09M | |||||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | (18)C13, (6)C19 68.9 2.0 2.1 P24G13M | |||||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | (24)C13 68.9 2.0 2.1 P24G14M | |||||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 | 24 | (12)C13, (12)C19 68.9 2.0 2.1 P24G15M | |||||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 | 24 | (18)C13, (6)C19 68.9 2.0 2.1 P24G16M | |||||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 | 24 | (24)C13 68.9 2.0 2.1 P24G17M | |||||||
| 30 | 0U COMPLETO | 17.3 | 24 | (12)C13, (12)C19 68.9 2.0 2.1 P24G10M | |||||||
| 30 | 0U COMPLETO | 17.3 | 24 | (18)C13, (6)C19 68.9 2.0 2.1 P24G18M | |||||||
| 30 | 0U COMPLETO | 17.3 | 24 | (24)C13 68.9 2.0 2.1 P24G19M | |||||||
(la tabla continúa en la siguiente página)
NORTE AMÉRICA Monitoreo y Switcheo por Salida (Serie MSP0)
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | |||
| 415VAC, Triásica | 30 | OU COMPLETO - Ancho | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 36 (24)C13, | (12)C19 68.9 3.3 2.1 P36G01M | ||||
| 30 | OU COMPLETO - Ancho | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 36 (30)C13, | (6)C19 68.9 3.3 2.1 P36G03M | |||||
| 30 | OU COMPLETO - Ancho | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 36 (24)C13, | (12)C19 68.9 3.3 2.1 P36G04M | |||||
| 30 | OU COMPLETO - Ancho | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 36 (30)C13, | (6)C19 68.9 3.3 2.1 P36G05M | |||||
| 30 | OU COMPLETO - Ancho | NEMA L22-30P 17.3 36 (24)C13, | (12)C19 68.9 3.3 2.1 P36G02M | ||||||
| 30 | OU COMPLETO - Ancho | NEMA L22-30P 17.3 36 (30)C13, | (6)C19 68.9 3.3 2.1 P36G06M | ||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 48 (48)C13 74.0 3.3 2.1 P48G03M | ||||||
| 30 | OU COMPLETO - Ancho+ | NEMA L22-30P 17.3 48 (48)C13 74.0 3.3 2.1 P48G04M | |||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 48 (48)C13 74.0 3.3 2.1 P48G12M | ||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 48 (42)C13, | (6)C19 74.0 3.3 2.1 P48G05M | |||||
| 30 | OU COMPLETO - Ancho+ | NEMA L22-30P 17.3 48 (42)C13, | (6)C19 74.0 3.3 2.1 P48G06M | ||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 48 (42)C13, | (6)C19 74.0 3.3 2.1 P48G13M | |||||
| 60 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 34.5 36 (24)C13, | (12)C19 66 2.3 2.9 P36G34M | ||||||
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Serie Básica
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas | Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | ||||
| 100-240VAC, Monofásica | 15 1U NEMA 5-15P 1.4 12 (12)5-20R 1.6 17.5 2.0 P12B01M | ||||||||||
| 20 1U NEMA 5-20P 1.9 12 (12)5-20R 1.6 17.5 2.0 P12B19M | |||||||||||
| 20 1U NEMA L5-20P 1.9 12 (12)5-20R 1.6 17.5 2.0 P12B30M | |||||||||||
| 20 1U NEMA L6-20P 3.3 12 (12)C13 1.6 17.5 2.0 P12B46M | |||||||||||
| 30 1U NEMA L6-30P 5.0 12 (12)C13 1.7 17.5 7.8 P12B47M | |||||||||||
| 50 1U CS8265C 8.3 | 6 (6)C19 | 1.7 17.5 7.8 P06B48M | |||||||||
| 30 2U NEMA L5-30P 2.9 16 (16)5-20R 3.4 17.5 7.8 P16B41M | |||||||||||
| 15 | 0U MITAD | NEMA 5-15P | 1.4 | 16 | (16)5-20R | 32.2 | 2.0 | 2.1 | P16B04M | ||
| 20 | 0U MITAD | NEMA 5-20P | 1.9 | 16 | (16)5-20R | 32.2 | 2.0 | 2.1 | P16B07M | ||
| 20 | 0U MITAD | NEMA L5-20P | 1.9 | 16 | (16)5-20R | 32.2 | 2.0 | 2.1 | P16B08M | ||
| 20 | 0U MITAD | NEMA L5-20P | 1.9 | 22 | (20)C13, (2)C19 | 32.2 | 2.0 | 2.1 | P22B05M | ||
| 20 | 0U MITAD | NEMA L6-20P | 3.3 | 22 | (20)C13, (2)C19 | 32.2 | 2.0 | 2.1 | P22B10M | ||
| 30 | 0U MITAD | NEMA L5-30P | 2.9 | 22 | (22)5-20R | 32.2 | 2.0 | 2.1 | P22B09M | ||
| 30 | 0U MITAD | NEMA L6-30P | 5.0 | 20 | (20)C13 | 32.2 | 2.0 | 2.1 | P20B16M | ||
| 30 | 0U MEDIO | NEMA L6-30P | 5.0 | 24 | (20)C13, (4)C19 | 58.7 | 2.0 | 2.1 | P24B15M | ||
| 30 | 0U MEDIO | NEMA L6-30P | 5.0 | 42 | (36)C13, (6)C19 | 58.7 | 2.0 | 2.1 | P42B17M | ||
| 50 | 0U MEDIO | CS8265C | 8.3 | 36 | (30)C13, (6)C19 | 58.7 | 2.0 | 2.1 | P36B18M | ||
| 50 | 0U MEDIO | 50A Hardwire | 8.3 | 36 | (30)C13, (6)C19 | 58.7 | 2.0 | 2.1 | P36B20M | ||
| 208VAC, Trifásica | 30 | 1U | NEMA L15-30P | 8.6 | 6 | (6)C19 | 1.7 | 17.5 | 7.8 | P06B49M | |
| 30 | 1U | NEMA L21-30P | 8.6 | 6 | (6)C19 | 1.7 | 17.5 | 7.8 | P06B50M | ||
| 50 | 1U | CS8365C | 14.4 | 6 | (6)C19 | 1.7 | 17.5 | 7.8 | P06B02M | ||
| 30 1U | IEC 60309 3P+E 9h 60A (IP44) | 17.3 6 | (6)C19 | 1.7 17.5 | 7.8 P06B03M | ||||||
| 50 | 0U MITAD | NEMA L15-30P | 8.6 | 18 | (18)C13 | 32.2 | 2.0 | 2.1 | P18B21M | ||
| 60 | 0U MITAD | NEMA L21-30P | 8.6 | 18 | (18)C13 | 32.2 | 2.0 | 2.1 | P18B24M | ||
| 30 | 0U MEDIO | NEMA L15-30P | 8.6 | 36 | (30)C13, (6)C19 | 58.7 | 2.0 | 2.1 | P36B22M | ||
| 30 | 0U MEDIO | NEMA L21-30P | 8.6 | 30 | (24)C13, (3)C19, (3)5-20R | 58.7 2.0 | 2.1 P30B25M | ||||
| 30 | 0U MEDIO | NEMA L21-30P | 8.6 | 36 | (30)C13, (6)C19 | 58.7 | 2.0 | 2.1 | P36B26M | ||
| 30 | 0U COMPLETO | NEMA L15-30P | 8.6 | 42 | (36)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P42B23M | ||
| 30 | 0U COMPLETO | NEMA L21-30P | 8.6 | 42 | (36)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P42B27M | ||
| 50 | 0U COMPLETO | CS8365C | 10.0 | 42 | (36)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P42B28M | ||
| 60 | 0U COMPLETO | IEC 60309 3P+E 9h 60A (IP44) | 17.3 | 24 | (12)C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24B14M | ||
NORTE AMÉRICA
Serie Básica
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas | Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | |||
| 230VAC, Monofásica | 16 1U | IEC 60309 2P+E 6h 16A (IP44) | 3.7 12 (12)C13 | 41.5 | 443.5 49.9 P12B34M | |||||
| 32 1U | IEC 60309 2P+E 6h 32A (IP44) | 7.4 6 (6)C19 | 43.5 | 443.5 197.4 P06B35M | ||||||
| 32 1U | IEC 60309 2P+E 6h 32A (IP44) | 7.4 12 (12)C13 | 43.5 | 443.5 197.4 P12B36M | ||||||
| 16 0U MITAD | IEC 60309 2P+E 6h 16A (IP44) | 3.7 22 (20)C13, | (2)C19 817.0-52.0 53.0 P22B39M | |||||||
| 32 0U MITAD | IEC 60309 2P+E 6h 32A (IP44) | 7.4 20 (20)C13 | 817.0 | 52.0 53.0 P20B40M | ||||||
| 32 | 0U MEDIO | IEC 60309 2P+E 6h 32A (IP44) | 7.4 | 30 | (24)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | ||
| 32 | 0U MEDIO | IEC 60309 2P+E 6h 32A (IP44) | 7.4 | 42 | (36)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | ||
| 48 | 0U MEDIO | IEC 60309 2P+E 6h 63A (IP44) | 11.0 | 36 | (30)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | ||
| 230/400VAC, Tritásica | 16 1U | IEC 60309 3P+N+E 6h 16A (IP44) | 11.0 | 6 (6)C19 | 41.5-443.5 49.9 P06B37M | |||||
| 32 1U | IEC 60309 3P+N+E 6h 32A (IP44) | 22.0 6 (6)C19 | 43.5 | 443.5 197.4 P06B38M | ||||||
| 16 | 0U MEDIO | IEC 60309 3P+N+E 6h 16A (IP44) | 11.0 | 42 | (36)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | ||
| 16 | 0U MEDIO | IEC 60309 3P+N+E 6h 16A (IP44) | 11.0 | 30 | (24)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | ||
| 32 0U COMPLETO | IEC 60309 3P+N+E 6h 32A (IP44) | 22.0 | 24 | (12)C13, (12)C19 | 1750.0 | 52.0 | 53.0 | |||
| 32 0U COMPLETO | IEC 60309 3P+N+E 6h 32A (IP44) | 22.0 | 42 | (30)C13, (12)C19 | 1750.0 | 55.0 | 53.0 | |||
(la tabla continúa en la siguiente página)
INTERNACIONAL
Monitoreo de Entrada
(Serie MI)
(la tabla continúa en la siguiente página)
INTERNATIONAL
Monitoreo y Switcheo
(Serie MS)
| Entrada de Corriente por Fase | Factor de Forma | Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas | Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | |
| 100-240VAC, Monofásica | 16 1U IEC 60309 2P+E 6h | 3.7 8 (8)C13 44.0 443.5 | 269.8 | P08E25M | ||||||
| 16 0U MITAD IEC 60309 2P+E 6h | 3.7 16 (12)C13, | (4)C19 | 917.0 | 52.0 | 53.0 | P16E27M | ||||
| 16 | 0U MEDIO | IEC 60309 2P+E 6h | 3.7 | 24 | (20)C13, | (4)C19 | 1490.0 | 52.0 | ||
| 200-240VAC, Monofásica | 32 1U IEC 60309 2P+E 6h | 7.4 8 (8)C13 44.0 443.5 | 269.8 | P08E05M | ||||||
| 32 2U IEC 60309 2P+E 6h | 7.4 16 (12)C13, | (4)C19 | 87.0 | 443.5 | 269.8 | R16E26M | ||||
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 24 | (20)C13, | (4)C19 | 1750.0 | 52.0 | ||
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 32 | (24)C13, | (8)C19 | 1750.0 | 52.0 | ||
| 32 | 0U COMPLETO - Ancho | IEC 60309 2P+E 6h | 7.4 | 44 | (38)C13, | (6)C19 | 1750.0 | 85.0 | ||
| 200-240/346-415VAC, Trifásica | 16 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 11.0 | 24 | (18)C13, | (6)C19 | 1750.0 | 52.0 | |
| 16 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 11.0 | 36 | (30)C13, | (6)C19 | 1750.0 | 52.0 | ||
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 22.0 | 24 | (12)C13, | (12)C19 | 1750.0 | 52.0 | ||
| 32 | 0U COMPLETO - Ancho | IEC 60309 3P+N+E 6h | 22.0 | 36 | (24)C13, | (12)C19 | 1750.0 | 85.0 |
(la tabla continúa en la siguiente página)
INTERNACIONAL
Monitoreo y Switcheo por Salida
(Serie MSP0)
| Entrada de Corriente por Fase | Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas | Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Proñidad (pulg.) en posición de salida | N° de parte de Panduit | ||||
| 100-240VAC, Monofásica | 16 | 1U IEC 60309 2P+E 6h | 3.7 | 8 (8)C13 | 44.0 443.5 | 269.8 P08G10M | ||||||
| 16 | 0U MEDIO | IEC 60309 2P+E 6h | 3.7 | 24 | (20)C13, (4)C19 | 1490.0 | 52.0 | 53.0 | P24G11M | |||
| 200-240VAC, Monofásica | 32 | 1U IEC 60309 2P+E 6h | 7.4 | 8 (8)C13 | 44.0 443.5 | 269.8 P08G12M | ||||||
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 24 | (20)C13, (4)C19 | 1750.0 | 52.0 | 53.0 | P24G06M | |||
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 32 | (24)C13, (8)C19 | 1750.0 | 52.0 | 53.0 | P32G13M | |||
| 32 | 0U COMPLETO - Ancho | IEC 60309 2P+E 6h | 7.4 | 44 | (38)C13, (6)C19 | 1750.0 | 85.0 | 53.0 | P44G14M | |||
| 200-240/346-415VAC, Trifásica | 16 | 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 11.0 | 36 | (24)C13, (12)C19 | 1679.0 | 58.0 | 75.0 | P36G32M | ||
| 16 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 11.0 | 36 | (30)C13, (6)C19 | 1750.0 | 52.0 | 53.0 | P36G15M | |||
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 22.0 | 36 | (24)C13, (12)C19 | 1679.0 | 58.0 | 75.0 | P36G33M | |||
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 22.0 | 24 | (12)C13, (12)C19 | 1750.0 | 52.0 | 53.0 | P24G08M | |||
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 22.0 | 36 | (24)C13, (12)C19 | 1750.0 | 85.0 | 53.0 | P36G16M | |||
| 63 | 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 44.4 | 36 | (24)C13, (12)C19 | 1679.0 | 58.0 | 75.0 | P36G34M | |||
(la tabla continúa en la siguiente página)
INTERNACIONAL
Serie Básica
Accesorios ambientales y de seguridad que se conectan directamente a la iPDU G5. Nota: El controlador de la PDU SmartZone™ G5 de Panduit puede administrar un máximo de 8 sensores. Consulte el Manual del Usuario para obtener detalles completos.
| Descripción | Dimensiones L x A x A (pulg.) | Longitud (pies) | N° de parte de Panduit |
| Sensor de Temperatura 1.73 x 0.83 x 0.43 6.56 EA001 | |||
| Sensor de Temperatura + Humedad 1.73 x 0.83 x 0.43 6.56 EB001 | |||
| Sensor de temperatura Triple +Humedad 1.73 x 0.83 x 0.43 6.56 EC001 | |||
| Agua - Cuerda 2.36 x 2.36 x 0.87 6.56 ED001 | |||
| Agua - Spot 2.36 x 2.36 x 0.87 16.40 EE001 | |||
| Hub de 3 sensores 3.35 x 1.26 x 1.06 n/a EF001 | |||
| Agua - Extensión de Cuerda n/a 6.56 | EG001 | ||
| Contacto de Puerta (magnético de dos piezas) | 1.73 x 0.83 x 0.43(1.14 x 0.67 x 0.28for magnet) | 3.28 ACA01 | |
| Entrada de Contacto Seco | 1.73 x 0.83 x 0.43 9.84 ACC01 | ||
| Tira de luz USB | 15 x 1 x 0.5 | 5.0 ACD01 | |
EA001
EB001
EC001
ED001
EE001
EF001
EG001
ACA01
ACC01
ACD01
Manija de seguridad SmartZone™ y accesorios que se acoplan a la manija
| Descripción | Dimensiones L x A x A (pulg.) | Longitud (pies) | N° de parte de Panduit |
| Manija de seguridad SmartZoneTM con sensor de humedad y lector de tarjetas | n/a | n/a | ACF05 |
| Manija de seguridad SmartZoneTM con sensor de humedad y lector de tarjetas + teclado | n/a | n/a | ACF06 |
| Sensor T + puerta de SmartZoneTM | n/a | 7.64 | ACF10 |
| Sensor 3T + puerta SmartZoneTM | n/a | 9.84 | ACF11 |
| Arnés de Manija a iPDU SmartZoneTM | n/a | 9.12 | ACF20 |
ACF05 ACF06
ACF10
ACF11
ACF20
Accesorios
Cables de Alimentación de Doble Bloqueo
(Aprobado por UL, CE, VDE, TUV)
| Color Descripción Clasificaciones | Calibre/Area de Sección Transversal | Longitud m (pies) | Número de Parte (10 piezas) | |||||
| Rojo | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 2 (0.6) | LPCA01-X |  |  |  |
| Rojo | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 4 (1.2) | LPCA02-X | |||
| Rojo | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 6 (1.8) | LPCA03-X | C14 | C13 | |
| Rojo | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 8 (2.4) | LPCA04-X | |||
| Azul | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 2 (0.6) | LPCA06-X |  |  |  |
| Azul | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 4 (1.2) | LPCA07-X | |||
| Azul | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 6 (1.8) | LPCA08-X | C14 C13 | ||
| Azul | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 8 (2.4) | LPCA09-X | |||
| Negro | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 2 (0.6) | LPCA11-X |  |  |  |
| Negro | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 4 (1.2) | LPCA12-X | |||
| Negro | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 6 (1.8) | LPCA13-X | C14 | C13 | |
| Negro | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 8 (2.4) | LPCA14-X | |||
Accesorios
Cables de Alimentación de Doble Bloqueo
(Aprobado por UL, CE, VDE, TUV)
| Color Descripción Clasificaciones | Calibre/Area de Sección Transversal | Longitud m (pies) | Número de Parte (10 piezas) | ||||
| Rojo | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 2 (0.6) LPCB01-X |  IEC C20 IEC C19 |  | |
| Rojo | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 4 (1.2) LPCB02-X | |||
| Rojo | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 6 (1.8) LPCB03-X | |||
| Rojo | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 8 (2.4) LPCB04-X | |||
| Azul | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 2 (0.6) LPCB06-X |  IEC C20 IEC C19 |  | |
| Azul | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 4 (1.2) LPCB07-X | |||
| Azul | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 6 (1.8) LPCB08-X | |||
| Azul | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 8 (2.4) LPCB09-X | |||
| Negro | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 2 (0.6) LPCB11-X |  IEC C20 IEC C19 |  | |
| Negro | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 4 (1.2) LPCB12-X | |||
| Negro | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 6 (1.8) LPCB13-X | |||
| Negro | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 8 (2.4) LPCB14-X | |||
SUBSIDIARIAS DE PANDUIT EN LATINOAMÉRICA
PANDUIT MÉXICO
Tel: 01800 112 7000
01800 112 9000
PANDUIT CHILE
Tel: (562) 2820-4215
PANDUIT COLOMBIA
Tel: (571) 427-6238
PANDUIT PERÚ
Tel: (511) 712-3925
Para mayor información visite www.panduit.com
Contáctenos vía correo latam-info@panduit.com
Para soporte técnico llame al 01 800 969 4200
o envíe un correo techsupportlatam@panduit.com
