EC001 - Regleta eléctrica Panduit - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sensor de temperatura y humedad triple
Marca	Panduit
Modelo	EC001
Dimensiones (L x A x An)	1,73 x 0,83 x 0,43 pulgadas (44 x 21 x 11 mm)
Peso	Aproximadamente 50 g
Alimentación	Alimentado por el iPDU G5 a través del puerto SmartZone
Consumo eléctrico	< 0,5 W
Rango de medición de temperatura	-20 °C a 70 °C
Rango de medición de humedad	0 % a 100 % HR
Precisión de temperatura	±1 °C
Precisión de humedad	±3 % HR
Longitud del cable	6,56 pies (2 m)
Interfaz de conexión	RJ45 (SmartZone)
Funciones principales	Mide la temperatura y humedad ambiente; compatible con Panduit SmartZone G5 iPDU
Mantenimiento y limpieza	Limpie con un paño seco y suave. No use disolventes.
Seguridad	Conforme a las normas CE, UL, VDE. No se requiere mantenimiento especial.
Piezas de repuesto y reparabilidad	El sensor no es reparable; reemplace la unidad en caso de mal funcionamiento.
Información general	Garantía estándar de 3 años, ampliable a 5 años. Se utiliza para la monitorización ambiental de racks.
Accesorios compatibles	iPDU G5, controlador de seguridad SmartZone
Color	Negro
Temperatura de funcionamiento	-20 °C a 60 °C

Preguntas frecuentes - EC001 Panduit

¿Puede el sensor EC001 medir la temperatura y la humedad simultáneamente?

Sí, el sensor EC001 es un sensor triple que mide la temperatura, la humedad y la temperatura adicional. Proporciona lecturas precisas en tiempo real.

¿Cómo instalar el sensor EC001 en una PDU Panduit?

El sensor se conecta directamente al puerto SmartZone del iPDU G5 mediante un cable RJ45. Es reconocido automáticamente y puede configurarse desde la interfaz web de la PDU.

¿Cuál es la precisión de medición del sensor EC001?

La precisión de la temperatura es de ±1 °C, y la de la humedad es de ±3 % HR, lo que permite una monitorización fiable del entorno.

¿El sensor EC001 es compatible con otros modelos de PDU Panduit?

El sensor EC001 está diseñado específicamente para las PDU inteligentes de la serie SmartZone G5. No se garantiza su compatibilidad con modelos anteriores.

¿Puedo conectar varios sensores EC001 a una sola PDU?

Sí, la PDU SmartZone G5 puede gestionar hasta 8 sensores simultáneamente. Por lo tanto, puede conectar varios sensores EC001 para monitorear diferentes zonas.

¿Cuáles son las dimensiones exactas del sensor EC001?

El sensor mide 1,73 pulgadas de largo, 0,83 pulgadas de ancho y 0,43 pulgadas de espesor (aproximadamente 44 x 21 x 11 mm). El cable mide 6,56 pies (2 metros).

¿El sensor EC001 necesita una fuente de alimentación externa?

No, la alimentación es proporcionada por la PDU a través del puerto SmartZone. El consumo es inferior a 0,5 W.

¿Cómo limpiar el sensor EC001?

Use un paño suave y seco para eliminar el polvo. No use productos químicos o abrasivos que puedan dañar el sensor.

¿Qué hacer si el sensor EC001 ya no funciona?

Verifique la conexión RJ45 y reinicie la PDU. Si el problema persiste, el sensor debe ser reemplazado. No es reparable.

¿El sensor EC001 es adecuado para uso en exteriores?

No, el sensor EC001 está diseñado para uso en interiores, en racks de servidores o gabinetes eléctricos. El rango de temperatura de funcionamiento es de -20 °C a 60 °C.

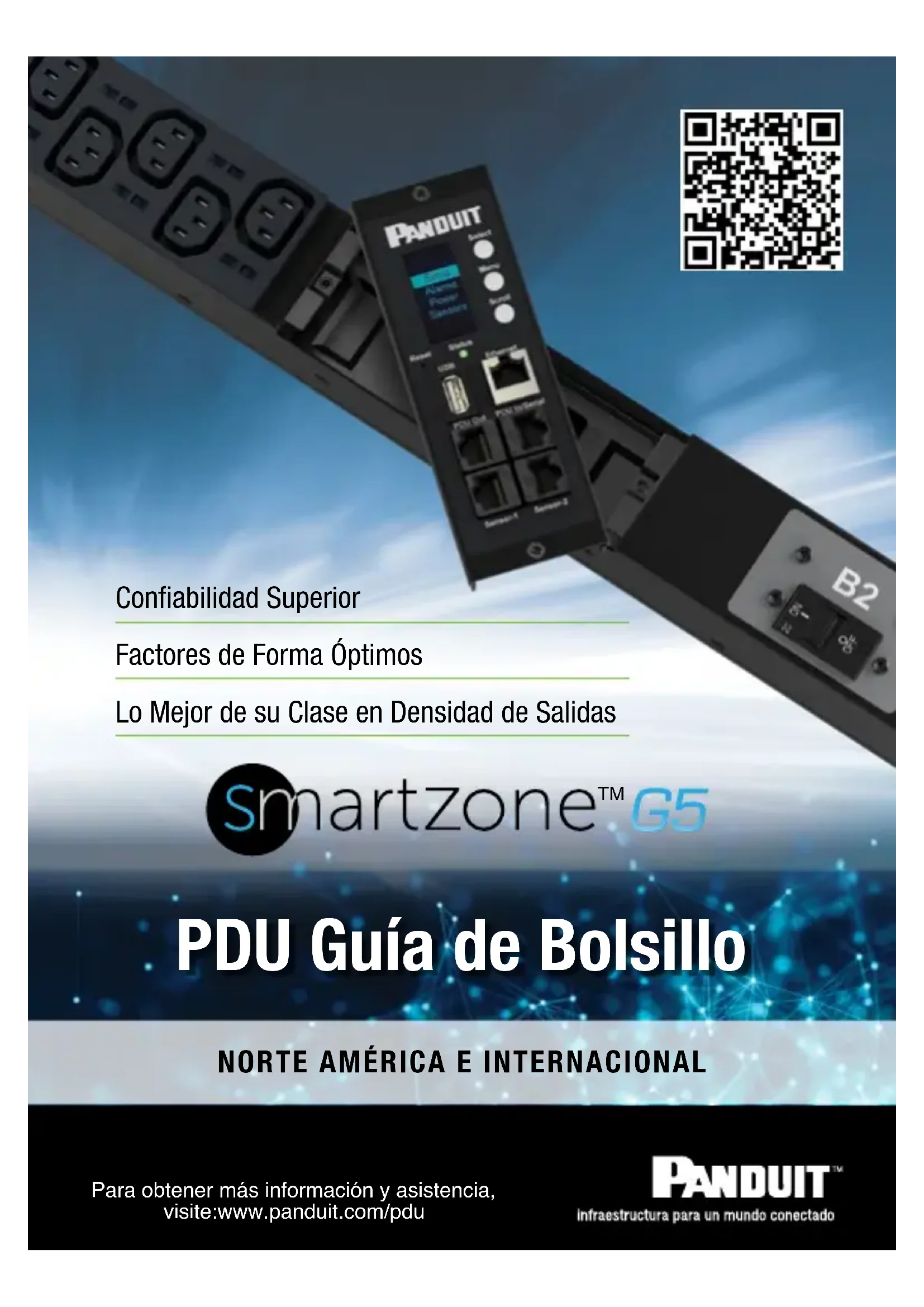

MANUAL DE USUARIO EC001 Panduit

Confiabilidad Superior

Factores de Forma Óptimos

Lo Mejor de su Clase en Densidad de Salidas

smartzone™ G5

PDU Guía de Bolsillo

NORTE AMÉRICA E INTERNACIONAL

Bienvenidos a la Serie G5 de PDUs y Accesorios de Panduit

Familias de Productos

Calidad y Confiabilidad

Garantía estándar de 3 años. Extendida de 5 años.

Altas Temperaturas

Construido con componentes premium para soportar 60°C (140°F) en carga completa.

Alta Potencia

Diseño único de salidas para alta densidad de salida.

Controlador Escalable y de Conexión en Caliente (hot-swap)

Controlador de Conexión en Caliente (hot-swap), con pantalla OLED de gran tamaño.

Seguridad Mejorada

Seguridad mejorada con encriptación asimétrica avanzada, basada en certificados, validada y fortalecida mediante múltiples herramientas de escaneo de seguridad.

Conexión Ethernet de 1GB

Reduce el tiempo de implementación y la mano de obra, ya que la PDU negocia automáticamente a switches de red de 1GB.

Monitoreo en Tiempo Real

Monitoreo en tiempo real de energía, ambiente y seguridad de gabinete.

Accesorios Plug & Play

Variedad de accesorios ambientales y de control de acceso a gabinetes.

Interfaz Web para Múltiples Dispositivos

Experiencia mejorada para usuarios con una WebGUI autoajustable que detecta el dispositivo en el que se encuentra.

Multicolor

Una variedad de chasis de PDU, cables de alimentación y cinchos para cables de diferentes colores.

Monitoreo de Entrada (Serie MI)

Monitoreo inteligente de potencia agregada de entrada y de rama para identificar rápidamente problemas de energía y recuperar la capacidad de energía disponible o infrautilizada a el nivel de la unidad de distribución de energía.

Monitoreo y Switcheo (Serie MS)

Monitoreo inteligente de potencia agregada de entrada y de rama con switching de nivel de salida para salidas individuales o grupos de salidas, lo que permite secuenciar el encendido/apagado, reiniciar equipos o restringir el uso no autorizado de cada salida.

Monitoreo por Salida (Serie MPO)

Monitoreo inteligente de potencia agregada de entrada, de rama y de salida individual para identificar rápidamente posibles problemas de energía, recuperar la capacidad de energía disponible o infrautilizada a nivel de salida. Permite una optimización más granular de la capacidad de energía.

Monitoreo y Switcheo por Salida (MSPO Series)

Monitoreo inteligente de potencia de entrada agregada, de rama y salida individual con switching a nivel de salida para salidas individuales o grupos de salidas, lo que permite secuenciar el encendido/apagado, reiniciar equipos o restringir del uso no autorizado de cada salida.

PDUs Básicas

Unidad de distribución de energía no inteligente con diseño compacto que proporciona energía confiable para soluciones de bajo costo.

Accesorios

Se ofrece una amplia variedad de sensores ambientales inteligentes y dispositivos de seguridad para ser utilizados con unidades de distribución de energía inteligentes. También se ofrecen cables de alimentación de doble bloqueo para usar con todas las unidades de distribución de energía.

G5 iPDU

NORTE AMÉRICA

Monitoreo de Entrada

(Serie MI)

	Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada			Potencia Aparente (kVA)	Número de Salidas Tipo de Salida		Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
100-240VAC, Monofásica	15 1U 5-15P 1.4 8 (8)5-20R 1.7 17.5 10.6 P08D09M					13
	20 1U 5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08D10M					13
	20 1U L5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08D11M					13
	20 1U L6-20P 3.3 12		(12)C13 1.7 17.5		10.6 P12D13M	13
	15	0U MITAD	5-15P	1.4	16	13 (16)5-20R	32.2	2.0	2.1	P16D20M
	20	0U MITAD	5-20P	1.9	16	13 (16)5-20R	32.2	2.0	2.1	P16D21M
	20	0U MITAD	L5-20P	1.9	16	13 (16)5-20R	32.2	2.0	2.1	P16D22M
	30	0U MEDIO	L5-30P	2.9	24	13 (24)5-20R	58.7	2.0	2.1	P24D23M
	20	0U MEDIO	L6-20P	3.3	24	13 (20)C13, (4)C19	58.7	2.0	2.1	P24D24M
	30	2U	L5-30P	2.9	16	13 (16)5-20R	3.4	17.5	10.6	P16D12M
200-240VAC, Monofásica	30	2U	L6-30P	5.0	16	13 (12)C13, (4)C19	3.4	17.5	10.6	P16D14M
	30	0U MEDIO	L6-30P	5.0	24	13 (20)C13, (4)C19	58.7	2.0	2.1	P24D07M
	30	0U COMPLETO	L6-30P	5.0	38	13 (32)C13, (6)C19	68.9	2.0	2.1	P38D25M
	50	0U COMPLETO	CS8265C	8.3	36	13 (30)C13, (6)C19	68.9	2.0	2.1	P36D26M

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Monitoreo de Entrada

(Serie MI)

	Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada			Potencia Aparente (kVA)	Número de Salidas T
100-120/200-240VAC, Tritásica	30 1U L21-30P 8.6 6 (6)C19 1.7 17.5 10.6 P06D17M
	30	0U MEDIO	L21-30P	8.6	24
	30	0U COMPLETO	L21-30P 8.6 30
	30	0U COMPLETO	L21-30P 8.6 38
208VAC, Tritásica	30 1U L15-30P 8.6 6 (6)C19 1.7 17.5 10.6 P06D16M
	50	1U	CS8365C	14.4	6
	30	0U MEDIO	L15-30P	8.6	24
	30	0U COMPLETO	L15-30P	8.6	36
	50	0U COMPLETO	CS3865	14.4	36
	50	0U COMPLETO	CS8365C	10.0	36
	50	0U COMPLETO	CS8365C	14.4	24
	60	0U COMPLETO	IEC 60309 3P+E 9h (IP44)	17.3	36
	60	0U COMPLETO	IEC 60309 3P+E 9h (IP44)	17.3	24

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Monitoreo de Entrada

(Serie MI)

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Monitoreo y Switcheo

(Serie MS)

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Monitoreo y Switcheo

(Serie MS)

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Monitoreo y Switcheo

(Serie MS)

Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada				Potencia Aparente (kVA)	Número de Salidas Tipo de Salida	Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
415VAC, Trifásica	30	OU COMPLETO - Ancho+	NEMA L22-30P 17.3 48 (48)C13 74.0 3.3 2.1 P48E04M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 48 (48)C13 74.0 3.3 2.1 P48E03M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 48 (48)C13 74.0 3.3 2.1 P48E11M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E05M
	30	OU COMPLETO - Ancho+	NEMA L22-30P 17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E06M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E12M

(la tabla continúa en la siguiente página)

NORTE AMÉRICA Monitoreo y Switcheo por Salida (Serie MSP0)

Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada				Potencia Aparente (kVA)	Número de Salidas Tipo de Salida			Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
100-240VAC, Monofásica	30 0U COMPLETO L6-30P 5.0 24 (20)C13, (4)C19 68.9 2.0 2.1 P24G01M
	30 0U COMPLETO L6-30P 5.0 36 (30)C13, (6)C19 68.9 2.0 2.1 P36G18M
100-240VAC, Trifásica	30	0U COMPLETO	L21-30P	8.6	24		(18)C13, (6)C19	68.9	2.0	2.1	P24G03M
	30	0U COMPLETO	L21-30P	8.6	36		(30)C13, (6)C19	68.9	2.0	2.1	P36G19M
208VAC, Trifásica	30	0U COMPLETO		8.6	24		(18)C13, (6)C19	68.9	2.0	2.1	P24G02M
	30	0U COMPLETO		8.6	36		(30)C13, (6)C19	68.9	2.0	2.1	P36G22M
	50	0U COMPLETO	CS3865	14.4	36		(24)C13, (12)C19	68.9	2.3	2.9	P36G30M
	50	0U COMPLETO		14.4	24		(12)C13, (12)C19	68.9	2.0	2.1	P24G04M
	50	0U COMPLETO		10.0	36		(30)C13, (6)C19	68.9	2.0	2.1	P36G20M
	60 0U COMPLETO		IEC 60309 3P+E 9h (IP44)	17.3	36		(24)C13, (12)C19	66	2.3	2.9	P36G31M
	60	0U COMPLETO	IEC 60309 3P+E 9h (IP44)	17.3	24		(12)C13, (12)C19	68.9	2.0	2.1	P24G05M
415VAC, Trifásica	20 0U COMPLETO		IEC 60309 3P+N+E 6h (IP44)	11.5	36		(24)C13, (12)C19	66	2.3	2.9	P36G32M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h (IP44)	17.3	36		(24)C13, (12)C19	66	2.3	2.9	P36G33M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP67)	17.3	24		(12)C13, (12)C19	68.9	2.0	2.1	P24G09M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP67)	17.3	24		(18)C13, (6)C19	68.9	2.0	2.1	P24G13M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP67)	17.3	24		(24)C13		2.0	2.1	P24G14M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP44)	17.3	24		(12)C13, (12)C19	68.9	2.0	2.1	P24G15M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP44)	17.3	24		(18)C13, (6)C19	68.9	2.0	2.1	P24G16M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP44)	17.3	24		(24)C13		2.0	2.1	P24G17M
	30	0U COMPLETO		17.3	24		(12)C13, (12)C19	68.9	2.0	2.1	P24G10M
	30	0U COMPLETO		17.3	24		(18)C13, (6)C19	68.9	2.0	2.1	P24G18M
	30	0U COMPLETO		17.3	24		(24)C13		2.0	2.1	P24G19M

(la tabla continúa en la siguiente página)

NORTE AMÉRICA Monitoreo y Switcheo por Salida (Serie MSP0)

Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada				Potencia Aparente (kVA)	Número de Salidas Tipo de Salida	Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
415VAC, Triásica	30	OU COMPLETO - Ancho	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 36 (24)C13,	(12)C19 68.9 3.3 2.1 P36G01M
	30	OU COMPLETO - Ancho	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 36 (30)C13,	(6)C19 68.9 3.3 2.1 P36G03M
	30	OU COMPLETO - Ancho	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 36 (24)C13,	(12)C19 68.9 3.3 2.1 P36G04M
	30	OU COMPLETO - Ancho	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 36 (30)C13,	(6)C19 68.9 3.3 2.1 P36G05M
	30	OU COMPLETO - Ancho	NEMA L22-30P 17.3 36 (24)C13,	(12)C19 68.9 3.3 2.1 P36G02M
	30	OU COMPLETO - Ancho	NEMA L22-30P 17.3 36 (30)C13,	(6)C19 68.9 3.3 2.1 P36G06M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 48 (48)C13 74.0 3.3 2.1 P48G03M
	30	OU COMPLETO - Ancho+	NEMA L22-30P 17.3 48 (48)C13 74.0 3.3 2.1 P48G04M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 48 (48)C13 74.0 3.3 2.1 P48G12M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 48 (42)C13,	(6)C19 74.0 3.3 2.1 P48G05M
	30	OU COMPLETO - Ancho+	NEMA L22-30P 17.3 48 (42)C13,	(6)C19 74.0 3.3 2.1 P48G06M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 48 (42)C13,	(6)C19 74.0 3.3 2.1 P48G13M
	60 0U COMPLETO		IEC 60309 3P+N+E 6h (IP44)	34.5 36 (24)C13,	(12)C19 66 2.3 2.9 P36G34M

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Serie Básica

	Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada			Potencia Aparente (kVA)	Número de Salidas	Tipo de Salida	Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
100-240VAC, Monofásica	15 1U NEMA 5-15P 1.4 12 (12)5-20R 1.6 17.5 2.0 P12B01M
	20 1U NEMA 5-20P 1.9 12 (12)5-20R 1.6 17.5 2.0 P12B19M
	20 1U NEMA L5-20P 1.9 12 (12)5-20R 1.6 17.5 2.0 P12B30M
	20 1U NEMA L6-20P 3.3 12 (12)C13 1.6 17.5 2.0 P12B46M
	30 1U NEMA L6-30P 5.0 12 (12)C13 1.7 17.5 7.8 P12B47M
	50 1U CS8265C 8.3	6 (6)C19	1.7 17.5 7.8 P06B48M
	30 2U NEMA L5-30P 2.9 16 (16)5-20R 3.4 17.5 7.8 P16B41M
	15	0U MITAD	NEMA 5-15P	1.4	16		(16)5-20R	32.2	2.0	2.1	P16B04M
	20	0U MITAD	NEMA 5-20P	1.9	16		(16)5-20R	32.2	2.0	2.1	P16B07M
	20	0U MITAD	NEMA L5-20P	1.9	16		(16)5-20R	32.2	2.0	2.1	P16B08M
	20	0U MITAD	NEMA L5-20P	1.9	22		(20)C13, (2)C19	32.2	2.0	2.1	P22B05M
	20	0U MITAD	NEMA L6-20P	3.3	22		(20)C13, (2)C19	32.2	2.0	2.1	P22B10M
	30	0U MITAD	NEMA L5-30P	2.9	22		(22)5-20R	32.2	2.0	2.1	P22B09M
	30	0U MITAD	NEMA L6-30P	5.0	20		(20)C13	32.2	2.0	2.1	P20B16M
	30	0U MEDIO	NEMA L6-30P	5.0	24		(20)C13, (4)C19	58.7	2.0	2.1	P24B15M
	30	0U MEDIO	NEMA L6-30P	5.0	42		(36)C13, (6)C19	58.7	2.0	2.1	P42B17M
	50	0U MEDIO	CS8265C	8.3	36		(30)C13, (6)C19	58.7	2.0	2.1	P36B18M
	50	0U MEDIO	50A Hardwire	8.3	36		(30)C13, (6)C19	58.7	2.0	2.1	P36B20M
208VAC, Trifásica	30	1U	NEMA L15-30P	8.6	6		(6)C19	1.7	17.5	7.8	P06B49M
	30	1U	NEMA L21-30P	8.6	6		(6)C19	1.7	17.5	7.8	P06B50M
	50	1U	CS8365C	14.4	6		(6)C19	1.7	17.5	7.8	P06B02M
	30 1U		IEC 60309 3P+E 9h 60A (IP44)	17.3 6			(6)C19	1.7 17.5	7.8 P06B03M
	50	0U MITAD	NEMA L15-30P	8.6	18		(18)C13	32.2	2.0	2.1	P18B21M
	60	0U MITAD	NEMA L21-30P	8.6	18		(18)C13	32.2	2.0	2.1	P18B24M
	30	0U MEDIO	NEMA L15-30P	8.6	36		(30)C13, (6)C19	58.7	2.0	2.1	P36B22M
	30	0U MEDIO	NEMA L21-30P	8.6	30		(24)C13, (3)C19, (3)5-20R	58.7 2.0	2.1 P30B25M
	30	0U MEDIO	NEMA L21-30P	8.6	36		(30)C13, (6)C19	58.7	2.0	2.1	P36B26M
	30	0U COMPLETO	NEMA L15-30P	8.6	42		(36)C13, (6)C19	68.9	2.0	2.1	P42B23M
	30	0U COMPLETO	NEMA L21-30P	8.6	42		(36)C13, (6)C19	68.9	2.0	2.1	P42B27M
	50	0U COMPLETO	CS8365C	10.0	42		(36)C13, (6)C19	68.9	2.0	2.1	P42B28M
	60	0U COMPLETO	IEC 60309 3P+E 9h 60A (IP44)	17.3	24		(12)C13, (12)C19	68.9	2.0	2.1	P24B14M

NORTE AMÉRICA

Serie Básica

	Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada			Potencia Aparente (kVA)	Número de Salidas	Tipo de Salida	Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
230VAC, Monofásica	16 1U		IEC 60309 2P+E 6h 16A (IP44)	3.7 12 (12)C13	41.5	443.5 49.9 P12B34M
	32 1U		IEC 60309 2P+E 6h 32A (IP44)	7.4 6 (6)C19	43.5	443.5 197.4 P06B35M
	32 1U		IEC 60309 2P+E 6h 32A (IP44)	7.4 12 (12)C13	43.5	443.5 197.4 P12B36M
	16 0U MITAD		IEC 60309 2P+E 6h 16A (IP44)	3.7 22 (20)C13,		(2)C19	817.0-52.0 53.0 P22B39M
	32 0U MITAD		IEC 60309 2P+E 6h 32A (IP44)	7.4 20 (20)C13	817.0	52.0 53.0 P20B40M
	32	0U MEDIO	IEC 60309 2P+E 6h 32A (IP44)	7.4	30		(24)C13, (6)C19	1490.0	52.0	53.0
	32	0U MEDIO	IEC 60309 2P+E 6h 32A (IP44)	7.4	42		(36)C13, (6)C19	1490.0	52.0	53.0
	48	0U MEDIO	IEC 60309 2P+E 6h 63A (IP44)	11.0	36		(30)C13, (6)C19	1490.0	52.0	53.0
230/400VAC, Tritásica	16 1U		IEC 60309 3P+N+E 6h 16A (IP44)	11.0	6 (6)C19	41.5-443.5 49.9 P06B37M
	32 1U		IEC 60309 3P+N+E 6h 32A (IP44)	22.0 6 (6)C19	43.5	443.5 197.4 P06B38M
	16	0U MEDIO	IEC 60309 3P+N+E 6h 16A (IP44)	11.0	42		(36)C13, (6)C19	1490.0	52.0	53.0
	16	0U MEDIO	IEC 60309 3P+N+E 6h 16A (IP44)	11.0	30		(24)C13, (6)C19	1490.0	52.0	53.0
	32 0U COMPLETO		IEC 60309 3P+N+E 6h 32A (IP44)	22.0	24		(12)C13, (12)C19	1750.0	52.0	53.0
	32 0U COMPLETO		IEC 60309 3P+N+E 6h 32A (IP44)	22.0	42		(30)C13, (12)C19	1750.0	55.0	53.0

(la tabla continúa en la siguiente página)

INTERNACIONAL Monitoreo de Entrada (Serie MI)

(la tabla continúa en la siguiente página)

INTERNATIONAL

Monitoreo y Switcheo

(Serie MS)

	Entrada de Corriente por Fase	Factor de Forma	Tipo de Plug de Entrada	Potencia Aparente (kVA)	Número de Salidas	Tipo de Salida	Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
100-240VAC, Monofásica	16 1U IEC 60309 2P+E 6h	3.7 8 (8)C13 44.0 443.5	269.8	P08E25M
	16 0U MITAD IEC 60309 2P+E 6h	3.7 16 (12)C13,	(4)C19	917.0	52.0	53.0	P16E27M
	16	0U MEDIO	IEC 60309 2P+E 6h	3.7	24		(20)C13,	(4)C19	1490.0	52.0
200-240VAC, Monofásica	32 1U IEC 60309 2P+E 6h	7.4 8 (8)C13 44.0 443.5	269.8	P08E05M
	32 2U IEC 60309 2P+E 6h	7.4 16 (12)C13,	(4)C19	87.0	443.5	269.8	R16E26M
	32	0U COMPLETO	IEC 60309 2P+E 6h	7.4	24		(20)C13,	(4)C19	1750.0	52.0
	32	0U COMPLETO	IEC 60309 2P+E 6h	7.4	32		(24)C13,	(8)C19	1750.0	52.0
	32	0U COMPLETO - Ancho	IEC 60309 2P+E 6h	7.4	44		(38)C13,	(6)C19	1750.0	85.0
200-240/346-415VAC, Trifásica	16	0U COMPLETO	IEC 60309 3P+N+E 6h	11.0	24		(18)C13,	(6)C19	1750.0	52.0
	16	0U COMPLETO	IEC 60309 3P+N+E 6h	11.0	36		(30)C13,	(6)C19	1750.0	52.0
	32	0U COMPLETO	IEC 60309 3P+N+E 6h	22.0	24		(12)C13,	(12)C19	1750.0	52.0
	32	0U COMPLETO - Ancho	IEC 60309 3P+N+E 6h	22.0	36		(24)C13,	(12)C19	1750.0	85.0

(la tabla continúa en la siguiente página)

INTERNACIONAL

Monitoreo y Switcheo por Salida

(Serie MSP0)

	Entrada de Corriente por Fase	Factor de Forma Tipo de Plug de Entrada		Potencia Aparente (kVA)	Número de Salidas
100-240VAC, Monofásica	16 1U IEC 60309 2P+E 6h 3.7 8 (8)C13 44.0 443.5			269.8	P08G10
	16	0U MEDIO	IEC 60309 2P+E 6h	3.7	24
200-240VAC, Monofásica	32 1U IEC 60309 2P+E 6h 7.4 8 (8)C13 44.0 443.5			269.8	P08
	32	0U COMPLETO	IEC 60309 2P+E 6h	7.4	24
	32	0U COMPLETO	IEC 60309 2P+E 6h	7.4	32
	32	0U COMPLETO - Ancho	IEC 60309 2P+E 6h	7.4	44
200-240/346-415VAC, Trifásica	16	0U COMPLETO	IEC 60309 3P+N+E 6h (IP44)	11.0	36
	16	0U COMPLETO	IEC 60309 3P+N+E 6h	11.0	36
	32	0U COMPLETO	IEC 60309 3P+N+E 6h (IP44)	22.0	36
	32	0U COMPLETO	IEC 60309 3P+N+E 6h	22.0	24
	32	0U COMPLETO	IEC 60309 3P+N+E 6h	22.0	36
	63	0U COMPLETO	IEC 60309 3P+N+E 6h (IP44)	44.4	36

	Tipo de Salida	Longitud(pulg.)	Ancho(pulg.)	Profundidad(pulg.) enposición desalida	No de parte de Panduit
	(20)C13, (4)C19	1490.0	52.0	53.0	P24G11M
M
	(20)C13, (4)C19	1750.0	52.0	53.0	P24G06M
	(24)C13, (8)C19	1750.0	52.0	53.0	P32G13M
	(38)C13, (6)C19	1750.0	85.0	53.0	P44G14M
	(24)C13, (12)C19	1679.0	58.0	75.0	P36G32M
	(30)C13, (6)C19	1750.0	52.0	53.0	P36G15M
	(24)C13, (12)C19	1679.0	58.0	75.0	P36G33M
	(12)C13, (12)C19	1750.0	52.0	53.0	P24G08M
	(24)C13, (12)C19	1750.0	85.0	53.0	P36G16M
	(24)C13, (12)C19	1679.0	58.0	75.0	P36G34M

(la tabla continúa en la siguiente página)

INTERNACIONAL
Serie Básica

Accesorios ambientales y de seguridad que se conectan directamente a la iPDU G5. Nota: El controlador de la PDU SmartZone™ G5 de Panduit puede administrar un máximo de 8 sensores. Consulte el Manual del Usuario para obtener detalles completos.

Descripción	Dimensiones L x A x A (pulg.)	Longitud (pies)	N° de parte de Panduit
Sensor de Temperatura 1.73 x 0.83 x 0.43 6.56 EA001
Sensor de Temperatura + Humedad 1.73 x 0.83 x 0.43 6.56 EB001
Sensor de temperatura Triple +Humedad 1.73 x 0.83 x 0.43 6.56 EC001
Agua - Cuerda 2.36 x 2.36 x 0.87 6.56 ED001
Agua - Spot 2.36 x 2.36 x 0.87 16.40 EE001
Hub de 3 sensores 3.35 x 1.26 x 1.06 n/a EF001
Agua - Extensión de Cuerda n/a 6.56	EG001
Contacto de Puerta (magnético de dos piezas)	1.73 x 0.83 x 0.43 (1.14 x 0.67 x 0.28 for magnet)	3.28 ACA01
Entrada de Contacto Seco	1.73 x 0.83 x 0.43 9.84 ACC01
Tira de luz USB	15 x 1 x 0.5	5.0 ACD01

EA001

EB001

EC001

ED001

EE001

EF001

EG001

ACA01

ACC01

ACD01

Manija de seguridad SmartZone™ y accesorios que se acoplan a la manija

Descripción	Dimensiones L x A x A (pulg.)	Longitud (pies)	N° de parte de Panduit
Manija de seguridad SmartZoneTM con sensor de humedad y lector de tarjetas	n/a	n/a	ACF05
Manija de seguridad SmartZoneTM con sensor de humedad y lector de tarjetas + teclado	n/a	n/a	ACF06
Sensor T + puerta de SmartZoneTM	n/a	7.64	ACF10
Sensor 3T + puerta SmartZoneTM	n/a	9.84	ACF11
Arnés de Manija a iPDU SmartZoneTM	n/a	9.12	ACF20

ACF05 ACF06

ACF10

ACF11

ACF20

Accesorios

Cables de Alimentación de Doble Bloqueo

(Aprobado por UL, CE, VDE, TUV)

Color Descripción Clasificaciones			Calibre/Area de Sección Transversal	Longitud m (pies)	Número de Parte (10 piezas)
Rojo	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	2 (0.6)	LPCA01-X
Rojo	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	4 (1.2)	LPCA02-X
Rojo	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	6 (1.8)	LPCA03-X	C14	C13
Rojo	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	8 (2.4)	LPCA04-X
Azul	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	2 (0.6)	LPCA06-X
Azul	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	4 (1.2)	LPCA07-X
Azul	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	6 (1.8)	LPCA08-X	C14 C13
Azul	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	8 (2.4)	LPCA09-X
Negro	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	2 (0.6)	LPCA11-X
Negro	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	4 (1.2)	LPCA12-X
Negro	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	6 (1.8)	LPCA13-X	C14	C13
Negro	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	8 (2.4)	LPCA14-X

Accesorios

Cables de Alimentación de Doble Bloqueo

(Aprobado por UL, CE, VDE, TUV)

Color Descripción Clasificaciones			Calibre/Area de Sección Transversal	Longitud m (pies)	Número de Parte (10 piezas)
Rojo	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	2 (0.6) LPCB01-X	IEC C20 IEC C19
Rojo	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	4 (1.2) LPCB02-X
Rojo	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	6 (1.8) LPCB03-X
Rojo	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	8 (2.4) LPCB04-X
Azul	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	2 (0.6) LPCB06-X	IEC C20 IEC C19
Azul	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	4 (1.2) LPCB07-X
Azul	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	6 (1.8) LPCB08-X
Azul	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	8 (2.4) LPCB09-X
Negro	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	2 (0.6) LPCB11-X	IEC C20 IEC C19
Negro	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	4 (1.2) LPCB12-X
Negro	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	6 (1.8) LPCB13-X
Negro	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	8 (2.4) LPCB14-X

SUBSIDIARIAS DE PANDUIT EN LATINOAMÉRICA

PANDUIT MÉXICO

Tel: [phone]

01800 112 9000

PANDUIT CHILE

Tel: [phone]

PANDUIT COLOMBIA

Tel: [phone]

PANDUIT PERÚ

Tel: [phone]

Para mayor información visite www.panduit.com

Contáctenos vía correo [e-mail]

Para soporte técnico llame al 01 800 969 4200

o envíe un correo [e-mail]
