ED001 - Humidificador Panduit - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sensor de agua (cable de detección)
Marca	Panduit
Modelo	ED001
Categoría	Accesorio de monitoreo ambiental
Dimensiones (L x An x Al)	2,36 x 2,36 x 0,87 pulgadas (60 x 60 x 22 mm)
Longitud del cable	6,56 pies (2 metros)
Material	Plástico con conductores integrados
Función principal	Detección de fugas de agua mediante cable sensible
Compatibilidad	iPDU SmartZone™ G5 (conexión directa al puerto del sensor)
Alimentación	A través de la iPDU (bus de alimentación integrado)
Comunicación	Interfaz digital propietaria de Panduit
Umbral de detección	Reacciona al contacto del agua con el cable
Temperatura de funcionamiento	0°C a 60°C (32°F a 140°F)
Humedad de funcionamiento	5% a 95% HR (sin condensación)
Mantenimiento y limpieza	Limpiar el cable con un paño suave y seco; evitar productos químicos agresivos
Seguridad	Alerta inmediata en caso de detección de agua; prevención de daños
Piezas de repuesto y reparabilidad	No reparable; reemplazar el sensor completo en caso de fallo
Garantía	Garantía estándar de Panduit de 1 año
Referencia	ED001

Preguntas frecuentes - ED001 Panduit

¿Cómo instalar el sensor de agua ED001?

Conecte el sensor a un puerto de sensor disponible en su iPDU SmartZone™ G5. Coloque el cable de detección en las zonas con riesgo de fuga (debajo de aires acondicionados, tuberías, etc.) y fíjelo con bridas o cinta adhesiva no conductora. El sensor es reconocido automáticamente por la iPDU.

¿El sensor ED001 detecta cualquier presencia de agua?

Sí, el cable reacciona al contacto con el agua (limpia o ligeramente conductora). No detecta gases ni humedad ambiental, solo líquidos.

¿Cuál es la longitud máxima del cable detector?

El cable mide 2 metros (6,56 pies). Para cubrir áreas más grandes, puede usar varios sensores ED001 o la extensión de cable EG001 (no incluida).

¿Puedo conectar varios sensores ED001 en una misma iPDU?

Sí, la iPDU SmartZone™ G5 puede gestionar hasta 8 sensores (de todo tipo). Cada sensor se conecta a un puerto dedicado.

¿Cómo me alerta la iPDU en caso de detección de agua?

La iPDU envía una alerta a través de su interfaz web, SNMP o por correo electrónico según la configuración. El sensor ED001 activa un umbral predefinido, y la iPDU también puede accionar relés o indicadores luminosos.

¿El sensor ED001 es compatible con generaciones anteriores de PDU Panduit?

No, está diseñado específicamente para las iPDU SmartZone™ G5 (serie de PDU con puertos para sensores). Los modelos anteriores no tienen los conectores necesarios.

¿Cuáles son los mantenimientos recomendados para el sensor?

Inspeccione visualmente el cable periódicamente para verificar que no esté dañado o sucio. Límpielo con un paño seco y suave. Evite productos químicos que puedan dañar los conductores.

¿Puedo cortar o alargar el cable del sensor ED001?

No, el cable es parte integral del sensor y no debe modificarse. Cortarlo o extenderlo sin autorización puede inutilizar el sensor. En su lugar, use la extensión EG001 si es necesario.

¿El sensor ED001 funciona en exteriores?

Está diseñado para uso en interiores en entornos controlados (temperatura 0-60°C, humedad 5-95% HR). Para exteriores, debe protegerse de la intemperie, pero no se recomienda.

¿Qué hacer si el sensor no detecta agua?

Verifique la conexión a la iPDU, el estado del cable (cortes, oxidación) y la configuración de umbrales en la interfaz de la iPDU. Si el problema persiste, reemplace el sensor ya que no es reparable.

MANUAL DE USUARIO ED001 Panduit

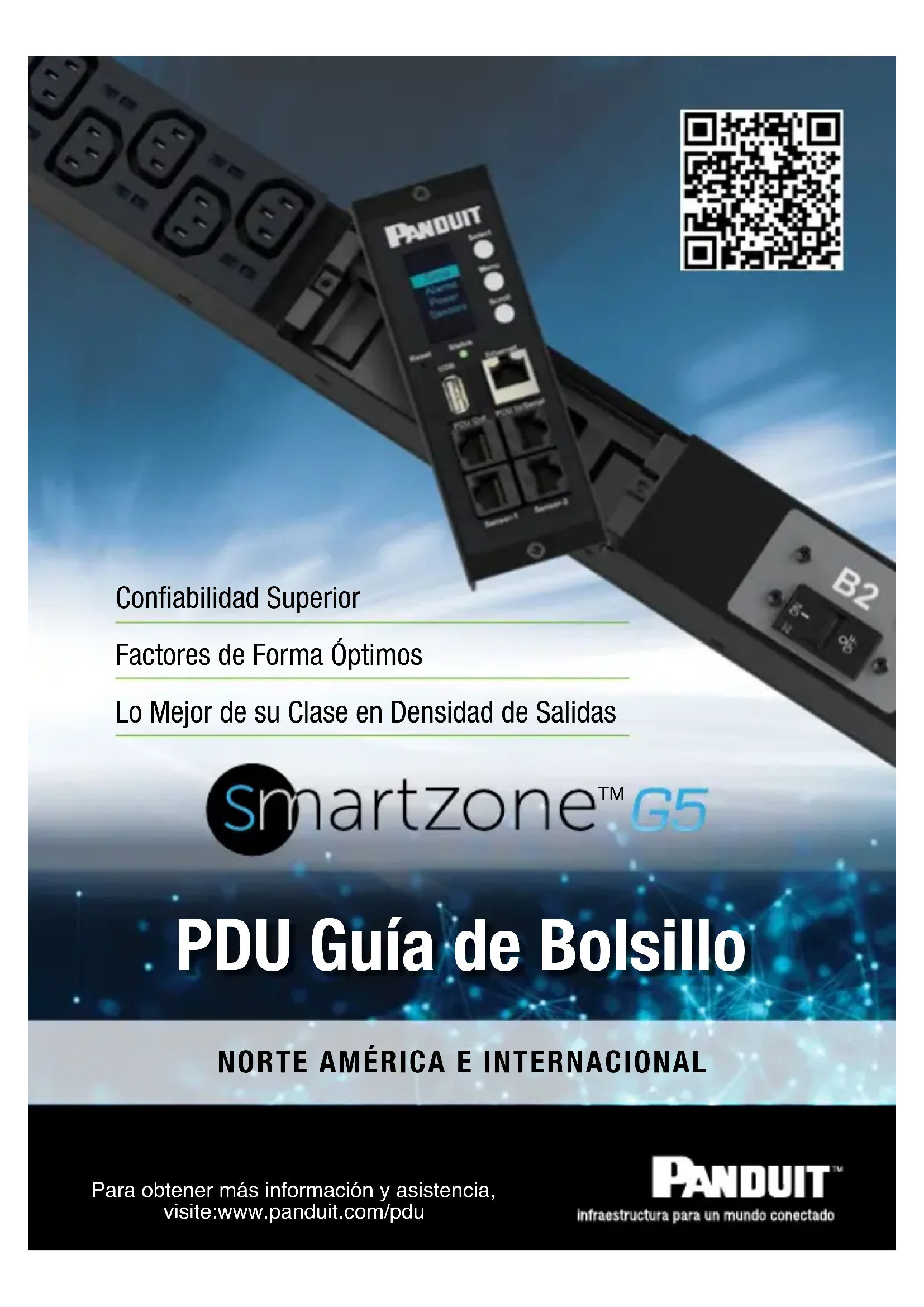

Confiabilidad Superior

Factores de Forma Óptimos

Lo Mejor de su Clase en Densidad de Salidas

smartzone™ G5

PDU Guía de Bolsillo

NORTE AMÉRICA E INTERNACIONAL

Bienvenidos a la Serie G5 de PDUs y Accesorios de Panduit

Familias de Productos

Calidad y Confiabilidad

Garantía estándar de 3 años. Extendida de 5 años.

Altas Temperaturas

Construido con componentes premium para soportar 60°C (140°F) en carga completa.

Alta Potencia

Diseño único de salidas para alta densidad de salida.

Controlador Escalable y de Conexión en Caliente (hot-swap)

Controlador de Conexión en Caliente (hot-swap), con pantalla OLED de gran tamaño.

Seguridad Mejorada

Seguridad mejorada con encriptación asimétrica avanzada, basada en certificados, validada y fortalecida mediante múltiples herramientas de escaneo de seguridad.

Conexión Ethernet de 1GB

Reduce el tiempo de implementación y la mano de obra, ya que la PDU negocia automáticamente a switches de red de 1GB.

Monitoreo en Tiempo Real

Monitoreo en tiempo real de energía, ambiente y seguridad de gabinete.

Accesorios Plug & Play

Variedad de accesorios ambientales y de control de acceso a gabinetes.

Interfaz Web para Múltiples Dispositivos

Experiencia mejorada para usuarios con una WebGUI autoajustable que detecta el dispositivo en el que se encuentra.

Multicolor

Una variedad de chasis de PDU, cables de alimentación y cinchos para cables de diferentes colores.

Monitoreo de Entrada (Serie MI)

Monitoreo inteligente de potencia agregada de entrada y de rama para identificar rápidamente problemas de energía y recuperar la capacidad de energía disponible o infrautilizada a el nivel de la unidad de distribución de energía.

Monitoreo y Switcheo (Serie MS)

Monitoreo inteligente de potencia agregada de entrada y de rama con switching de nivel de salida para salidas individuales o grupos de salidas, lo que permite secuenciar el encendido/apagado, reiniciar equipos o restringir el uso no autorizado de cada salida.

Monitoreo por Salida (Serie MPO)

Monitoreo inteligente de potencia agregada de entrada, de rama y de salida individual para identificar rápidamente posibles problemas de energía, recuperar la capacidad de energía disponible o infrautilizada a nivel de salida. Permite una optimización más granular de la capacidad de energía.

Monitoreo y Switcheo por Salida (MSPO Series)

Monitoreo inteligente de potencia de entrada agregada, de rama y salida individual con switching a nivel de salida para salidas individuales o grupos de salidas, lo que permite secuenciar el encendido/apagado, reiniciar equipos o restringir del uso no autorizado de cada salida.

PDUs Básicas

Unidad de distribución de energía no inteligente con diseño compacto que proporciona energía confiable para soluciones de bajo costo.

Accesorios

Se ofrece una amplia variedad de sensores ambientales inteligentes y dispositivos de seguridad para ser utilizados con unidades de distribución de energía inteligentes. También se ofrecen cables de alimentación de doble bloqueo para usar con todas las unidades de distribución de energía.

G5 iPDU

Diseño de Bajo Perfil ahorra espacio en el rack Aumenta el flujo del aire Alta densidad La mejor densidad de salida de su clase para igualar la densidad aumentada de equipos de TI en rack Módulo de Red de Conexión en Caliente (hot-swap) con Power Share 1 GB Ethernet con Acceso a Red Redundante (RNA) Puerto USB Actualización de firmware y luz de rack automática Codificación por Colores de Salidas e Interruptores de Circuitos para equilibrar la carga Medición de Potencia y Energía +/- 1 % de precisión en el grado de "billing" Alta Temperatura de Operación 60 °C (140 °F) con clasificación de carga completa Capacidades de Conexiones en Cadena Hasta 4 PDU y 32 sensores Ambiente y Seguridad Manija de Seguridad Avanzada SmartZone™ con señales de alerta basadas en umbrales y 200 usuarios Interruptores de Circuitos Hidráulico-Magnéticos Premium Características de disparo estables a temperaturas extremas Salidas IEC de Bloqueo con Cables de Alimentación

NORTE AMÉRICA

Monitoreo de Entrada

(Serie MI)

	Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada			Potencia Aparente (kVA)	Número de Salidas Tipo de Salida		Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
100-240VAC, Monofásica	15 1U 5-15P 1.4 8 (8)5-20R 1.7 17.5 10.6 P08D09M					13
	20 1U 5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08D10M					13
	20 1U L5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08D11M					13
	20 1U L6-20P 3.3 12		(12)C13 1.7 17.5		10.6 P12D13M	13
	15	0U MITAD	5-15P	1.4	16	13 (16)5-20R	32.2	2.0	2.1	P16D20M
	20	0U MITAD	5-20P	1.9	16	13 (16)5-20R	32.2	2.0	2.1	P16D21M
	20	0U MITAD	L5-20P	1.9	16	13 (16)5-20R	32.2	2.0	2.1	P16D22M
	30	0U MEDIO	L5-30P	2.9	24	13 (24)5-20R	58.7	2.0	2.1	P24D23M
	20	0U MEDIO	L6-20P	3.3	24	13 (20)C13, (4)C19	58.7	2.0	2.1	P24D24M
	30	2U	L5-30P	2.9	16	13 (16)5-20R	3.4	17.5	10.6	P16D12M
200-240VAC, Monofásica	30	2U	L6-30P	5.0	16	13 (12)C13, (4)C19	3.4	17.5	10.6	P16D14M
	30	0U MEDIO	L6-30P	5.0	24	13 (20)C13, (4)C19	58.7	2.0	2.1	P24D07M
	30	0U COMPLETO	L6-30P	5.0	38	13 (32)C13, (6)C19	68.9	2.0	2.1	P38D25M
	50	0U COMPLETO	CS8265C	8.3	36	13 (30)C13, (6)C19	68.9	2.0	2.1	P36D26M

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Monitoreo de Entrada

(Serie MI)

	Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada			Potencia Aparente (kVA)	Número de Salidas T
100-120/200-240VAC, Tritásica	30 1U L21-30P 8.6 6 (6)C19 1.7 17.5 10.6 P06D17M
	30	0U MEDIO	L21-30P	8.6	24
	30	0U COMPLETO	L21-30P 8.6 30
	30	0U COMPLETO	L21-30P 8.6 38
208VAC, Tritásica	30 1U L15-30P 8.6 6 (6)C19 1.7 17.5 10.6 P06D16M
	50	1U	CS8365C	14.4	6
	30	0U MEDIO	L15-30P	8.6	24
	30	0U COMPLETO	L15-30P	8.6	36
	50	0U COMPLETO	CS3865	14.4	36
	50	0U COMPLETO	CS8365C	10.0	36
	50	0U COMPLETO	CS8365C	14.4	24
	60	0U COMPLETO	IEC 60309 3P+E 9h (IP44)	17.3	36
	60	0U COMPLETO	IEC 60309 3P+E 9h (IP44)	17.3	24

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Monitoreo de Entrada

(Serie MI)

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Monitoreo y Switcheo

(Serie MS)

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Monitoreo y Switcheo

(Serie MS)

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Monitoreo y Switcheo

(Serie MS)

Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada				Potencia Aparente (kVA)	Número de Salidas Tipo de Salida	Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
415VAC, Trifásica	30	OU COMPLETO - Ancho+	NEMA L22-30P 17.3 48 (48)C13 74.0 3.3 2.1 P48E04M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 48 (48)C13 74.0 3.3 2.1 P48E03M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 48 (48)C13 74.0 3.3 2.1 P48E11M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E05M
	30	OU COMPLETO - Ancho+	NEMA L22-30P 17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E06M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E12M

(la tabla continúa en la siguiente página)

NORTE AMÉRICA Monitoreo y Switcheo por Salida (Serie MSP0)

Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada				Potencia Aparente (kVA)	Número de Salidas Tipo de Salida			Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
100-240VAC, Monofásica	30 0U COMPLETO L6-30P 5.0 24 (20)C13, (4)C19 68.9 2.0 2.1 P24G01M					☐
	30 0U COMPLETO L6-30P 5.0 36 (30)C13, (6)C19 68.9 2.0 2.1 P36G18M					☐
100-240VAC, Trifásica	30	0U COMPLETO	L21-30P	8.6	24	(18)C13, (6)C19 68.9 2.0 2.1 P24G03M
	30	0U COMPLETO	L21-30P	8.6	36	(30)C13, (6)C19 68.9 2.0 2.1 P36G19M
208VAC, Trifásica	30	0U COMPLETO		8.6	24	(18)C13, (6)C19 68.9 2.0 2.1 P24G02M
	30	0U COMPLETO		8.6	36	(30)C13, (6)C19 68.9 2.0 2.1 P36G22M
	50	0U COMPLETO	CS3865	14.4	36	(24)C13, (12)C19 68.9 2.3 2.9 P36G30M
	50	0U COMPLETO		14.4	24	(12)C13, (12)C19 68.9 2.0 2.1 P24G04M
	50	0U COMPLETO		10.0	36	(30)C13, (6)C19 68.9 2.0 2.1 P36G20M
	60 0U COMPLETO		IEC 60309 3P+E 9h (IP44)	17.3	36	(24)C13, (12)C19 66 2.3 2.9 P36G31M
	60	0U COMPLETO	IEC 60309 3P+E 9h (IP44)	17.3	24	(12)C13, (12)C19 68.9 2.0 2.1 P24G05M
415VAC, Trifásica	20 0U COMPLETO		IEC 60309 3P+N+E 6h (IP44)	11.5	36	(24)C13, (12)C19 66 2.3 2.9 P36G32M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h (IP44)	17.3	36	(24)C13, (12)C19 66 2.3 2.9 P36G33M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP67)	17.3	24	(12)C13, (12)C19 68.9 2.0 2.1 P24G09M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP67)	17.3	24	(18)C13, (6)C19 68.9 2.0 2.1 P24G13M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP67)	17.3	24	(24)C13 68.9 2.0 2.1 P24G14M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP44)	17.3	24	(12)C13, (12)C19 68.9 2.0 2.1 P24G15M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP44)	17.3	24	(18)C13, (6)C19 68.9 2.0 2.1 P24G16M
	30 0U COMPLETO		IEC 60309 3P+N+E 6h 30A (IP44)	17.3	24	(24)C13 68.9 2.0 2.1 P24G17M
	30	0U COMPLETO		17.3	24	(12)C13, (12)C19 68.9 2.0 2.1 P24G10M
	30	0U COMPLETO		17.3	24	(18)C13, (6)C19 68.9 2.0 2.1 P24G18M
	30	0U COMPLETO		17.3	24	(24)C13 68.9 2.0 2.1 P24G19M

(la tabla continúa en la siguiente página)

NORTE AMÉRICA Monitoreo y Switcheo por Salida (Serie MSP0)

Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada				Potencia Aparente (kVA)	Número de Salidas Tipo de Salida	Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
415VAC, Triásica	30	OU COMPLETO - Ancho	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 36 (24)C13,	(12)C19 68.9 3.3 2.1 P36G01M
	30	OU COMPLETO - Ancho	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 36 (30)C13,	(6)C19 68.9 3.3 2.1 P36G03M
	30	OU COMPLETO - Ancho	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 36 (24)C13,	(12)C19 68.9 3.3 2.1 P36G04M
	30	OU COMPLETO - Ancho	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 36 (30)C13,	(6)C19 68.9 3.3 2.1 P36G05M
	30	OU COMPLETO - Ancho	NEMA L22-30P 17.3 36 (24)C13,	(12)C19 68.9 3.3 2.1 P36G02M
	30	OU COMPLETO - Ancho	NEMA L22-30P 17.3 36 (30)C13,	(6)C19 68.9 3.3 2.1 P36G06M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 48 (48)C13 74.0 3.3 2.1 P48G03M
	30	OU COMPLETO - Ancho+	NEMA L22-30P 17.3 48 (48)C13 74.0 3.3 2.1 P48G04M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 48 (48)C13 74.0 3.3 2.1 P48G12M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP67)	17.3 48 (42)C13,	(6)C19 74.0 3.3 2.1 P48G05M
	30	OU COMPLETO - Ancho+	NEMA L22-30P 17.3 48 (42)C13,	(6)C19 74.0 3.3 2.1 P48G06M
	30	OU COMPLETO - Ancho+	IEC 60309 3P+N+E 6h 30A (IP44)	17.3 48 (42)C13,	(6)C19 74.0 3.3 2.1 P48G13M
	60 0U COMPLETO		IEC 60309 3P+N+E 6h (IP44)	34.5 36 (24)C13,	(12)C19 66 2.3 2.9 P36G34M

(la tabla continúa en la siguiente página)

NORTE AMÉRICA

Serie Básica

	Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada			Potencia Aparente (kVA)	Número de Salidas	Tipo de Salida	Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
100-240VAC, Monofásica	15 1U NEMA 5-15P 1.4 12 (12)5-20R 1.6 17.5 2.0 P12B01M
	20 1U NEMA 5-20P 1.9 12 (12)5-20R 1.6 17.5 2.0 P12B19M
	20 1U NEMA L5-20P 1.9 12 (12)5-20R 1.6 17.5 2.0 P12B30M
	20 1U NEMA L6-20P 3.3 12 (12)C13 1.6 17.5 2.0 P12B46M
	30 1U NEMA L6-30P 5.0 12 (12)C13 1.7 17.5 7.8 P12B47M
	50 1U CS8265C 8.3	6 (6)C19	1.7 17.5 7.8 P06B48M
	30 2U NEMA L5-30P 2.9 16 (16)5-20R 3.4 17.5 7.8 P16B41M
	15	0U MITAD	NEMA 5-15P	1.4	16		(16)5-20R	32.2	2.0	2.1	P16B04M
	20	0U MITAD	NEMA 5-20P	1.9	16		(16)5-20R	32.2	2.0	2.1	P16B07M
	20	0U MITAD	NEMA L5-20P	1.9	16		(16)5-20R	32.2	2.0	2.1	P16B08M
	20	0U MITAD	NEMA L5-20P	1.9	22		(20)C13, (2)C19	32.2	2.0	2.1	P22B05M
	20	0U MITAD	NEMA L6-20P	3.3	22		(20)C13, (2)C19	32.2	2.0	2.1	P22B10M
	30	0U MITAD	NEMA L5-30P	2.9	22		(22)5-20R	32.2	2.0	2.1	P22B09M
	30	0U MITAD	NEMA L6-30P	5.0	20		(20)C13	32.2	2.0	2.1	P20B16M
	30	0U MEDIO	NEMA L6-30P	5.0	24		(20)C13, (4)C19	58.7	2.0	2.1	P24B15M
	30	0U MEDIO	NEMA L6-30P	5.0	42		(36)C13, (6)C19	58.7	2.0	2.1	P42B17M
	50	0U MEDIO	CS8265C	8.3	36		(30)C13, (6)C19	58.7	2.0	2.1	P36B18M
	50	0U MEDIO	50A Hardwire	8.3	36		(30)C13, (6)C19	58.7	2.0	2.1	P36B20M
208VAC, Trifásica	30	1U	NEMA L15-30P	8.6	6		(6)C19	1.7	17.5	7.8	P06B49M
	30	1U	NEMA L21-30P	8.6	6		(6)C19	1.7	17.5	7.8	P06B50M
	50	1U	CS8365C	14.4	6		(6)C19	1.7	17.5	7.8	P06B02M
	30 1U		IEC 60309 3P+E 9h 60A (IP44)	17.3 6			(6)C19	1.7 17.5	7.8 P06B03M
	50	0U MITAD	NEMA L15-30P	8.6	18		(18)C13	32.2	2.0	2.1	P18B21M
	60	0U MITAD	NEMA L21-30P	8.6	18		(18)C13	32.2	2.0	2.1	P18B24M
	30	0U MEDIO	NEMA L15-30P	8.6	36		(30)C13, (6)C19	58.7	2.0	2.1	P36B22M
	30	0U MEDIO	NEMA L21-30P	8.6	30		(24)C13, (3)C19, (3)5-20R	58.7 2.0	2.1 P30B25M
	30	0U MEDIO	NEMA L21-30P	8.6	36		(30)C13, (6)C19	58.7	2.0	2.1	P36B26M
	30	0U COMPLETO	NEMA L15-30P	8.6	42		(36)C13, (6)C19	68.9	2.0	2.1	P42B23M
	30	0U COMPLETO	NEMA L21-30P	8.6	42		(36)C13, (6)C19	68.9	2.0	2.1	P42B27M
	50	0U COMPLETO	CS8365C	10.0	42		(36)C13, (6)C19	68.9	2.0	2.1	P42B28M
	60	0U COMPLETO	IEC 60309 3P+E 9h 60A (IP44)	17.3	24		(12)C13, (12)C19	68.9	2.0	2.1	P24B14M

NORTE AMÉRICA

Serie Básica

	Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada			Potencia Aparente (kVA)	Número de Salidas	Tipo de Salida	Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
230VAC, Monofásica	16 1U		IEC 60309 2P+E 6h 16A (IP44)	3.7 12 (12)C13	41.5	443.5 49.9 P12B34M
	32 1U		IEC 60309 2P+E 6h 32A (IP44)	7.4 6 (6)C19	43.5	443.5 197.4 P06B35M
	32 1U		IEC 60309 2P+E 6h 32A (IP44)	7.4 12 (12)C13	43.5	443.5 197.4 P12B36M
	16 0U MITAD		IEC 60309 2P+E 6h 16A (IP44)	3.7 22 (20)C13,		(2)C19 817.0-52.0 53.0 P22B39M
	32 0U MITAD		IEC 60309 2P+E 6h 32A (IP44)	7.4 20 (20)C13	817.0	52.0 53.0 P20B40M
	32	0U MEDIO	IEC 60309 2P+E 6h 32A (IP44)	7.4	30		(24)C13, (6)C19	1490.0	52.0	53.0
	32	0U MEDIO	IEC 60309 2P+E 6h 32A (IP44)	7.4	42		(36)C13, (6)C19	1490.0	52.0	53.0
	48	0U MEDIO	IEC 60309 2P+E 6h 63A (IP44)	11.0	36		(30)C13, (6)C19	1490.0	52.0	53.0
230/400VAC, Tritásica	16 1U		IEC 60309 3P+N+E 6h 16A (IP44)	11.0	6 (6)C19	41.5-443.5 49.9 P06B37M
	32 1U		IEC 60309 3P+N+E 6h 32A (IP44)	22.0 6 (6)C19	43.5	443.5 197.4 P06B38M
	16	0U MEDIO	IEC 60309 3P+N+E 6h 16A (IP44)	11.0	42		(36)C13, (6)C19	1490.0	52.0	53.0
	16	0U MEDIO	IEC 60309 3P+N+E 6h 16A (IP44)	11.0	30		(24)C13, (6)C19	1490.0	52.0	53.0
	32 0U COMPLETO		IEC 60309 3P+N+E 6h 32A (IP44)	22.0	24		(12)C13, (12)C19	1750.0	52.0	53.0
	32 0U COMPLETO		IEC 60309 3P+N+E 6h 32A (IP44)	22.0	42		(30)C13, (12)C19	1750.0	55.0	53.0

(la tabla continúa en la siguiente página)

INTERNACIONAL Monitoreo de Entrada (Serie MI)

(la tabla continúa en la siguiente página)

INTERNATIONAL

Monitoreo y Switcheo

(Serie MS)

	Entrada de Corriente por Fase	Factor de Forma	Tipo de Plug de Entrada	Potencia Aparente (kVA)	Número de Salidas	Tipo de Salida	Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
100-240VAC, Monofásica	16 1U IEC 60309 2P+E 6h	3.7 8 (8)C13 44.0 443.5	269.8	P08E25M
	16 0U MITAD IEC 60309 2P+E 6h	3.7 16 (12)C13,	(4)C19	917.0	52.0	53.0	P16E27M
	16	0U MEDIO	IEC 60309 2P+E 6h	3.7	24		(20)C13,	(4)C19	1490.0	52.0
200-240VAC, Monofásica	32 1U IEC 60309 2P+E 6h	7.4 8 (8)C13 44.0 443.5	269.8	P08E05M
	32 2U IEC 60309 2P+E 6h	7.4 16 (12)C13,	(4)C19	87.0	443.5	269.8	R16E26M
	32	0U COMPLETO	IEC 60309 2P+E 6h	7.4	24		(20)C13,	(4)C19	1750.0	52.0
	32	0U COMPLETO	IEC 60309 2P+E 6h	7.4	32		(24)C13,	(8)C19	1750.0	52.0
	32	0U COMPLETO - Ancho	IEC 60309 2P+E 6h	7.4	44		(38)C13,	(6)C19	1750.0	85.0
200-240/346-415VAC, Trifásica	16	0U COMPLETO	IEC 60309 3P+N+E 6h	11.0	24		(18)C13,	(6)C19	1750.0	52.0
	16	0U COMPLETO	IEC 60309 3P+N+E 6h	11.0	36		(30)C13,	(6)C19	1750.0	52.0
	32	0U COMPLETO	IEC 60309 3P+N+E 6h	22.0	24		(12)C13,	(12)C19	1750.0	52.0
	32	0U COMPLETO - Ancho	IEC 60309 3P+N+E 6h	22.0	36		(24)C13,	(12)C19	1750.0	85.0

(la tabla continúa en la siguiente página)

INTERNACIONAL

Monitoreo y Switcheo por Salida

(Serie MSP0)

	Entrada de Corriente por Fase	Factor de Forma Tipo de Plug de Entrada		Potencia Aparente (kVA)	Número de Salidas	Tipo de Salida	Longitud (pulg.)	Ancho (pulg.)	Profundidad (pulg.) en posición de salida	N° de parte de Panduit
100-240VAC, Monofásica	16 1U IEC 60309 2P+E 6h 3.7 8 (8)C13 44.0 443.5 269.8 P08G10M
	16	0U MEDIO	IEC 60309 2P+E 6h	3.7	24	(20)C13, (4)C19	1490.0	52.0	53.0	P24G11M
200-240VAC, Monofásica	32 1U IEC 60309 2P+E 6h 7.4 8 (8)C13 44.0 443.5 269.8 P08G12M
	32	0U COMPLETO	IEC 60309 2P+E 6h	7.4	24	(20)C13, (4)C19	1750.0	52.0	53.0	P24G06M
	32	0U COMPLETO	IEC 60309 2P+E 6h	7.4	32	(24)C13, (8)C19	1750.0	52.0	53.0	P32G13M
	32	0U COMPLETO - Ancho	IEC 60309 2P+E 6h	7.4	44	(38)C13, (6)C19	1750.0	85.0	53.0	P44G14M
200-240/346-415VAC, Trifásica	16	0U COMPLETO	IEC 60309 3P+N+E 6h (IP44)	11.0	36	(24)C13, (12)C19	1679.0	58.0	75.0	P36G32M
	16	0U COMPLETO	IEC 60309 3P+N+E 6h	11.0	36	(30)C13, (6)C19	1750.0	52.0	53.0	P36G15M
	32	0U COMPLETO	IEC 60309 3P+N+E 6h (IP44)	22.0	36	(24)C13, (12)C19	1679.0	58.0	75.0	P36G33M
	32	0U COMPLETO	IEC 60309 3P+N+E 6h	22.0	24	(12)C13, (12)C19	1750.0	52.0	53.0	P24G08M
	32	0U COMPLETO	IEC 60309 3P+N+E 6h	22.0	36	(24)C13, (12)C19	1750.0	85.0	53.0	P36G16M
	63	0U COMPLETO	IEC 60309 3P+N+E 6h (IP44)	44.4	36	(24)C13, (12)C19	1679.0	58.0	75.0	P36G34M

(la tabla continúa en la siguiente página)

INTERNACIONAL
Serie Básica

Accesorios ambientales y de seguridad que se conectan directamente a la iPDU G5. Nota: El controlador de la PDU SmartZone™ G5 de Panduit puede administrar un máximo de 8 sensores. Consulte el Manual del Usuario para obtener detalles completos.

Descripción	Dimensiones L x A x A (pulg.)	Longitud (pies)	N° de parte de Panduit
Sensor de Temperatura 1.73 x 0.83 x 0.43 6.56 EA001
Sensor de Temperatura + Humedad 1.73 x 0.83 x 0.43 6.56 EB001
Sensor de temperatura Triple +Humedad 1.73 x 0.83 x 0.43 6.56 EC001
Agua - Cuerda 2.36 x 2.36 x 0.87 6.56 ED001
Agua - Spot 2.36 x 2.36 x 0.87 16.40 EE001
Hub de 3 sensores 3.35 x 1.26 x 1.06 n/a EF001
Agua - Extensión de Cuerda n/a 6.56	EG001
Contacto de Puerta (magnético de dos piezas)	1.73 x 0.83 x 0.43(1.14 x 0.67 x 0.28for magnet)	3.28 ACA01
Entrada de Contacto Seco	1.73 x 0.83 x 0.43 9.84 ACC01
Tira de luz USB	15 x 1 x 0.5	5.0 ACD01

EA001

EB001

EC001

ED001

EE001

EF001

EG001

ACA01

ACC01

ACD01

Manija de seguridad SmartZone™ y accesorios que se acoplan a la manija

Descripción	Dimensiones L x A x A (pulg.)	Longitud (pies)	N° de parte de Panduit
Manija de seguridad SmartZoneTM con sensor de humedad y lector de tarjetas	n/a	n/a	ACF05
Manija de seguridad SmartZoneTM con sensor de humedad y lector de tarjetas + teclado	n/a	n/a	ACF06
Sensor T + puerta de SmartZoneTM	n/a	7.64	ACF10
Sensor 3T + puerta SmartZoneTM	n/a	9.84	ACF11
Arnés de Manija a iPDU SmartZoneTM	n/a	9.12	ACF20

ACF05 ACF06

ACF10

ACF11

ACF20

Accesorios

Cables de Alimentación de Doble Bloqueo

(Aprobado por UL, CE, VDE, TUV)

Color Descripción Clasificaciones			Calibre/Area de Sección Transversal	Longitud m (pies)	Número de Parte (10 piezas)
Rojo	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	2 (0.6)	LPCA01-X
Rojo	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	4 (1.2)	LPCA02-X
Rojo	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	6 (1.8)	LPCA03-X	C14	C13
Rojo	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	8 (2.4)	LPCA04-X
Azul	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	2 (0.6)	LPCA06-X
Azul	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	4 (1.2)	LPCA07-X
Azul	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	6 (1.8)	LPCA08-X	C14 C13
Azul	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	8 (2.4)	LPCA09-X
Negro	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	2 (0.6)	LPCA11-X
Negro	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	4 (1.2)	LPCA12-X
Negro	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	6 (1.8)	LPCA13-X	C14	C13
Negro	Cable de Alimentación de Bloqueo, IEC C14 a IEC C13	10A/250V 17 AWG/1.0mm	^2	8 (2.4)	LPCA14-X

Accesorios

Cables de Alimentación de Doble Bloqueo

(Aprobado por UL, CE, VDE, TUV)

Color Descripción Clasificaciones			Calibre/Area de Sección Transversal	Longitud m (pies)	Número de Parte (10 piezas)
Rojo	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	2 (0.6) LPCB01-X	IEC C20 IEC C19
Rojo	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	4 (1.2) LPCB02-X
Rojo	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	6 (1.8) LPCB03-X
Rojo	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	8 (2.4) LPCB04-X
Azul	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	2 (0.6) LPCB06-X	IEC C20 IEC C19
Azul	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	4 (1.2) LPCB07-X
Azul	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	6 (1.8) LPCB08-X
Azul	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	8 (2.4) LPCB09-X
Negro	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	2 (0.6) LPCB11-X	IEC C20 IEC C19
Negro	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	4 (1.2) LPCB12-X
Negro	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	6 (1.8) LPCB13-X
Negro	Cable de Alimentación de Bloqueo, IEC C20 a IEC C19	16A/250V 15 AWG/1.5mm	^2	8 (2.4) LPCB14-X

SUBSIDIARIAS DE PANDUIT EN LATINOAMÉRICA

PANDUIT MÉXICO

Tel: [phone]

01800 112 9000

PANDUIT CHILE

Tel: [phone]

PANDUIT COLOMBIA

Tel: [phone]

PANDUIT PERÚ

Tel: [phone]

Para mayor información visite www.panduit.com

Contáctenos vía correo [e-mail]

Para soporte técnico llame al 01 800 969 4200

o envíe un correo [e-mail]
