MANUAL DE USUARIO EE001 Panduit

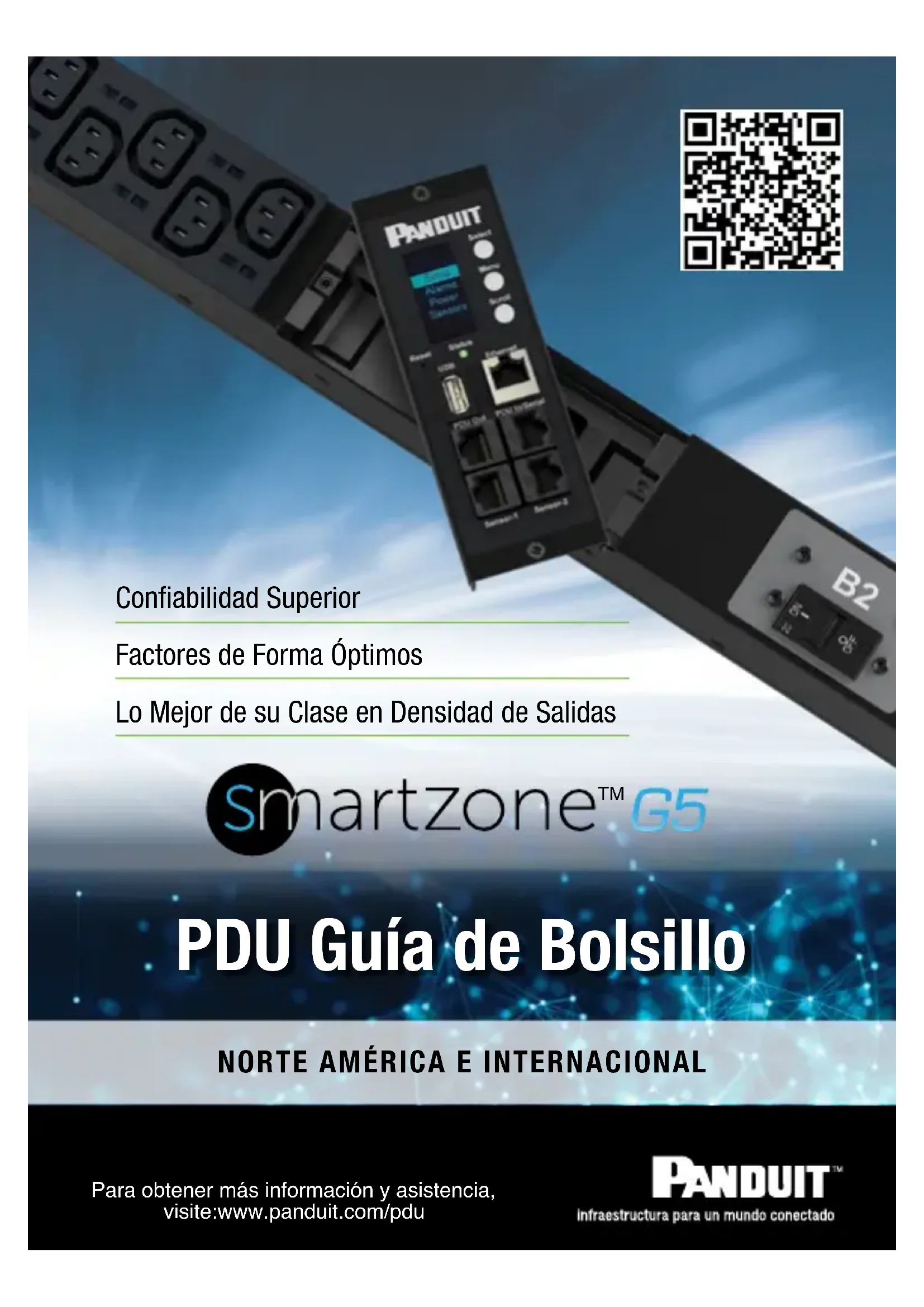

Confiabilidad Superior
Factores de Forma Óptimos
Lo Mejor de su Clase en Densidad de Salidas
smartzone™ G5
PDU Guía de Bolsillo
NORTE AMÉRICA E INTERNACIONAL
Bienvenidos a la Serie G5 de PDUs y Accesorios de Panduit
Familias de Productos
Calidad y Confiabilidad
Garantía estándar de 3 años. Extendida de 5 años.
Altas Temperaturas
Construido con componentes premium para soportar 60°C (140°F) en carga completa.
Alta Potencia
Diseño único de salidas para alta densidad de salida.
Controlador Escalable y de Conexión en Caliente (hot-swap)
Controlador de Conexión en Caliente (hot-swap), con pantalla OLED de gran tamaño.
Seguridad Mejorada
Seguridad mejorada con encriptación asimétrica avanzada, basada en certificados, validada y fortalecida mediante múltiples herramientas de escaneo de seguridad.
Conexión Ethernet de 1GB
Reduce el tiempo de implementación y la mano de obra, ya que la PDU negocia automáticamente a switches de red de 1GB.
Monitoreo en Tiempo Real
Monitoreo en tiempo real de energía, ambiente y seguridad de gabinete.
Accesorios Plug & Play
Variedad de accesorios ambientales y de control de acceso a gabinetes.
Interfaz Web para Múltiples Dispositivos
Experiencia mejorada para usuarios con una WebGUI autoajustable que detecta el dispositivo en el que se encuentra.
Multicolor
Una variedad de chasis de PDU, cables de alimentación y cinchos para cables de diferentes colores.
Monitoreo de Entrada (Serie MI)
Monitoreo inteligente de potencia agregada de entrada y de rama para identificar rápidamente problemas de energía y recuperar la capacidad de energía disponible o infrautilizada a el nivel de la unidad de distribución de energía.
Monitoreo y Switcheo (Serie MS)
Monitoreo inteligente de potencia agregada de entrada y de rama con switching de nivel de salida para salidas individuales o grupos de salidas, lo que permite secuenciar el encendido/apagado, reiniciar equipos o restringir el uso no autorizado de cada salida.
Monitoreo por Salida (Serie MPO)
Monitoreo inteligente de potencia agregada de entrada, de rama y de salida individual para identificar rápidamente posibles problemas de energía, recuperar la capacidad de energía disponible o infrautilizada a nivel de salida. Permite una optimización más granular de la capacidad de energía.
Monitoreo y Switcheo por Salida (MSPO Series)
Monitoreo inteligente de potencia de entrada agregada, de rama y salida individual con switching a nivel de salida para salidas individuales o grupos de salidas, lo que permite secuenciar el encendido/apagado, reiniciar equipos o restringir del uso no autorizado de cada salida.
PDUs Básicas
Unidad de distribución de energía no inteligente con diseño compacto que proporciona energía confiable para soluciones de bajo costo.
Accesorios
Se ofrece una amplia variedad de sensores ambientales inteligentes y dispositivos de seguridad para ser utilizados con unidades de distribución de energía inteligentes. También se ofrecen cables de alimentación de doble bloqueo para usar con todas las unidades de distribución de energía.
Monitoreo de Entrada
(Serie MI)
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | ||||
| 100-240VAC, Monofásica | 15 1U 5-15P 1.4 8 (8)5-20R 1.7 17.5 10.6 P08D09M | 13 | ||||||||
| 20 1U 5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08D10M | 13 | |||||||||
| 20 1U L5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08D11M | 13 | |||||||||
| 20 1U L6-20P 3.3 12 | (12)C13 1.7 17.5 | 10.6 P12D13M | 13 | |||||||
| 15 | 0U MITAD | 5-15P | 1.4 | 16 | 13 (16)5-20R | 32.2 | 2.0 | 2.1 | P16D20M | |
| 20 | 0U MITAD | 5-20P | 1.9 | 16 | 13 (16)5-20R | 32.2 | 2.0 | 2.1 | P16D21M | |
| 20 | 0U MITAD | L5-20P | 1.9 | 16 | 13 (16)5-20R | 32.2 | 2.0 | 2.1 | P16D22M | |
| 30 | 0U MEDIO | L5-30P | 2.9 | 24 | 13 (24)5-20R | 58.7 | 2.0 | 2.1 | P24D23M | |
| 20 | 0U MEDIO | L6-20P | 3.3 | 24 | 13 (20)C13, (4)C19 | 58.7 | 2.0 | 2.1 | P24D24M | |
| 30 | 2U | L5-30P | 2.9 | 16 | 13 (16)5-20R | 3.4 | 17.5 | 10.6 | P16D12M | |
| 200-240VAC, Monofásica | 30 | 2U | L6-30P | 5.0 | 16 | 13 (12)C13, (4)C19 | 3.4 | 17.5 | 10.6 | P16D14M |
| 30 | 0U MEDIO | L6-30P | 5.0 | 24 | 13 (20)C13, (4)C19 | 58.7 | 2.0 | 2.1 | P24D07M | |
| 30 | 0U COMPLETO | L6-30P | 5.0 | 38 | 13 (32)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P38D25M | |
| 50 | 0U COMPLETO | CS8265C | 8.3 | 36 | 13 (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36D26M | |
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Monitoreo de Entrada
(Serie MI)
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas T | |||
| 100-120/200-240VAC, Tritásica | 30 1U L21-30P 8.6 6 (6)C19 1.7 17.5 10.6 P06D17M | ||||
| 30 | 0U MEDIO | L21-30P | 8.6 | 24 | |
| 30 | 0U COMPLETO | L21-30P 8.6 30 | |||
| 30 | 0U COMPLETO | L21-30P 8.6 38 | |||
| 208VAC, Tritásica | 30 1U L15-30P 8.6 6 (6)C19 1.7 17.5 10.6 P06D16M | ||||
| 50 | 1U | CS8365C | 14.4 | 6 | |
| 30 | 0U MEDIO | L15-30P | 8.6 | 24 | |
| 30 | 0U COMPLETO | L15-30P | 8.6 | 36 | |
| 50 | 0U COMPLETO | CS3865 | 14.4 | 36 | |
| 50 | 0U COMPLETO | CS8365C | 10.0 | 36 | |
| 50 | 0U COMPLETO | CS8365C | 14.4 | 24 | |
| 60 | 0U COMPLETO | IEC 60309 3P+E 9h (IP44) | 17.3 | 36 | |
| 60 | 0U COMPLETO | IEC 60309 3P+E 9h (IP44) | 17.3 | 24 | |
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Monitoreo de Entrada
(Serie MI)
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Monitoreo y Switcheo
(Serie MS)
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Monitoreo y Switcheo
(Serie MS)
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Monitoreo y Switcheo
(Serie MS)
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | |||
| 415VAC, Trifásica | 30 | OU COMPLETO - Ancho+ | NEMA L22-30P 17.3 48 (48)C13 74.0 3.3 2.1 P48E04M | ||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 48 (48)C13 74.0 3.3 2.1 P48E03M | ||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 48 (48)C13 74.0 3.3 2.1 P48E11M | ||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E05M | ||||||
| 30 | OU COMPLETO - Ancho+ | NEMA L22-30P 17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E06M | |||||||
| 30 | OU COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E12M | ||||||
(la tabla continúa en la siguiente página)
NORTE AMÉRICA Monitoreo y Switcheo por Salida (Serie MSP0)
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | |||||
| 100-240VAC, Monofásica | 30 0U COMPLETO L6-30P 5.0 24 (20)C13, (4)C19 68.9 2.0 2.1 P24G01M | ||||||||||
| 30 0U COMPLETO L6-30P 5.0 36 (30)C13, (6)C19 68.9 2.0 2.1 P36G18M | |||||||||||
| 100-240VAC, Trifásica | 30 | 0U COMPLETO | L21-30P | 8.6 | 24 | (18)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P24G03M | |
| 30 | 0U COMPLETO | L21-30P | 8.6 | 36 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36G19M | ||
| 208VAC, Trifásica | 30 | 0U COMPLETO | 8.6 | 24 | (18)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P24G02M | ||
| 30 | 0U COMPLETO | 8.6 | 36 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36G22M | |||
| 50 | 0U COMPLETO | CS3865 | 14.4 | 36 | (24)C13, (12)C19 | 68.9 | 2.3 | 2.9 | P36G30M | ||
| 50 | 0U COMPLETO | 14.4 | 24 | (12)C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24G04M | |||
| 50 | 0U COMPLETO | 10.0 | 36 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36G20M | |||
| 60 0U COMPLETO | IEC 60309 3P+E 9h (IP44) | 17.3 | 36 | (24)C13, (12)C19 | 66 | 2.3 | 2.9 | P36G31M | |||
| 60 | 0U COMPLETO | IEC 60309 3P+E 9h (IP44) | 17.3 | 24 | (12)C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24G05M | ||
| 415VAC, Trifásica | 20 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 11.5 | 36 | (24)C13, (12)C19 | 66 | 2.3 | 2.9 | P36G32M | ||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 17.3 | 36 | (24)C13, (12)C19 | 66 | 2.3 | 2.9 | P36G33M | |||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | (12)C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24G09M | |||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | (18)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P24G13M | |||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | (24)C13 | 2.0 | 2.1 | P24G14M | ||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 | 24 | (12)C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24G15M | |||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 | 24 | (18)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P24G16M | |||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 | 24 | (24)C13 | 2.0 | 2.1 | P24G17M | ||||
| 30 | 0U COMPLETO | 17.3 | 24 | (12)C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24G10M | |||
| 30 | 0U COMPLETO | 17.3 | 24 | (18)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P24G18M | |||
| 30 | 0U COMPLETO | 17.3 | 24 | (24)C13 | 2.0 | 2.1 | P24G19M | ||||
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Monitoreo y Switcheo por Salida
(Serie MSP0)
(la tabla continúa en la siguiente página)
NORTE AMÉRICA
Serie Básica
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas | Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | ||||
| 100-240VAC, Monofásica | 15 1U NEMA 5-15P 1.4 12 (12)5-20R 1.6 17.5 2.0 P12B01M | ||||||||||
| 20 1U NEMA 5-20P 1.9 12 (12)5-20R 1.6 17.5 2.0 P12B19M | |||||||||||
| 20 1U NEMA L5-20P 1.9 12 (12)5-20R 1.6 17.5 2.0 P12B30M | |||||||||||
| 20 1U NEMA L6-20P 3.3 12 (12)C13 1.6 17.5 2.0 P12B46M | |||||||||||
| 30 1U NEMA L6-30P 5.0 12 (12)C13 1.7 17.5 7.8 P12B47M | |||||||||||
| 50 1U CS8265C 8.3 | 6 (6)C19 | 1.7 17.5 7.8 P06B48M | |||||||||
| 30 2U NEMA L5-30P 2.9 16 (16)5-20R 3.4 17.5 7.8 P16B41M | |||||||||||
| 15 | 0U MITAD | NEMA 5-15P | 1.4 | 16 | (16)5-20R | 32.2 | 2.0 | 2.1 | P16B04M | ||
| 20 | 0U MITAD | NEMA 5-20P | 1.9 | 16 | (16)5-20R | 32.2 | 2.0 | 2.1 | P16B07M | ||
| 20 | 0U MITAD | NEMA L5-20P | 1.9 | 16 | (16)5-20R | 32.2 | 2.0 | 2.1 | P16B08M | ||
| 20 | 0U MITAD | NEMA L5-20P | 1.9 | 22 | (20)C13, (2)C19 | 32.2 | 2.0 | 2.1 | P22B05M | ||
| 20 | 0U MITAD | NEMA L6-20P | 3.3 | 22 | (20)C13, (2)C19 | 32.2 | 2.0 | 2.1 | P22B10M | ||
| 30 | 0U MITAD | NEMA L5-30P | 2.9 | 22 | (22)5-20R | 32.2 | 2.0 | 2.1 | P22B09M | ||
| 30 | 0U MITAD | NEMA L6-30P | 5.0 | 20 | (20)C13 | 32.2 | 2.0 | 2.1 | P20B16M | ||
| 30 | 0U MEDIO | NEMA L6-30P | 5.0 | 24 | (20)C13, (4)C19 | 58.7 | 2.0 | 2.1 | P24B15M | ||
| 30 | 0U MEDIO | NEMA L6-30P | 5.0 | 42 | (36)C13, (6)C19 | 58.7 | 2.0 | 2.1 | P42B17M | ||
| 50 | 0U MEDIO | CS8265C | 8.3 | 36 | (30)C13, (6)C19 | 58.7 | 2.0 | 2.1 | P36B18M | ||
| 50 | 0U MEDIO | 50A Hardwire | 8.3 | 36 | (30)C13, (6)C19 | 58.7 | 2.0 | 2.1 | P36B20M | ||
| 208VAC, Trifásica | 30 | 1U | NEMA L15-30P | 8.6 | 6 | (6)C19 | 1.7 | 17.5 | 7.8 | P06B49M | |
| 30 | 1U | NEMA L21-30P | 8.6 | 6 | (6)C19 | 1.7 | 17.5 | 7.8 | P06B50M | ||
| 50 | 1U | CS8365C | 14.4 | 6 | (6)C19 | 1.7 | 17.5 | 7.8 | P06B02M | ||
| 30 1U | IEC 60309 3P+E 9h 60A (IP44) | 17.3 6 | (6)C19 | 1.7 17.5 | 7.8 P06B03M | ||||||
| 50 | 0U MITAD | NEMA L15-30P | 8.6 | 18 | (18)C13 | 32.2 | 2.0 | 2.1 | P18B21M | ||
| 60 | 0U MITAD | NEMA L21-30P | 8.6 | 18 | (18)C13 | 32.2 | 2.0 | 2.1 | P18B24M | ||
| 30 | 0U MEDIO | NEMA L15-30P | 8.6 | 36 | (30)C13, (6)C19 | 58.7 | 2.0 | 2.1 | P36B22M | ||
| 30 | 0U MEDIO | NEMA L21-30P | 8.6 | 30 | (24)C13, (3)C19, (3)5-20R | 58.7 2.0 | 2.1 P30B25M | ||||
| 30 | 0U MEDIO | NEMA L21-30P | 8.6 | 36 | (30)C13, (6)C19 | 58.7 | 2.0 | 2.1 | P36B26M | ||
| 30 | 0U COMPLETO | NEMA L15-30P | 8.6 | 42 | (36)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P42B23M | ||
| 30 | 0U COMPLETO | NEMA L21-30P | 8.6 | 42 | (36)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P42B27M | ||
| 50 | 0U COMPLETO | CS8365C | 10.0 | 42 | (36)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P42B28M | ||
| 60 | 0U COMPLETO | IEC 60309 3P+E 9h 60A (IP44) | 17.3 | 24 | (12)C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24B14M | ||
NORTE AMÉRICA
Serie Básica
| Entrada de Corriente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas | Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | |||
| 230VAC, Monofásica | 16 1U | IEC 60309 2P+E 6h 16A (IP44) | 3.7 12 (12)C13 | 41.5 | 443.5 49.9 P12B34M | |||||
| 32 1U | IEC 60309 2P+E 6h 32A (IP44) | 7.4 6 (6)C19 | 43.5 | 443.5 197.4 P06B35M | ||||||
| 32 1U | IEC 60309 2P+E 6h 32A (IP44) | 7.4 12 (12)C13 | 43.5 | 443.5 197.4 P12B36M | ||||||
| 16 0U MITAD | IEC 60309 2P+E 6h 16A (IP44) | 3.7 22 (20)C13, | (2)C19 817.0-52.0 53.0 P22B39M | |||||||
| 32 0U MITAD | IEC 60309 2P+E 6h 32A (IP44) | 7.4 20 (20)C13 | 817.0 | 52.0 53.0 P20B40M | ||||||
| 32 | 0U MEDIO | IEC 60309 2P+E 6h 32A (IP44) | 7.4 | 30 | (24)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | ||
| 32 | 0U MEDIO | IEC 60309 2P+E 6h 32A (IP44) | 7.4 | 42 | (36)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | ||
| 48 | 0U MEDIO | IEC 60309 2P+E 6h 63A (IP44) | 11.0 | 36 | (30)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | ||
| 230/400VAC, Tritásica | 16 1U | IEC 60309 3P+N+E 6h 16A (IP44) | 11.0 | 6 (6)C19 | 41.5-443.5 49.9 P06B37M | |||||
| 32 1U | IEC 60309 3P+N+E 6h 32A (IP44) | 22.0 6 (6)C19 | 43.5 | 443.5 197.4 P06B38M | ||||||
| 16 | 0U MEDIO | IEC 60309 3P+N+E 6h 16A (IP44) | 11.0 | 42 | (36)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | ||
| 16 | 0U MEDIO | IEC 60309 3P+N+E 6h 16A (IP44) | 11.0 | 30 | (24)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | ||
| 32 0U COMPLETO | IEC 60309 3P+N+E 6h 32A (IP44) | 22.0 | 24 | (12)C13, (12)C19 | 1750.0 | 52.0 | 53.0 | |||
| 32 0U COMPLETO | IEC 60309 3P+N+E 6h 32A (IP44) | 22.0 | 42 | (30)C13, (12)C19 | 1750.0 | 55.0 | 53.0 | |||
(la tabla continúa en la siguiente página)
INTERNACIONAL
Monitoreo de Entrada
(Serie MI)
(la tabla continúa en la siguiente página)
INTERNATIONAL
Monitoreo y Switcheo
(Serie MS)
| Entrada de Corriente por Fase | Factor de Forma | Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas | Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | |
| 100-240VAC, Monofásica | 16 1U IEC 60309 2P+E 6h | 3.7 8 (8)C13 44.0 443.5 | 269.8 | P08E25M | ||||||
| 16 0U MITAD IEC 60309 2P+E 6h | 3.7 16 (12)C13, | (4)C19 | 917.0 | 52.0 | 53.0 | P16E27M | ||||
| 16 | 0U MEDIO | IEC 60309 2P+E 6h | 3.7 | 24 | (20)C13, | (4)C19 | 1490.0 | 52.0 | ||
| 200-240VAC, Monofásica | 32 1U IEC 60309 2P+E 6h | 7.4 8 (8)C13 44.0 443.5 | 269.8 | P08E05M | ||||||
| 32 2U IEC 60309 2P+E 6h | 7.4 16 (12)C13, | (4)C19 | 87.0 | 443.5 | 269.8 | R16E26M | ||||
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 24 | (20)C13, | (4)C19 | 1750.0 | 52.0 | ||
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 32 | (24)C13, | (8)C19 | 1750.0 | 52.0 | ||
| 32 | 0U COMPLETO - Ancho | IEC 60309 2P+E 6h | 7.4 | 44 | (38)C13, | (6)C19 | 1750.0 | 85.0 | ||
| 200-240/346-415VAC, Trifásica | 16 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 11.0 | 24 | (18)C13, | (6)C19 | 1750.0 | 52.0 | |
| 16 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 11.0 | 36 | (30)C13, | (6)C19 | 1750.0 | 52.0 | ||
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 22.0 | 24 | (12)C13, | (12)C19 | 1750.0 | 52.0 | ||
| 32 | 0U COMPLETO - Ancho | IEC 60309 3P+N+E 6h | 22.0 | 36 | (24)C13, | (12)C19 | 1750.0 | 85.0 |
(la tabla continúa en la siguiente página)
INTERNACIONAL
Monitoreo y Switcheo por Salida
(Serie MSP0)
| Entrada de Corriente por Fase | Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas | Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | ||
| 100-240VAC, Monofásica | 16 1U IEC 60309 2P+E 6h 3.7 8 (8)C13 44.0 443.5 269.8 P08G10M | |||||||||
| 16 | 0U MEDIO | IEC 60309 2P+E 6h | 3.7 | 24 | (20)C13, (4)C19 | 1490.0 | 52.0 | 53.0 | P24G11M | |
| 200-240VAC, Monofásica | 32 1U IEC 60309 2P+E 6h 7.4 8 (8)C13 44.0 443.5 269.8 P08G12M | |||||||||
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 24 | (20)C13, (4)C19 | 1750.0 | 52.0 | 53.0 | P24G06M | |
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 32 | (24)C13, (8)C19 | 1750.0 | 52.0 | 53.0 | P32G13M | |
| 32 | 0U COMPLETO - Ancho | IEC 60309 2P+E 6h | 7.4 | 44 | (38)C13, (6)C19 | 1750.0 | 85.0 | 53.0 | P44G14M | |
| 200-240/346-415VAC, Trifásica | 16 | 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 11.0 | 36 | (24)C13, (12)C19 | 1679.0 | 58.0 | 75.0 | P36G32M |
| 16 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 11.0 | 36 | (30)C13, (6)C19 | 1750.0 | 52.0 | 53.0 | P36G15M | |
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 22.0 | 36 | (24)C13, (12)C19 | 1679.0 | 58.0 | 75.0 | P36G33M | |
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 22.0 | 24 | (12)C13, (12)C19 | 1750.0 | 52.0 | 53.0 | P24G08M | |
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 22.0 | 36 | (24)C13, (12)C19 | 1750.0 | 85.0 | 53.0 | P36G16M | |
| 63 | 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 44.4 | 36 | (24)C13, (12)C19 | 1679.0 | 58.0 | 75.0 | P36G34M | |
(la tabla continúa en la siguiente página)
INTERNACIONAL
Serie Básica
Accesorios ambientales y de seguridad que se conectan directamente a la iPDU G5. Nota: El controlador de la PDU SmartZone™ G5 de Panduit puede administrar un máximo de 8 sensores. Consulte el Manual del Usuario para obtener detalles completos.
| Descripción | Dimensiones L x A x A (pulg.) | Longitud (pies) | N° de parte de Panduit |
| Sensor de Temperatura 1.73 x 0.83 x 0.43 6.56 EA001 | |||
| Sensor de Temperatura + Humedad 1.73 x 0.83 x 0.43 6.56 EB001 | |||
| Sensor de temperatura Triple +Humedad 1.73 x 0.83 x 0.43 6.56 EC001 | |||
| Agua - Cuerda 2.36 x 2.36 x 0.87 6.56 ED001 | |||
| Agua - Spot 2.36 x 2.36 x 0.87 16.40 EE001 | |||
| Hub de 3 sensores 3.35 x 1.26 x 1.06 n/a EF001 | |||
| Agua - Extensión de Cuerda n/a 6.56 | EG001 | ||
| Contacto de Puerta (magnético de dos piezas) | 1.73 x 0.83 x 0.43(1.14 x 0.67 x 0.28for magnet) | 3.28 ACA01 | |
| Entrada de Contacto Seco | 1.73 x 0.83 x 0.43 9.84 ACC01 | ||
| Tira de luz USB | 15 x 1 x 0.5 | 5.0 ACD01 | |
EA001
EB001
EC001
ED001
EE001
EF001
EG001
ACA01
ACC01
ACD01
Manija de seguridad SmartZone™ y accesorios que se acoplan a la manija
| Descripción | Dimensiones L x A x A (pulg.) | Longitud (pies) | N° de parte de Panduit |
| Manija de seguridad SmartZoneTM con sensor de humedad y lector de tarjetas | n/a | n/a | ACF05 |
| Manija de seguridad SmartZoneTM con sensor de humedad y lector de tarjetas + teclado | n/a | n/a | ACF06 |
| Sensor T + puerta de SmartZoneTM | n/a | 7.64 | ACF10 |
| Sensor 3T + puerta SmartZoneTM | n/a | 9.84 | ACF11 |
| Arnés de Manija a iPDU SmartZoneTM | n/a | 9.12 | ACF20 |
ACF05 ACF06
ACF10
ACF11
ACF20
Accesorios
Cables de Alimentación de Doble Bloqueo
(Aprobado por UL, CE, VDE, TUV)
| Color Descripción Clasificaciones | Calibre/Area de Sección Transversal | Longitud m (pies) | Número de Parte (10 piezas) | |||||
| Rojo | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 2 (0.6) | LPCA01-X |  |  |  |
| Rojo | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 4 (1.2) | LPCA02-X | |||
| Rojo | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 6 (1.8) | LPCA03-X | C14 | C13 | |
| Rojo | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 8 (2.4) | LPCA04-X | |||
| Azul | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 2 (0.6) | LPCA06-X |  |  |  |
| Azul | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 4 (1.2) | LPCA07-X | |||
| Azul | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 6 (1.8) | LPCA08-X | C14 C13 | ||
| Azul | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 8 (2.4) | LPCA09-X | |||
| Negro | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 2 (0.6) | LPCA11-X |  |  |  |
| Negro | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 4 (1.2) | LPCA12-X | |||
| Negro | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 6 (1.8) | LPCA13-X | C14 | C13 | |
| Negro | Cable de Alimentación de Bloqueo, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | ^2 | 8 (2.4) | LPCA14-X | |||
Accesorios
Cables de Alimentación de Doble Bloqueo
(Aprobado por UL, CE, VDE, TUV)
| Color Descripción Clasificaciones | Calibre/Area de Sección Transversal | Longitud m (pies) | Número de Parte (10 piezas) | ||||
| Rojo | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 2 (0.6) LPCB01-X |  IEC C20 IEC C19 |  | |
| Rojo | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 4 (1.2) LPCB02-X | |||
| Rojo | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 6 (1.8) LPCB03-X | |||
| Rojo | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 8 (2.4) LPCB04-X | |||
| Azul | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 2 (0.6) LPCB06-X |  IEC C20 IEC C19 |  | |
| Azul | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 4 (1.2) LPCB07-X | |||
| Azul | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 6 (1.8) LPCB08-X | |||
| Azul | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 8 (2.4) LPCB09-X | |||
| Negro | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 2 (0.6) LPCB11-X |  IEC C20 IEC C19 |  | |
| Negro | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 4 (1.2) LPCB12-X | |||
| Negro | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 6 (1.8) LPCB13-X | |||
| Negro | Cable de Alimentación de Bloqueo, IEC C20 a IEC C19 | 16A/250V 15 AWG/1.5mm | ^2 | 8 (2.4) LPCB14-X | |||
SUBSIDIARIAS DE PANDUIT EN LATINOAMÉRICA
PANDUIT MÉXICO
Tel: 01800 112 7000
01800 112 9000
PANDUIT CHILE
Tel: (562) 2820-4215
PANDUIT COLOMBIA
Tel: (571) 427-6238
PANDUIT PERÚ
Tel: (511) 712-3925
Para mayor información visite www.panduit.com
Contáctenos vía correo latam-info@panduit.com
Para soporte técnico llame al 01 800 969 4200
o envíe un correo techsupportlatam@panduit.com
