| Tipo de producto | Sensor de temperatura y humedad |
| Marca | Panduit |
| Modelo | EB001 |
| Dimensiones (L x An x Al) | 4,4 x 2,1 x 1,1 cm (1,73 x 0,83 x 0,43 pulgadas) |
| Peso | Aproximadamente 30 g |
| Alimentación | Alimentado por el bus de la PDU SmartZone G5 |
| Funciones principales | Medición de temperatura y humedad relativa, transmisión de datos a la unidad de distribución de energía (PDU) |
| Material de la carcasa | Plástico ABS |
| Grado de protección | IP20 (uso interior) |
| Rango de temperatura | 0 °C a 60 °C (medición) |
| Rango de humedad | 5 % a 95 % HR (sin condensación) |
| Precisión de temperatura | ±0,5 °C |
| Precisión de humedad | ±3 % HR |
| Longitud del cable | 2 m (6,56 pies) |
| Compatibilidad | PDU SmartZone G5 de Panduit (hasta 8 sensores por controlador) |
| Instalación | Conexión directa al puerto de la PDU, fijación con soporte adhesivo o tornillos |
| Mantenimiento y limpieza | Desempolvado con un paño seco y no abrasivo. No utilizar disolventes. |
| Seguridad | Ninguna instrucción de seguridad específica – uso en entorno seco y no agresivo |
| Piezas de repuesto y reparabilidad | No reparable – producto sellado. Contactar al servicio técnico de Panduit en caso de defecto. |
| Garantía | Garantía estándar de 3 años (ampliable a 5 años) |
| Información general | Sensor inteligente para entorno de datacenter, permite monitoreo en tiempo real de temperatura y humedad a través de la interfaz web de la PDU. |
Preguntas frecuentes - EB001 Panduit
¿Cómo instalar el sensor EB001?
El sensor EB001 se conecta directamente al puerto dedicado de una PDU SmartZone G5 de Panduit. Se puede fijar con el soporte adhesivo incluido o con tornillos. No se requiere configuración adicional: es reconocido automáticamente por la PDU.
¿Cuál es el número máximo de sensores EB001 por controlador?
El controlador de la PDU SmartZone G5 puede gestionar hasta 8 sensores (todos los modelos combinados).
¿El sensor EB001 es compatible con generaciones anteriores de PDU Panduit?
No, el EB001 está diseñado específicamente para la serie SmartZone G5. No es compatible con generaciones anteriores.
¿Cuáles son las dimensiones exactas del sensor EB001?
Las dimensiones son de 4,4 cm x 2,1 cm x 1,1 cm (1,73 x 0,83 x 0,43 pulgadas).
¿Se puede usar el sensor en exteriores?
No, el EB001 está destinado para uso interior solamente (grado IP20). No debe exponerse a la humedad o a la intemperie.
¿Cómo limpiar el sensor EB001?
Use un paño seco y no abrasivo para desempolvar suavemente la carcasa. No use disolventes ni productos líquidos.
¿Qué hacer si el sensor ya no funciona?
Verifique primero la conexión a la PDU. Si el problema persiste, el sensor no es reparable. Contacte al soporte técnico de Panduit para una posible cobertura bajo garantía.
¿Cuál es la precisión de las mediciones del EB001?
La precisión en temperatura es de ±0,5 °C y en humedad relativa de ±3 % HR.
¿Puedo conectar el sensor a una PDU que no sea Panduit?
No, el EB001 utiliza un protocolo propietario y solo se puede conectar a una PDU SmartZone G5 de Panduit.
¿El sensor requiere alimentación externa?
No, el sensor está alimentado directamente por el bus de la PDU a través del cable de conexión. No se requiere ninguna pila o adaptador de corriente.
Preguntas de los usuarios sobre EB001 Panduit
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Aún no hay preguntas. Sé el primero en hacer una.
Descarga las instrucciones para tu Regleta eléctrica en formato PDF gratis! Encuentra tus instrucciones EB001 - Panduit y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EB001 de la marca Panduit.

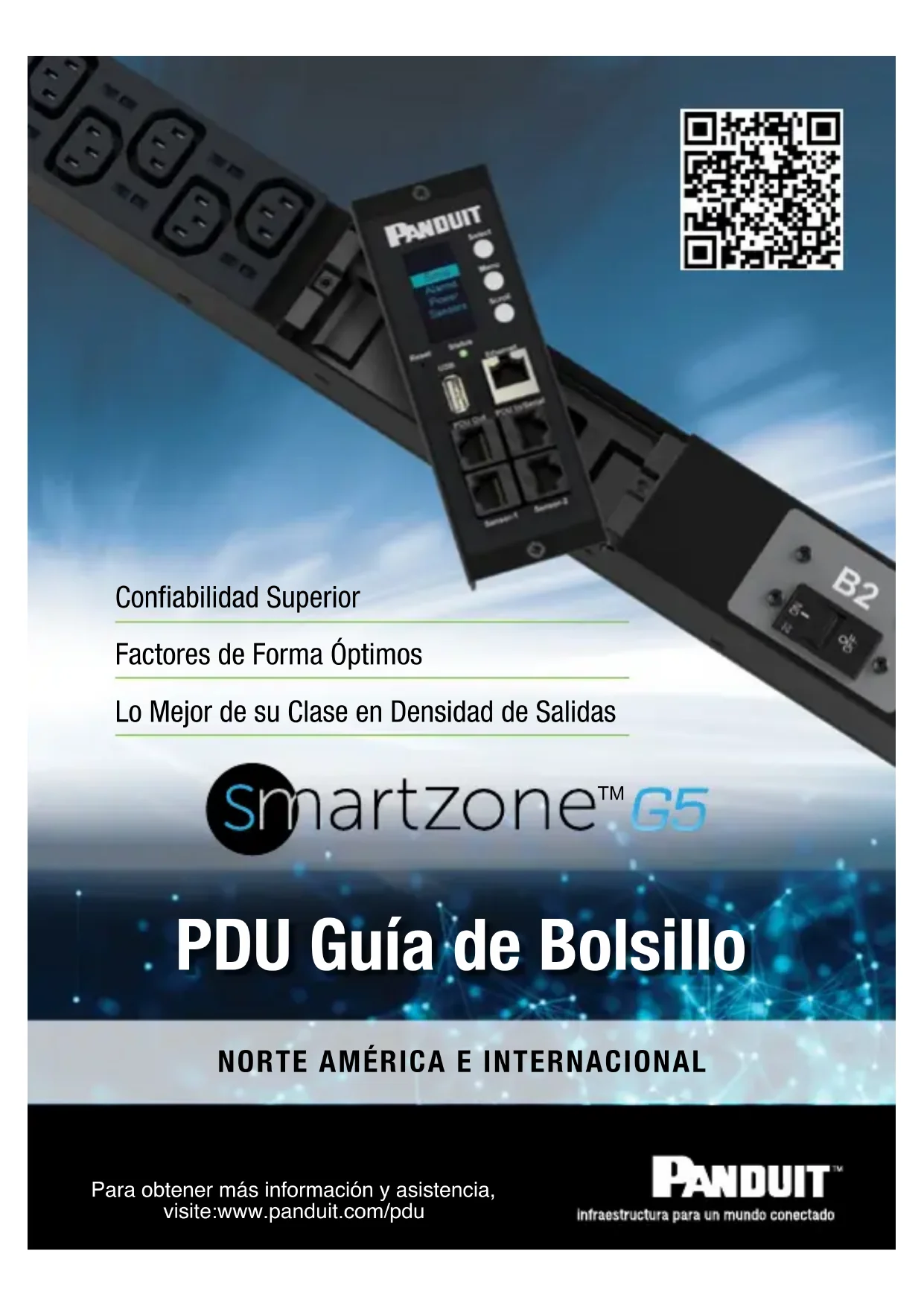

MANUAL DE USUARIO EB001 Panduit
Confiabilidad Superior
Factores de Forma Óptimos
Lo Mejor de su Clase en Densidad de Salidas
PDU Guía de Bolsillo
NORTE AMÉRICA E INTERNACIONAL

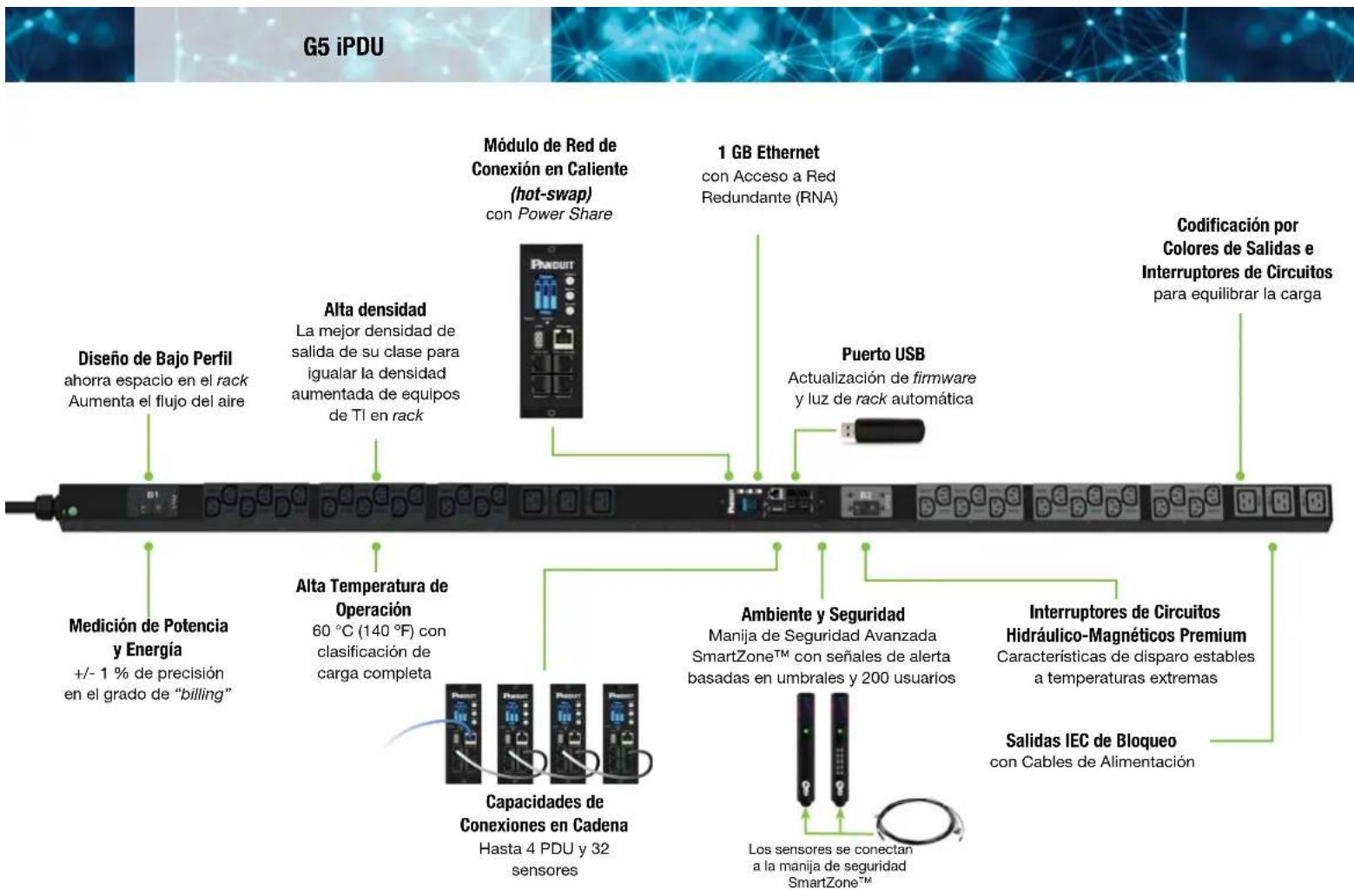

Bienvenidos a la Serie G5 de PDUs y Accesorios de Panduit
Familias de Productos
Calidad y Confiabilidad
Garantía estandar de 3 años.
Extendida de 5 años.
Conexión Ethernet de 1GB
Reduce el tiempo de implementación y la mano deoba, ya que la PDU negotiation automatistically switches de red de 1GB.
Altas Temperatas
Construido con componentes premium para soportar 60^ (140^) en energia completa.
Monitoreo en Tiempo Real
Monitoreo en tiempo real de energia, ambiente y seguridad de gabinete.
Alta Potencia
Diseño unico de salidas para alta densidad de salute.
Accesorios Plug & Play
Variedad de accesos ambientales y de control de acces a gabinetes.
Controlador Escalable y de Conexión en Caliente (hot-swap)
Controlador de Conexión en Caliente (hot-swap), con pantalla OLED de gran&tamaño.
Interfaz Web para Multiples Dispositivos
Experiencia mejorada para nosotros con una WebGUI autoajustable que detecta el dispositivo en el que se enquirytra.
Seguridad Mejorada
Seguidad mejora con
encriptacion asiometria
avanzada,basada en
certificados,valida y
fortalecida mediante multiples
herramrientas de escaneo de
seguidad.
Multicolor
Una variedad de chasis de PDU, cables de alimentacion y cinchos para cables de differentes colocres.
Monitoreo de Entrada (Serie MI)
Monitoreo inteligente de potencia aggregada de entrada y de rama para identificar rápddamente problemas de energia y recuperar la calidad de energia disponible o infrutilizada a el nivel de la unidad de distribución de energia.
Monitoreo y Switcheo (Serie MS)
Monitoreo inteligente de potencia aggregada de entrada y de rama con switching de nivel de calidad para開放es individuales o grupos de開放s, lo que permitece secuenciar el encendido/apagado, reiniciar equipos o restringir el uso no autorizzato de cada calidad.
Monitoreo por Salida (Serie MPO)
Monitoreo inteligente de potencia aggregada de entrada, de rama y de salute individual para identificar rápidamente posibles problemas de energia, recuperar la capacité de energia disponible o infrautilizada a nivel de calidad. Permite una optimización más granular de la capacité de energia.
Monitoreo y Switcheo por Salida (MSP0 Series)
Monitoreo intelligente de potencia de entrada aggregada, de rama y calidad individual con switching a nivel de calidad para salidas individuales o equipos de salidas, lo que permitecuencias el encendido/apagado, reinicier equipos o restringir del uso no autorizzato de cada calidad.
PDUs Básicas
Unidad de distribución de energia no inteligente con性和 compacto que proporciona energia confiable para soluciones de bajo costo.
Accesorios
Se ofrece una amplia variedad de sensores ambientales inteligentes y dispositivos de seguridad para ser realizados con unidades de distribución de energia inteligentes. Internacional se ofrecen cables de alimentacion de doble bloqueo para usar con todas las unidades de distribución de energia.
| NORTE AMérica Monitóre de Entrada (Serie MI) | |||||||||
| Entrada de Corrente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | |||
| 100-240VAC, Monofásica | 15 1U 5-15P 1.4 8 (8)5-20R 1.7 17.5 10.6 P08D09M | ⑥ | |||||||
| 20 1U 5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08D10M | ⑥ | ||||||||
| 20 1U L5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08D11M | ⑥ | ||||||||
| 20 1U L6-20P 3.3 12 | (12)C13 1.7 17.5 | 10.6 P12D13M | ⑥ | ||||||
| 15 0U MITAD | 5-15P | 1.4 16 | ⑥ (16)5-20R | 32.2 | 2.0 | 2.1 | P16D20M | ||
| 20 0U MITAD | 5-20P | 1.9 16 | ⑥ (16)5-20R | 32.2 | 2.0 | 2.1 | P16D21M | ||
| 20 0U MITAD | L5-20P | 1.9 16 | ⑥ (16)5-20R | 32.2 | 2.0 | 2.1 | P16D22M | ||
| 30 0U MEDIO | L5-30P | 2.9 24 | ⑥ (24)5-20R | 58.7 | 2.0 | 2.1 | P24D23M | ||
| 20 0U MEDIO | L6-20P | 3.3 24 | ⑥ (20)C13, (4)C19 | 58.7 | 2.0 | 2.1 | P24D24M | ||
| 30 2U | L5-30P | 2.9 16 | ⑥ (16)5-20R | 3.4 | 17.5 | 10.6 | P16D12M | ||
| 200-240VAC, Monofásica | 30 2U | L6-30P | 5.0 16 | ⑥ (12)C13, (4)C19 | 3.4 | 17.5 | 10.6 | P16D14M | |
| 30 0U MEDIO | L6-30P | 5.0 24 | ⑥ (20)C13, (4)C19 | 58.7 | 2.0 | 2.1 | P24D07M | ||
| 30 0U COMPLETE | L6-30P | 5.0 38 | ⑥ (32)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P38D25M | ||
| 50 0U COMPLETE | CS8265C | 8.3 36 | ⑥ (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36D26M | ||
(la tabla continua en la siguiente pagina)
| NORTE AMérica Monitoreo de Entrada (Serie MI) | |||||||||
| Corrientepor Fase Factor de Forma Tipo de Plug de Entrada | PotenciaAparente(KVA) | NúmerodeSalidas Tipo de Salida | Longitud(pulg.) | Ancho(pulg.) | Profundidad(pulg.) enposión delsalida | No de parte dePanduit | |||
| 100-120/200-240VAC,Tritírica | 30 1U L21-30P 8.6 6 (6)C19 1.7 17.5 10.6 P06D17M | (18)C13, (6)C19 | 58.7 2.0 | 2.1 | P24D01M | ||||
| 30 0U MEDIO | L21-30P | 8.6 | 24 | ||||||
| 30 0U COMPLETEO | L21-30P 8.6 30 | (18)C13, (6)C19, | 68.9 2.0 | 2.1 | P30D02M | ||||
| 30 0U COMPLETEO | L21-30P 8.6 38 | (30)C13, (6)C19, | 68.9 2.0 | 2.1 | P38D28M | ||||
| 208VAC,Tritírica | 30 1U L15-30P 8.6 6 (6)C19 1.7 17.5 10.6 P06D16M | (6)C19 | 1.7 17.5 | 10.6 | P06D18M | ||||
| 50 1U | CS8365C | 14.4 | 6 | ||||||
| 30 0U MEDIO | L15-30P | 8.6 | 24 | (18)C13, (6)C19 | 58.7 2.0 | 2.1 | P24D27M | ||
| 30 0U COMPLETEO | L15-30P | 8.6 | 36 | (30)C13, (6)C19 | 68.9 2.0 | 2.1 | P36D08M | ||
| 50 0U COMPLETEO | CS3865 | 14.4 | 36 | (24)C13, (12)C19 | 70 2.2 | 3.1 | P36D30M | ||
| 50 0U COMPLETEO | CS8365C | 10.0 | 36 | (30)C13, (6)C19 | 68.9 2.0 | 2.1 | P36D29M | ||
| 50 0U COMPLETEO | CS8365C | 14.4 | 24 | (12)C13, (12)C19 | 68.9 2.0 | 2.1 | P24D31M | ||
| 60 0U COMPLETEO | IEC 60309 3P+E 9h(IP44) | 17.3 | 36 | (24)C13, (12)C19 | 70 2.2 | 3.1 | P36D31M | ||
| 60 0U COMPLETEO | IEC 60309 3P+E 9h(IP44) | 17.3 | 24 | (12)C13, (12)C19 | 68.9 2.0 | 2.1 | P24D34M | ||
| NORTE AMERICA Monitoreo de Entrada (Serie MII) | |||||||||
| Corrente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salda | N° de parte de Panduit | |||
| 45VAC, Trásica | 30 1U | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 6 (6)C19 | 1.7 | 17.5±0.6 P06D01M | ||||
| 30 1U | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 6 (6)C19 | 1.7 | 17.5±0.6 P06D03M | |||||
| 30 1U NEMA L22-30P 17.3 6 (6)C19 | 17.3 6 (6)C19 | 17.5 10.6 P06D02M | |||||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | ||||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 | 24 | ||||||
| 30 0U COMPLETO | NEMA L22-30P | 17.3 | 24 | ||||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 36 | ||||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 | 36 | ||||||
| 30 0U COMPLETO | NEMA L22-30P | 17.3 | 36 | ||||||
| 30 0U COMPLETO - Ancho | NEMA L22-30P | 17.3 | 48 | ||||||
| 30 0U COMPLETO - Ancho | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 48 | ||||||
| 30 0U COMPLETO - Ancho | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 | 48 | ||||||
| 30 0U COMPLETO + | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 42 | ||||||
| 30 0U COMPLETO + | NEMA L22-30P | 17.3 | 42 | ||||||
| 30 0U COMPLETO + | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 | 42 | ||||||
(la tabla continua en laARRY pagsina)
| NORTE AMERICA Monitoreo y Sutcheo (Serie MS) | ||||||||||
| Corrente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparenche (kVA) | Número de Salidas | Grupo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | |||
| 100-240VAC, Monofásica | 15 1U 5-15P 1.4 8 (8)5-20R 1.7 17.5 10.6 P08E14M | (16)5-20R | 3.4 | 17.5 | 10.6 | P16E17M | ||||
| 20 1U 5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08E15M | (12)5-20R | 36.1 | 2.0 | 2.1 | P12E20M | |||||
| 20 1U L5-20P 1.9 8 (8)5-20R 1.7 17.5 10.6 P08E16M | (12)5-20R | 36.1 | 2.0 | 2.1 | P12E21M | |||||
| 20 1U L6-20P 3.3 8 (8)C13 1.7 17.5 10.6 P08E18M | (12)C13, (4)C19 | 36.1 | 2.0 | 2.1 | P12E22M | |||||
| 30 2U | L5-30P | 2.9 | 16 | (18)5-20R | 58.7 | 2.0 | 2.1 | P18E23M | ||
| 15 0U MITAD | 5-15P | 1.4 | 12 | (12)C13, (4)C19 | 3.4 | 17.5 | 10.6 | P16E19M | ||
| 20 0U MITAD | 5-20P | 1.9 | 12 | (20)C13, (4)C19 | 68.9 | 2.0 | 2.1 | P24E28M | ||
| 20 0U MITAD | L5-20P | 1.9 | 12 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36E33M | ||
| 20 0U MITAD | L6-20P | 3.3 | 16 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36E35M | ||
| 30 0U MEDIO | L5-30P | 2.9 | 18 | (18)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P24E29M | ||
| 200-240VAC, Monofásica | 30 2U | L6-30P | 5.0 | 16 | (20)C13, (4)C19 | 68.9 | 2.0 | 2.1 | P24E28M | |
| 30 0U COMPLETEO | L6-30P | 5.0 | 24 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36E33M | ||
| 30 0U COMPLETEO | L6-30P | 5.0 | 36 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36E33M | ||
| 100-120/240VAC, Trifásica | 30 0U COMPLETEO | L21-30P | 8.6 | 36 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36E35M | |
| 208VAC, Trifásica | 30 0U COMPLETEO | L15-30P | 8.6 | 24 | (18)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P24E29M | |
| 30 0U COMPLETEO | L15-30P | 8.6 | 36 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36E34M | ||
| 50 0U COMPLETEO | CS8365C | 10.0 | 36 | (30)C13, (6)C19 | 68.9 | 2.0 | 2.1 | P36E12M | ||
| 60 0U COMPLETEO | IEC 60309 3P+E 9h (IP44) | 17.3 | 24 | (12)C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24E32M | ||
(la tabla continua en la siguiente pagina)
| NORTE AMERICA Monitoreo y Switcheo (Serie MS) | ||||||||
| Corrente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparenche (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | ||
| 415VAC, Tráfásica | 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 24 (12)C13, | (12)G19 68.9 2.0 2-1 P24E05M | ||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 24 (18)C13, | (6)C19 68.9 2.0 2-1 P24E07M | |||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 24 (24)C13 | 68.9 2-9 2.1 P24E08M | |||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 24 (12)C13, | (12)G19 68.9 2.0 2-1 P24E09M | |||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 24 (18)C13, | (6)C19 68.9 2.0 2-1 P24E10M | |||||
| 30 0U COMPLETO | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 24 (24)C13 | 68.9 2-9 2.1 P24E11M | |||||
| 30 0U COMPLETO NEMA L22-30P 17.3 24 (12)C13, | (12)C19 68.9 2.0 2-1 P24E06M | |||||||
| 30 0U COMPLETO NEMA L22-30P 17.3 24 (18)C13, | (6)C19 68.9 2.0 2-1 P24E12M | |||||||
| 30 0U COMPLETO NEMA L22-30P 17.3 24 (24)C13 | 68.9 2.0 2.1 P24E13M | |||||||
| 30 0U COMPLETO - Ancho | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 36 (24)C13, | (12)G19 68.9 3.3 2-1 P36E01M | |||||
| 30 0U COMPLETO - Ancho | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 36 (30)C13, | (6)C19 68.9 3.3 2-1 P36E03M | |||||
| 30 0U COMPLETO - Ancho | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 36 (24)C13, | (12)G19 68.9 3.3 2-1 P36E04M | |||||
| 30 0U COMPLETO - Ancho | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 36 (30)C13, | (6)C19 68.9 3.3 2-1 P36E05M | |||||
| 30 0U COMPLETO - Ancho | NEMA L22-30P 17.3 36 (24)C13, | (12)C19 68.9 3.3 2.1 P36E02M | ||||||
| 30 0U COMPLETO - Ancho | NEMA L22-30P 17.3 36 (30)C13, | (6)C19 68.9 3.3 2.1 P36E06M | ||||||
(la tabla continua en laARRYe pagina)
| NORTE AMERICA Monitoreo y Switcheo (Serie MS) | |||||||||
| Entrada de Corrente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparenche (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | No de parte de Panduit | |||
| 45VAC, Tráfísica | 30 | 0U COMPLETO - Ancho+ | NEMA L22-30P 17.3 48 (48)C13 74.0 3.3 2.45P48E04M | ||||||
| 30 | 0U COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 48 (48)C13 74.0 3.3 2.1 P48E03M | ||||||
| 30 | 0U COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 48 (48)C13 74.0 3.3 2.1 P48E11M | ||||||
| 30 | 0U COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 EP48E05M | ||||||
| 30 | 0U COMPLETO - Ancho+ | NEMA L22-30P 17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 P48E06M | |||||||
| 30 | 0U COMPLETO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 48 (42)C13, (6)C19 74.0 3.3 2.1 EP48E12M | ||||||
(la tabla continua en lasuma page)
| NORTE AMÉRICA Monitoreo y Switcheo por Salida (Serie MSP0) | ||||||||||
| Entrada de Corrente por Fase Factor de Forma Tipo de Entrada | Potencia Aparenche (kVA) | Número de Salidas Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit | ||||
| 30 U COMPLETE L6-30P 5.0 24 (20)C13, (4)C19 68.9 2.0 2.1 P24G01M | ||||||||||
| 30 U COMPLETE L6-30P 5.0 36 (30)C13, (6)C19 68.9 2.0 2.1 P36G18M | ||||||||||
| Tejas del Triésica | 30 U COMPLETE | L21-30P | 8.6 | 24 | ||||||
| 30 U COMPLETE | L21-30P | 8.6 | 36 | |||||||
| 208VAC, Trífisica | 30 U COMPLETE | 8.6 | 24 | |||||||
| 30 U COMPLETE | 8.6 | 36 | ||||||||
| 50 U COMPLETE | CS3865 | 14.4 | 36 | |||||||
| 50 U COMPLETE | 14.4 | 24 | ||||||||
| 50 U COMPLETE | 10.0 | 36 | ||||||||
| 60 U COMPLETE | IEC 60309 3P+E 9h (IP44) | 17.3 | 36 | |||||||
| 60 U COMPLETE | IEC 60309 3P+E 9h (IP44) | 17.3 | 24 | |||||||
| 415VAC, Trífisica | 20 U COMPLETE | IEC 60309 3P+N+E 6h (IP44) | 11.5 | 36 | ||||||
| 30 U COMPLETE | IEC 60309 3P+N+E 6h (IP44) | 17.3 | 36 | |||||||
| 30 U COMPLETE | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | P24G15M | ||||||
| 30 U COMPLETE | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 310 U COMPLETE | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEE 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60308 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60308 3P+N+E 6h 30A (IP67) | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60308 3P+N+E | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60308 3P+N+E | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60308 3P+N+E | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60307 3P+N+E | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60307 3P+N+E | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC 60307 3P+N+E | 17.3 | 24 | |||||||
| 30 U COMPLETE | IEC S12C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24G17M | |||||
| 30 U COMPLETE | IEC S12C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24G10M | |||||
| 30 U COMPLETE | IEC S12C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24G18M | |||||
| 30 U COMPLETE | IEC S12C13, (12)C19 | 68.9 | 2.0 | 2.1 | P24G19M | |||||
| NORTE AMERICA Monitoreo y Switcheo por Salida (Serie MSP0) | ||||||||||
| Corriente Por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparente (kVA) | Número de Salidas | Tópoa de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | No de parte de Panduit | |||
| 415VAC, Trásica | 30 | OU COMPLETEO - Ancho | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 36 (24)C13, | (12)G19 68.9 3.3 2-1 P36G01M | |||||
| 30 | OU COMPLETEO - Ancho | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 36 (30)C13, | (6)G19 68.9 3.3 2-1 P36G03M | ||||||
| 30 | OU COMPLETEO - Ancho | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 36 (24)C13, | (12)G19 68.9 3.3 2-1 P36G04M | ||||||
| 30 | OU COMPLETEO - Ancho | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 36 (30)C13, | (6)G19 68.9 3.3 2-1 P36G05M | ||||||
| 30 | OU COMPLETEO - Ancho | NEMA L22-30P 17.3 36 (24)C13, | (12)C19 68.9 3.3 2.1 P36G02M | |||||||
| 30 | OU COMPLETEO - Ancho | NEMA L22-30P 17.3 36 (30)C13, | (6)C19 68.9 3.3 2.1 P36G06M | |||||||
| 30 | OU COMPLETEO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 48 (48)C13 74.0 3-3 2.1 P48G03M | |||||||
| 30 | OU COMPLETEO - Ancho+ | NEMA L22-30P 17.3 48 (48)C13 74.0 3-3 2.1 P48G04M | ||||||||
| 30 | OU COMPLETEO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 48 (48)C13 74.0 3-3 2.1 P48G12M | |||||||
| 30 | OU COMPLETEO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP67) | 17.3 48 (42)C13, | (6)C19 74.0 3.3 2-1 P48G05M | ||||||
| 30 | OU COMPLETEO - Ancho+ | NEMA L22-30P 17.3 48 (42)C13, | (6)C19 74.0 3.3 2.1 P48G06M | |||||||
| 30 | OU COMPLETEO - Ancho+ | IEC 60309 3P+N+E 6h 30A (IP44) | 17.3 48 (42)C13, | (6)C19 74.0 3.3 2-1 P48G13M | ||||||
| 60 0U COMPLETEO | IEC 60309 3P+N+E 6h (IP44) | 34.5 36 (24)C13, | (12)G19 66 2.3 2-9 P36G34M | |||||||
(la tabla continua en laARRY pagsina)
| NORTE AMérica Serie Básica | |||||||||
| Corrente por Fase Factor de Forma Tipo de Entrada | Potencia Aparenche (kVA) | Número de Salidas | Tipido de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posión de salida | N° de parte de Panduit | ||
| 100-240VAC, Monofásica | 15 1U NEMA 5-15P 1.4 12 (12)5-20R 1.6 17.5 2.0 P12B01M | ||||||||
| 20 1U NEMA 5-20P 1.9 12 (12)5-20R 1.6 17.5 2.0 P12B19M | |||||||||
| 20 1U NEMA L5-20P 1.9 12 (12)5-20R 1.6 17.5 2.0 P12B30M | |||||||||
| 20 1U NEMA L6-20P 3.3 12 (12)C13 1.6 17.5 2.0 P12B46M | |||||||||
| 30 1U NEMA L6-30P 5.0 12 (12)C13 1.7 17.5 7.8 P12B47M | |||||||||
| 50 1U CS8265C 8.3 6 (6)C19 | 1.7 17.5 7.8 | P06B48M | |||||||
| 30 2U NEMA L5-30P 2.9 16 (16)5-20R 3.4 17.5 7.8 P16B41M | |||||||||
| 15 0U MITAD | NEMA 5-15P | 1.4 | 16 | ||||||
| 20 0U MITAD | NEMA 5-20P | 1.9 | 16 | ||||||
| 20 0U MITAD | NEMA L5-20P | 1.9 | 16 | ||||||
| 20 0U MITAD | NEMA L5-20P | 1.9 | 22 | ||||||
| 20 0U MITAD | NEMA L6-20P | 3.3 | 22 | ||||||
| 30 0U MITAD | NEMA L5-30P | 2.9 | 22 | ||||||
| 30 0U MITAD | NEMA L6-30P | 5.0 | 20 | ||||||
| 30 0U MEDIO | NEMA L6-30P | 5.0 | 24 | ||||||
| 30 0U MEDIO | NEMA L6-30P | 5.0 | 42 | ||||||
| 50 0U MEDIO | CS8265C | 8.3 | 36 | ||||||
| 50 0U MEDIO | 50A Hardwire | 8.3 | 36 | ||||||
| 208VAC, Infásica | 30 1U | NEMA L15-30P | 8.6 | 6 | |||||
| 30 1U | NEMA L21-30P | 8.6 | 6 | ||||||
| 50 1U | CS8365C | 14.4 | 6 | ||||||
| 30 1U | IEC 60309 3P+E 9h 60A (IP44) | 17.3 6 | |||||||
| 50 0U MITAD | NEMA L15-30P | 8.6 | 18 | ||||||
| 60 0U MITAD | NEMA L21-30P | 8.6 | 18 | ||||||
| 30 0U MEDIO | NEMA L15-30P | 8.6 | 36 | ||||||
| 30 0U MEDIO | NEMA L21-30P | 8.6 | 30 | ||||||
| 30 0U MEDIO | NEMA L21-30P | 8.6 | 36 | ||||||
| 30 0U COMPLETO | NEMA L15-30P | 8.6 | 42 | ||||||
| 30 0U COMPLETO | NEMA L21-30P | 8.6 | 42 | ||||||
| 50 0U COMPLETO | CS8365C | 10.0 | 42 | ||||||
| 60 0U COMPLETO | IEC 60309 3P+E 9h 60A (IP44) | 17.3 | 24 | ||||||
NORTE AMÉRICA
Serie Básica
| 230VAC, Monóásica | Entrada de Corrente por Fase Factor de Forma Tipo de Plug de Entrada | Potencia Aparenche (kVA) | Número de Salidas | Tópo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profunda (pulg.) en posición de salida | No de parte de Panduit | |
| 16 1U | IEC 60309 2P+E 6h 16A (IP44) | 3.7 12 (12)C13 | 41.5 443.5 49.9 P12B34M | ||||||
| 32 1U | IEC 60309 2P+E 6h 32A (IP44) | 7.4 6 (6)C19 | 43.5 443.5 197.4 P06B35M | ||||||
| 32 1U | IEC 60309 2P+E 6h 32A (IP44) | 7.4 12 (12)C13 | 43.5 443.5 197.4 P12B36M | ||||||
| 16 0U MITAD | IEC 60309 2P+E 6h 16A (IP44) | 3.7 22 (20)C13, | (2)G19 | 817.0 | 52.0 53.0 P22B39M | ||||
| 32 0U MITAD | IEC 60309 2P+E 6h 32A (IP44) | 7.4 20 (20)C13 | 817.0 | 52.0 53.0 P20B40M | |||||
| 32 0U MEDIO | IEC 60309 2P+E 6h 32A (IP44) | 7.4 | 30 | (24)C13, | (6)C19 | 1490.0 | 52.0 | 53.0 | |
| 32 0U MEDIO | IEC 60309 2P+E 6h 32A (IP44) | 7.4 | 42 | (36)C13, | (6)C19 | 1490.0 | 52.0 | 53.0 | |
| 48 0U MEDIO | IEC 60309 2P+E 6h 63A (IP44) | 11.0 | 36 | (30)C13, | (6)C19 | 1490.0 | 52.0 | 53.0 | |
| 230/40VAC, Tríásica | 16 1U | IEC 60309 3P+N+E 6h 16A (IP44) | 11.0 | 6 (6)C19 | 41.5 443.5 49.9 P06B37M | ||||
| 32 1U | IEC 60309 3P+N+E 6h 32A (IP44) | 22.0 6 (6)C19 | 43.5 443.5 197.4 P06B38M | ||||||
| 16 0U MEDIO | IEC 60309 3P+N+E 6h 16A (IP44) | 11.0 | 42 | (36)C13, | (6)C19 | 1490.0 | 52.0 | 53.0 | |
| 16 0U MEDIO | IEC 60309 3P+N+E 6h 16A (IP44) | 11.0 | 30 | (24)C13, | (6)C19 | 1490.0 | 52.0 | 53.0 | |
| 32 0U COMPLETEO | IEC 60309 3P+N+E 6h 32A (IP44) | 22.0 | 24 | (12)C13, | (12)C19 | 1750.0 | 52.0 | 53.0 | |
| 32 0U COMPLETEO | IEC 60309 3P+N+E 6h 32A (IP44) | 22.0 | 42 | (30)C13, | (12)C19 | 1750.0 | 55.0 | 53.0 | |
(la tabla continua en laARRYEE pagina)
| INTERNACIONAL Monitoreo de Entrada (Serie MI) | |||||||||
| 100-240VAC, Monofásica | Entrada de Corriente por Fase | Factor de Forma | Potencia Aparenche (kVA) | Número de Salidas | Tonto de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en posición de salida | N° de parte de Panduit |
| 16 1U IEC 60309 2P+E 6h | 3.7 12 (12)C13 | 44.0 | 443.5 | 269.8 | P12D36M | ||||
| 16 0U MEDIO IEC 60309 | 2P+E 6h | 3.7 24 | (20)C13, | (4)C19 | |||||
| 200-240VAC, Monofásica | 32 | 2U | IEC 60309 2P+E 6h | 7.4 | 16 | (12)C13, | (4)C19 | 87.0 | 443.5 |
| 32 | 0U MEDIO | IEC 60309 2P+E 6h | 7.4 | 24 | (20)C13, | (4)C19 | 1490.0 | 52.0 | |
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 34 | (28)C13, | (6)C19 | 1750.0 | 52.0 | |
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 42 | (36)C13, | (6)C19 | 1750.0 | 52.0 | |
| 200-240/346-415 VAC, Trifásica | 16 | 1U | IEC 60309 3P+N+E 6h | 11.0 | 6 | (6)C19 | 44.0 | 443.5 | 269.8 |
| 32 | 1U | IEC 60309 3P+N+E 6h | 22.0 | 6 | (6)C19 | 44.0 | 443.5 | 269.8 | |
| 16 | 0U MEDIO | IEC 60309 3P+N+E 6h | 11.0 | 30 | (24)C13, | (6)C19 | 1490.0 | 52.0 | |
| 16 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 11.0 | 42 | (36)C13, | (6)C19 | 1750.0 | 52.0 | |
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 22.0 | 24 | (12)C13, | (12)C19 | 1750.0 | 52.0 | |
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 22.0 | 42 | (30)C13, | (12)C19 | 1750.0 | 52.2 | |
(la tabla continua en laARRYEE pagsina)
| INTERNATIONAL Monitoreo y Switcheo (Serie MS) | ||||||||||
| Entrada de Corriente por Fase | Factor de Forma | Tipo de Plug de Entrada | Potencia Aparenche (kVA) | Número de Salidas | Tipo de Salida | Longitud (pulg.) | Ancho (pulg.) | Profundidad (pulg.) en pos山坡 de salida | Nº de parte de Panduit | |
| 100-240VAC, Monofásica | 16 1U IEC 60309 2P+E 6h | 3.7 8 (8)C13 | 44.0 443.5 | 269.8 | P08E25M | |||||
| 16 0U MITAD IEC 60309 2P+E 6h | 3.7 16 (12)C13, | (4)C19 | 917.0 | 52.0 53.0 | P16E27M | |||||
| 16 0U MEDIO | IEC 60309 2P+E 6h | 3.7 | 24 | |||||||
| 200-240VAC, Monofásica | 32 1U IEC 60309 2P+E 6h | 7.4 8 (8)C13 | 44.0 443.5 | 269.8 | P08E05M | |||||
| 32 2U IEC 60309 2P+E 6h | 7.4 16 (12)C13, | (4)C19 | 87.0 | 443.5 | 269.8 | R16E26M | ||||
| 32 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 24 | |||||||
| 32 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 32 | |||||||
| 32 0U COMPLETO - Ancho | IEC 60309 2P+E 6h | 7.4 | 44 | |||||||
| 200-240/346-415VAC, Trifásica | 16 0U COMPLETO | IEC 60309 3P+N+E 6h | 11.0 | 24 | ||||||
| 16 0U COMPLETO | IEC 60309 3P+N+E 6h | 11.0 | 36 | |||||||
| 32 0U COMPLETO | IEC 60309 3P+N+E 6h | 22.0 | 24 | |||||||
| 32 0U COMPLETO - Ancho | IEC 60309 3P+N+E 6h | 22.0 | 36 | |||||||
(la tabla continua en lasuma page)
INTERNACIONAL
Monitoreo y Switcheo por Salida
(Serie MSP0)
| Entrada de Corrente por Fase | Factor de Forma Tipo de Plug de Entrada | Potencia Aparenche (kVA) | Número de Salidas | ||
| 100-240VAC, Monofásica | 16 1U IEC 60309 2P+E 6h 3.7 8 (8)C13 44.0 443.5 | 269.8 | P08G10M | ||
| 16 | 0U MEDIO | IEC 60309 2P+E 6h | 3.7 | 24 | |
| 200-240VAC, Monofásica | 32 1U IEC 60309 2P+E 6h 7.4 8 (8)C13 44.0 443.5 | 269.8 | P08G | ||
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 24 | |
| 32 | 0U COMPLETO | IEC 60309 2P+E 6h | 7.4 | 32 | |
| 32 | 0U COMPLETO - Ancho | IEC 60309 2P+E 6h | 7.4 | 44 | |
| 200-240/346-415VAC, Trifásica | 16 | 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 11.0 | 36 |
| 16 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 11.0 | 36 | |
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 22.0 | 36 | |
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 22.0 | 24 | |
| 32 | 0U COMPLETO | IEC 60309 3P+N+E 6h | 22.0 | 36 | |
| 63 | 0U COMPLETO | IEC 60309 3P+N+E 6h (IP44) | 44.4 | 36 | |
| Tipode Salida | Longitud(pulg.) | Ancho(pulg.) | Profundidad(pulg.) enposión desalida | N°de partede Panduit |
| (20)C13, (4)C19 | 1490.0 | 52.0 | 53.0 | P24G11M |
| (20)C13, (4)C19 | 1750.0 | 52.0 | 53.0 | P24G06M |
| (24)C13, (8)C19 | 1750.0 | 52.0 | 53.0 | P32G13M |
| (38)C13, (6)C19 | 1750.0 | 85.0 | 53.0 | P44G14M |
| (24)C13, (12)C19 | 1679.0 | 58.0 | 75.0 | P36G32M |
| (30)C13, (6)C19 | 1750.0 | 52.0 | 53.0 | P36G15M |
| (24)C13, (12)C19 | 1679.0 | 58.0 | 75.0 | P36G33M |
| (12)C13, (12)C19 | 1750.0 | 52.0 | 53.0 | P24G08M |
| (24)C13, (12)C19 | 1750.0 | 85.0 | 53.0 | P36G16M |
| (24)C13, (12)C19 | 1679.0 | 58.0 | 75.0 | P36G34M |
(la tabla continua en la siguiente pagina)
| 100-240VAC, Monofásica | Entrada de Corrente por Fase | Factor de Firma | Tonto de Plug de Entrada | Potencia Aparenche (kVA) | Número de Salidas | 9f7.0 52.0 53.0 P22B39M | |||
| 32 | 1U | IEC 60309 2P+E 6h 16A 3.7 12 (12)C13 44.0 443.5 269.8 P12B34MP | (6)C19 | 44.0 | 443.5 | 269.8 | |||
| 32 | 1U | IEC 60309 2P+E 6h 32A | 7.4 | 6 | (12)C13 | 44.0 | 443.5 | 269.8 | |
| 32 | OU MITAD | IEC 60309 2P+E 6h 32A | 7.4 | 12 | (20)C13 | 917.0 | 52.0 | 53.0 | |
| 32 | OU MEDIO | IEC 60309 2P+E 6h 32A | 7.4 | 20 | (24)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | |
| 32 | OU MEDIO | IEC 60309 2P+E 6h 32A | 7.4 | 42 | (24)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | |
| 63 | OU MEDIO | IEC 60309 2P+E 6h 63A | 11.0 | 36 | (24)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | |
| 200-240VAC, Trifásica | 16 | 1U | IEC 60309 3P+N+E 6h 16A | 11.0 | 6 | (6)C19 | 44.0 | 443.5 | 269.8 |
| 32 | 1U | IEC 60309 3P+N+E 6h 32A | 22.0 | 6 | (6)C19 | 44.0 | 443.5 | 269.8 | |
| 16 | OU MEDIO | IEC 60309 3P+N+E 6h 16A | 11.0 | 42 | (24)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | |
| 16 | OU MEDIO | IEC 60309 3P+N+E 6h 16A | 11.0 | 30 | (36)C13, (6)C19 | 1490.0 | 52.0 | 53.0 | |
| 32 | OU COMPLETO IEC 60309 3P+N+E 6h 32A | 22.0 | 24 | (12)C13, (12)C19 | 1750.0 | 52.0 | 53.0 | ||
| 32 | OU COMPLETO IEC 60309 3P+N+E 6h 32A | 22.0 | 42 | (30)C13, (12)C19 | 1750.0 | 52.2 | 53.0 | ||
Accesorios
Accesorios ambientales y de seguidad que se conectan directamente a la IPDU G5.
Note: El controlador de la PDU SmartZone™ G5 de Panduit pueda administrar un máximo de 8 sensores. Consulte el Manual del Nombre para Obtener délatres completos.
| Descripción | Dimensiones L x A x A (pulg.) | Longitud (pies) | N de parte de Panduit |
| Sensor de Temperatura 1.73 x 0.83 x 0.43 6.56 EA001 | |||
| Sensor de Temperatura + Humedad 1.73 x 0.83 x 0.43 6.56 EB001 | |||
| Sensor de temperatura Triple + Humedad 1.73 x 0.83 x 0.43 6.56 EC001 | |||
| Agua - Cuerda 2.36 x 2.36 x 0.87 6.56 ED001 | |||
| Agua - Spot 2.36 x 2.36 x 0.87 16.40 EE001 | |||
| Hub de 3 senores 3.35 x 1.26 x 1.06 n/a EF001 | |||
| Agua - Extensaión de Cuerda n/a 6.56 | EG001 | ||
| Contacto de Puerta (magnétique de dos piezas) | 1.73 x 0.83 x 0.43 (1.14 x 0.67 x 0.28 for magnet) | 3.28 ACA01 | |
| Entrada de Contacto Seco | 1.73 x 0.83 x 0.43 9.84 ACC01 | ||
| Tira de luz USB | 15 x 1 x 0.5 | 5.0 ACD01 | |
| EA001 | EB001 | EC001 | ED001 |
| EE001 | EF001 | EG001 | |
| ACA01 | ACC01 | ACD01 | |
Manija de seguidad SmartZone™ y accesorios que se acoplan a la manija
| Descripción | Dimensiones L. x A x A (pulg.) | Longitud (pies) | N° de parte de Panduit |
| Manija de seguridad SmartZone™ con sensor de humedad y lector de tarjetas | n/a | n/a | ACF05 |
| Manija de sécurité SmartZone™ con sensor de humedad y lector de tarjetas + teclado | n/a | n/a | ACF06 |
| Sensor T + puerta de SmartZone™ | n/a | 7.64 | ACF10 |
| Sensor 3T + puerta SmartZone™ | n/a | 9.84 | ACF11 |
| Arnés de Manija a iPDU SmartZone™ | n/a | 9.12 | ACF20 |
ACF10
ACF11
ACF20
Accesorios
Cables de Alimentacion de Doble Bloqueo
(Aprobado por UL, CE, VDE, TUV)
| Color Descripción Classificaciones | Calibre/Area de Sección Transversal | Longitud m (pies) | Número de Parte (10 piezas) | |
| Rojo | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 2 (0.6) LPCA01-X |
| Rojo | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 4 (1.2) LPCA02-X |
| Rojo | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 6 (1.8) LPCA03-X |
| Rojo | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 8 (2.4) LPCA04-X |
| Azul | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 2 (0.6) LPCA06-X |
| Azul | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 4 (1.2) LPCA07-X |
| Azul | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 6 (1.8) LPCA08-X |
| Azul | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 8 (2.4) LPCA09-X |
| Negro | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 2 (0.6) LPCA11-X |
| Negro | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 4 (1.2) LPCA12-X |
| Negro | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 6 (1.8) LPCA13-X |
| Negro | Cable de Alimentación de Bloqueco, IEC C14 a IEC C13 | 10A/250V 17 AWG/1.0mm | 2 | 8 (2.4) LPCA14-X |
Accesorios
Cables de Alimentacion de Doble Bloqueo
(Aprobado por UL, CE, VDE, TUV)
Color Descripción Clasificaciones
Calibre/Area de Seccion Transversal
| Rojo | Cable de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Rojo | Cable de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Rojo | Cable de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Rocio | Cable de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Azul | Cable de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Azul | Cable de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Azul | Care de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Azul | Cable de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Negro | Cable de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Negro | Cable de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Negro | Care de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Negro | Cable de Alimentación de Bloqueo, IEC C20a IEC C19 | 16A/250V 15 AWG/1.5mm | 2 |
| Longitud m (pies) | Número de Parte (10 piezas) | ||
| 2 (0.6) LPCB01-X | IEC C20 IEC C19 | ||
| 4 (1.2) LPCB02-X | |||
| 6 (1.8) LPCB03-X | |||
| 8 (2.4) LPCB04-X | |||
| 2 (0.6) LPCB06-X | IEC C20 IEC C19 | ||
| 4 (1.2) LPCB07-X | |||
| 6 (1.8) LPCB08-X | |||
| 8 (2.4) LPCB09-X | |||
| 2 (0.6) LPCB11-X | IEC C20 IEC C19 | ||
| 4 (1.2) LPCB12-X | |||
| 6 (1.8) LPCB13-X | |||
| 8 (2.4) LPCB14-X | |||
SUBSIDIARIAS DE PANDUIT EN LATINOAMÉRICA
PANDUIT MÉXICO
Tel: 01800 112 7000
01800 112 9000
PANDUIT COLOMBIA
Tel: (571) 427-6238
PANDUIT CHILE
Tel: (562) 2820-4215
PANDUIT PERU
Tel: (511) 712-3925
Para mayor informacion visita www.panduit.com
Contáctenos via correo latam-info@panduit.com
Para soporte专业技术llame al 01 800 969 4200
o envie un correo techsupportlatam@panduit.com
