MANUAL DE USUARIO PV 20 USB PEAVEY

3. Haga caso de todos los consejos.

4. Siga todas las instrucciones.

5. No usar este aparato cerca del agua.

6. Limpiar solamente con una tela seca.

7. No bloquear ninguna de las salidas de ventilación. Instalar de acuerdo a las instrucciones del fabricante.

8. No instalar cerca de ninguna fuente de calor como radiadores, estufas, hornos u otros aparatos (incluyendo amplificadores) que produzcan calor. 9. No retire la patilla protectora del enchufe polarizado o de tipo “a Tierra”. Un enchufe polarizado tiene dos puntas, una de ellas más ancha que la otra. Un enchufe de tipo “a Tierra” tiene dos puntas y una tercera “a Tierra”. La punta ancha (la tercera ) se proporciona para su seguridad. Si el enchufe proporcionado no encaja en su enchufe de red, consulte a un electricista para que reemplaze su enchufe obsoleto. 10. Proteja el cable de alimentación para que no sea pisado o pinchado, particularmente en los enchufes, huecos, y los puntos que salen del aparato.

11. Usar solamente añadidos/accesorios proporcionados por el fabricante.

12. Usar solamente un carro, pie, trípode, o soporte especificado por el fabricante, o vendido junto al aparato. Cuando se use un carro, tenga cuidado al mover el conjunto carro/aparato para evitar que se dañe en un vuelco. No suspenda esta caja de ninguna manera.

13. Desenchufe este aparato durante tormentas o cuando no sea usado durante largos periodos de tiempo.

14. Para cualquier reparación, acuda a personal de servicio cualificado. Se requieren reparaciones cuando el aparato ha

sido dañado de alguna manera, como cuando el cable de alimentación o el enchufe se han dañado, algún líquido ha sido derramado o algún objeto ha caído dentro del aparato, el aparato ha sido expuesto a la lluvia o la humedad, no funciona de manera normal, o ha sufrido una caída. 15. Nunca retire la patilla de Tierra.Escríbanos para obtener nuestro folleto gratuito “Shock Hazard and Grounding” (“Peligro de Electrocución y Toma a Tierra”). Conecte el aparato sólo a una fuente de alimentación del tipo marcado al lado del cable de alimentación.

16. Si este producto va a ser enracado con más equipo, use algún tipo de apoyo trasero.

17. Nota para el Reino Unido solamente: Si los colores de los cables en el enchufe principal de esta unidad no corresponden con los terminales en su enchufe‚ proceda de la siguiente manera: a) El cable de color verde y amarillo debe ser conectado al terminal que está marcado con la letra E‚ el símbolo de Tierra (earth)‚ coloreado en verde o en verde y amarillo. b) El cable coloreado en azul debe ser conectado al terminal que está marcado con la letra N o el color negro. c) El cable coloreado en marrón debe ser conectado al terminal que está marcado con la letra L o el color rojo. 18. Este aparato eléctrico no debe ser sometido a ningún tipo de goteo o salpicadura y se debe tener cuidado para no poner objetos que contengan líquidos, como vasos, sobre el aparato. 19. El interruptor de en/lejos en esta unidad no rompe ambos lados de la red primaria. La energía peligrosa puede ser presente dentro del chasis cuando el interruptor de en/lejos está en el de la posición. El tapón de la red o el acoplador del aparato son utilizados como el desconecta dispositivo, el desconecta dispositivo se quedará fácilmente operable. 20. La exposición a altos niveles de ruido puede causar una pérdida permanente en la audición. La susceptibilidad a la pérdida de audición provocada por el ruido varía según la persona, pero casi todo el mundo perderá algo de audición si se expone a un nivel de ruido suficientemante intenso durante un tiempo determinado. El Departamento para la Salud y para la Seguridad del Gobierno de los Estados Unidos (OSHA) ha especificado las siguientes exposiciones al ruido permisibles:

Duración por Día en Horas Nivel de Sonido dBA, Respuesta Lenta

o menos 115 De acuerdo al OSHA, cualquier exposición que exceda los límites arriba indicados puede producir algún tipo de pérdida en la audición. Protectores para los canales auditivos o tapones para los oídos deben ser usados cuando se opere con este sistema de sonido para pre- venir una pérdida permanente en la audición, si la exposición excede los límites indicados más arriba. Para protegerse de una exposición a altos niveles de sonido potencialmente peligrosa, se recomienda que todas las personas expuestas a equipamiento capaz de producir altos niveles de presión sonora, tales como este sistema de amplificación, se encuentren protegidas por protectores auditivos mientras esta unidad esté operando. GUARDE ESTAS INSTRUCCIONES! SPANISHFRENCH

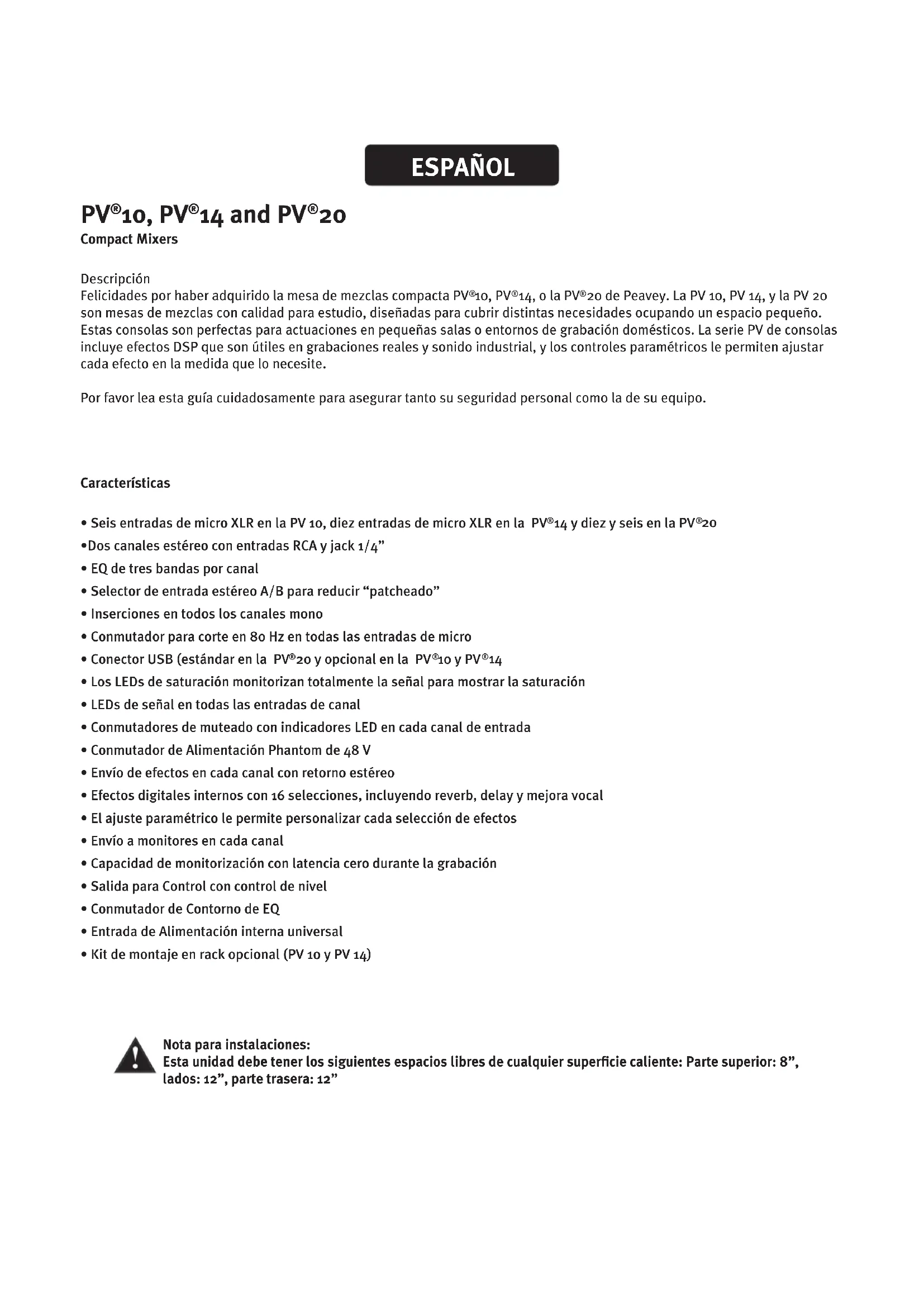

Compact Mixers Descripción Felicidades por haber adquirido la mesa de mezclas compacta PV

20 de Peavey. La PV 10, PV 14, y la PV 20 son mesas de mezclas con calidad para estudio, diseñadas para cubrir distintas necesidades ocupando un espacio pequeño. Estas consolas son perfectas para actuaciones en pequeñas salas o entornos de grabación domésticos. La serie PV de consolas incluye efectos DSP que son útiles en grabaciones reales y sonido industrial, y los controles paramétricos le permiten ajustar cada efecto en la medida que lo necesite. Por favor lea esta guía cuidadosamente para asegurar tanto su seguridad personal como la de su equipo. Características

• Seis entradas de micro XLR en la PV 10, diez entradas de micro XLR en la PV

14 y diez y seis en la PV

• Dos canales estéreo con entradas RCA y jack 1/4”

• EQ de tres bandas por canal

• Selector de entrada estéreo A/B para reducir “patcheado”

• Inserciones en todos los canales mono

• Conmutador para corte en 80 Hz en todas las entradas de micro

• Conector USB (estándar en la PV

20 y opcional en la PV

• Los LEDs de saturación monitorizan totalmente la señal para mostrar la saturación

• LEDs de señal en todas las entradas de canal

• Conmutadores de muteado con indicadores LED en cada canal de entrada

• Conmutador de Alimentación Phantom de 48 V

• Envío de efectos en cada canal con retorno estéreo

• Efectos digitales internos con 16 selecciones, incluyendo reverb, delay y mejora vocal

• El ajuste paramétrico le permite personalizar cada selección de efectos

• Envío a monitores en cada canal

• Capacidad de monitorización con latencia cero durante la grabación

• Salida para Control con control de nivel

• Conmutador de Contorno de EQ

• Entrada de Alimentación interna universal

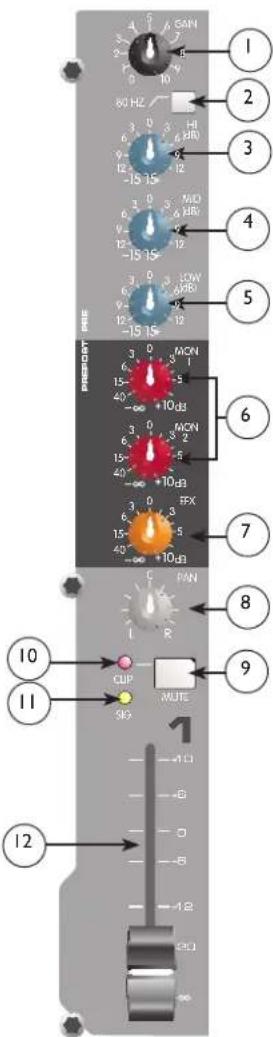

• Kit de montaje en rack opcional (PV 10 y PV 14) ESPAÑOL Nota para instalaciones: Esta unidad debe tener los siguientes espacios libres de cualquier supercie caliente: Parte superior: 8”, lados: 12”, parte trasera: 12”Ganancia Este control establece el nivel nominal de operación del canal. La ganan- cia de entrada puede ser ajustada entre un rango muy amplio para com- pensar voces muy suaves o baterías muy altas. Para maximizar la relación señal-ruido, la ganancia debería ser ajustada al nivel apropiado, con el control de nivel del canal (12) a 0. Si el LED de Clip se enciende y continúa encendido, intente reducir la ganancia. Corte de graves a 80 Hz El corte de graves tiene una frecuencia de corte de 80 Hz. Cuando se enciende, puede mejorar la claridad quitando las bajas frecuencias que ensucian una mezcla de sonido. Esta característica es especialmente útil cuando se toca en un espacio abierto en un día ventoso o en un esce- nario ruidoso, de sonido hueco. Este tipo de ruidos ambientales pueden restarle potencia a su equipo de sonido. Al encender este conmutador, se quitarán esas frecuencias del sistema y se recuperará la potencia cuando sea necesario. EQ de Altos Un control activo de tono (tipo “shelving”:±15 dB) que varía el nivel en las frecuencias altas. EQ de Medios Un control activo (pico depresión:±15 dB) que varía el nivel en las frecuen- cias medias. EQ de Graves Un control activo de tono (tipo “shelving”:±15 dB) que varía el nivel en las frecuencias bajas. Cuidado: El aumento excesivo de las bajas frecuencias causa un consu- mo mayor de potencia e incrementa la posibilidad de dañar los altavoces. Envío a Monitores (Envio MON nr. 2 solo en la PV

20 ) Este control ajusta el nivel de la señal del canal que es enviada a la salida de monitores. La señal es enviada antes del control de canal pero es posterior a la EQ. Envío de Efectos Este control ajusta el nivel de la señal del canal que se añade a la mezcla de efectos. La señal que va al envío de efectos es posterior al fader del canal (12) luego los ajustes hechos al fader afectarán también al nivel de Envío. Panorámica Este botón controla la situación de la señal en el campo estéreo. Cuando se gira totalmente a la izquier- da, la señal estará presente sólo en el canal izquierdo; cuando se gira completamente a la derecha, sólo en el canal derecho. En los canales estéreo 5/6 y 7/8 en la PV

20), este control funciona como un control de balance para ajustar el nivel relativo en las señales del lado izquierdo y derecho. Muteado El botón de muteado es una vía rápida de silenciar la señal de la mezcla principal izqda./dcha., envíos de efectos y monitores sin mover los controles. PREPOST PRE

6LED de Saturación/Muteado Este piloto luminoso no sólo se ilumina cuando la señal del canal se está acercando al punto de saturación, sino también cuando el Muteado está conectado. El circuito indicador de saturación monitoriza la señal en diversos puntos del canal para asegurar que no hay ningún tipo de saturación. Se ilumina a + 19 dBu y advierte de que la ganancia o el incremento de EQ deberían ser reducidos. Cuando se ilumina, queda un “head- room” de alrededor de 3 dB. LED de señal El LED de señal se ilumina cuando el nivel del canal llega a -20 dBu. Esto no sólo indica qué canales están activos, también sirve como medidor de nivel. Deslizador El deslizador de canal es el control de salida del canal y sitúa el nivel de la señal en el lado derecho e iz- quierdo de la mezcla, y en el control del envío de efectos. Su posición óptima es a 0 (ganancia unitaria). Entrada/Salida de Cinta Los jacks de entrada de Cinta están diseñados para conectar niveles de salida de sonido de una pletina, un CD o una tarjeta de sonido de ordenador. Las entradas de Cinta también se pueden usar como una entrada estéreo adicional encendiendo el conmutador Cinta a Mezcla Pincipal ( Tape to Main Mix (27). La entrada de Cinta también se puede usar para monitorizar la salida de un grabador/tarjeta de sonido sin que haya riesgo de feedback. Selección de Efectos Este selector rotatorio selecciona uno de entre 16 efectos disponibles. Vea la tabla de debajo para ver la descripción de cada uno. EFX

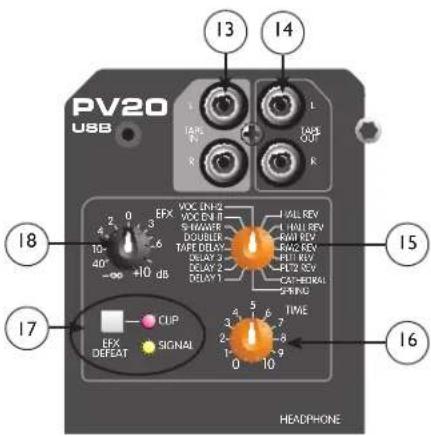

Efecto Descripción Aplicación Parámetro 1 Hall Rev Hall de conciertos medio Ensemble Tiempo de reverberación 2 Large Hall Rev Hall de conciertos grande apagado Reverberación General Tiempo de reverberación 3 Room 1 Rev Habitación íntima brillante Voces Pop Tiempo de reverberación 4 Room 2 Rev Habitación brillante grande Batería, Rítmica Tiempo de reverberación 5 Plate 1 Rev Brillante Voces Pop Tiempo de reverberación 6 Plate 2 Rev Más oscuro Baterías Tiempo de reverberación 7 Cathedral Espacio amplio, largo y más oscuro Coro Tiempo de reverberación 8 Spring Reverb Clásica Guitarra Tiempo de reverberación 9 Delay 1 Retardo simple(Slap-back) Voces/Intrumentos Tiempo de retraso 10 Delay 2 Retardo cálido con Repeticiones Instrumentos Tiempo de retraso 11 Delay 3 Retardo oscuro con Repeticiones Instrumentos Tiempo de retraso 12 Tape Delay Retardo cálido Instrumentos Tiempo de retraso/Feedback 13 Doubler Retardo simple, 30-120 ms Instrumentos Tiempo de retraso 14 Shimmer Retardo cálido con modulación Instrumentos Tiempo de retraso 15 Vocal Enhancement 1 Da brillo y añade Reverb de Habitación Voces Nivel de reverberación 16 Vocal Enhancement 2 Da brillo y añade Reverb de Muelles Voces Nivel de reverberaciónTiempo de Efecto Este control ajusta la duración de la reverb o el retardo seleccionado. LED verde de señal y LED rojo de saturación El LED verde de señal y el LED rojo de saturación se usan para ajustar los niveles de entrada a los proc- esadores de efectos de la PV

20. El nivel de señal que va al procesador también se ve

afectado por el fader de canal, el control de envío de efectos y el control de envío de efectos principal. Comience con el control principal a 0 (las 12 en punto) y ajuste los envíos de canal para que el LED de señal se ilumine y el LED de saturación parpadee ocasionalmente. Retorno de efectos Una vez que haya ajustado el nivel de entrada (ver 17), use el retorno de efectos para mezclar la salida del procesador de efectos en las salidas izqda. dcha. de la mezcla principal. Recuerde, un poco de reverb ayuda mucho. Control general del Envío de Monitores Este es el control general de salida para la mezcla de monitores. El nivel de salida enviado al jack de Envío de Monitores (36) se controla desde los controles de envío a monitor de cada canal (6) y desde este control principal. Control general del Envío de Efectos Este es el control general de salida para la mezcla de Efec- tos. El nivel de salida enviado al jack de Envío de Efectos y al procesador de efectos interno se controla desde los controles de nivel de canal (12), los controles de envío de efectos de canal (7) y desde este control principal. Nivel de auriculares Este botón regula tanto el nivel de salida de auriculares como el de Control Room. Para evitar el daño en sus oídos, asegúrese de girar totalmente a la izquierda el control antes de usar auriculares. Gire poco a poco el botón hacia la derecha hasta encontrar un nivel de escucha cómodo. Normalmente, la señal en los auriculares es izqda./dcha. Si el botón de Cinta a Control Room (Tape to Control Room) está conectado, dicha señal se añadirá a ésta. Medidores LED Dos columnas de ocho segmentos LED monitorizan los niveles de las salidas izqda./dcha. Principales. Estos medidores cubren un rango que va desde -30 dB hasta +19 dB. 0 dB en el medidor corresponde a +4 dBu de salida. LED de alimentación Este LED indica que la alimentación AC está siendo proporcionada a la unidad, el conmutador de encen- dido está conectado y la unidad está funcionando correctamente. LED de alimentación Phantom Este LED se ilumina cuando el conmutador de encendido de la alimentación Phantom está encendido. MASTER

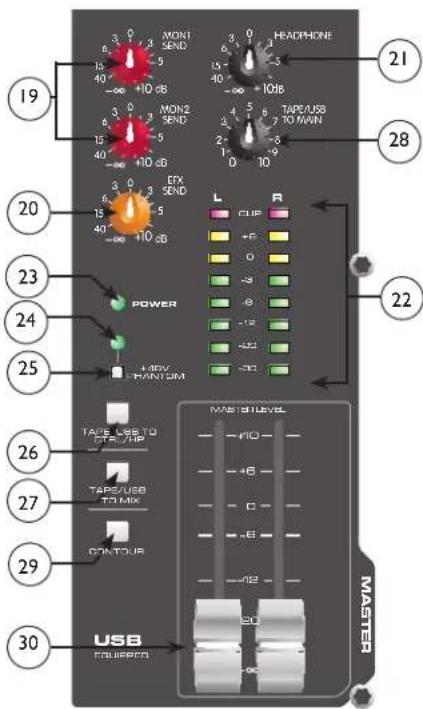

28Conmutador de Alimentación Phantom Proporciona corriente +48 VDC a las entradas XLR para alimentar a los micrófonos que requieran alimen- tación Phantom. Si usa la alimentación Phantom, no conecte micrófonos dinámicos no balanceados o otros el- ementos a las entradas XLR. Cinta a CTRL/AURICULARES Al desconectar este conmutador se añade el retorno de cinta a las salidas de Control Room (38) y Au- riculares (40) para una monitorización con latencia cero. Cinta a Mezcla Al desconectar este conmutador, la señal de las entradas de Cinta (Tape) (13), a las Salidas principales (Main Outputs) (39). Cinta a Master (solo PV

20) Este conmutador permite una connección conveniente para ajustar el volumen de Cinta (13) o USB (44). (En los modelos PV

14, ajusta el volumen del USB (44) por medio del control de volumen del ordenador.) Conmutador de Contorno Al conectar este conmutador, tanto las frecuencias graves como las agudas son aumentadas. Esto es especialmente efectivo a bajos volúmenes de sonido o durante la reproducción de Cinta/CD. Faders de nivel Master Los Faders de nivel Master controlan los niveles enviados a las salidas principales izqda./dcha.. Los mejores resultados se obtienen cuando estos controles están situados alrededor del punto 0. Entradas XLR para Micro Entradas balanceadas XLR optimizadas para micrófonos u otras fuentes de baja impedancia. La Patilla 2 es la entrada positiva. Debido al gran rango de ganancia que puede ser ajustado, las señales de hasta +14 dBu son convenientes. Entradas de Línea de 1/4” Entrada balanceada de 1/4” de 10 k Ohmios de impedancia. La punta es la entrada positiva y debería usarse para entradas no balanceadas. Tiene 20 dB menos de ganancia que la entrada XLR y no dispone de alimentación Phantom. Las entradas de línea y micro nunca se deben usar simultáneamente. Panel Frontal

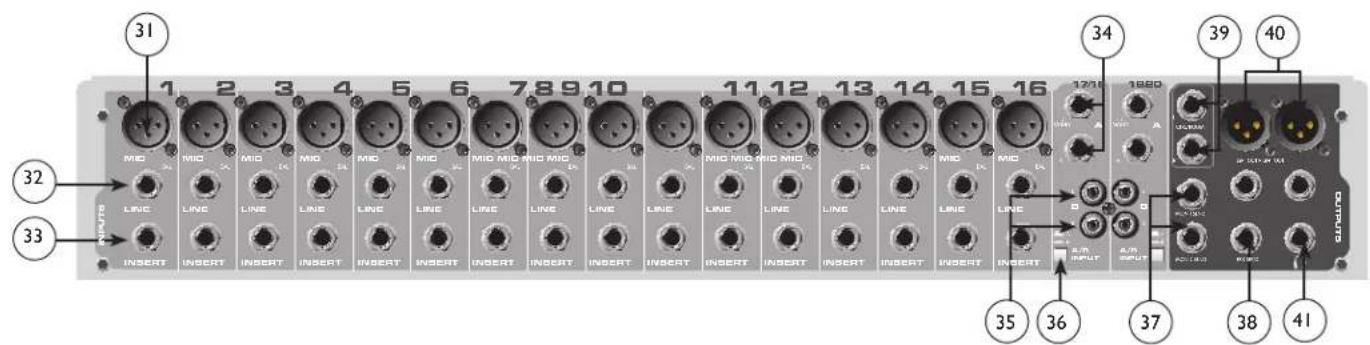

31Inserción Este conector TRS de 1/4” permite la conexión de procesadores de señal externos para ser insertados en la cadena de señal del canal. Punta=Envío; Anillo=Retorno; Pantalla=Tierra. Entradas Estéreo (1/4”) Estas entradas no balanceadas funcionan como una entrada de línea usando ambos jacks o como una entrada mono si la conexión se hace sólo a la entrada left/mono. El selector de entrada A/B debe estar en la posición “A” para que estos jacks estén activos. Entradas RCA Estas entradas RCA funcionan como entradas estéreo. El selector de entrada A/B debe estar en la posición “B” para que los jacks estén activos. Conmutador A/B El selector de entrada A/B aumenta las posibilidades de la PV 10 y la PV 14 para permitir que se conec- ten dos fuentes estéreo a cada entrada de línea estéreo. Sin tener que recablear, el conmutador selec- ciona qué jacks de entrada están activos. Envío de Monitores El envío de Monitores posee un jack balanceado Z TRS de 1/4” en la sección Master. Esta salida puede ser usada con conectores TRS balanceados o conectores TS no balanceados. La mezcla de Monitores se determina por la cantidad de señal enviada al bus de Monitores de cada canal y al control Master de Monitores. Envío de Efectos El envío de Efectos posee un jack balanceado Z TRS de 1/4” en la sección Master. Estas salidas pueden ser usadas con conectores TRS balanceados o conectores TS no balanceados. La mezcla de Efectos se determina por la cantidad de señal enviada al bus de Efectos de cada canal y al control Master de Efec- tos. Salidas de Control Room Las salidas de Control Room poseen dos jacks balanceados Z TRS de 1/4”. Estas salidas pueden ser usadas con conectores TRS balanceados o conectores TS no balanceados. El control de nivel de salida de Control Room se ajusta con el control de nivel de auriculares (21). Salidas Izqda./Dcha. Las salidas izqda./dcha. poseen dos jacks balanceados Z TRS de 1/4” y dos salidas XLR totalmente balanceadas. Las salidas 1/4” pueden ser usadas con conectores TRS balanceados o conectores TS no balanceados. Ambas salidas pueden usarse simultáneamente. Salida de Auriculares La salida de auriculares es un jack de 1/4” TRS (TIP=IZQDA.; ANILLO=DCHA.; PANTALLA=TIERRA). Normalmente, la señal enviada a esta salida es la mezcla izqda./dcha. Cuando el conmutador Cinta a Control Room está conectado, la señal de entrada de cinta se añade a la mezcla izqda./dcha. y puede ser monitorizada a través de los auriculares. Rear Trasero

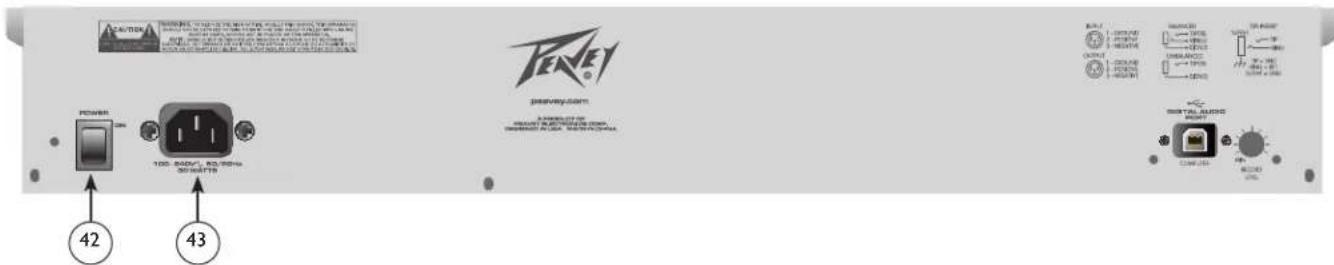

41Conmutador de Alimentación (Power Switch) (41) Al conectar el conmutador, se le suministra corriente a la unidad. Precaución: El conmutador de alimentación en esta unidad sólo desconecta un lado de la línea. Energía peligrosa puede quedar presente en la mezcladora cuando el conmutador de Alimentación está en la posición OFF. Cable de Alimentación Extraíble Este receptáculo se usa para conectar el cable de Alimentación IEC (incluído) que proporciona alimen- tación AC a la unidad. Conecte el cable de alimentación a este conector y a un enchufe AC con toma a Tierra. Si conecta el equipo a una línea de voltaje inapropiada, podría dañar la unidad (vea el voltaje impreso en la unidad). Nunca quite o corte la patilla de Tierra del enchufe del cable de alimentación. Si el cable se daña o se pierde, reemplaze el cable con uno de iguales características. Puerto USB y Control de grabación USB. El puerto USB se usa para conectar la serie de mezcladores PV

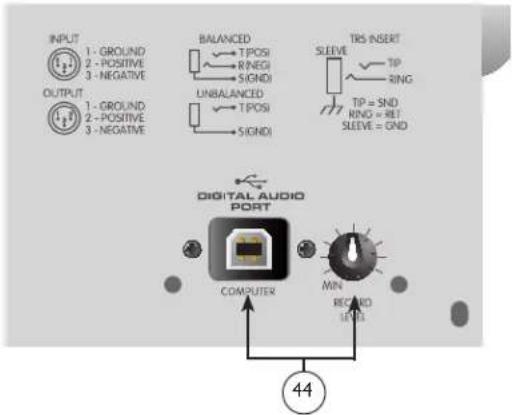

USB a un ordenador para grabación o playback audio digital a/desde su ordenador El USB envia la señal de mezcla master/tape al ordenador. La cantidad de señal de mezcla enviada al USB puede ajustarse usando el Control de Grabación situado cerca del puerto USB. El USB recibe la señal audio digital del ordenador; esta señal puede entonces ser asignada por medio interruptor “Tape/USB a Mezcla” (27) a la salida izq/dcha. El nivel de entrada del USB está con- trolado por el control de volumen. Compatible con Windows XP, Windows 7 y Windows 8. Tam- bién es compatible con Mac OS X 10.0 o posterior.

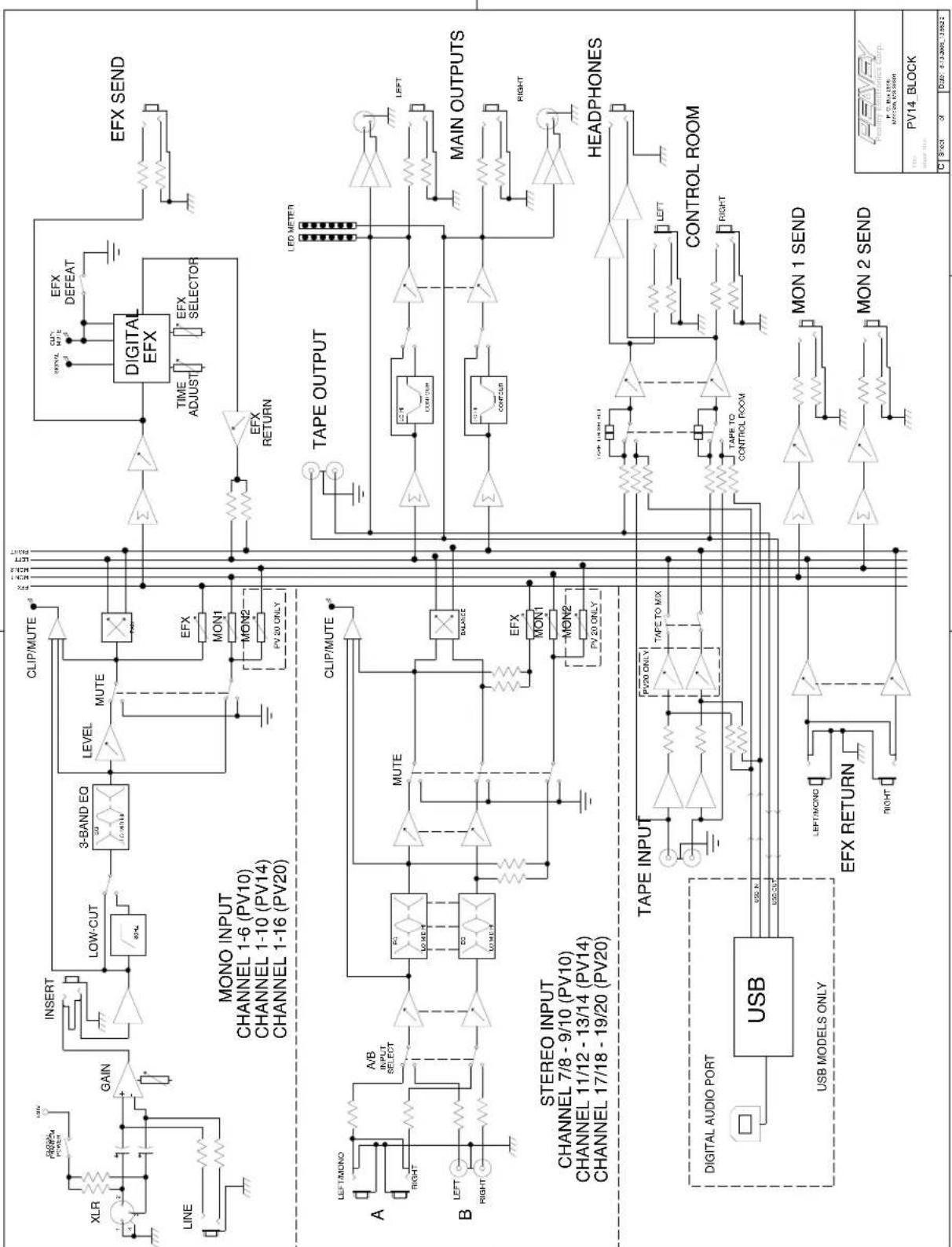

20 Especicaciones Entradas 0 dBu=0.775 V (RMS) ** Min Input Level (sensibilidad) es la señal más pequeña que producirá una salida nominal (+4 dBu) con los faders de canal y master situados a máxima ganancia.

• Los ajustes nominales han sido medidos con todos los controles situados a 0 dB (o 50% de rotación en los potenciómetros rotatorios) excepto el potenciómetro de ajuste de ganancia que es como se especica. Salidas Función Min Load
