MANUAL DE USUARIO D02X Esoteric

Les dimensions sont en millimètres (mm)43 Español

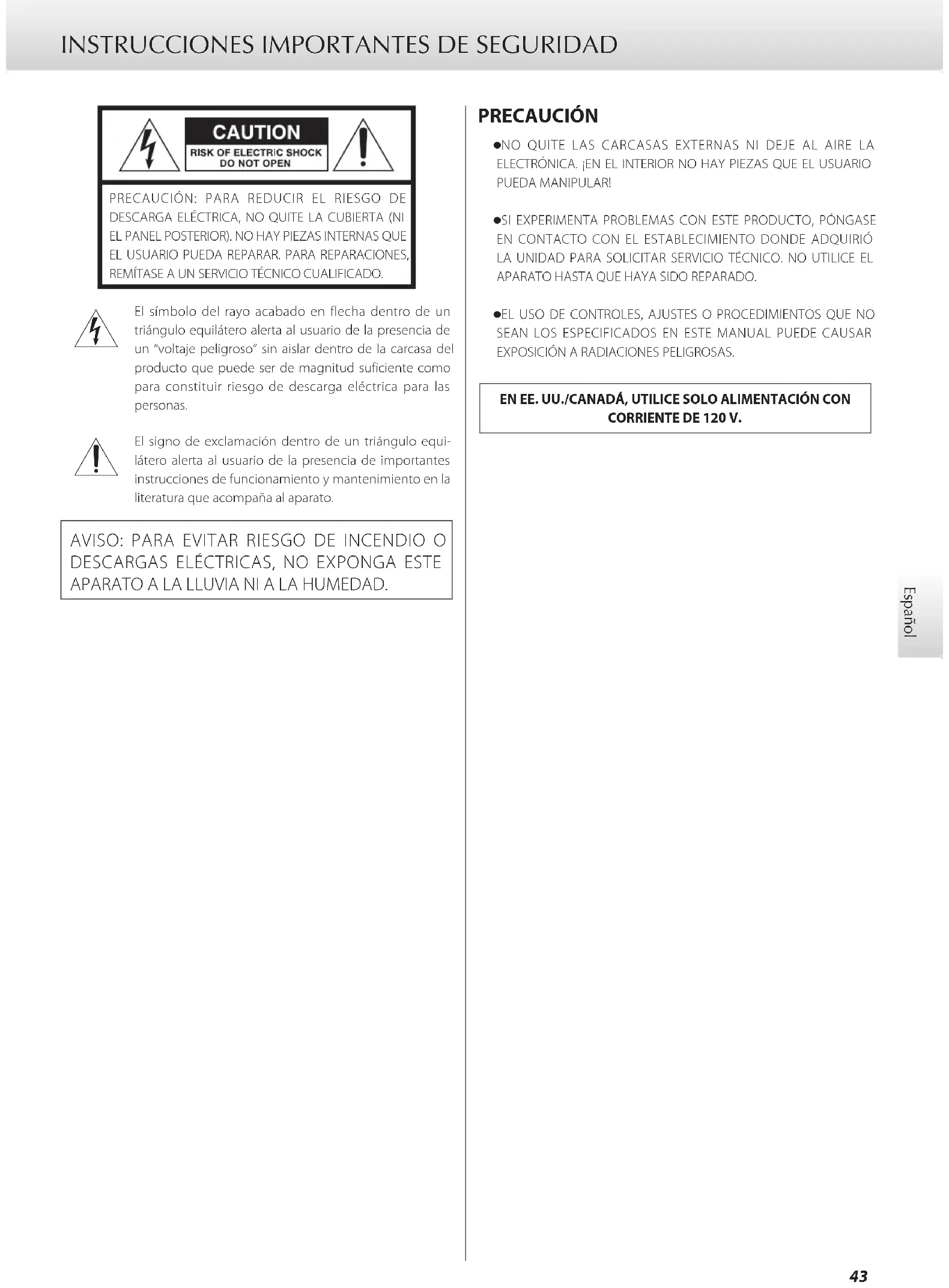

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO QUITE LA CUBIERTA (NI EL PANEL POSTERIOR). NO HAY PIEZAS INTERNAS QUE EL USUARIO PUEDA REPARAR. PARA REPARACIONES, REMÍTASE A UN SERVICIO TÉCNICO CUALIFICADO. El símbolo del rayo acabado en flecha dentro de un triángulo equilátero alerta al usuario de la presencia de un “voltaje peligroso” sin aislar dentro de la carcasa del producto que puede ser de magnitud suficiente como para constituir riesgo de descarga eléctrica para las personas. El signo de exclamación dentro de un triángulo equi-látero alerta al usuario de la presencia de importantes instrucciones de funcionamiento y mantenimiento en la literatura que acompaña al aparato. AVISO: PARA EVITAR RIESGO DE INCENDIO O

DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE

APARATO A LA LLUVIA NI A LA HUMEDAD. PRECAUCIÓN o NO QUITE LAS CARCASAS EXTERNAS NI DEJE AL AIRE LA ELECTRÓNICA. ¡EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PUEDA MANIPULAR! o SI EXPERIMENTA PROBLEMAS CON ESTE PRODUCTO, PÓNGASE EN CONTACTO CON EL ESTABLECIMIENTO DONDE ADQUIRIÓ LA UNIDAD PARA SOLICITAR SERVICIO TÉCNICO. NO UTILICE EL APARATO HASTA QUE HAYA SIDO REPARADO. o EL USO DE CONTROLES, AJUSTES O PROCEDIMIENTOS QUE NO SEAN LOS ESPECIFICADOS EN ESTE MANUAL PUEDE CAUSAR EXPOSICIÓN A RADIACIONES PELIGROSAS.EN EE. UU./CANADÁ, UTILICE SOLO ALIMENTACIÓN CON CORRIENTE DE 120 V.44 INSTRUCCIONES IMPORTANTES DE SEGURIDAD (continuación) Modelo para EE. UU. Se ha comprobado que este equipo cumple con los límites esta- blecidos para los dispositivos digitales de Clase B, de acuerdo con el apartado 15 de las Normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en instalaciones residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se puede garantizar que dichas inter- ferencias no se produzcan en instalaciones particulares. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, que se comprueban apagando y encendiendo el equipo, se recomienda al usuario que intente corregirla mediante una o varias de las siguientes medidas:

• Reoriente o recoloque el equipo y/o la antena receptora.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a una toma de electricidad situada en un cir- cuito eléctrico diferente al del receptor.

• Consulte al distribuidor o solicite ayuda a un técnico de radio/TV con experiencia. Modelo para Europa

DECLARACIÓN DE CONFORMIDAD

Por la presente comunicación, TEAC Corporation declara que este producto cumple con los requisitos de las directivas de la Unión Europea y con los restan- tes reglamentos de la Comisión. PRECAUCIÓN Cualquier cambio o modificación efectuada en este equipo que no haya sido expresamente aprobada por la parte responsable del cumplimiento de los requisitos exigidos podría invalidar el derecho del usuario a utilizar el equipo.

3) Cumpla con lo indicado en los avisos.

4) Siga todas las instrucciones.

5) No utilice este aparato cerca del agua.

6) Límpielo solo con un trapo seco.

7) No bloquee ninguna de las ranuras de ventilación. Instale este

aparato de acuerdo con las instrucciones del fabricante.

8) No instale este aparato cerca de fuentes de calor como radia-

dores, calentadores, hornos u otros aparatos (incluyendo amplificadores) que produzcan calor.

9) No elimine el sistema de seguridad que supone el enchufe

polarizado o con toma de tierra. Un enchufe polarizado tiene dos bornes, uno más ancho que el otro. Uno con toma de tierra tiene dos bornes iguales y una tercera lámina para la conexión a tierra. El borne ancho o la lámina se incluyen para su seguridad. Si el enchufe que venga con la unidad no encaja en su salida de corriente, haga que un electricista cambie su salida anticuada.

10) Evite que el cable de corriente quede de forma que pueda ser

pisado o quedar retorcido o aplastado, especialmente en los enchufes, receptáculos o en el punto en el que salen del aparato.

11) Use solo accesorios / complementos especificados por el

12) Utilice este aparato solo con un soporte,

trípode o bastidor especificado por el fabricante o que se venda con el propio aparato. Cuando utilice un bastidor con ruedas, tenga cuidado al mover la com- binación de aparato/bastidor para evitar que vuelque y puedan producirse daños.

13) Desconecte este aparato de la corriente durante las tormentas

eléctricas o cuando no lo vaya a usar durante un periodo de tiempo largo.

14) Dirija cualquier posible reparación solo al servicio técnico oficial.

Este aparato deberá ser reparado si se ha dañado de alguna forma, como por ejemplo si el cable de corriente o el enchufe están rotos, si ha sido derramado algún líquido sobre la uni- dad o algún objeto ha sido introducido en ella, si ha quedado expuesto a la lluvia o la humedad, si no funciona normalmente o si ha caído al suelo en algún momento. o Este aparato libera corriente nominal no válida para el funciona- miento a través de la toma de corriente, aún cuando el interruptor de encendido y activación (POWER o STANDBY/ON) no esté en la posición de encendido (ON). o El enchufe que se conecta a la red es el dispositivo de desco- nexión, por lo que deberá permanecer siempre en prefecto estado de uso. o Deberá llevar cuidado si utiliza auriculares con este producto, ya que una excesiva presión sonora (volumen) procedente de los mismos puede causar perdidas de audición.45 Español “DSD” is a registered trademark. Microsoft, Windows and Windows Vista are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries. Apple, Mac, Mac OS and OS X are trademarks of Apple Inc., registered in the U.S. and other countries. MEXCEL is a registered trademark of Mitsubishi Cable Industries, Ltd. in Japan and other countries. ESOTERIC is a trademark of TEAC CORPORATION, registered in the U.S. and other countries. Los nombres de otras compañías y de productos que aparecen en este documento son marcas comerciales o registradas de sus respectivos propietarios. Para consumidores europeos Deshacerse de aparatos eléctricos, electrónicos, pilas/baterías y acumuladores a) Todos los aparatos eléctricos y electrónicos, y pilas/baterías y acumuladores gastados, deben ser eliminados separados del resto de basura común y únicamente en los “puntos limpios” o bajo los procedimientos especificados por el gobierno o auto- ridades municipales locales. b) Con la eliminación correcta de los equipos eléctricos y elec- trónicos, y de pilas/baterías y acumuladores gastados, estará ayudando a conservar recursos muy valiosos y a evitar los posibles efectos negativos en la salud humana y en el medio ambiente. c) La eliminación incorrecta de los equipos eléctricos y electróni- cos, y pilas/baterías y acumuladores, puede producir efectos muy dañinos en el medio ambiente y en la salud humana a causa de las sustancias peligrosas que pueden encontrarse en estos equipos. d) El símbolo de Eliminación de Aparatos Eléctricos y Electrónicos (WEEE en inglés), identificado por cubos de basura con ruedas tachados, indican que los equi- pos eléctricos y electrónicos, y las pilas/baterías y acumuladores, deben ser eliminados de forma totalmente independiente con respecto a la basura doméstica. Si una pila/batería o un acumulador contienen más cantidad de los valores especificados de plomo (Pb), mercurio (Hg), y/o cadmio (Cd) según está definido en la Directiva relativa a las pilas (2006/66/EC), entonces los símbolos químicos correspondientes a estos ele- mentos estarán indicados debajo del símbolo WEEE. e) Existen sistemas para la eliminación y recogida a disposición del usuario final. Si necesita más información sobre cómo deshacerse de aparatos eléctricos y electrónicos antiguos, así como de pilas/baterías y acumuladores, póngase en contacto con su ayuntamiento, con la correspondiente empresa del ser- vicio de recogida de residuos o con el establecimiento donde adquirió ese aparato. Pb, Hg, Cd PRECAUCIÓN o No exponga este aparato a salpicaduras ni goteras. o No coloque objetos que contengan líquidos, como por ejem- plo jarrones, sobre el aparato. o No instale este aparato en lugares cerrados tales como estan- terías o similares. o Este aparato debe situarse lo suficientemente cerca de una toma de electricidad como para poder alcanzar fácilmente el cable de corriente en cualquier momento. o Si el producto utiliza pilas (esto incluye las pilas instaladas y los “packs” de pilas), se evitará su exposición directa al sol, al fuego o a cualquier otra fuente de calor excesivo. o PRECAUCIÓN con los productos que emplean baterías de litio reemplazables: existe peligro de explosión si la batería se reemplaza por otra de tipo incorrecto. Reemplácela sólo por otra igual o de tipo equivalente. AVISO Los productos con construcción de Clase ! están equipados con un cable de alimentación que tiene conexión de tierra. El cable de estos productos deberá conectarse a una toma de corriente que tenga conexión de protección de tierra.46 Índice

INSTRUCCIONES IMPORTANTES DE SEGURIDAD ....................43

• Antes de su utilización p. 46
• Qué hay en la caja p. 46
• Nota sobre las patas puntiformes p. 46
• Mantenimiento p. 47
• Precauciones de uso p. 47
• Realizar las conexiones p. 48

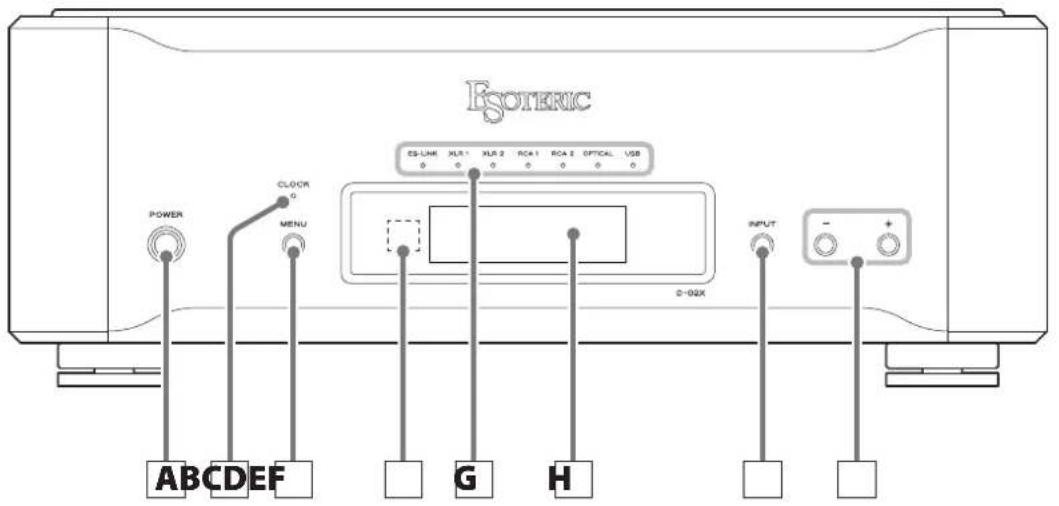

• Nombres y funciones de las partes (unidad principal) p. 50
• Nombres y funciones de las partes (pantalla) p. 51
• Funcionamiento básico p. 52
• Modo de configuración p. 52
• Significado de los apartados mostrados en pantalla en el modo de configuración p. 53
• Ajuste de sobreconversión p. 53
• Ajuste del filtro digital DSD p. 54
• Ajuste de reloj p. 54
• Selección del terminal de entrada de reloj p. 55
• Ajustes de salida de reloj p. 55
• Atenuador de pantalla p. 55
• Ajuste de salida analógica p. 56
• Ajuste del oscurecimiento automático de la pantalla p. 56
• Ajuste del ahorro de energía automático p. 56
• Conexión a un ordenador y reproducción de archivos de audio p. 57
• Instalación del controlador (driver) p. 57
• Reproducción de archivos de audio p. 57
• Solución de posibles fallos p. 59

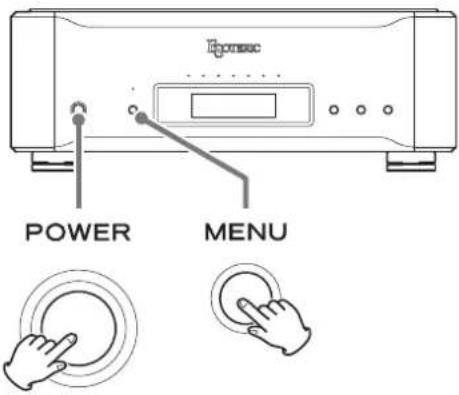

• Restablecer los ajustes de fábrica p. 60
• Mensajes p. 60
• Especificaciones p. 61

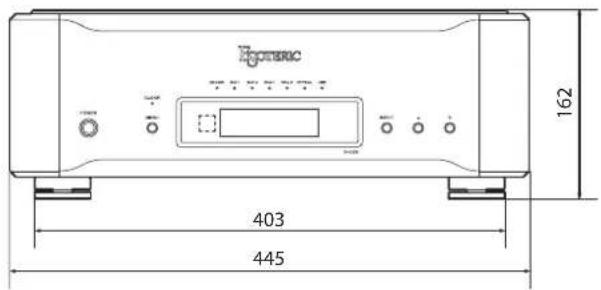

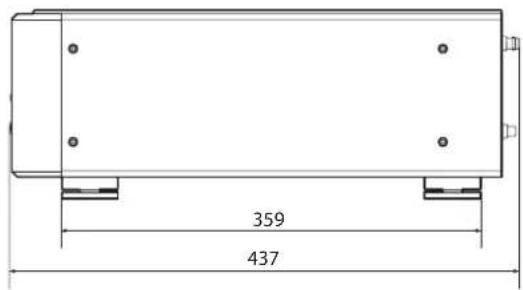

• Dibujos con las dimensiones Gracias por adquirir este producto Esoteric. Lea detenidamente este manual para obtener el mejor rendimiento de este producto. Después de leerlo, guárdelo en un lugar seguro, junto con la tarjeta de la garantía, para futuras consultas. Antes de su utilización Qué hay en la caja Asegúrese de que la caja incluye todos los accesorios suministrados que se muestran a continuación. Por favor, póngase en contacto con el establecimiento donde adquirió este producto si falta cualquiera de estos accesorios o si alguno ha sufrido desperfectos durante el transporte. Cable de corriente × 1 Cable HDMI × 1 Almohadillas de fieltro × 4 Manual del usuario (este documento) × 1 Tarjeta de garantía × 1 Nota sobre las patas puntiformes Esta unidad tiene unas patas puntiformes metálicas de alta precisión que están firmemente sujetas a la placa inferior. Chasis Pata puntiforme (metal) Soporte de la pata (metal) Tornillos que sujetan el soporte de la pata Los soportes de estas patas están sueltos, pero cuando se coloca la unidad sobre una superficie, son estas patas puntiformes metáli- cas las que soportan la unidad, dispersando de manera efectiva las vibraciones. o Coloque en la parte inferior de los soportes de las patas las almo- hadillas de fieltro incluidas para evitar rayar la superficie sobre la que se ponga la unidad.47 Español Mantenimiento Utilice un paño suave y seco para limpiar la superficie de la unidad. Para manchas difíciles, use un paño húmedo que haya sido bien escurrido para eliminar el exceso de líquido. Evite que materiales de goma o de plástico estén en contacto con la unidad durante largos períodos de tiempo, ya que pueden dañar la carcasa. Nunca derrame ni pulverice líquido directamente sobre esta unidad. No utilice gamuzas ni paños impregnados con productos químicos, ni disolvente o sustancias similares, ya que pueden dañar la superficie de la unidad. p. 62

Por seguridad, desenchufe el cable de corriente de la toma de electricidad antes de limpiar la unidad. Precauciones de uso o Esta unidad pesa mucho, por tanto deberá llevar cuidado para evitar lesiones durante la instalación. o No instale esta unidad donde pueda calentarse. Esto incluye lugares que estén expuestos a la luz solar directa o cercanos a un radiador, calefactor, estufa o cualquier otro aparato de calefacción. Tampoco coloque esta unidad encima de un amplificador u otro equipo que genere calor. Si lo hace, la unidad podría decolorarse o deformarse. o Evite lugares extremadamente fríos o expuestos a humedad o polvo excesivos. o Para permitir una buena disipación del calor, deje al menos 20 cm entre esta unidad y las paredes u otros componentes del equipo cuando la instale. Si se coloca en un rack, tome precauciones para evitar un sobrecalentamiento, dejando al menos 5 cm libres por encima de la unidad y 10 cm por detrás. Si no deja estos már- genes de seguridad, el calor podría acumularse en el interior y provocar fuego. o Coloque la unidad en un lugar estable cerca del equipo de audio con el que la vaya a utilizar. o No coloque nada encima de la unidad, ni siquiera discos CD, CD-R, discos de vinilo LP o cintas de cassette, ya que podría causar daños. o No ponga paños o telas encima de la unidad, no la coloque sobre una cama, ni tampoco sobre una alfombra o moqueta gruesa. Si lo hace, puede causar un sobrecalentamiento a la unidad y dañarla. o El voltaje suministrado a la unidad deberá coincidir con el voltaje indicado en el panel posterior. Si tiene dudas al respecto, consulte a un electricista. o No mueva la unidad durante su uso. o No abra la carcasa de la unidad porque podría causar daños en los circuitos o una descarga eléctrica. En caso de que se introduzca un objeto extraño en la unidad, contacte con su distribuidor. o Cuando desenchufe el cable de corriente de la toma de electrici- dad, tire siempre directamente del conector, nunca tire del cable. o Puesto que ES-LINK es un formato exclusivo de ESOTERIC, no conecte el cable HDMI utilizado para él a conectores HDMI nor- males de equipos fabricados por otras compañías, ya que no son compatibles.48 Realizar las conexiones

Precauciones al hacer las conexiones o Termine de realizar todas las demás conexiones antes de enchufar el cable de corriente a la toma de electricidad. o Lea los manuales de instrucciones de todos los dispositivos que se van a conectar y siga sus indicaciones.

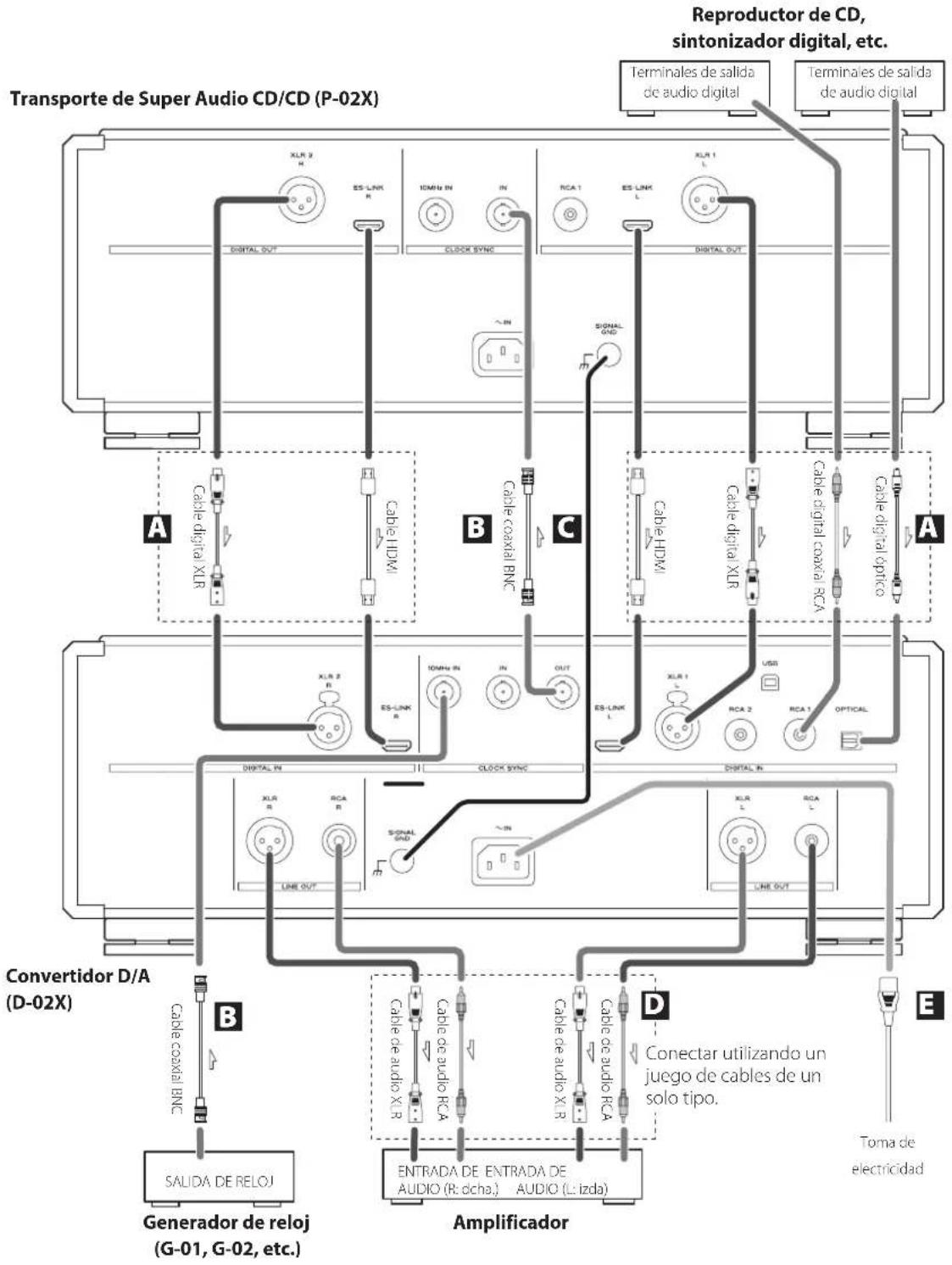

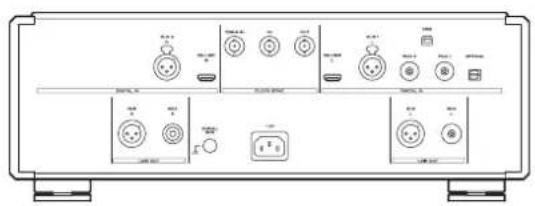

Transporte de Super Audio CD/CD (P-02X) Cable de audio RCA Reproductor de CD, sintonizador digital, etc. Terminales de salida de audio digitalTerminales de salida de audio digitalCable de audio RCACable de audio XLRCable de audio XLRCable digital XLRCable digital XLRCable HDMICable coaxial BNCCable HDMICable digital coaxial RCACable digital óptico Generador de reloj (G-01, G-02, etc.) Amplificador SALIDA DE RELOJENTRADA DE ENTRADA DE AUDIO (R: dcha.) AUDIO (L: izda)Toma de electricidad Conectar utilizando un juego de cables de un solo tipo. Cable coaxial BNC Convertidor D/A (D-02X)49 Español A Terminales de entrada de audio digital (DIGITAL IN) Se utilizan para introducir audio digital. Conéctelos a los terminales de salida digital de dispositivos digi- tales (incluidos P1, P-01, P-02, P-03, P-05 y P-02X). ES-LINK: cable HDMI o Puesto que ES-LINK es un formato exclusivo de ESOTERIC, no conecte el cable HDMI utilizado para él a conectores HDMI normales de equipos fabricados por otras compañías, ya que no son compatibles. Utilice cables de los disponibles en establecimientos comerciales para las siguientes conexiones: XLR: cable digital XLR RCA: cable digital coaxial RCA OPTICAL: cable digital óptico o Es recomendable utilizar ES-LINK cuando conecte la unidad a un P-02X. o Los conectores XLR son compatibles con Dual AES. Si el dispositivo de fuente digital que esté utilizando admite Dual AES, utilice dos cables para conectar el terminal XLR de la unidad del canal izquierdo a la salida digital izquierda del dispositivo fuente de audio, y el terminal XLR de la unidad del canal derecho a la salida digital derecha del dispositivo fuente de audio. B Terminales CLOCK SYNC 10MHz IN, IN y OUT Se utilizan como entrada y salida de las señales de sincronización de reloj. Cuando utilice un generador de reloj maestro, conecte su termi- nal de salida de reloj al terminal CLOCK SYNC IN de esta unidad. Cuando introduzca una señal de onda senoidal de oscilador de 10 MHz, conecte la salida del oscilador al terminal CLOCK SYNC 10MHz IN de esta unidad. Utilice los ajustes de configuración de reloj para seleccionar la entrada de sincronización de reloj CLOCK SYNC activa (página 54). Conecte el terminal CLOCK SYNC OUT a un terminal de entrada de reloj del dispositivo fuente de audio. Utilice cables digitales coaxiales BNC de los disponi- bles en establecimientos comerciales para realizar estas conexiones: CLOCK IN: 75 Ω 10MHz IN: 50 Ω C Terminal de tierra (SIGNAL GND) La conexión de este terminal de tierra al terminal de tierra un dispositivo fuente de audio, de un amplificador o de otro equipo podría mejorar la calidad de sonido. o Este terminal no es una toma de tierra de seguridad eléctrica. D Terminales de salida de audio analógico (LINE OUT) Por estos terminales sale el audio analógico. Si el amplificador tiene terminales de entrada de audio XLR, conéctelos a ellos utilizando cables de audio con conectores XLR de los disponibles en establecimientos comerciales. Si el amplificador tiene terminales de entrada de audio RCA, conéctelos a ellos utilizando cables de audio con conectores RCA de los disponibles en establecimientos comerciales. E Entrada para el cable de corriente (~IN) Conecte a esta entrada el cable de corriente suministrado. No lo enchufe a una toma de electricidad hasta que no haya termi- nado todas las demás conexiones.

Utilice exclusivamente un cable de corriente de marca Esoteric. El uso de otros cables de corriente puede causar fuego o descargas eléctricas. Desenchufe el cable de corriente de la toma de elec- tricidad si no va a utilizar la unidad durante un largo periodo de tiempo. En Esoteric utilizamos cables Esoteric MEXCEL libres de estrés como referencia. Encontrará información detallada en el siguiente sitio web: http://www.esoteric.jp/products/esoteric/accessory/indexe.html50 Nombres y funciones de las partes (unidad principal) A Botón POWER Púlselo para encender y apagar la unidad.Cuando la unidad está encendida, el anillo que rodea este botón se ilumina en azul.Cuando la unidad está apagada, el anillo no se ilumina.Cuando no utilice la unidad, apáguela. B Indicador CLOCK Muestra el estado de la sincronización de reloj Luz azulCuando el ajuste de configuración de reloj utiliza cualquier sin-cronización que no es PLL (CLK>OFF), el indicador parpadea en azul mientras se detecta la señal de reloj. El indicador deja de parpadear y se queda iluminado fijo cuando se confirma la señal y empieza la sincronización.Luz verdeSe ilumina cuando la unidad está funcionando con el oscilador interno durante la entrada de señal a través de USB. C Botón MENU Se utiliza para acceder al modo de configuración (página 52). D Receptor de señales de control remoto Recibe las señales del mando a distancia. Cuando utilice un mando a distancia, apunte el mando hacia este receptor. o Esta unidad no incluye mando a distancia. o El atenuador de pantalla (dimmer) de esta unidad puede ajustarse utilizando el mando a distancia incluido con el P-02X o con otro producto Esoteric (página 55). E Indicadores de fuente de entrada Se ilumina el indicador correspondiente al terminal de entrada seleccionado. F Pantalla Muestra información sobre el terminal de entrada seleccionado, entre otras cosas. G Botón INPUT Se utiliza para cambiar la entrada digital. Seleccione un terminal que tenga conectado un dispositivo fuente digital. Si no está entrando ninguna señal digital, en la pantalla, a la derecha de la palabra “INPUT”, no se mostrará ninguna frecuencia de muestreo. H Botones de ajuste de parámetros (−/+) Se utilizan para cambiar los parámetros en el modo de configuración. o Con esta unidad no se puede cambiar el volumen. A B C D E F G H51 Español a Formato de entrada ESL1: Aparece cuando se está recibiendo una señal DSD en for-mato ES-LINK1.ESL2: Aparece cuando se está recibiendo una señal DSD en for-mato ES-LINK2.ESL3: Aparece cuando se está recibiendo una señal PCM de 48 bits en formato ES-LINK.DoP: Aparece cuando se está recibiendo una señal DSD en for-mato DoP (audio DSD sobre tramas PCM).Sin indicador: No aparece nada cuando se están recibiendo señales S/PDIF normales, cuando se están recibiendo señales PCM sobre una conexión USB o durante la entrada de señal a través de ES-LINK. b Ajuste de sobreconversión Sin indicador:La función de sobreconversión no está en uso.UPCONV 2Fs:El circuito de sobreconversión sobreconvertirá la señal a 64, 88,2 o 96 kHz antes de la conversión de digital a analógico.UPCONV 4Fs:El circuito de sobreconversión sobreconvertirá la señal a 128, 176,4 o 192 kHz antes de la conversión de digital a analógico.UPCONV 8Fs:El circuito de sobreconversión sobreconvertirá la señal a 256, 352,8 o 384 kHz antes de la conversión de digital a analógico.UPCONV DSD:El circuito de sobreconversión convertirá la señal PCM en señal DSD antes de la conversión de digital a analógico.DSD DIRECT:Si DSD_F (filtro DSD) está configurado como “OFF”, aparecerá este indicador cuando la señal de entrada sea una señal DSD.Notas acerca de la sobreconversión o Incluso aunque esté configurado, podría darse el caso de que el sobreconvertidor no pueda actuar, dependiendo de la fre-cuencia de muestreo de la fuente de entrada. o La configuración se puede ajustar según se quiera para cada entrada. o Cuando está seleccionada la entrada ES-LINK, los únicos ajus- tes de sobreconversión posibles son “OFF” o “DSD”. c Modo de reloj Sin indicador:No hay indicación cuando CLK está configurado como “OFF”.CLK OUT:Aparece cuando CLK está configurado como “OUT”.La zona de la pantalla correspondiente a la frecuencia mues-tra la frecuencia de reloj de salida.CLK IN:Aparece cuando CLK está configurado como “IN”.La zona de la pantalla correspondiente a la frecuencia mues-tra la frecuencia de reloj de entrada.MCK IN:Aparece cuando CLK está configurado como “MCK IN”.La zona de la pantalla correspondiente a la frecuencia mues-tra la frecuencia de reloj de entrada.INTERNAL:Aparece cuando se está utilizando el reloj interno con la entrada USB. d Frecuencia de reloj e Entrada f Frecuencia de muestreo Nombres y funciones de las partes (pantalla)

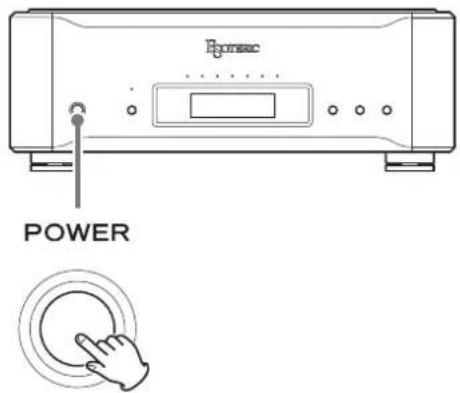

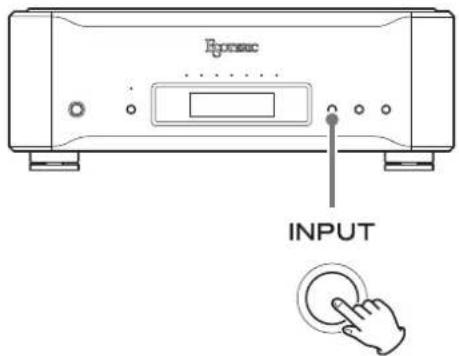

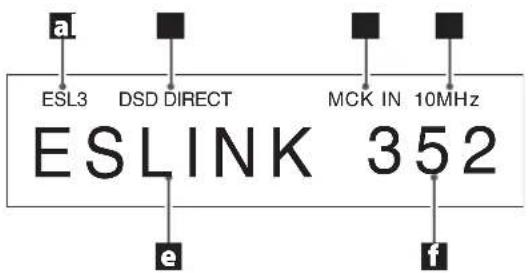

DSD DIRECT MCK IN 10MHzESL3 ESLINK a b c d e f52 Funcionamiento básico 1 Pulse el botón POWER para encender la unidad. Pulse el botón POWER hasta el final de su recorrido. Cuando la unidad está encendida, el anillo que rodea el botón POWER se ilumina en azul. 2 Pulse el botón de selección INPUT para seleccionar la fuente de entrada. Cada vez que pulse el botón de selección INPUT, la entrada activa cambiará en el siguiente orden y aparecerá en la pantalla:

Seleccione la entrada y comience la reproducción desde el dis- positivo fuente de audio. Si no se detecta ninguna señal digital, en la pantalla, a la derecha de la palabra “INPUT”, no aparecerá ninguna frecuencia de mues- treo. Verifique las conexiones antes de encender los dispositivos conectados. o Cuando termine de utilizar esta unidad, pulse el botón POWER para apagarla. 1 Pulse el botón MENU repetidamente para seleccio- nar el apartado de conguración que desee. Cada vez que se pulsa el botón MENU, cambia el apartado mos- trado en la pantalla. UPCONV>

DIMMER> Pulse el botón INPUT o no haga nada durante 10 segundos para salir del modo de configuración y volver a la pantalla normal. 2 Utilice los botones de ajuste de parámetros (−/+) para cambiar los ajustes. Para obtener más información sobre los valores de los ajustes, consulte las páginas 53–56. Si no se hace nada durante 10 segundos o se pulsa el botón de entrada INPUT una vez, se cancelará el modo de configuración y se volverá a la pantalla normal. o Los ajustes se conservan aunque se desconecte la unidad de la corriente. Modo de configuración53 Español Significado de los apartados mostrados en pantalla en el modo de configuración UPCONV>*** Es el ajuste de sobreconversión. Se utiliza para seleccionar DSD o el factor por el cual se sobrecon- vierte (se multiplica) la frecuencia de muestreo de entrada (página 53). DSD_F>*** Este ajuste activa o desactiva el filtro DSD (página 54). CLK>*** Es el ajuste de configuración de reloj. Se utiliza para configurar la sincronización con un reloj externo o la salida de reloj enviada a un dispositivo fuente de audio que se esté sincronizando (página 54). CLKin>*** Selecciona el terminal de entrada de reloj (página 55). CLK_TH>*** Configura la salida de reloj durante el modo de entrada de reloj (página 55). DIMMER>*** Es el ajuste del atenuador de pantalla. Se puede ajustar el brillo de la pantalla y de los indicadores de esta unidad en una escala de cuatro niveles (página 55). AOUT>*** Configura la salida analógica. Se utiliza para seleccionar el terminal de salida analógica que se va a usar (página 56). DPaOFF>*** Configura el oscurecimiento automático de la pantalla (página 56). APS>*** Configura el ahorro de energía automático (página 56). Ajuste de sobreconversión UPCONV>*** Cuando, por ejemplo, se introduce una señal PCM procedente de un CD, se puede utilizar este ajuste para sobreconvertir la señal o conver- tirla en una señal DSD. Se puede ajustar cada terminal de entrada de manera diferente. El ajuste por defecto es “OFF”. o Cuando la entrada es ES-LINK, solo pueden seleccionarse “OFF” o “DSD”. OFF No se producirá sobreconversión. La señal de entrada original se enviará tal cual directamente al convertidor D/A. 2Fs La frecuencia de muestreo de la señal de la fuente de entrada se sobreconvertirá multiplicándose por 2 desde 32, 44,1 o 48 kHz hasta 64, 88,2 o 96 kHz. 4Fs La frecuencia de muestreo de la señal de la fuente de entrada se sobreconvertirá multiplicándose por 4 desde 32, 44,1 o 48 kHz (o por 2 desde 88,2 o 96 kHz) hasta 128, 176,4 o 192 kHz. 8FS La frecuencia de muestreo de la señal de la fuente de entrada se sobreconvertirá multiplicándose por 8 desde 32, 44,1 o 48 kHz (o por 4 desde 88,2 o 96 kHz, o por 2 desde 176,4 o 192 kHz) hasta 256, 352,8 o 384 kHz. DSD El formato digital de la señal se convertirá a DSD. o La señal DSD de un Super Audio CD no se puede sobreconvertir.54 Ajuste del filtro digital DSD DSD_F>*** Este ajuste activa o desactiva el filtro digital para las señales de entrada DSD enviadas al convertidor D/A. El ajuste por defecto es “OFF”. OFF No se utiliza el filtro digital de corte en 50 kHz. o “DSD DIRECT” (DSD directo) aparece en la pantalla.

Se utiliza el filtro digital de corte en 50 kHz. o Utilice este ajuste si, por ejemplo, se produce ruido de modula- ción cuando se ajusta en OFF. Ajuste de reloj CLK>*** Se utiliza para configurar la sincronización con un reloj externo o la salida de reloj enviada a un transporte de Super Audio CD u otro dis- positivo fuente de audio que admita sincronización de reloj. El ajuste por defecto es “OFF”. o Ajústelo en “OFF” cuando la unidad esté conectada a un disposi- tivo fuente que no sea compatible con la sincronización de reloj. OFF No se utiliza la sincronización de reloj y el reloj maestro utilizado para seguir la señal de entrada digital se genera mediante el cir- cuito PLL. El seguimiento de reloj puede operar sobre un rango operativo muy amplio. OUT44 Desde el terminal CLOCK SYNC OUT se emite salida de 44,1 kHz. OUT88 Desde el terminal CLOCK SYNC OUT se emite salida de 88,2 kHz. OUT176 Desde el terminal CLOCK SYNC OUT se emite salida de 176,4 kHz. OUT48 Desde el terminal CLOCK SYNC OUT se emite salida de 48 kHz. OUT96 Desde el terminal CLOCK SYNC OUT se emite salida de 96 kHz. OUT192 Desde el terminal CLOCK SYNC OUT se emite salida de 192 kHz. OUT22M Desde el terminal CLOCK SYNC OUT se emite salida de 22,5792MHz. OUT24M Desde el terminal CLOCK SYNC OUT se emite salida de 24,576MHz. o Para sincronizar un dispositivo fuente de audio a esta unidad utili- zando su oscilador de cristal de alta precisión como reloj maestro, conecte el terminal de entrada de reloj de dicho dispositivo al terminal CLOCK SYNC OUT de esta unidad. o El dispositivo fuente de audio debe conectarse al terminal CLOCK SYNC OUT de esta unidad y configurarse para recibir sincroniza- ción de reloj.

En este modo, la unidad puede recibir una señal de reloj a través del terminal CLOCK SYNC IN y funcionar con sincronización de reloj. o El dispositivo fuente de audio también debe estar conectado al generador de reloj o al terminal CLOCK SYNC OUT de esta uni- dad y configurado para recibir sincronización de reloj. o Las frecuencias de reloj que se pueden introducir son 44,1, 48, 88,2, 96, 176,4 y 192 kHz, y además 24,576 MHz. La señal de audio y la señal de reloj de entrada tienen que estar sincronizadas. MCK IN En este modo, esta unidad puede recibir una señal de reloj maestro procedente de un generador de reloj a través del terminal CLOCK SYNC IN o del terminal 10MHz IN y funcionar con sincronización de reloj. La entrada de reloj maestro puede ser 22,5792MHz (512 × 44,1kHz) o 24,576MHz (512 × 48kHz). Cuando la entrada recibe 22,5792 MHz, las frecuencias de mues- treo de las señales de audio entrantes pueden ser 44,1, 88,2, 176,4 o 352,8 kHz. Cuando la entrada recibe 24,576 MHz, las frecuencias de mues- treo de las señales de audio entrantes pueden ser 48, 96, 192 o 384kHz. o El dispositivo fuente de audio también debe estar conectado al generador de reloj o al terminal CLOCK SYNC OUT de esta uni- dad y configurado para recibir sincronización de reloj. o Tenga en cuenta que durante la reproducción de música, si el generador de reloj se desactiva o se interrumpe la conexión de reloj, y esto provoca que se detenga la señal de reloj, por los altavoces puede salir ruido a alto volumen. Modo de configuración (continuación)55 Español Selección del terminal de entrada de reloj CLKin>*** Selecciona el terminal de entrada de reloj. El ajuste por defecto es “CLK”. CLK En este modo, esta unidad puede recibir una señal de reloj proce- dente de un generador de reloj a través del terminal CLOCK SYNC IN y funcionar con sincronización de reloj. o La impedancia de entrada del terminal CLOCK SYNC IN es 75 Ω, de modo que se pueden introducir señales de onda cuadrada de nivel TTL. 10M En este modo, esta unidad puede recibir una señal de reloj de 10MHz procedente de un generador de reloj conectado al termi- nal 10MHz IN y funcionar con sincronización de reloj. o El dispositivo fuente de audio también debe estar conectado al generador de reloj o al terminal CLOCK SYNC OUT de esta uni- dad y configurado para recibir sincronización de reloj. o La impedancia de entrada del terminal CLOCK SYNC 10MHz IN es 50 Ω, de modo que se pueden introducir señales de onda senoidal con niveles de amplitud 0,5–1 Vrms. Ajustes de salida de reloj CLK_TH>*** Configura la salida de reloj durante el modo de entrada de reloj. El ajuste por defecto es “OFF”. OFF No se emite señal de reloj por el terminal CLOCK SYNC OUT.

La señal de reloj de entrada se emite por el terminal CLOCK SYNC OUT como reloj con la misma frecuencia. Atenuador de pantalla DIMMER>*** Se puede ajustar el brillo de la pantalla e indicadores de esta unidad. El ajuste por defecto es 2. Dimmer3

Off (brillo normal) (apagada) o El atenuador de pantalla de esta unidad se puede ajustar utili- zando el botón DIMMER del mando a distancia que se incluye con el P-02X o con otros productos ESOTERIC. o Incluso aunque el ajuste sea “Dimmer1” u “Off”, se utilizará un ajuste más brillante (“Dimmer2” o “Dimmer3”) cuando en la panta- lla se muestren mensajes de error o menús de configuración.56 Ajuste de salida analógica AOUT>*** Se utiliza para seleccionar los terminales de salida analógica que se van a usar. El ajuste por defecto es “XLR2”. XLR2 Las señales de audio analógico salen por los terminales XLR con la punta 2 configurada como VIVO (POSITIVO). XLR3 Las señales de audio analógico salen por los terminales XLR con la punta 3 configurada como VIVO (POSITIVO). RCA Las señales de audio analógico salen por los terminales RCA. Ajuste del oscurecimiento automático de la pantalla DPaOFF>*** La pantalla puede ajustarse para que se oscurezca automáticamente después de que haya transcurrido una determinada cantidad de tiempo. El ajuste por defecto es “ON”.

La pantalla se oscurecerá automáticamente después de que hayan transcurrido 10 minutos sin ninguna operación o cambio en la información mostrada. OFF La pantalla no se oscurecerá automáticamente, pero si nada cam- bia en 10 minutos, su brillo bajará al nivel “Dimmer1” para reducir el desgaste de la pantalla a largo plazo. o Es recomendable configurar este ajuste en ON porque si la panta- lla se deja mostrando lo mismo durante mucho tiempo, pueden surgir irregularidades en el brillo. Ajuste del ahorro de energía automático APS>*** La unidad puede configurarse para que se apague automáticamente si transcurre el tiempo establecido sin que se produzca el acopla- miento de una señal digital procedente de una fuente de entrada. El ajuste por defecto es “30”.

La unidad se apagará automáticamente si transcurren 30 minutos sin reproducción u otra operación.

La unidad se apagará automáticamente si transcurren 60 minutos sin reproducción u otra operación.

La unidad se apagará automáticamente si transcurren 90 minutos sin reproducción u otra operación.

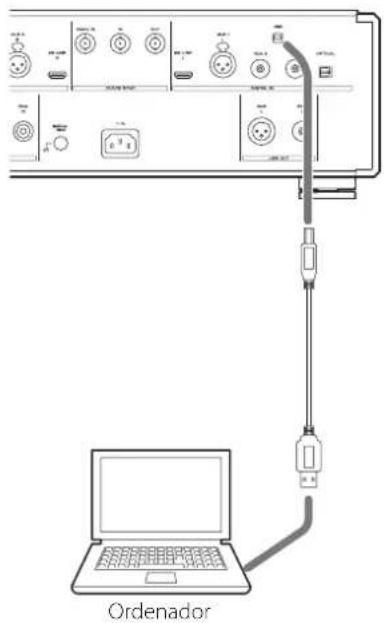

La unidad se apagará automáticamente si transcurren 120 minu- tos sin reproducción u otra operación. OFF La función de ahorro de energía automático está desactivada. Modo de configuración (continuación)57 Español Conexión a un ordenador y reproducción de archivos de audio Instalación del controlador (driver) Si se utiliza Mac OS X Esta unidad funciona con los siguientes sistemas operativos (a enero de 2016). Mac OS X Snow Leopard (10.6) (OS X 10.6.4 o posterior) OS X Lion (10.7) OS X Mountain Lion (10.8) OS X Mavericks (10.9) OS X Yosemite (10.10) OS X El Capitan (10.11) Esta unidad funciona con el controlador (driver) estándar del sistema operativo, por lo que no es necesario instalar ningún controlador especial. Si se utiliza Windows Instalación del controlador (driver) en el ordenador Para reproducir archivos de audio desde un ordenador a través de esta unidad, primero debe descargar el controlador desde nuestra página de descarga e instalarlo en el ordenador. Página de descarga del controlador: http://www.esoteric.jp/products/esoteric/usb/usb_driver_e.html Instale el software controlador específico después de descargarlo de la página mencionada. Esta unidad se puede conectar mediante USB a ordenadores que ten- gan alguno de los sistemas operativos siguientes: Windows Vista (ediciones de 32 y 64 bits) Windows 7 (ediciones de 32 y 64 bits) Windows 8 (ediciones de 32 y 64 bits) Windows 8.1 (ediciones de 32 y 64 bits) Windows 10 (ediciones de 32 y 64 bits) No se garantiza el funcionamiento con otros sistemas operativos. ADVERTENCIA IMPORTANTE Debe instalar el software controlador (driver) específico antes de conectar esta unidad a un ordenador por cable USB. Si conecta la unidad al ordenador por USB antes de instalar el contro- lador, no funcionará correctamente. Para obtener información detallada sobre la instalación del controla- dor, por favor consulte nuestra página de descarga. Dependiendo del hardware y del software del ordenador, puede darse el caso de que no funcione con los sistemas operativos men- cionados anteriormente. Nota sobre los modos de transmisión Esta unidad se conecta utilizando el modo asíncrono de alta veloci- dad (HIGH SPEED). Las frecuencias de muestreo que se pueden utilizar para la trans- misión son 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz y 352,8kHz. También es compatible con DSD de 2,8 MHz, 5,6 MHz y 11,2 MHz. Una vez realizada correctamente la conexión, podrá seleccionar “ESOTERIC USB AUDIO DEVICE” como salida de audio del sistema ope- rativo en el ordenador. En el modo asíncrono, los datos de audio transmitidos desde el orde- nador se procesarán utilizando el reloj de esta unidad, reduciéndose así las fluctuaciones que se producen durante la transmisión de datos. Reproducción de archivos de audio Puede utilizar el reproductor de audio ESOTERIC HR Audio Player para reproducir archivos de audio en un ordenador. Por favor, descargue esta aplicación gratuita desde la siguiente URL: http://www.esoteric.jp/products/esoteric/hr_audio/indexe.html ESOTERIC HR Audio Player es un software de reproducción de audio para Windows y Mac que permite disfrutar de reproducción en alta calidad de fuentes de audio de alta resolución, incluyendo DSD, sin necesidad de hacer ajustes complicados.58 1 Conecte esta unidad a un ordenador utilizando un cable USB. Utilice un cable USB de los disponibles en establecimien- tos comerciales que tenga el conector adecuado para esta unidad. Ordenador 2 Encienda el ordenador. Confirme que el sistema operativo se ha iniciado correctamente. 3 Pulse el botón POWER para encender la unidad.

Pulse el botón INPUT para seleccionar “USB”. 5 Comience la reproducción de un archivo de audio en el ordenador. Para obtener mejor calidad de audio, ponga el volumen del ordenador al máximo y ajuste el volumen del amplificador conectado a esta unidad. Ponga el volumen del amplificador al mínimo cuando comience la reproducción y vaya aumentándolo gradualmente. o El ordenador no se puede utilizar para controlar esta unidad ni esta unidad se puede utilizar para controlar el ordenador. o Esta unidad no puede transmitir archivos de audio al ordena- dor por USB. o No lleve a cabo ninguna de las siguientes operaciones cuando se esté reproduciendo un archivo de audio a través de la conexión USB. Si lo hace podría causar anomalías de funcionamiento en el ordenador. Salga siempre del software de reproducción de música antes de llevar a cabo alguna de las siguientes acciones: i Desconectar el cable USB. i Apagar esta unidad. i Cambiar la fuente de entrada. o Cuando se reproduce un archivo de música a través de la conexión USB, también se transmiten los sonidos propios del funcionamiento operativo del ordenador. Para evitar que estos sonidos se escuchen, haga los ajustes pertinentes en el ordenador. o Si inicia el software de reproducción de audio antes de conectar esta unidad al ordenador o antes de seleccionar “USB” como entrada, los archivos de audio podrían no repro- ducirse correctamente. Si esto ocurre, reinicie el software de reproducción de audio o reinicie el ordenador. Conexión a un ordenador y reproducción de archivos de audio (continuación)59 Español Solución de posibles fallos Si tiene un problema con esta unidad, por favor dedique un momento a revisar la información que le proporcionamos a conti- nuación antes de solicitar servicio técnico. Es más, el problema podría estar causado por algún motivo ajeno a esta unidad. Por favor, asegú- rese del correcto funcionamiento de las unidades conectadas. Si aun así este producto no funciona correctamente, póngase en contacto con el distribuidor donde lo compró. La unidad no se enciende. e Confirme que el cable de corriente está bien conectado, tanto a la entrada de la parte posterior de esta unidad como a la toma de corriente. e Confirme que la toma de electricidad a la que está conectado el cable de corriente funciona correctamente, por ejemplo enchufando otro dispositivo. No sale sonido por los altavoces. El sonido está distorsionado. e En este caso, apague la unidad y compruebe las conexiones con el dispositivo fuente de audio digital, el amplificador y los altavoces (página 48). e Cambie el ajuste de entrada al que corresponda según el termi- nal que se está utilizando como entrada de señal (página 52). e Ajuste “AOUT” (salida analógica) de acuerdo con la conexión del amplificador. e Ajuste el volumen del amplificador y de los restantes dispositivos. No aparece ninguna frecuencia de muestreo en la pantalla a la derecha de “INPUT”. e Encienda el dispositivo que esté conectado al terminal de entrada seleccionado. e Compruebe que el dispositivo está conectado correctamente al terminal de entrada seleccionado. Se oye un pitido a intervalos regulares. e Si se escucha un pitido a intervalos regulares cuando la unidad está en modo de sincronización de reloj, podría ser que el dispositivo conectado no esté en modo de sincronización de reloj. Compruebe las conexiones de los terminales de entrada de sincronización de reloj y el ajuste de sincronización de reloj del dispositivo conectado. El indicador CLOCK no deja de parpadear. e Ajuste la configuración de CLK> en “OFF” cuando no utilice la sincronización de reloj (página 54). e Puede estar entrando una señal de reloj con la que la unidad no se puede sincronizar. Compruebe las conexiones de los ter- minales de sincronización de reloj y los ajustes del dispositivo conectado. Esta unidad utiliza un microprocesador, por lo que ruidos u otras interferencias externas podrían hace que dejase de fun- cionar correctamente. En tal caso, apague la unidad y espere aproximadamente un minuto antes de volver a reiniciar el funcionamiento.60 Mensajes “– – –” aparece en la pantalla en la zona de la frecuencia de muestreo.Hay un problema con la señal de entrada.No introduzca señales que no sean PCM o DSD.Compruebe la conexión con el dispositivo digital.Esta unidad no puede descodificar señales en formatos como Dolby Digital, DTS y AAC. Convierta la señal a PCM en el dispositivo de reproducción antes de que salga de él.No aparece ninguna frecuencia de muestreo en la pantalla a la derecha de “INPUT”.La señal digital no se puede acoplar. Pulse el botón INPUT para seleccionar el terminal en el que está conectado el dispositivo fuente digital.Encienda el dispositivo conectado. Compruebe los ajustes de dicho dispositivo.CLOCK!Compruebe los ajustes relacionados con el reloj.Si no hay entrada de reloj, en la zona de la pantalla correspon-diente a la frecuencia de reloj aparecerá “– – –”.Si el ajuste de configuración y el reloj de entrada son incorrectos, la zona de la pantalla correspondiente a la frecuencia parpadeará. Restablecer los ajustes de fábrica Los ajustes se conservan incluso aunque se desconecte la unidad de la corriente.Siga este procedimiento para restablecer todos los ajustes a sus valo-res predeterminados de fábrica por defecto y borrar la memoria de la unidad. 1 Apague la unidad. Si la unidad está encendida, pulse el botón POWER y espere al menos 30 segundos antes de continuar. 2 Pulse el botón POWER mientras mantiene pulsado el botón MENU. Cuando en la pantalla aparezca “Setup CLR” (borrar ajustes), suelte el botón MENU. Solución de posibles fallos (continuación)61 Español Especificaciones Salidas de audio analógico Terminales XLR ................................1 par (L: izda./R: dcha.) Terminales RCA ...............................1 par (L: izda./R: dcha.) Impedancia de salida XLR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .140 Ω RCA ..........................................................60 Ω Nivel de salida máximo (con señal de entrada de 1 kHz y escala completa, carga de10 kΩ) XLR (en 0 dB) ...............................................5 Vrms RCA ......................................................2,5 Vrms Respuesta de frecuencias (con señal de entrada PCM a 192 kHz) 5 Hz – 65 kHz (−3 dB) Relación señal/ruido .....................121 dB (5,6 MHz DSD, 1 kHz) Distorsión ...........................................0,0007 % (1 kHz) Entradas de audio digital Terminales ES-LINK ............................1 par (L: izda./R: dcha.) Formato de señal de entrada ...................Lineal PCM (ES-LINK4) 352,8/384 kHz, 48 bits DSD (ES-LINK4) Terminales XLR ................................1 par (L: izda./R: dcha.) Nivel de entrada ...........................................5 Vp-p Impedancia de entrada .....................................110 Ω Formato de señal de entrada (con conexión DUAL) 32–384 kHz, 16–24 bits Lineal PCM (DUAL AES) DSD (ES-LINK1, ES-LINK2, DoP) Formato de señal de entrada (sin conexión DUAL) 32–192 kHz, 16–24 bits Lineal PCM (formato AES/EBU) DSD (ES-LINK1, ES-LINK2, DoP) Terminales RCA ..................................................... 2 Nivel de entrada .........................................0,5 Vp-p Impedancia de entrada ......................................75 Ω Formato de señal de entrada ..........................32–192 kHz de 16 bits a 24 bits Lineal PCM (formato IEC 60958) DSD (DoP) Terminal digital óptico .............................................. 1 Nivel de entrada ...................de −24 dBm a −14,5 dBm pico Formato de señal de entrada ..........................32–192 kHz de 16 bits a 24 bits Lineal PCM (formato IEC 60958) DSD (DoP) Puerto USB .................................................1 (Tipo B) Formato de señal de entrada ........................44,1–384 kHz de 16 bits a 32 bits Lineal PCM 2,8/5,6/11,2 MHz DSD Salida de reloj Terminal BNC .......................................................1 Nivel de salida .......................equivalente a nivel TTL (a 75 Ω) Frecuencias de salida 44,1 kHz, 88,2 kHz, 176,4 kHz, 48 kHz, 96 kHz, 192 kHz 22,5792 MHz, 24,576 MHz Iguales a las frecuencias de entrada (cuando se retransmite la salida) Precisión de la frecuencia de salida. . . . . . . ±0,5 ppm (al salir de fábrica) Entrada de reloj Terminales BNC .....................................................2 Impedancia de entrada IN ............................................................75 Ω 10MHz IN ....................................................50 Ω Frecuencias que pueden introducirse IN ...........44,1 kHz, 88,2 kHz, 176,4 kHz, 48 kHz, 96 kHz, 192 kHz 22,5792 MHz, 24,576 MHz (±10 ppm) 10MHz IN ......................................10 MHz (±10 ppm) Nivel de entrada IN ..........................................equivalente a nivel TTL 10MHz IN .............................. onda senoidal, 0,5–1 Vrms General Alimentación Modelo para Europa .......................CA 220–240 V, 50/60 Hz Modelo para EE. UU./Canadá ......................CA 120 V, 60 Hz Modelo para Hong Kong ..........................CA 230 V, 50 Hz Modelo para Corea ................................CA 220 V, 60 Hz Consumo de corriente ...........................................26 W Dimensiones externas (ancho × alto × profundo, incluidos salientes) 445 × 162 × 437 (mm) Peso ............................................................27 kg Temperatura de funcionamiento ....................de +5 °C a +35 °C Humedad de funcionamiento .........5 % – 85 % (sin condensación) Temperatura de almacenamiento ..................de −20 °C a +55 °C Accesorios incluidos Cable de corriente × 1 Cable HDMI × 1 Almohadillas de fieltro × 4 Manual del usuario (este documento) × 1 Tarjeta de garantía × 1 o Las especificaciones y el diseño están sujetos a cambio sin previo aviso. o El peso y las dimensiones son aproximados. o Las ilustraciones de este Manual del usuario pueden diferir ligera- mente de los modelos de producción.62 Dibujos con las dimensiones
