MANUAL DE USUARIO PS-01F Esoteric

El símbolo del rayo acabado en flecha bajo de un triángulo equilatoro alerta al usuario de la presencia de un "voltaje peligioso" sin aíslar bajo de la carcaja del producto que pueda ser de magnitud suficiente como para constituir riesgo de descarga electrica para las personas.

El signo de exclamacion bajo de un triangulo equilatero alerta al usuario de la presencia de importantes instrucciones de functonamento y mantenimiento en la literatura que acoma al aparato.

AVISO: PARA EVITAR RIESGO DE INCENDIO O DESCARGAS ELECTRICAS, NO EXPONGA Este APARATO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCION

NO QUITE LAS CARCASAS EXTERNAS NI DEJE AL AIRE LA ELECTRONICA. jEN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PUEDA MANIPULAR!
SI EXPERIMENTA PROBLEMAS CON ESTE PRODUCTO, PONGASE EN CONTACTO CON EL ESTABLECIMIENTO DONDE ADQUIRIO LA UNIDAD PARA SOLICITAR SERVICIO TECNICO. NO UTILICE EL APARATO HASTA QUE HAYA SIDO REPARADO.
EL USO DE CONTROLES, AJUSTES O PROCEDIMIENTOS QUE NO SEAN LOS ESPECIFICADOS EN Este MANUAL PUEDE CAUSAR EXPOSICION A RADIACIONES PELIGROSAS.

1) Lea estas instrucciones.
2) Conserve estas instrucciones.
3) Cumpla con lo indicado en los avisos.
4) Siga todas las instrucciones.
5) No utilise este aparato circa del agua.
6) Limpielo solo con un trapo seco.
7) No bloqueeaculara de las ranuras de ventilacion. Instale estapearato de acuerdo con las instrucciones del fabricante.
8) No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos uOthers aparatos (incluyendo amplificadores) que produzcan calor.
9) No eliminé el sistema de seguridad que supone el enchufe polarizzato o con toma de tierra. Un enchufe polarizzato tiene dos bornes, uno más ancho que el othero. Uno con toma de tierra tiene dos bornes iguales y una tercera lámina para la conexión a tierra. El borne ancho o la lámina se incluyen para sucurity. Si el enchufe que venga con la unidad no encaja en su salute de corriente, haga que un electricista cambie su salute anticuada.

10) Evite que el cable de corrente quede de forma que pueda ser pisado o quedar retorcido o aplastado, especialmente en los enchufes, receptaculos o en el punto en el que salen del aparato.

11) Use solo accesos / complementos especializados por el fabricante.

12) Utilice este aparato solo con un soporte, tripode o bastidor especialico por el fabricante o que se vendas con el proprio aparato. Cuando utilise un bastidor con ruedas, tengacuidado al mover la combinacion de aparato/bastidor para evitar que vuelque y pueda producirse danos.

13) Desconecte este aparato de la corrente durante las tormentas electricas o cuando no lo vaya a usar durante un periodo de tiempo largo.
14) Dirijarialquier possible reparacion solo al service teneo oficial. Este aparato debera ser reparado si se ha danado de una forma, como por ejemplo si el cable de corriente o el enchufe está rotos, si ha sido detramado algo liquido sobre la unidad o algobjecto ha sido introducido enlla, si ha quedado expuesto a la lluvia o la humedad, si no funciona normalmente o si ha caido al suejo en algo nthimento.

• Este aparato libera corriente nominal no vale para el functiOnamento a trovés de la toma de corriente, aun cuando el interruptor de encendido y activacion (POWER o STANDBY/ON) no este en la posic多万元 encendido (ON).
• El enchufe que se connecta a la red es el dispositivo de desconexión, por lo que deben permanecer siempre en prefecto estado de uso.
• Deberaledge siutiliza auriculares con este producto, ya que una excessiva presion sonora (volumen) precedente dellos mismoscould causar perdidas de audicion.

AVISO

Los productos con construedon de Clase I estan equipados con un cable de alimentacion queiene conexion de tierra. El cable de these products debara connectarse a una toma de corriente que tengaconexion de proteccion de tierra.

EN EE. UU./CANADÁ, UTILICE SOLO ALIMENTACION CON CORRIENTE DE 120 V.

PRECAUCION

No exponga este aparato a salpicaduras ni goteras.
- No Coloque objetos que contengan liquidos, como por ejem-plo jarrones, sobre el aparato.
- No instale este aparato en lugares cerrados tales como estanterias o similares.

• Este aparato debe situarse lo suficientemente cerca de una toma de electricidad como para poder alcantar fácilmente el cable de corriente enlaysquer momento.

• Si el producto utilizes pilas (esto incluye las pilas instaladas y los "packs" de pilas), se evitara su exposión directa al sol, al fuego o arialquierotrafuente de calor excessivo.
  PRECAUCION con los productos que employan bacterias de litio reemplazables: existe peligro de explosión si la bateria se reemplaza por otra de tipo Incorrecto. Reemplácia Solver por otra igual o de tipo equivalente.

Declaración de conformidad del suministrador

Número de modelo: PS-01F

Marca commercial: ESOTERIC

Dirección: 3502 Woodview Trace #200 Indianapolis, IN 46268 U.S.A.

Este dispositivo cumple con el apartado 15 de las Normas de la FCC.

Su funcionaamente está sujeto a las dos siguientes conditiones:

1) Este dispositivo no pode causar interferencias perjudiciales
2) Este dispositivo debe acceptarrialquierinterferencia recibida, incluidas interferencias que poder causar anomalias defuncionamento.

Información

Se ha comprobado que este equipo cumple con los limites establecidos para los dispositivos digitales de Clase B, de acuerdo con el apartado 15 de las Normas de la FCC. Estos limites están disnados para proportionsar una proteccion razonable contra interferencias perjudiciales en instalaciones residenciales. Este equipo genera, utilizes yuede irradiar energia de radiofrecuencia y, si no se instala y se utilize de acuerdo con las instrucciones,uede causar interferences perjudiciales en las comunicaciones por radio. Sin embargo, no se peutdarentar que dichas interferencias no se produzcan en instalaciones particulares. Si este equipo Causea interferencias perjudiciales en la recepcion de radio o television,que se comprueban apagando y encendiendo el equipo,se recomienda al usuario que intente corrigirla mediante una o varias de las siguientes medidas:

Reoriente o recoloque el equipo y/o la antenna receptora.
- Aumente la separacion entre el equipo y el receptor.
- Conecte el equipo a una toma de electricidad situada en un circuito electrico diferente al del receptor.
- Consulte al distribuidor o Solicite ayuda a un的技术o de radio/TV con experiencia.

PRECAUCION

Cualquier cambio o modificación efectuada en este equipo que no haya sido expresamente aprobada por la parte responsable del accomplishment de los requisitos exigidosoulda invalidate el derecho del usuario a utiliser el equipo.

Modelo para Europa

Este producto cumple con las exigencias de las directivas europeas y con los reglamentos de la Comisión Europea.

Para consumidos europeos

Deshacerse de aparatos electricos, electronicos, pilas/baterias y acumuladores

a) Todos los aparatos electricos y electrónicos, y pilas/baterías y accumulatoradores gastados, deben ser eliminados分开ados del resto de basura commons y únicamente en los "puntos limpios" o bajo los procedimientos asignificados por el gobernó o autoridades municipales locales.
b) Con la eliminación correcta de los equipos electricos y electrónicos, y de pilas/baterías y accumulatoradores gastados, estará ayudando a conservar recursos muy valiosos y aatar los posibles efectos negativos en la salute humana y en el medio ambiente.
c) La eliminación Incorrecta de los equipos electricos y electrónicos, y pilas/baterías y acumuladores, pueda producir efectos muy dañinos en el medio ambiente y en la salute humana a causa de las sustancias peligrosas que PODen encontrarse en这些东西 equipos.
d) El símbolo de Eliminación de Aparatos Eléctricos y Electrónicos (WEEE en ingles), identificado por cubos de basura con ruedas tachados, indican que los equipos electrécicos y electrónicos, y las pilas/baterías y accumulatoradores, deben ser eliminados de forma totalmente independiente con afecto a la basura domestica.

Si una pila/bateria o un accumulator contienen máscantidad de los values especializados de plomo (Pb),mercurio (Hg) y/o cadmium (Cd) segun esta definido enla Directa relativa a las pilas (2006/66/CE, 2013/56/UE),dontones los simbolos quimicos correspondienteselementos estaran indicados bajo del simbolo WEEE

Pb, Hg, Cd

e) Existen sistemas para la eliminación y recogida a disposición del usuario final. Si nécessita más información sobre como deshacerse de aparatos electricos y electrónicos antiguos, asi como de pilas/baterias y accumulatoráres,pongase en contacto con su ayuntimiento, con la correspondiente Empresa del service de recogida de residuos o con el establecimiento donde adquirido este aparato.

Los nombres de otheras companies, nombres de produits y logos que aparecen en este documento son marcas commerciales o registradas de sus respectivos propietarios.

Gracias por adquirir este produit ESOTERIC.

Con el fin de.Ofrecerle la mayor calidad de audio durante manyos años, fabricamos los productos ESOTERIC de uno en uno y con unstricto control de calidad. Lea detenidamente este manual paraobtener el mayor rendimiento de este producto. Después de leerlo,guardelo en un lugar seguro,undo con la tarjeta de la garantia,para futuras consultas.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD 23

Antes de suutilizacion. 26

Accosarios incluidos 26

Notasobre las patas puntiformes. 26

Mantenimiento. 27

Precauciones de uso 27

Conexiones 28

Partes y functions de la unidad principal. 30

Encendido de la unidad y puesta en reposo 30

SolutiOn de problemas 31

Especificaciones 31

Dibujos con las dimensiones 32

Diagramadecolocacionde las patas 32

Accesorios incluidos

Comprucbe que todos los accesos enumerated a continuacion estan incluidos en la caja. Por favor,pongase en contacto con el establishimientoonde adquirio este producto si falta cualesera de这些东西 accesos o si algo nho ha sufido desperfectos durante el transporte.

Cable de corriente × 1

Cable de alimentacion de corriente continua × 1

Almohadillas de filtro × 3

Manual del usuario (este documento) × 1

Tarjeta de garantía × 1

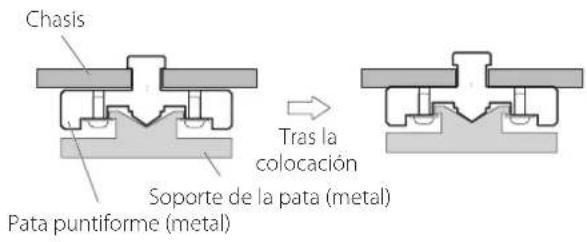

Notasobrelaspataspuntiformes

Esta unidad Tieneunas patas punctiformes metálicas de alta precision que están susujetas a la placar inferior.

Las patas puntiformes y sus soportes estan sueltos, pero cuando se coloca la unidad sobre una superficie, son estas patas puntiformes las que soportan la unidad, dispersando deforma efectiva las vibraciones.

• Si queda espacio entre el chasis y una pata puntiforme antes de la colocacion, gire la pata puntiforme en la direction que aprieta el tornillo para eliminar el espacio.
• Coloque las almohadillas de fieltro incluidas en la parte inferior de los soportes de las patas para evaporar rayar la superficie sobre la que se situe esta unidad.

Precauciones de uso

Mantenimiento

Utilice un paño suave y seco para limpar la superficie de la unidad. Para manchas dificiles, use un paño humedo que haya sido bien escurrido para eliminar el excesso de liquido.

Nunca pulverice liquido directamente sobre esta unidad.
- No utilise gamuzas ni paros impregnados con produits químicos, ni disolvente u另一边 sustancias químicas, ya que pueda darñar la superficie de la unidad.
- Evite que materiales de goma o de plástico estén en contacto con launidad durante largos periodos de tiempo, ya que pueda darñar la carcaja.

Por seguridad, desenchufe el cable de corriente de la toma de electricidad antes de proceder a la limpieza.

-Esta unidad pesa bastante, por lo que deben tener cuidado para evaporar lesiones durante la instalacion.
- No instale esta unidad donde pueda calentarse. Esto incluye lugarres que estén expuestos a la luz solar directa o cercanos a un radiador, calefactor, estufa oequalquier otro aparato de calefacion. Tampoco colque esta unidad encima de un amplificador u other equipo que generate calor. Si lo hace, esta unidad podria decolorarse, deformarse o sufrir una averia.
- Para permitir una buena disipacion del calor, deje al menos 20cm (8 pulgadas) entre esta unidad y las paredes uothers componentes del equipo cuando la instale. Si la coloca en un rack, por exemple, deje libres al menos 5cm (2 pulgadas) por encima de la unidad y 10cm (4 pulgadas) por detras.

Si no deja"These espacios libres, el calor pueda acumularse en su interior y provocar fuego.

Coloque la unidad en un lugar estable.
No coloque nada encima de esta unidad.
- El voltaje suministrado a la unidad deben ser el本身就是 que está impreso en su parte posterior. Si tiene dudas al besoin, consulte a un electricista.
- Cuando desenchufe el cable de corriente de una toma de electrificad, tire siempre directamente del conductor. Nunca tire del cable.

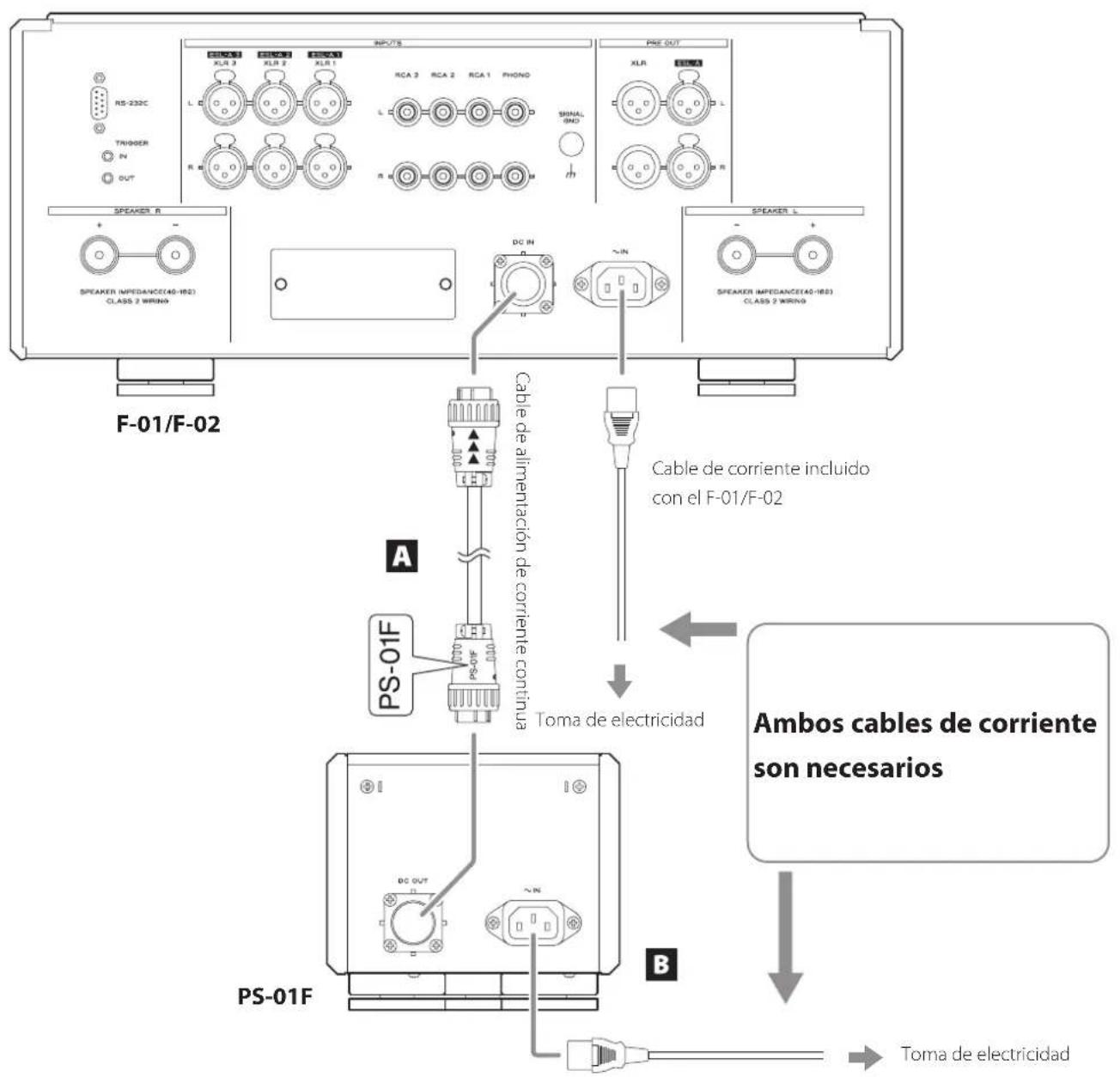

Pecuaciones al hacer las conexiones

• Asegürese de conectar el cable de corriente continua con la orientacion correcta como muestra la direccion de las flechas.
• El cable de alimentacion de corriente continua incluedo con esta unidad es especialico para la connexion a un F-01 o F-02.
• Conecte los cables de corriente en las entradas para el cable de CA (corriente alterna) (~IN) tanto de esta unidad como del F-01 o F-02.
• Lea los manuales de instrucciones de todos los dispositivos que se vayan a conectar y siga susindicaciones.
• Terminate todas las conexiones antes de enchufar los cables de corriente a las manos de electricidad.

Desconecte sempre los cables de corrente antes de conectar otros cables a la unidad. Cuando esta unidad está connectada a una toma de electricidad, si la punta de un cable u other parte metálica toca un pin del terminal DC OUT, el pinoulda causar un cortocircuito y provocar daños.

• Si experimenta un problema con estaunidad,onga el F-01/F-02 en modo de reposo (standby) y desconecte los cables de corrente tanto del PS-01F como del F-01/F-02 de las manos de electricidad.

Cable de corriente incluido

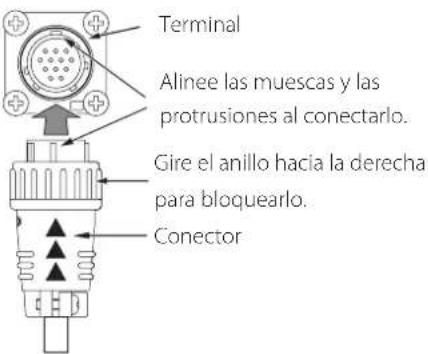

A Terminal de salute de alimentacion de corriente continua (DC OUT)

Utilice el cable de alimentacion de corriente continua para conectar el terminal DC IN del F-01 o F-02 con el terminal DC OUT de estaunidad.

• Utilice el cable de alimentacion de corriente continua incluido con estaunidad para la connexion.
• Desconecte sempre los cables de corriente tanto del PS-01F como del F-01/F-02 antes de conectar odisconnectar el cable de alimentacion de corriente continua.
• El cable de alimentación de corriente continua Tiene sus conectores etiquetados.

Como se muestra en la page 28, conecte el conector con flechas al F-01/F-02 y conecte el conector con el nombre del producto (PS-01F) a este producto.

Compruebe la orientacion de las muescas, las protrusiones y las flechas del cable de corriente continua y sujeteo por el conector. Alinee las MARCAS del conector con las del terminal e insertelo. Gire el anillo hacía la derecha para bloquearlo. Invierta el procedimiento para disconnectarlo. Al conectar o desconectar el cable, no tuerza ni mueva hacía los lados el conector.

Tenga cuidado de no engancharse los dedos en el anillo al conectar o desconectar el cable de corriente continua.

B Entrada para el cable de CA (corriente alterna) (~IN)

Conecte en esta entrada el cable de corriente alterna (CA) incluido. Una vez terminadas todas las conexiones, enchufe el cable de corriente de esta unidad en una toma de electricidad.

Uvilice exclusivamente un cable de corriente ESOTERIC original. El uso de algunos cables de corriente pueda provocar fuego o descargas electricas.

Desenchufe el cable de corriente de la toma de electricidad si no va a utiliser la unidad durante un长大o periodo de tiempo.

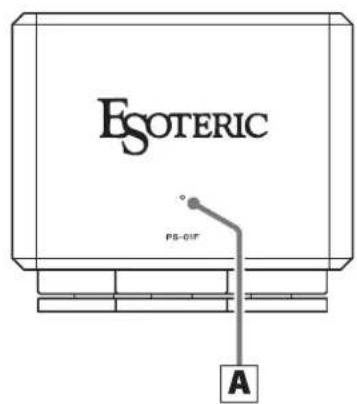

Partes y functions de la unidad principal

Funcionamente baskico

Encendido de la unidad y esta en reposo

El funcionaamente de la alimentacion del F-01 o F-02 controla esta unidad poniendola en reposo y encendiendola.

A Indicador de alimentacion

Se ilumina cuando la alimentacion está encendida.

Si parpadea, confirmaque la entrada para el cable de corrente alterna (CA) ( IN) de esta unidad está conectado a una toma de electricidad mediente el correspondiente cable de corrente.

Solucn de problemas Especificaciones

Si Tiene un problema con este producto, por favor dedique unmomento a revisar la informacion que le proportionamos a continua-acion antes de solicitar serviceo technician. Es mas, el problema podra estar causado por某个 motivo ajeno a este producto. Por favor, compruebe también el functionamento de la unidad conectada.

Si aun asi este producto no funciona correctamente,pongase en contacto con el distribuidor donde lo compró.

La unidad no se enciende.

Compruebe que el cable de corriente está bien conectado, tanto a la entrada de corriente de la parte posterior de esta unidad como a la toma de electridad.
Compruebe que llege corriente a la toma de electricidad.
donte está enchufado el cable de corriente, por exemple
conectaro除外 aparato.
Confirme que el cable de alimentacion de corriente continua está connectado correctamente.

General

Alimentación

Modelo para Europa. CA 230 V, 50 Hz

Modelo para EE. UU./Canada CA 120 V,60 Hz

Consumo de energia 10 W

Dimensiones externas (ancho x alto x profundo, salientes incluidos)

146× 128× 353mm (53 / 4× 51 / 8× 14 pulgadas)

Peso. 7 kg (15 1/2 libras)

Margen de temperatura de funciona.. +5^ a +35^

Margen de humedad de functiOnamento . 85 %

(sin condensation)

Margen de temperatura de almacenamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Accesorios incluidos

Cable de corriente × 1

Cable de alimentacion de corriente continua × 1

Almohadillas de feltro × 3

Manual del usuario (este documento) × 1

Tarjeta de garantia × 1

Las ilustraciones de este manual peuvent diferir ligeramente de los modelos de produccion.
Las specifications y el disen lo estan susjetos a cmbios sin previo aviso.
El peso y las dimensiones sonapproximados.

Notasobre la condensacion

Si traslada esta unidad de un entorno frio al aire libre a un entorno calido en un interior, o si se acaba de encender la calefaction en la habitacion donde está situada, por exemple, puede producirse condensacion en una de las piezas sociales, dando como resultado un funciona不到位 incorrecto. Si this ourre,cke la unidad encendida y espere una o dos horas. As deberia restablecerse la reproduccion con normalidad.

Dibujos con las dimensiones

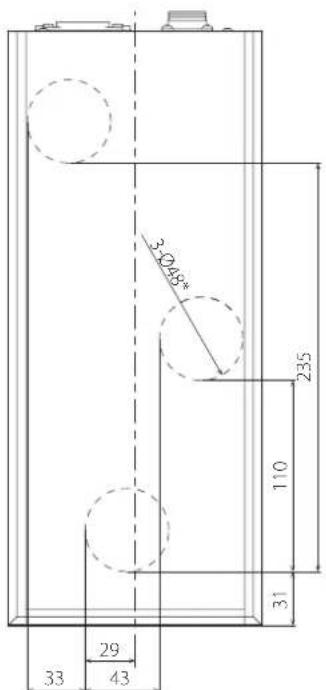

Diagrama de colocacion de las patas

• 3 patas de 48 mm de diametro Dimensiones en millimetros (mm)
