MANUAL DE USUARIO G-01XD Esoteric

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO QUITE LA CUBIERTA (NI EL PANEL POSTERIOR). NO HAY PIEZAS INTERNAS QUE EL USUARIO PUEDA REPARAR. PARA REPARACIONES, REMÍTASE A UN SERVICIO TÉCNICO CUALIFICADO.

El símbolo del rayo acabado en flecha dentro de un triángulo equilátero alerta al usuario de la presencia de un "voltaje peligroso" sin aislar dentro de la carcasa del producto que puede ser de magnitud suficiente como para constituir riesgo de descarga eléctrica para las personas.

El signo de exclamación dentro de un triángulo equilátero alerta al usuario de la presencia de importantes instrucciones de funcionamiento y mantenimiento en la literatura que acompaña al aparato.

AVISO: PARA EVITAR RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCIÓN

• NO QUITE LAS CARCASAS EXTERNAS NI DEJE AL AIRE LA ELECTRÓNICA. ¡EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PUEDA MANIPULAR!
• SI EXPERIMENTA PROBLEMAS CON ESTE PRODUCTO, PÓNGASE EN CONTACTO CON EL ESTABLECIMIENTO DONDE ADQUIRIÓ LA UNIDAD PARA SOLICITAR SERVICIO TÉCNICO. NO UTILICE EL APARATO HASTA QUE HAYA SIDO REPARADO.
• EL USO DE CONTROLES, AJUSTES O PROCEDIMIENTOS QUE NO SEAN LOS ESPECIFICADOS EN ESTE MANUAL PUEDE CAUSAR EXPOSICIÓN A RADIACIONES PELIGROSAS.

1) Lea estas instrucciones.
2) Conserve estas instrucciones.
3) Cumpla con lo indicado en los avisos.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Límpielo solo con un trapo seco.
7) No bloquee ninguna de las ranuras de ventilación. Instale este aparato de acuerdo con las instrucciones del fabricante.
8) No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos u otros aparatos (incluyendo amplificadores) que produzcan calor.
9) No elimine el sistema de seguridad que supone el enchufe polarizado o con toma de tierra. Un enchufe polarizado tiene dos bornes, uno más ancho que el otro. Uno con toma de tierra tiene dos bornes iguales y una tercera lámina para la conexión a tierra. El borne ancho o la lámina se incluyen para su seguridad. Si el enchufe que venga con la unidad no encaja en su salida de corriente, haga que un electricista cambie su salida anticuada.

10) Evite que el cable de corriente quede de forma que pueda ser pisado o quedar retorcido o aplastado, especialmente en los enchufes, receptáculos o en el punto en el que salen del aparato.

11) Use solo accesorios / complementos especificados por el fabricante.

12) Utilice este aparato solo con un soporte, trípode o bastidor especificado por el fabricante o que se venda con el propio aparato. Cuando utilice un bastidor con ruedas, tenga cuidado al mover la combinación de aparato/bastidor para evitar que vuelque y puedan producirse daños.

13) Desconecte este aparato de la corriente durante las tormentas eléctricas o cuando no lo vaya a usar durante un periodo de tiempo largo.

14) Dirija cualquier posible reparación solo al servicio técnico oficial. Este aparato deberá ser reparado si se ha dañado de alguna forma, como por ejemplo si el cable de corriente o el enchufe están rotos, si ha sido derramado algún líquido sobre la unidad o algún objeto ha sido introducido en ella, si ha quedado expuesto a la lluvia o la humedad, si no funciona normalmente o si ha caído al suelo en algún momento.

• Este aparato libera corriente nominal no válida para el funcionamiento a través de la toma de corriente, aún cuando el interruptor de encendido y activación (POWER o STANDBY/ON) no esté en la posición de encendido (ON).
• El enchufe que se conecta a la red es el dispositivo de desconexión, por lo que deberá permanecer siempre en prefecto estado de uso.
• Deberá llevar cuidado si utiliza auriculares con este producto, ya que una excesiva presión sonora (volumen) procedente de los mismos puede causar perdidas de audición.

AVISO

Los productos con construcción de Clase I están equipados con un cable de alimentación que tiene conexión de tierra. El cable de estos productos deberá conectarse a una toma de corriente que tenga conexión de protección de tierra.

EN EE. UU./CANADÁ, UTILICE SOLO ALIMENTACIÓN CON CORRIENTE DE 120 V.

PRECAUCIÓN

• No exponga este aparato a salpicaduras ni goteras.
• No coloque objetos que contengan líquidos, como por ejemplo jarrones, sobre el aparato.
• No instale este aparato en lugares cerrados tales como estanterías o similares.
• Este aparato debe situarse lo suficientemente cerca de una toma de electricidad como para poder alcanzar fácilmente el cable de corriente en cualquier momento.
• Si el producto utiliza pilas (esto incluye las pilas instaladas y los "packs" de pilas), se evitará su exposición directa al sol, al fuego o a cualquier otra fuente de calor excesivo.
• PRECAUCIÓN con los productos que emplean baterías de litio reemplazables: existe peligro de explosión si la batería se reemplaza por otra de tipo incorrecto. Reemplácela sólo por otra igual o de tipo equivalente.

Declaración de conformidad del suministrador

Número de modelo: G-01XD

Marca comercial: ESOTERIC

Parte responsable:

Por favor, póngase en contacto con nosotros a través de la siguiente dirección: https://teac.jp/int/support/usa/contact

Este dispositivo cumple con el apartado 15 de las Normas de la FCC.

Su funcionamiento está sujeto a las dos siguientes condiciones:

1) Este dispositivo no puede causar interferencias perjudiciales

2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas interferencias que puedan causar anomalías de funcionamiento.

Información

Se ha comprobado que este equipo cumple con los límites establecidos para los dispositivos digitales de Clase B, de acuerdo con el apartado 15 de las Normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en instalaciones residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se puede garantizar que dichas interferencias no se produzcan en instalaciones particulares. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, que se comprueban apagando y encendiendo el equipo, se recomienda al usuario que intente corregirla mediante una o varias de las siguientes medidas:

- Reoriente o recoloque el equipo y/o la antena receptora.

- Aumente la separación entre el equipo y el receptor.

- Conecte el equipo a una toma de electricidad situada en un circuito eléctrico diferente al del receptor.

- Consulte al distribuidor o solicite ayuda a un técnico de radio/TV con experiencia.

PRECAUCIÓN

Cualquier cambio o modificación efectuada en este equipo que no haya sido expresamente aprobada por la parte responsable del cumplimiento de los requisitos exigidos podría invalidar el derecho del usuario a utilizar el equipo.

Modelo para Europa

Este producto cumple con las exigencias de las directivas europeas y con los reglamentos de la Comisión Europea.

Para consumidores europeos

Deshacerse de aparatos eléctricos, electrónicos, pilas/baterías y acumuladores

a) Todos los aparatos eléctricos y electrónicos, y pilas/baterías y acumuladores gastados, deben ser eliminados separados del resto de basura común y únicamente en los "puntos limpios" o bajo los procedimientos especificados por el gobierno o autoridades municipales locales.

b) Con la eliminación correcta de los equipos eléctricos y electrónicos, y de pilas/baterías y acumuladores gastados, estará ayudando a conservar recursos muy valiosos y a evitar los posibles efectos negativos en la salud humana y en el medio ambiente.

c) La eliminación incorrecta de los equipos eléctricos y electrónicos, y pilas/baterías y acumuladores, puede producir efectos muy dañinos en el medio ambiente y en la salud humana a causa de las sustancias peligrosas que pueden encontrarse en estos equipos.

d) El símbolo de Eliminación de Aparatos Eléctricos y Electrónicos (WEEE en inglés), identificado por cubos de basura con ruedas tachados, indican que los equipos eléctricos y electrónicos, y las pilas/baterías y acumuladores, deben ser eliminados de forma tot independiente con respecto a la basura doméstica.

Si una pila/batería o un acumulador contienen más cantidad de los valores especificados de plomo (Pb), mercurio (Hg), y/o cadmio (Cd) según está definido en la Directiva relativa a las pilas (2006/66/CE, 2013/56/UE), entonces los símbolos químicos correspondientes elementos estarán indicados debajo del símbolo WEEE

e) Existen sistemas para la eliminación y recogida a disposición del usuario final. Si necesita más información sobre cómo deshacerse de aparatos eléctricos y electrónicos antiguos, así como de pilas/baterías y acumuladores, póngase en contacto con su ayuntamiento, con la correspondiente empresa del servicio de recogida de residuos o con el establecimiento donde adquirió ese aparato.

Los nombres de otras compañías, nombres de productos y logos que aparecen en este documento son marcas comerciales o registradas de sus respectivos propietarios.

Índice

Gracias por adquirir este producto ESOTERIC.

Con el fin de ofrecerle la mejor calidad de audio durante muchos años, fabricamos los productos ESOTERIC de uno en uno y con un estricto control de calidad.

Lea detenidamente este manual para obtener el mejor rendimiento de este producto. Después de leerlo, guárdelo en un lugar seguro, junto con la tarjeta de la garantía, para futuras consultas.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD....27

Acerca de los tornillos de bloqueo para el transporte....30

Antes de su utilización....31

Conexiones....32

Nombres y funciones de las partes....34

Funcionamiento básico....35

Solución de problemas....35

Mantenimiento....36

Especificaciones....36

Dibujos con las dimensiones....37

Acerca de los tornillos de bloqueo para el transporte

Con el fin de mejorar la calidad del sonido, el G-01XD está estructurado de modo que el montaje del oscilador de cristal (OCXO) tiene algo de holgura.

Por este motivo, antes de salir de fábrica, se han colocado tornillos de bloqueo para el transporte a través de la parte inferior de la unidad para proteger el conjunto del oscilador de cristal (OCXO) de vibraciones durante el transporte.

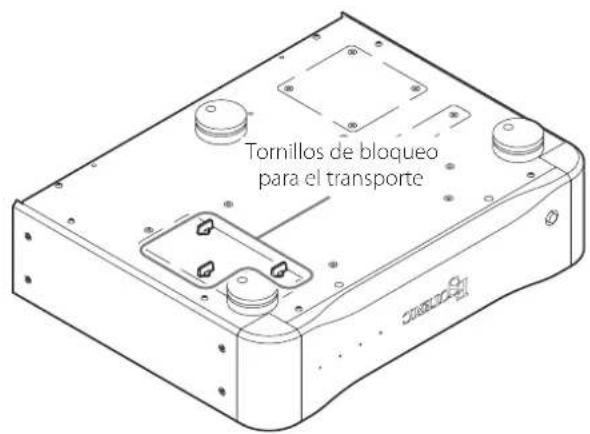

Tornillos de bloqueo para el transporte

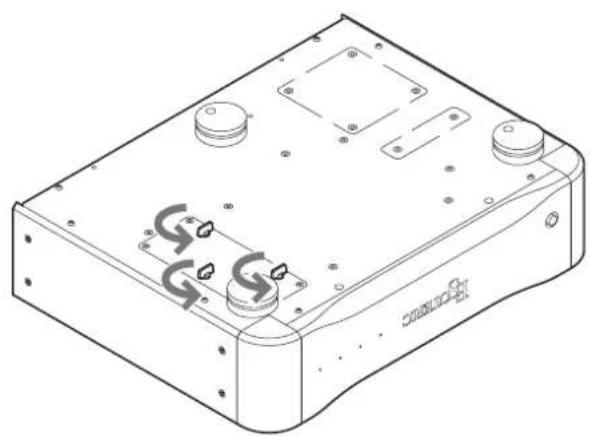

Antes de instalar la unidad

Antes de instalar la unidad, quite los tornillos de bloqueo para el transporte.

- Guarde los tornillos de bloqueo para el transporte en un lugar seguro porque necesitará volver a colocarlos antes de transportar la unidad en el futuro.

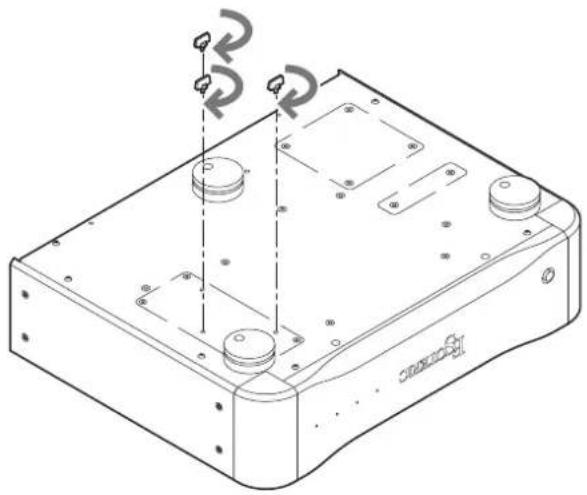

Antes de transportar la unidad

Antes de transportar la unidad, vuelva a colocar los tres tornillos de bloqueo para el transporte que quitó cuando instaló la unidad.

Accesorios incluidos

Compruebe que todos los accesorios enumerados a continuación están incluidos en la caja. Por favor, póngase en contacto con el establecimiento donde adquirió esta unidad en caso de que alguno de estos accesorios falte o haya sufrido desperfectos durante el transporte.

Cable de corriente × 1

Almohadillas de fieltro × 3

Manual del usuario (este documento) × 1

Tarjeta de garantía × 1

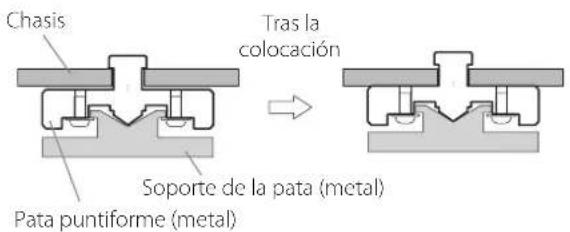

Nota sobre las patas puntiformes

Esta unidad tiene unas patas puntiformes metálicas de alta precisión que están sujetas a la placa inferior.

Las patas puntiformes y sus soportes están sueltos, pero cuando se coloca la unidad sobre una superficie, son estas patas puntiformes las que soportan la unidad, dispersando de manera efectiva las vibraciones.

Chasis Tras la colocación Soporte de la pata (metal) Pata puntiforme (metal)

- Si queda espacio entre el chasis y una pata puntiforme después de la colocación, gire la pata puntiforme en la dirección que aprieta el tornillo para eliminar el espacio.

- Coloque en la parte inferior de los soportes de las patas las almohadillas de fieltro incluidas para evitar rayar la superficie sobre la que se ubique la unidad.

Precauciones de uso

- No instale esta unidad donde pueda calentarse. Esto incluye lugares que estén expuestos a la luz solar directa o cercanos a un radiador, calefactor, estufa o cualquier otro aparato de calefacción. Tampoco coloque esta unidad encima de un amplificador u otro equipo que genere calor. Si lo hace, esta unidad podría decolorarse, deformarse o sufrir una avería.

- Para permitir una buena disipación del calor, deje al menos 20 cm (8 pulgadas) entre esta unidad y las paredes u otros componentes del equipo cuando la instale.

Si la coloca en un rack, por ejemplo, deje libres al menos 5 cm (2 pulgadas) por encima de la unidad y 10 cm (4 pulgadas) por detrás. Si no deja estos espacios libres, el calor puede acumularse en su interior y provocar fuego.

- Coloque la unidad en un lugar estable.

- No coloque nada encima de esta unidad.

- No mueva la unidad durante su funcionamiento.

- Mueva la unidad con cuidado para evitar lesiones, ya que pesa bastante. Pida a alguien que le ayude si es necesario.

- El voltaje suministrado a la unidad deberá ser el mismo que está impreso en su parte posterior. Si tiene dudas al respecto, consulte a un electricista.

- Cuando desenchufe el cable de corriente de la toma de electricidad, tire siempre directamente del conector; nunca tire del cable.

Precauciones al realizar las conexiones

• Termine todas las conexiones antes de enchufar el cable de corriente en una toma de electricidad.
• Lea los manuales de instrucciones de todos los dispositivos que se vayan a conectar y siga sus indicaciones.
• Para las conexiones que no sean de sincronización de reloj, consulte los manuales de instrucciones de los demás dispositivos.
• Cuando utilice dispositivos independientes, como un transporte de CD y un convertidor D/A, introduzca la señal de reloj desde esta unidad en ambos.

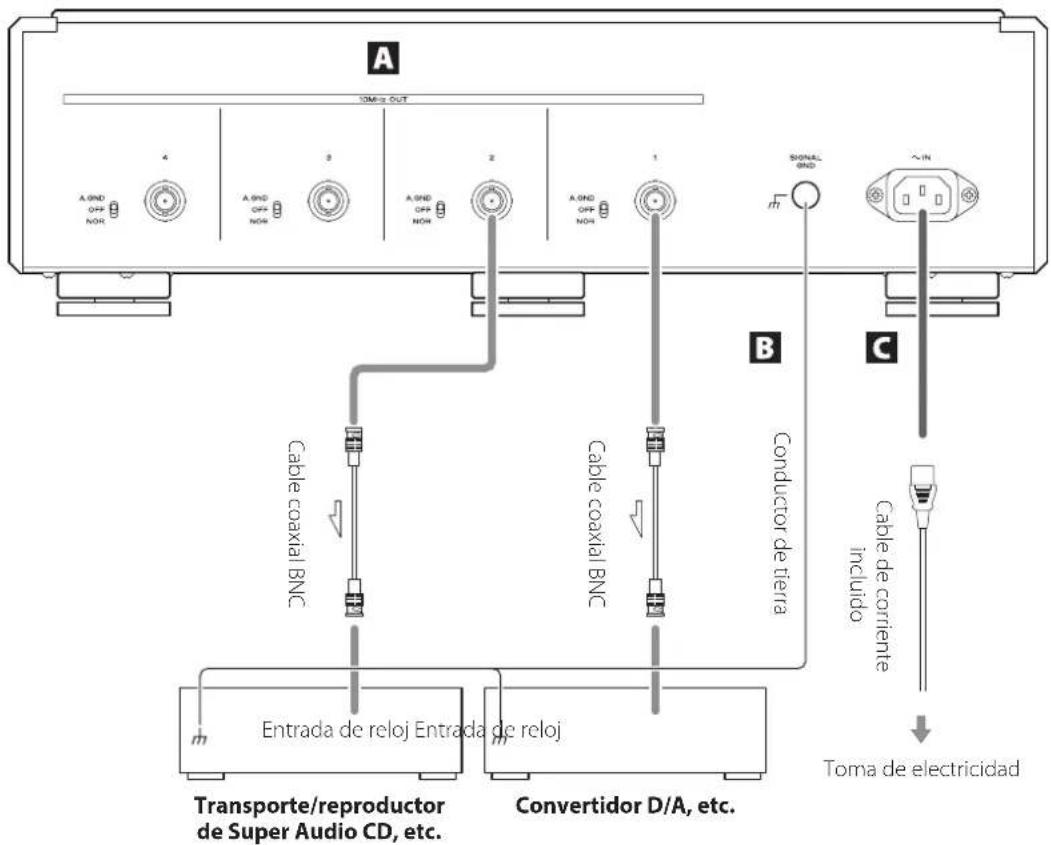

A 10Mn Out A.0ND OFF NOR 4 A.0ND OFF NOR 3 A.0ND OFF NOR 2 A.0ND OFF NOR 1 B SIGNAL 0ND ~IN Cable coaxial BNC Cable coaxial BNC Conductor de tierra Cable de corriente incluido m Entrada de reloj Entrada de reloj Transporte/reproductor de Super Audio CD, etc. Convertidor D/A, etc. Toma de electricidad

A Terminales 10MHz OUT

Emiten señales de reloj de 10 MHz (onda senoidal, nivel de salida 0,5 Vrms, impedancia de salida 50 Ω).

Conecte estos terminales 10MHz OUT a los terminales de entrada de reloj de reproductores de CD, convertidores D/A u otros dispositivos digitales que admitan entrada de 10 MHz a 0,5 Vrms.

Utilice cables coaxiales BNC (con impedancia de 75 Ω o 50 Ω) de los disponibles en establecimientos comerciales para la conexión.

Ajuste los selectores de salida de acuerdo con los terminales que se estén utilizando.

Emite una señal de reloj de 10 MHz.

- Se utiliza el amplificador para enviar señal al terminal negativo de modo que llegue a 0 V.

OFF

Deshabilitado.

NOR (NORMAL)

Emite una señal de reloj de 10 MHz.

B Terminal de tierra SIGNAL GND

Si conecta este terminal al terminal de tierra de un dispositivo digital, amplificador u otro equipo, conectado a esta unidad, es posible que mejore la calidad del audio.

- Este terminal no es una toma de tierra de seguridad eléctrica.

C Entrada para el cable de corriente (\~IN)

Conecte en esta entrada el cable de corriente alterna (CA) incluido. Termine todas las conexiones antes de enchufar el cable de corriente en una toma de electricidad.

Utilice exclusivamente un cable de corriente ESOTERIC original. El uso de otros cables de corriente puede provocar fuego o descargas eléctricas.

⚠Desenchufe el cable de corriente de la toma de electricidad si no va a utilizar la unidad durante un largo periodo de tiempo.

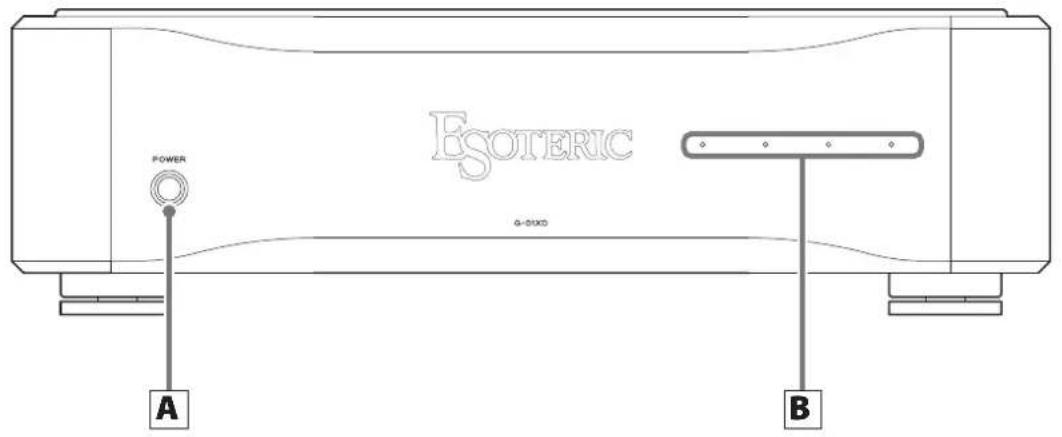

ESOTERIC POWER G-0100 A B

A Botón POWER

Púlselo para encender y apagar la unidad.

Después de encender la unidad, el anillo de alrededor de este botón parpadeará durante el calentamiento hasta que el oscilador se estabilice.

Una vez completado el calentamiento, el anillo de alrededor del botón dejará de parpadear y permanecerá encendido continuamente.

- Cuando se enciende la unidad, esta comienza a calentar el oscilador de cristal (OCXO) hasta alcanzar su temperatura de funcionamiento. La frecuencia del oscilador tarda aproximadamente diez minutos en estabilizarse.

Apague la unidad cuando no vaya a utilizarla durante un periodo de tiempo prolongado.

B Indicadores de salida de reloj

Muestran el estado de cada uno de los terminales 10MHz OUT. De izquierda a derecha, los indicadores corresponden a las salidas de reloj 10MHz OUT 1, 2, 3 y 4.

Solo se iluminan los indicadores de los canales que están emitiendo salida.

Si un terminal de salida de la parte posterior está ajustado en A.GND (Adaptive Zero Ground), el indicador se iluminará en verde.

1 Pulse el botón POWER para encender esta unidad.

2 Comience la reproducción en el dispositivo conectado después de que el anillo de alrededor del botón POWER deje de parpadear y permanezca encendido continuamente.

- Es recomendable esperar hasta que el oscilador se estabilice después de haber encendido la alimentación.

Solución de problemas

Si tiene un problema con este producto, por favor dedique un momento a revisar la información que le proporcionamos a continuación antes de solicitar servicio técnico.

Si aun así este producto no funciona correctamente, póngase en contacto con el distribuidor donde lo compró.

La unidad no se enciende.

→Compruebe que el cable de corriente esté enchufado en una toma de electricidad que funcione.

→ Compruebe que el cable de corriente esté correctamente conectado a esta unidad.

La salida de reloj no está sincronizando otro dispositivo.

No se emite reloj desde las salidas de 10 Mhz cuando sus indicadores de salida de reloj están apagados.

Si el indicador de una salida de 10 MHz que se está utilizando está apagado, ajuste el selector de salida para ese terminal 10MHz OUT en A.GND o NOR (página 32).

→Confirme que el dispositivo conectado admite reloj de 10 MHz a 0,5 Vrms.

Dado que las señales de reloj que pueden ser sincronizadas dependen de cómo esté conectado y configurado cada dispositivo, consulte los manuales de instrucciones de cada dispositivo.

El anillo de alrededor del botón POWER sigue parpadeando y no permanece encendido continuamente.

→El oscilador puede tardar algún tiempo en estabilizar su oscilación.

Mantenimiento

Utilice un paño suave y seco para limpiar la superficie de la unidad. Para manchas difíciles, use un paño húmedo que haya sido bien escurrido para eliminar el exceso de líquido.

- Nunca pulverice líquido directamente sobre esta unidad.

• No utilice gamuzas ni paños impregnados con productos químicos, ni disolvente u otras sustancias químicas, ya que pueden dañar la superficie de la unidad.
• Evite que materiales de goma o de plástico estén en contacto con la unidad durante largos períodos de tiempo, ya que pueden dañar la carcasa.

Por seguridad, desenchufe el cable de corriente de la toma de electricidad antes de proceder a la limpieza.

Especificaciones

Salidas de reloj

Frecuencia de salida.... 10 MHz (para audio)

Precisión de frecuencia ..... dentro de ±0,01 ppm (cuando sale de fábrica nuevo)

Tiempo de estabilización del reloj.... aprox. 10 minutos

Terminales BNC....4

Nivel de salida.... onda senoidal, 0,5 ±0,1 Vrms/50 Ω

General

Alimentación

Modelo para Europa.... CA 220-240 V, 50/60 Hz

Modelo para EE. UU./Canadá....CA 120 V, 60 Hz

Consumo de energía .... 15 W (cuando está estable)

Dimensiones externas (ancho × alto × profundo, salientes incluidos) 445 × 131 × 360 mm (17 5/8 × 5 1/4 × 14 1/4 pulgadas)

Peso....13 kg (28 3/4 libras)

Margen de temperatura de funcionamiento ..... de +5 °C a +35 °C

Accesorios incluidos

Cable de corriente × 1

Almohadillas de fieltro × 3

Manual del usuario (este documento) × 1

Tarjeta de garantía × 1

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.
• El peso y las dimensiones son aproximados.
• Las ilustraciones de este manual pueden diferir ligeramente de los modelos de producción.

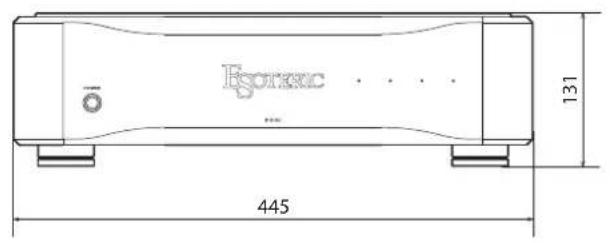

Dibujos con las dimensiones

Eositic 445 131

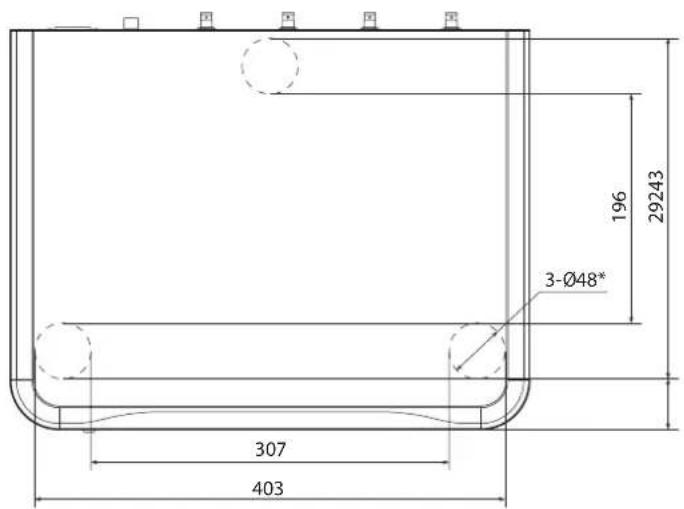

Diagrama de colocación de las patas

196 29243 3-Ø48* 307 403

Dimensiones en milímetros (mm)

* 3 patas de 48 mm de diámetro
