MANUAL DE USUARIO ForceClima 9050 CECOTEC

2. Instrucciones de seguridad / 07

3. Antes de usar / 11

4. Montaje del producto / 11

5. Funcionamiento / 13

6. Limpieza y mantenimiento / 17

7. Resolución de problemas / 20

8. Especicaciones técnicas / 21

9. Reciclaje de electrodomésticos / 21

10. Garantía y SAT / 21

10. Oricio continuo de desagüe

11. Accesorio recogecables

14. Oricio de desagüe

16. Soporte de sellado de la ventana

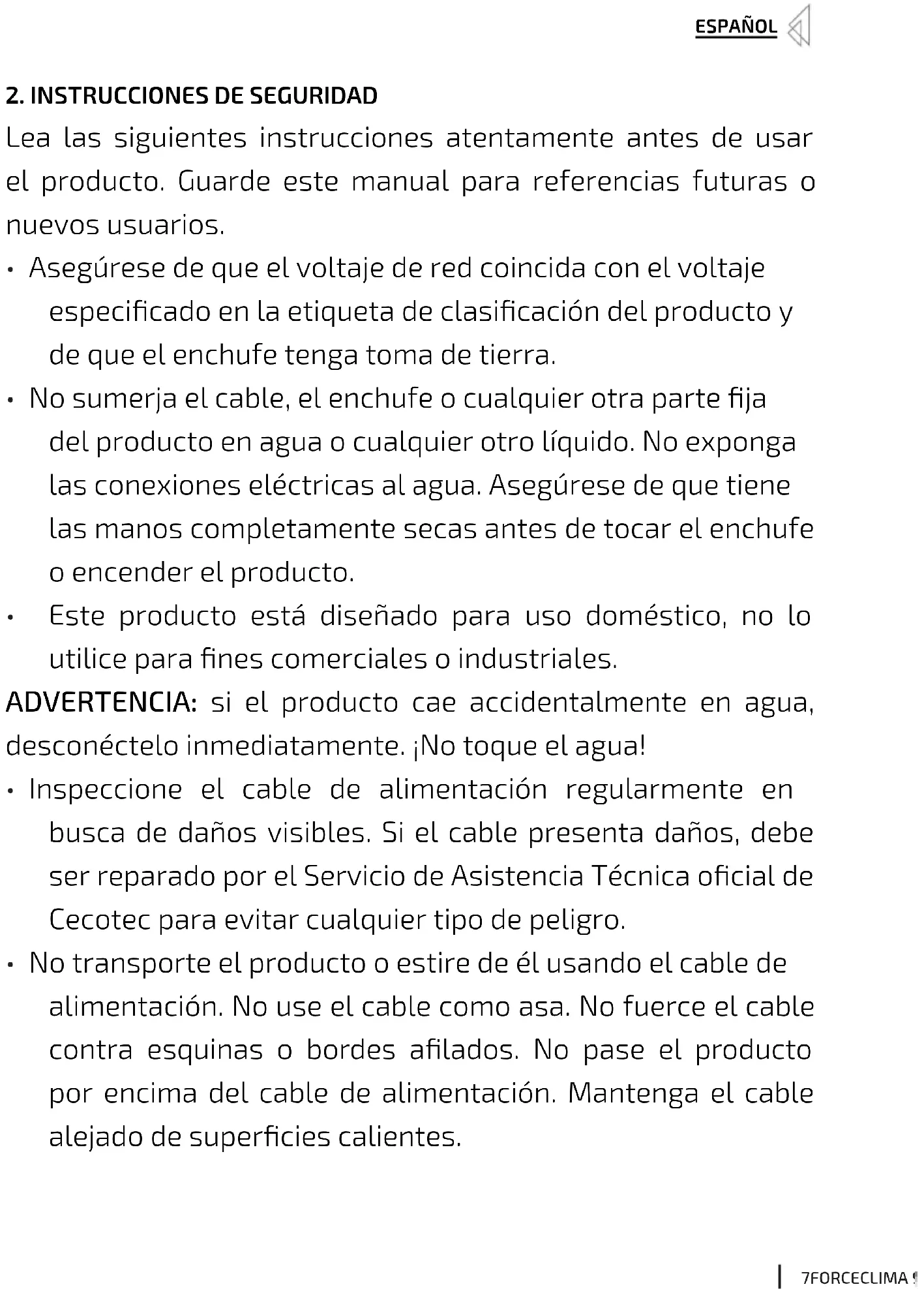

2. INSTRUCCIONES DE SEGURIDAD

Lea las siguientes instrucciones atentamente antes de usar el producto. Guarde este manual para referencias futuras o nuevos usuarios.

• Asegúrese de que el voltaje de red coincida con el voltaje especicado en la etiqueta de clasicación del producto y de que el enchufe tenga toma de tierra.

• No sumerja el cable, el enchufe o cualquier otra parte ja del producto en agua o cualquier otro líquido. No exponga las conexiones eléctricas al agua. Asegúrese de que tiene las manos completamente secas antes de tocar el enchufe o encender el producto.

• Este producto está diseñado para uso doméstico, no lo utilice para nes comerciales o industriales. ADVERTENCIA: si el producto cae accidentalmente en agua, desconéctelo inmediatamente. ¡No toque el agua!

• Inspeccione el cable de alimentación regularmente en busca de daños visibles. Si el cable presenta daños, debe ser reparado por el Servicio de Asistencia Técnica ocial de Cecotec para evitar cualquier tipo de peligro.

• No transporte el producto o estire de él usando el cable de alimentación. No use el cable como asa. No fuerce el cable contra esquinas o bordes alados. No pase el producto por encima del cable de alimentación. Mantenga el cable alejado de supercies calientes.8 FORCECLIMA 9050 ESPAÑOL ADVERTENCIA: no use el producto si el cable, el enchufe o la estructura presentan daños, no funcionan correctamente o han sufrido alguna caída.

• No use el producto en espacios cerrados donde puedan producirse vapores explosivos o inamables.

• Mantenga el aire acondicionado portátil alejado de fuentes de calor.

• El aparato no debe ser usado por niños desde 0 hasta 8 años. Este electrodoméstico puede ser usado por niños de 8 años de edad y mayores de 8 años si están continuamente supervisados.

• Este aparato puede ser usado por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento si están supervisados o han recibido instrucción concerniente al uso del aparato de una forma segura y entienden los riesgos que este implica.

• Supervise a los niños para asegurarse de que no jueguen con el producto. Es necesario dar una supervisión estricta si el producto está siendo usado por o cerca de niños.

• Mantenga el aparato y su cable fuera del alcance de los niños de edad inferior a 8 años.

• No deje el producto sin supervisión mientras esté en uso. Desenchúfelo de la fuente de alimentación cuando acabe de usarlo o cuando abandone la habitación.

• No intente reparar el producto por sí mismo. Contacte con9FORCECLIMA 9050 ESPAÑOL el Servicio de Asistencia Técnica ocial de Cecotec.

• Apague y desconecte el aparato de la toma de corriente cuando no esté en funcionamiento, cuando lo mueva de un lugar a otro o antes de montar o quitar piezas. Para evitar el peligro de tropezar, enrolle el cable de forma segura.

• La limpieza y el mantenimiento del producto deben de realizarse de acuerdo con este manual de instrucciones para asegurar el correcto funcionamiento del mismo. Apague y desenchufe el producto antes de limpiarlo.

• La limpieza y el mantenimiento de usuario no deben ser realizados por niños.

• Guarde el producto y su manual de instrucciones en un lugar seco y seguro cuando no vaya a ser usado.

• Coloque el producto en un lugar plano y seco y mantenga una distancia de más de 50 cm entre el producto y los objetos o paredes circundantes.

• Después de instalar el aire acondicionado portátil, asegúrese de que el enchufe de alimentación está intacto y rmemente conectado a la toma de corriente, y coloque el cable de alimentación sin enredos para evitar posibles accidentes.

• No ponga ningún objeto en la entrada y salida de aire del aire acondicionado portátil. Mantenga la entrada y la salida de aire libres de obstrucciones.

• Cuando se instalen tuberías de desagüe, asegúrese de10 FORCECLIMA 9050 ESPAÑOL que estén conectadas correctamente y no se deformen o doblen.

• Mientras ajusta las lamas superior e inferior de la salida de aire, desplácelas con las manos suavemente para evitar dañarlas.

• Al mover el producto, asegúrese de que esté en posición vertical.

• No instale ni utilice el aire acondicionado portátil en el baño u otros ambientes húmedos.

• No use espráis, insecticidas u otras sustancias inamables cerca del aire acondicionado portátil.

• No agujeree ni queme ninguno de los componentes del equipo.

• Tenga en cuenta que los refrigerantes pueden sen inoloros.

• El dispositivo se debe instalar, utilizar y almacenar en estancias de mínimo 12 m².

• Almacene el dispositivo en áreas bien ventiladas donde el tamaño de la estancia corresponda al área especicada para el buen funcionamiento.

• El aire acondicionado portátil está diseñado únicamente para uso interior y no es compatible con otro tipo de usos.

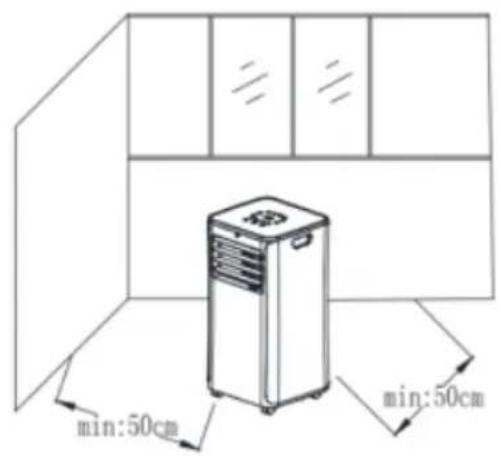

• Asegúrese de instalar el dispositivo a una distancia mínima de 50 cm de paredes y otros objetos.

• No desmonte ni modique el dispostivo, esto podría causar mal funcionamiento y daños tanto a personas como a propiedades. Para evitar peligro, contacte con el11FORCECLIMA 9050 ESPAÑOL Servicio de Atención Técnica de Cecotec para resolver dudas o reparaciones.

• El dispositivo debe ser instalado de acuerdo con el Reglamento eléctrico de baja tensión.

ADVERTENCIA: antes de utilizar el aire acondicionado portátil, manténgalo en posición vertical durante al menos dos horas. El aire acondicionado se puede mover con facilidad por la habitación. Mientras lo desplace, asegúrese de que está en posición vertical y colocado sobre una supercie plana. No instale ni utilice el aire acondicionado en el baño u otros entornos húmedos.

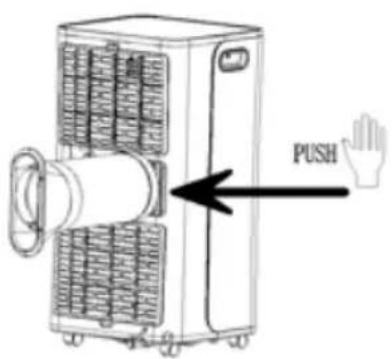

1. Enrosque el adaptador del tubo de escape a uno de los extremos del tubo escape girándolo

en el sentido de las agujas del reloj.

2. Enrosque el adaptador de ventana al otro extremo del tubo de escape.

3. Introduzca el tornillo de mariposa en el oricio del soporte de sellado de ventana.

4. Deslice el ajuste del soporte de sellado por el interior del soporte de sellado de ventana,

asegurándose de que el tornillo se introduzca por la guía del ajuste del soporte.

5. Fije el tornillo con la pieza de la mariposa y ajústelo a la medida deseada.

6. Utilice los tornillos proporcionados para jar el adaptador de ventana al oricio del soporte

de sellado de ventana.

7. Instale el conjunto del soporte de sellado de ventana en vertical u horizontal, dependiendo

del tipo de ventana, y ajústelo a la medida de la ventana.

8. Cierre la ventana y asegúrese de que el conjunto del soporte de ventana encaja correctamente.

• El extremo plano de las juntas del tubo de escape debe encajar en su lugar.

• El tubo no se puede deformar ni girar en exceso (más de 45°). Mantenga la ventilación del tubo de escape despejada.13FORCECLIMA 9050 ESPAÑOL Aviso: La longitud de la manguera de escape será de 280 ~ 1500 mm, esta longitud se basa en las especicaciones del aire acondicionado. No utilice tubos de otra extensión ni lo reemplace con otras mangueras diferentes, esto podría causar un mal funcionamiento. La salida de escape no debe estar bloqueada, de lo contrario, puede causar sobrecalentamiento.

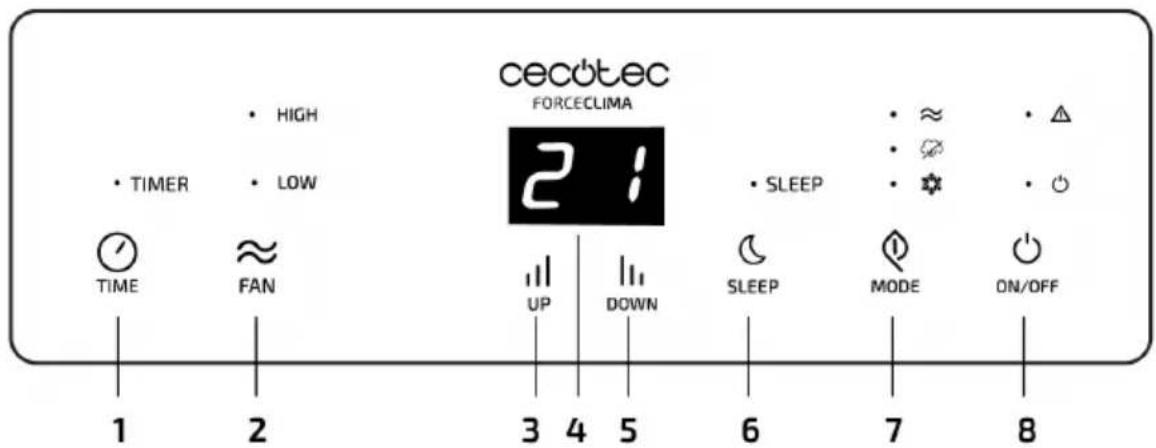

1. Fan: presione la tecla para seleccionar

velocidad alta o baja.

2. Up: presione la tecla para aumentar la

temperatura y el valor de ajuste de tiempo.

3. Mode: presione la tecla para cambiar

entre refrigeración, ventilador o modo de deshumidicación.

4. Down: pulse la tecla para reducir la

temperatura y el valor de ajuste de tiempo.

5. Timer: presione la tecla para ajustar la

6. Sleep Mode (noche): pulse la tecla para

activar el modo de noche.

7. Power: pulse la tecla para encender o

apagar la máquina. a) Introducir las pilas en el mando a distancia El mando a distancia funciona con 2 pilas de 1,5 V AAA (no vienen incluidas en el producto). Introduzca 2 pilas de 1,5 V cuando ponga en marcha el aparato por primera vez.

• Para introducir las pilas, abra el compartimento para pilas deslizando la tapa (J) en la parte trasera del mando a distancia siguiendo la dirección de la echa. Introduzca las pilas con la polaridad correcta (+/-). Siga los signos de polaridad que hay dentro del compartimento de las pilas. Cierre la tapa.

• Cambie las pilas cuando el producto deje de responder a las órdenes del mando a distancia.

• Utilice solo pilas del mismo tipo o equivalentes. Quite todas las pillas en caso de que no vaya a usar el aparato durante un tiempo para evitar averías. Después, cierre el compartimento de las pilas. Asegúrese de que la tapa encaja. Siga las instrucciones de14 FORCECLIMA 9050 ESPAÑOL seguridad cuando emplee pilas desechables o recargables. - Panel de control

2. Selección de velocidad del ventilador

7. Selección de modos de ventilación

• Apunte directamente al producto con el mando a distancia cuando lo utilice.

• Asegúrese de que no hay obstrucciones entre el mando a distancia y el producto, como por ejemplo muebles, que podrían bloquear la señal. Conguración y funcionamiento Se pueden realizar los ajustes directamente en el panel de control del producto (3) o bien usando el mando a distancia. a) Encender y apagar

• Si la red eléctrica está conectada, pulse el botón POWER (8) o el botón icono en el mando a distancia para encender o apagar el aparato. El producto puede preajustarse. Al encenderlo, la temperatura predeterminada, que es de 22 °C, aparecerá en la pantalla (4). La velocidad baja del aire acondicionado también es predeterminada.

• El compresor no se enciende inmediatamente una vez se ha encendido el producto; se enciende aproximadamente 3 minutos después para evitar daños. Esto también ocurre al reiniciarlo.15FORCECLIMA 9050 ESPAÑOL b) Funcionamiento básico

• Ajuste la dirección vertical del ujo de aire a través de los oricios de salida del aire (2) con la mando. ¡Atención! No presione demasiado las aspas del ventilador, de lo contrario se pueden romper.

• Ajuste la dirección horizontal del ujo de aire usando las solapas móviles de dirección del ujo de aire.

• Presione el botón sobre el aparato (7) o en el mando a distancia para cambiar entre los modos frío, deshumidicador y ventilador. c) Modo frío (cool)

• Para seleccionar el modo frío, pulse el botón MODE en el aparato (7) o el botón en el mando a distancia. Se encenderá la luz .

• Pulse los botones UP y Down (3, 5) o los botones del mando a distancia para ajustar la temperatura entre 16 °C y 31 °C.

• Pulse el botón FAN SPEED (2) en el aparato o el botón en el mando a distancia para seleccionar una velocidad alta o baja. HIGH indica velocidad alta. LOW indica velocidad baja.

• El aire acondicionado se apaga automáticamente si la temperatura de la sala es inferior a la temperatura congurada. El compresor se apaga y el ventilador del aparato sigue funcionando. Si la temperatura de la sala aumenta, el aire acondicionado se enciende de nuevo.

• Cierre las puertas y las ventas mientras usa el aire acondicionado. En caso de que incida la luz solar de forma directa en la sala que se está enfriando, por ejemplo, sobre ventanas y puertas, cierre las cortinas o persianas. d) Modo deshumidicador (dehumidier)

• Pulse el botón MODE en el aparato (7) o el botón en el mando a distancia para seleccionar el modo deshumidicador. La luz “DEHUM” se encenderá.

• El modo Sleep no se puede congurar cuando el aparato está en modo deshumidicador. En modo deshumidicador solo funciona la velocidad baja. No se puede cambiar. La conguración de la temperatura tampoco se puede modicar. e) Modo ventilador (fan)

• Pulse el botón MODE en el aparato (7) o el botón en el mando a distancia para seleccionar el modo ventilador. La luz “FAN” se encenderá. Solo estará en funcionamiento el ventilador. No se activarán el aire acondicionado o la deshumidicación.

• Pulse el botón SPEED (2) en el aparato o el botón en el mando a distancia para seleccionar velocidad baja o alta.16 FORCECLIMA 9050 ESPAÑOL La temperatura y el modo sleep no se pueden congurar durante el modo ventilador. f) Modo noche (sleep)

• En modo noche, el aparato aumenta en 2 ºC la temperatura congurada y normalmente funciona a velocidad baja. Si se selecciona el modo noche, la temperatura congurada aumenta en 1 °C después de una hora, luego otro 1 °C tras otra hora y después se mantiene igual.

• Seleccione modo frío. El modo noche solo se encuentra disponible dentro del modo frío.

• Pulse el botón SLEEP (6) en el aparato o el botón en el mando a distancia (C) para cambiar a modo noche. La velocidad es lenta y no se puede cambiar. Se encenderá la luz “SLEEP”.

• Pulse el botón SLEEP (6) en el aparato o el botón en el mando a distancia (C) para salir del modo noche.

• El modo noche solo funciona en el modo frío. El modo noche se apaga automáticamente cuando el depósito de condensación está lleno (se enciende la luz WATER FULL) o cuando se cambia a estado de reposo. g) Temporizador (timer)

• Es posible encender o apagar el aparato automáticamente. Puede congurar cuánto tiempo quiere que funcione el producto antes de que se apague por sí solo cuando está encendido o bien cuándo quiere que se encienda el aparato automáticamente cuando está en estado de reposo. Encendido automático en standby

• El aparato está apagado en standby.

• Pulse el botón TIMER (1) en el aparato o el botón (H) en el mando a distancia para congurar el intervalo de tiempo deseado (1 - 24 horas).

• Pulse el botón TIMER (1) en el aparato o el botón (H) en el mando a distancia (varias veces, si fuera necesario) hasta congurar el tiempo deseado. Una vez haya congurado el tiempo, la pantalla (4) regresará a la visualización de temperatura después de unos momentos.

• Para visualizar una conguración de tiempo, pulse brevemente el botón TIMER (1) en el aparato o el botón (H) en el mando a distancia. Se mostrará el tiempo programado. La pantalla (4) volverá a la visualización de temperatura tras unos instantes.

• El aparato se enciende automáticamente una vez transcurrido el tiempo prestablecido.17FORCECLIMA 9050 ESPAÑOL Apagado automático cuando el aparato está en funcionamiento

• El aparato está encendido.

• Pulse el botón TIMER (1) en el aparato o el botón (H) en el mando a distancia para establecer el intervalo de tiempo deseado (1 - 24 horas). El icono de reloj aparecerá en la pantalla (4).

• Pulse el botón TIMER (1) en el aparato o el botón (H) en el mando a distancia, hágalo varias veces si fuera necesario hasta congurar el tiempo deseado. Una vez establecido el tiempo, la pantalla (4) volverá a la visualización de temperatura tras unos instantes.

• Para visualizar un tiempo programado preestablecido, pulse brevemente el botón TIMER (1) en el aparato o el botón (H) en el mando a distancia. Se mostrará el tiempo programado. La pantalla (4) volverá a la visualización de temperatura tras unos instantes.

• El aparato se apaga automáticamente una vez transcurrido el tiempo preestablecido. Apagado automático cuando el depósito de condensación está lleno

• Este producto tiene un sistema de evaporación automático, reutiliza la condensación del aire para crear aire acondicionado y así ahorrar energía y aumentar la eciencia frigoríca.

• Si el depósito de condensación está lleno, la luz WATER FULL se encenderá y el aparato cambiará a estado de reposo tras 8 segundos. Sonará una alarma y el compresor y todas las teclas de control se bloquearán. Este estado dura hasta que se vacíe el depósito. Consulte la sección de Mantenimiento, apartado a) Vaciado del depósito de condensación.

• Desconecte el enchufe de la toma de red después de que se apague automáticamente el aparato para reiniciarlo. Conecte de nuevo el enchufe a la toma de red. Pulse el botón POWER (8) para encender de nuevo el aparato.

6. LIMPIEZA Y MANTENIMIENTO

LIMPIEZA a) Limpieza general No utilice nunca detergentes, alcohol u otras soluciones químicas, ya que estas podrían producir averías en la carcasa o impedir que el producto funcione correctamente.

• Desconecte el producto de la fuente de alimentación antes de limpiarlo.

• Utilice un paño húmedo sin pelusas para limpiar el producto.

• Nunca coloque el aparato bajo agua corriente ni lo sumerja en agua o cualquier otro líquido durante la limpieza. No debe entrar agua en el aparato. b) Limpieza del ltro de aire

• Limpie los ltros de aire regularmente cada 2 semanas para garantizar que el aire18 FORCECLIMA 9050 ESPAÑOL acondicionado siga funcionando ecientemente.

• En primer lugar, retire a un lado el ltro de aire superior en la parte trasera. Después, saque el ltro de aire inferior.

• Limpie los ltros de aire con un aspirador. Si los ltros están demasiado sucios, límpielos con agua tibia (aproximadamente a 40 °C) y detergente suave. Deje que se sequen antes de instalarlos otra vez.

• Después, reinstale los ltros de aire correctamente. MANTENIMIENTO Apague el aparato antes de realizar cualquier tipo de mantenimiento y desconecte el enchufe del cable (11) de la toma de red. a) Vaciado del depósito de condensación

• Vacíe el depósito de condensación si los dispositivos de alarma (sonido de alarma y luz de fondo parpadeante) indican que es necesario o si planea utilizar el producto durante un largo periodo de tiempo.

• Desconecte el enchufe de la toma de alimentación.

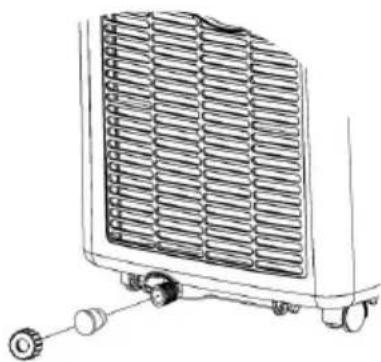

• Retire la carcasa de la salida de desagüe, situado en la parte trasera.

• Saque el tapón de goma de la salida de desagüe. El agua uirá inmediatamente. Deje que salga toda el agua. Si fuera necesario, coloque un recipiente bajo la salida de desagüe. Ninguno de estos dos utensilios viene incluido en el producto.

• Vacíe el agua en un recipiente adecuado, fuera de casa o bien en un desagüe preparado para ello.

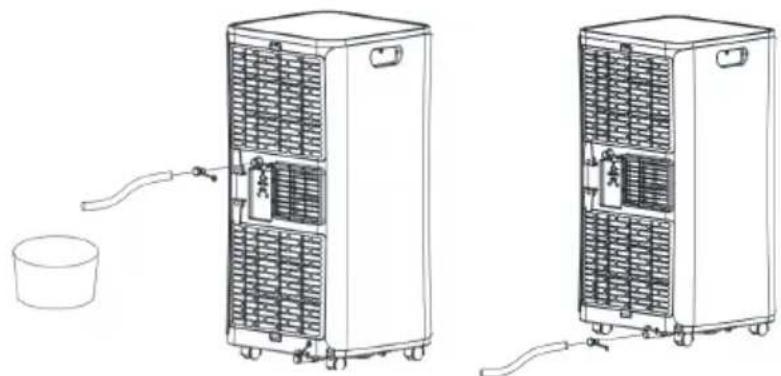

• Permita que el vapor condensado caiga directamente al suelo solo si este tiene un buen desagüe y el suelo es impermeable (nunca en suelos de madera). b) Limpieza exhaustiva antes de guardarlo (después de la estación de uso)

• Retire la tapa. Saque el tapón de goma de la salida de desagüe. El agua uirá inmediatamente. Deje que salga toda el agua. Si fuera necesario, incline el producto19FORCECLIMA 9050 ESPAÑOL ligeramente hacia un lado para que salga toda el agua.

• Consulte la información en la sección de Mantenimiento, apartado a) Vaciado del depósito de condensación.

• Utilice el aparato a velocidad baja durante aproximadamente medio día después de que se haya vaciado por completo hasta que se haya secado totalmente. Esto evita la aparición de moho en el interior del aparato durante su almacenamiento.

• Después, apague el producto con el botón POWER (8) y desconecte el enchufe de alimentación de la toma de red.

• Enrolle el cable de alimentación con cuidado, fíjelo con una cuerda, un cordel o un alambre y ponga el enchufe en el soporte para enchufes.

• Retire todos los tubos de aire, etc. y guárdelos de forma que estén protegidos y secos.

• Cubra el producto y guárdelo en un lugar seco. Utilice el material de embalaje original, si fuera necesario, para proteger el medio ambiente.

• Retire las pilas del mando a distancia y guárdelas de forma segura o recíclelas según las disposiciones legales.20 FORCECLIMA 9050 ESPAÑOL

7. RESOLUCIÓN DE PROBLEMAS

No repare ni desmonte el aire acondicionado por su cuenta. Una reparación inadecuada anularía la garantía y puede causar daños a los usuarios y al producto. Problemas Razones Soluciones El aire acondicionado no funciona. No hay electricidad. Encienda el producto después de conectarlo a un enchufe con electricidad. El indicador de desbordamiento muestra “FL”. Drene el agua. La temperatura ambiente es demasiado fría o caliente. Recomendamos usar el producto cuando la temperatura sea entre 7 y 35 ºC. En el modo de refrigeración, la temperatura ambiente es inferior a la temperatura ajustada. Cambie la temperatura jada. En el modo de deshumidicación, la temperatura ambiente es baja. Coloque el producto en una habitación con una temperatura ambiente superior a 17 ºC. El efecto de refrigeración no es bueno. Hay luz solar directa. Evite la luz solar directa sobre el producto. Hay puertas o ventanas abiertas, muchas personas o en el modo de refrigeración hay otras fuentes de calor. Cierre las puertas y las ventanas y reinicie el aire acondicionado. El ltro está sucio. Limpie o reemplace el ltro. La entrada o la salida de aire están bloqueadas. Quite las obstrucciones. Emite mucho ruido. El aire acondicionado no está sobre una supercie plana. Coloque el aire acondicionado sobre una supercie plana para reducir el ruido. El compresor no funciona. Se ha activado la protección contra sobrecalentamientos. Espere 3 minutos hasta que baje la temperatura y luego reinicie la máquina. El mando a distancia no funciona. Hay demasiada distancia entre el mando a distancia y el aire acondicionado. Acerque el mando a distancia al aire acondicionado y asegúrese de que el mando esté directamente orientado hacia la dirección del receptor. El mando a distancia no apunta a su receptor. Las pilas se han agotado. Sustituya las pilas. Se muestra ‘E2’ en pantalla. El sensor de temperatura del tubo no funciona correctamente. Revise el sensor del tubo y los circuitos relacionados. Se muestra ‘E1 en pantalla. El sensor de temperatura ambiente no funciona correctamente. Revise el sensor de temperatura ambiente y los circuitos relacionados. NOTA: si ocurre algún problema que no aparece en la tabla o las soluciones recomendadas no los solucionan, póngase en contacto con el Servicio Asistencia Técnica de Cecotec.21FORCECLIMA 9050 ESPAÑOL

8. ESPECIFICACIONES TÉCNICAS

Modelo: ForceClima 9050 Referencia del producto: 05261 Potencia eléctrica absorbida en modo frío: 1010 W Voltaje y frecuencia: 220-240 V ~ 50 Hz Potencia frigoríca: 9000 BTU/h | 2270 Frig/h | 2.64 kW Refrigerante: R290/220g Presión de funcionamiento | Succión: 0.6 MPa | Descarga: 1,8 MPa Presión máxima: 3.0 MPa Flujo de aire: 350 m

Made in China | Diseñado en España

9. RECICLAJE DE ELECTRODOMÉSTICOS

La directiva europea 2012/19/UE sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE) especica que los electrodomésticos no deben ser reciclados con el resto de los desperdicios municipales. Dichos electrodomésticos han de ser desechados de forma separada, para optimizar la recuperación y reciclaje de materiales y, de esta manera, reducir el impacto que puedan tener en la salud humana y el medioambiente. El símbolo del contenedor tachado le recuerda su obligación de desechar este producto de forma correcta. Si el producto en cuestión cuenta con una batería o pila para su autonomía eléctrica, esta deberá extraerse antes de ser desechado y ser tratada a parte como un residuo de diferente categoría. Para obtener información detallada acerca de la forma más adecuada de desechar sus electrodomésticos y/o las correspondientes baterías, el consumidor deberá contactar con las autoridades locales.

Este producto tiene una garantía de 2 años desde la fecha de compra, siempre y cuando se conserve y envíe la factura de compra, el producto esté en perfecto estado físico y se le dé un uso adecuado tal y como se indica en este manual de instrucciones. La garantía no cubrirá:

• Si el producto ha sido usado fuera de su capacidad o utilidad, maltratado, golpeado, expuesto a la humedad, sumergido en algún líquido o substancia corrosiva, así como cualquier otra falta atribuible al consumidor.22 FORCECLIMA 9050 ESPAÑOL

• Si el producto ha sido desarmado, modicado o reparado por personas no autorizadas por el SAT ocial de Cecotec.

• Si la incidencia ha sido originada por el desgaste normal de las piezas debido al uso. El servicio de garantía cubre todos los defectos de fabricación durante 2 años en base a la legislación vigente, excepto piezas consumibles. En caso de mal uso por parte del usuario el servicio de garantía no se hará responsable de la reparación. Si en alguna ocasión detecta una incidencia con el producto o tiene alguna consulta, póngase en contacto con el Servicio de Asistencia Técnica ocial de Cecotec a través del número de teléfono [phone].ENGLISH 23FORCECLIMA 9050
