Tipo de producto	Amplificador de potencia estéreo
Marca	HQ Power
Modelo	HQAA10010
Alimentación	100-115 / 220-230 V~, 50 Hz (selector de tensión)
Potencia de salida (4 Ω)	2 x 130 W RMS
Potencia de salida (8 Ω)	2 x 90 W RMS
Respuesta en frecuencia	20-20 kHz
Sensibilidad de entrada	AC 1 V
Nivel de entrada máximo	5.5 V
Impedancia de entrada simétrica	20 kΩ
Relación señal/ruido	76 dB
Factor de amortiguamiento	> 123 (a 1 kHz, 8 Ω)
Tiempo de subida	21 V/µs
Fusible	F5A
Dimensiones	425 x 300 x 90 mm
Peso	6.9 kg
Funciones principales	Amplificación estéreo, modo puente, ajustes de volumen, indicadores LED (potencia, fallo, recorte, señal)
Entradas de audio	2 entradas (panel trasero)
Salidas de altavoces	Terminales de salida, conectores Speakon, salida puente
Seguridad	Alta tensión, no abrir, uso en interiores solamente, no exponer al agua
Mantenimiento	Desconectar antes de limpiar, usar un paño húmedo, no usar productos químicos agresivos
Garantía	24 meses para uso doméstico (condiciones según manual)

Preguntas frecuentes - HQAA10010 HQ Power

¿Cómo conectar el amplificador en modo puente?

Para el modo PUENTE, colocar el interruptor en BRIDGE. Conectar el terminal rojo (+) del canal A a la entrada positiva del altavoz y el terminal rojo (+) del canal B a la entrada negativa del altavoz. No usar los terminales negros (-). La impedancia del altavoz debe ser ≥ 8 Ω.

¿Qué hacer si se encienden los LED de fallo?

Los LED de fallo indican que el amplificador no recibe suficiente potencia o que se sobrecalienta. Verificar la alimentación y la ventilación. Reducir el volumen o apagar el equipo para que se enfríe.

¿Cuál es la potencia de salida nominal?

La potencia de salida nominal es de 2 x 130 W RMS a 4 Ω y de 2 x 90 W RMS a 8 Ω.

¿Puedo usar el amplificador con altavoces de 2 Ω?

No, la impedancia mínima recomendada es de 4 Ω en modo estéreo y de 8 Ω en modo puente. El uso de una impedancia inferior puede dañar el amplificador.

¿Cómo limpiar el equipo?

Desconectar el equipo antes de limpiar. Usar un paño húmedo sin productos químicos agresivos, solventes o detergentes fuertes.

¿Cuáles son los riesgos de electrocución?

El equipo contiene alta tensión. No abrir. No exponer al agua o humedad. Desconectar en caso de tormenta.

¿Cómo ajustar el volumen?

Usar los botones de ajuste de volumen en el panel frontal (canal A y B). Girar en sentido horario para aumentar el volumen.

¿Cuál es la garantía?

Para uso doméstico, la garantía es de 24 meses contra defectos de fabricación. Para uso profesional, se reduce a 6 meses. Se aplican condiciones.

¿Puedo usar el amplificador en exteriores?

No, el equipo está diseñado para uso en interiores solamente. Exponerlo a la lluvia o humedad puede causar daños y riesgos de electrocución.

¿Cómo saber si el amplificador se sobrecalienta?

Los LED de fallo (2 y 7) se encienden cuando el amplificador se sobrecalienta o no recibe suficiente potencia. Asegurar una buena ventilación y reducir la carga si es necesario.

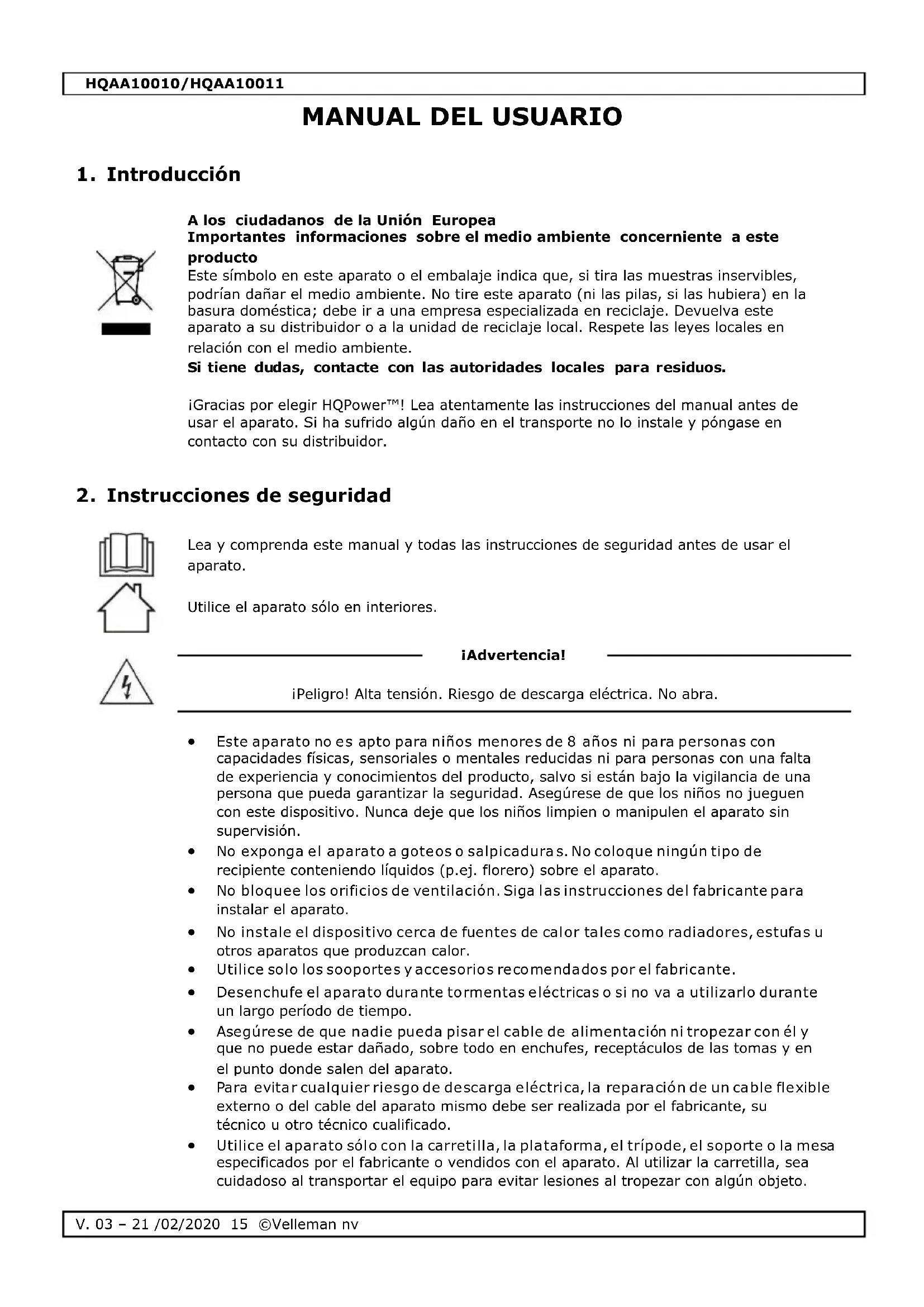

MANUAL DE USUARIO HQAA10010 HQ Power

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir HQPower™! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Utilice el aparato sólo en interiores.

iAdvertencia!

¡Peligro! Alta tensión. Riesgo de descarga eléctrica. No abra.

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
• No exponga el aparato a goteos o salpicaduras. No coloque ningún tipo de recipiente conteniendo líquidos (p.ej. florero) sobre el aparato.
• No bloquee los orificios de ventilación. Siga las instrucciones del fabricante para instalar el aparato.
• No instale el dispositivo cerca de fuentes de calor tales como radiadores, estufas u otros aparatos que produzcan calor.
• Utilice solo los sooportes y accesorios recomendados por el fabricante.
• Desenchufe el aparato durante tormentas eléctricas o si no va a utilizarlo durante un largo período de tiempo.
• Asegúrese de que nadie pueda pisar el cable de alimentación ni tropezar con él y que no puede estar dañado, sobre todo en enchufes, receptáculos de las tomas y en el punto donde salen del aparato.
• Para evitar cualquier riesgo de descarga eléctrica, la reparación de un cable flexible externo o del cable del aparato mismo debe ser realizada por el fabricante, su técnico u otro técnico cualificado.
• Utilice el aparato sólo con la carretilla, la plataforma, el trípode, el soporte o la mesa especificados por el fabricante o vendidos con el aparato. Al utilizar la carretilla, sea cuidadoso al transportar el equipo para evitar lesiones al tropezar con algún objeto.

HQAA10010/HQAA10011

• Si quiere utilizar el enchufe o una base múltiple para desenchufar el aparato, asegúrese de que siempre sean accesibles.
• A veces, el aparato requiere el uso de un cable y/o un enchufe distintos. Esto depende de la fuente de alimentación disponible en su instalación Conecte este dispositivo solo a una fuente de alimentación con las características indicadas en el panel trasero del aparato. Para reducir el riesgo de incendios o descargas eléctricas, confíe las reparaciones solo a un servicio técnico cualificado.

3. Normas generales

• Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Descripción

Panel frontal

1 + 11 - Ajuste de volumen.

Con estos botones puede ajustar el volumen de los canales A y B.

2 + 7 - LEDs de error.

Estos LEDs se iluminarán en caso de una potencia demasiado baja o en caso de sobrecalentamiento.

3 + 8 - LEDs de alimentación.

4 + 9 - LEDs de recorte (clipping).

Estos LEDs se iluminarán cuando la salida del amplificador es sobrecargada.

5 + 10 - LEDs de entrada de la señal de audio.

La intensidad de los LEDs cambiará para mostrar la potencia de la señal de entrada de los canales.

6 - Interruptor de encendido/apagado.

Pulse el botón de encendido/apagado para encender el amplificador.

Panel trasero

1 + 2 - Entradas de la señal de audio.
3 - Interruptor de estéreo/puente.
4 - Interruptor de puesta a tierra.
5 + 9 - Terminales de salida de altavoz.
6 + 8 - Salidas Speakon.
7 - Salida en puente Speakon.

Puente en los canales A y B para conectar un altavoz de 8 Ω.

10 - Entrada de suministro de AC.

11 - Ventiladores

12 - Fusible.

13 - Selector de tensión.

5. La conexión

Seleccione el lugar de montaje. Puede usarlo de forma independiente o montarlo en un rack de 19" estándar que requiere dos espacios. Después de la instalación, asegúrese de que el panel frontal y el panel trasero no estén bloqueados, y de que haya una buena ventilación alrededor del aparato.

Antes de encender el aparato, asegúrese de que el botón de encendido/apagado esté en la posición OFF y de que los ajustes del volumen estén en la posición mínima. Nunca es una buena idea encender un amplificador que no esté conectado a altavoces.

Utilice los conectores correctos para conectar el aparato a los altavoces y el sistema de sonido.

6. Modo BRIDGE (puente)

Cuando el botón está en la posición STEREO, el aparato funciona como un amplificador, donde ambos canales (1 y 2) pueden recibir diferentes señales de entrada y emitir señales de salida independientes.

Cuando el botón está en la posición BRIDGE, la señal de entrada del canal 1 se envía a ambos amplificadores de potencia conectados en puente, produciendo una señal de salida única.

En el modo BRIDGE (puente), conecte e l conector rojo (+) de canal 1 a la entrada positiva del altavoz, y el conector rojo (+) de canal 2 a la entrada negativa del altavoz. No utilice los conectores de salida negros (-) de ambos canales.

En el modo BRIDGE (puente), asegúrese de que la impedancia del altavoz es superior a o equivale a 8 Ω.

7. Cuidado y mantenimiento

Limpieza

• Desenchufe el aparato antes de limpiarlo.
• Limpie el aparato de vez en cuando con un paño húmedo. No utilice químicos abrasivos, detergentes fuertes ni disolventes de limpieza para limpiar el aparato.

Si no va a utilizar el aparato durante largos períodos

- Desenchufe el aparato si no va a utilizar el aparato durante largos períodos.

Servicio

Deje reparar el aparato cuando:

• El cable de alimentación o el enchufe está dañado.
• Han caído objetos o se ha derramado líquido en el interior del aparato.
• El aparato ha sido expuesto a lluvia o agua.
• El aparato no funciona correctamente.
• El aparato ha sufrido daños.

Mantenimiento

El usuario no habrá de efectuar ninguna reparación. Toda reparación debe ser realizada por personal cualificado.

8. Especificaciones

HQAA10010

alimentación 100-115 / 220-230 V\~, 50 Hz

potencia de salida

2 x 130 W RMS (4 Ω)

2 x 90 W RMS (8 Ω)

respuesta en frecuencia....20-20 kHz

sensibilidad en la entrada....AC 1 V

nivel de entrada máx....5.5 V

impedancia de entrada balanceada....20 kΩ

relación señal/ruido 76 dB

factor de amortiguación @ f=1 kHz con 8 Ω ....> 123

respuesta en frecuencia....20-20 kHz

sensibilidad en la entrada....AC 1,1 V

nivel de entrada máx....5.5 V

impedancia de entrada balanceada....20 kΩ

relación señal/ruido 90 dB

factor de amortiguación @ f=1 kHz con 8 Ω ....> 152

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.hqpower.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

4 + 9 - LEDs indicadores de corte.

nivel de entrada máx....5.5 V

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original; - Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
