MANUAL DE USUARIO T 81 L Kärcher

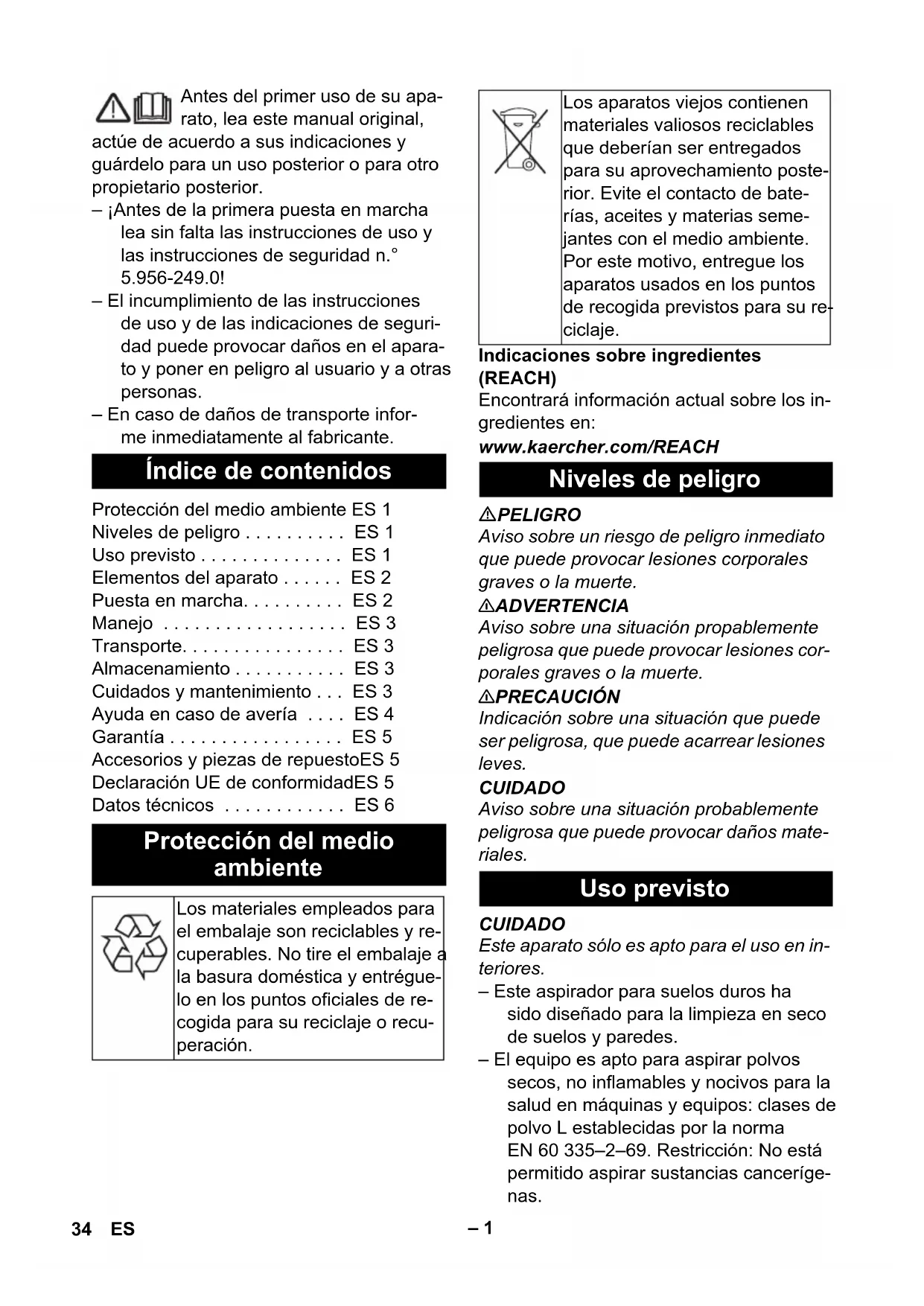

Onderdeelnr. Lengte snoer CH 6.650-837.0 7,5 m 33NL– 1 Antes del primer uso de su apa- rato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior. – ¡Antes de la primera puesta en marcha lea sin falta las instrucciones de uso y las instrucciones de seguridad n.° 5.956-249.0! – El incumplimiento de las instrucciones de uso y de las indicaciones de seguri- dad puede provocar daños en el apara- to y poner en peligro al usuario y a otras personas. – En caso de daños de transporte infor- me inmediatamente al fabricante. Indicaciones sobre ingredientes (REACH) Encontrará información actual sobre los in- gredientes en: www.kaercher.com/REACH PELIGRO Aviso sobre un riesgo de peligro inmediato que puede provocar lesiones corporales graves o la muerte. 몇 ADVERTENCIA Aviso sobre una situación propablemente peligrosa que puede provocar lesiones cor- porales graves o la muerte. 몇 PRECAUCIÓN Indicación sobre una situación que puede ser peligrosa, que puede acarrear lesiones leves. CUIDADO Aviso sobre una situación probablemente peligrosa que puede provocar daños mate- riales. CUIDADO Este aparato sólo es apto para el uso en in- teriores. – Este aspirador para suelos duros ha sido diseñado para la limpieza en seco de suelos y paredes. – El equipo es apto para aspirar polvos secos, no inflamables y nocivos para la salud en máquinas y equipos: clases de polvo L establecidas por la norma EN 60 335–2–69. Restricción: No está permitido aspirar sustancias canceríge- nas. Índice de contenidos Protección del medio ambiente ES 1 Niveles de peligro . . . . . . . . . . ES 1 Uso previsto . . . . . . . . . . . . . . ES 1 Elementos del aparato . . . . . . ES 2 Puesta en marcha. . . . . . . . . . ES 2 Manejo . . . . . . . . . . . . . . . . . . ES 3 Transporte. . . . . . . . . . . . . . . . ES 3 Almacenamiento . . . . . . . . . . . ES 3 Cuidados y mantenimiento . . . ES 3 Ayuda en caso de avería . . . . ES 4 Garantía . . . . . . . . . . . . . . . . . ES 5 Accesorios y piezas de repuestoES 5 Declaración UE de conformidadES 5 Datos técnicos . . . . . . . . . . . . ES 6 Protección del medio ambiente Los materiales empleados para el embalaje son reciclables y re- cuperables. No tire el embalaje a la basura doméstica y entrégue- lo en los puntos oficiales de re- cogida para su reciclaje o recu- peración. Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento poste- rior. Evite el contacto de bate- rías, aceites y materias seme- jantes con el medio ambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su re- ciclaje. Niveles de peligro Uso previsto 34 ES– 2 – La boquilla adjunta no es apta para ser usada en alfombras. – Este aparato es apto para el uso indus- trial, p.ej. limpieza de edificios (oficinas, hoteles etc.) para artesanos en obras, carpinteros y en obras en interiores de edificios. 1 Bolsa de filtro de fieltro 2 Tubuladura de aspiración 3 Manguera de aspiración 4 Cinturón de transporte 5 Portamangueras 6 Asa de transporte 7 Orificios de fijación para la correa de transporte 8 Cable de conexión a la red 9 Cabezal de aspiración 10 Bloqueo del cabezal de absorción 11 Recipiente acumulador de suciedad 12 Interruptor principal 13 Boquilla barredora de suelos 14 Tubo de aspiración 15 Soporte para la tubería de absorción 16 Portacables 17 Placa de características 18 Codo 19 Cesta filtrante principal 20 Filtro protector del motor PELIGRO – Cuando se retorne el aire de escape al cuarto, debe existir en el mismo una tasa suficiente de renovación de aire L. Para respetar el valor límite requerido, el flujo volumétrico retornado debe ser como máximo el 50% del flujo volumé- trico de aire exterior limpio (volumen del cuarto V

x tasa de renovación de aire

). Sin una medida de aireación espe- cial, es aplicable: L

– El aparato y las sustancias para las que se debe utilizar, así como el proceso se- guro de eliminar el material tomado, sólo lo puede realizar personal cualificado. – Este aparato contiene polvo nocivo para la salud. Las tareas de vaciado y mantenimiento, así como el desecha- miento del depósito acumulador de pol- vo sólo podrán ser realizados por espe- cialistas ataviados con el correspon- diente equipo protector. – No utilice el aparato sin el sistema de fil- tración íntegro. – Se deben respetar las normativas de seguridad aplicables para los materia- les correspondientes a tratar. 몇 ADVERTENCIA Riesgos para la salud por las elevadas emi- siones de polvo. El equipo no se debe usar sin bolsa filtrante de fieltro y cesto de filtro principal. Comprobar si la bolsa filtrante de fieltro y el cesto filtrante principal están colo- cados en el aparato. El equipo está equipado con una bolsa de fieltro filtrante, n.º ref. 6.904-084.0 (10 unidades). Elementos del aparato Símbolos en el aparato ADVERTENCIA: Este aparato contiene polvos nocivos para la salud. El vaciado y el mantenimiento, incluida la retirada de la bolsa de polvo, sólo la puede realizar per- sonal especializado que lleven un equipo de seguridad personal apropiado. No co- nectar antes de que el sistema de filtrado completo esté instalado. Bolsa de filtro de fieltro Nº referencia 6.904-084.0 Cesta filtrante principal Nº referencia 2.889-099.0 Indicaciones de seguridad Puesta en marcha 35ES– 3 Aviso: Con este equipo se puede aspirar todo tipo de polvos hasta el tipo de polvo L. El uso de una bolsa colectora de polvo está previsto legalmente. Indicación: El aparato es apto como aspi- rador industrial para aspirar polvos secos, no inflamables con valores AGW superio- res o igual a 0,1 mg/m

Desbloquear y extraer el cabezal de as- piración. Extraer la cesta filtrante principal. Insertar el fieltro filtrante. Colocar la cesta filtrante principal. Colocar y bloquear el cabezal de aspi- ración. Enchufe la clavija de red. Conectar el aparato con el interruptor principal. Llevar a cabo la limpieza. Desconectar el aparato con el interrup- tor principal. Extraer el enchufe de la red. Vacíe el recipiente. Limpie el aparato por dentro y por fuera aspirándolo y frotar con un paño húme- do. 몇 PRECAUCIÓN ¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte. Al transportar en vehículos, asegurar el aparato para evitar que resbale y vuel- que conforme a las directrices vigentes. 몇 PRECAUCIÓN ¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento. Este aparato sólo se puede almacenar en interiores. PELIGRO Antes de efectuar cualquier trabajo en el aparato, hay que desconectar de la red eléctrica. Las máquinas de eliminación del polvo son dispositivos de seguridad para la preven- ción o la eliminación de riesgos tal y como se señala en la BGV A1 (norma profesio- nal). – Para la conservación del equipo, el usuario debe desmontar, limpiar y so- meter a las tareas de mantenimiento pertinentes el aparato, siempre que las circunstancias permitan hacerlo sin po- ner en peligro al personal de manteni- miento ni a ninguna otra persona. Entre las medidas preventivas apropiadas se encuentra la descontaminación antes del desmontaje. Es necesario adoptar precauciones en caso de ventilación forzada filtrada in situ; en ese caso, se desmonta el aparato, se limpia la su- perficie de mantenimiento y el personal debe estar debidamente protegido. – El exterior del aparato se debe descon- taminar aspirando el polvo y se debe limpiar con un paño; también se puede tratar con un material impermeabilizan- te antes de sacarlo de la zona peligro- sa. Una vez que se saque el aparato de la zona peligrosa, se debe considerar que todas sus partes están sucias. Se tienen que tomar las medidas apropia- das para evitar que se esparza el polvo. Montaje de la bolsa filtrante Manejo Conexión del aparato Servicio de limpieza Desconexión del aparato Después de cada puesta en marcha Transporte Almacenamiento Cuidados y mantenimiento 36 ES– 4 – Durante los trabajos de mantenimiento y reparación, se deben desechar todos los objetos que estén sucios y no se puedan limpiar suficientemente. Dichos objetos deberán ser desechados en bolsas no transparentes, en concordan- cia con las disposiciones vigentes rela- tivas a la eliminación de ese tipo de re- siduos. 몇 ADVERTENCIA Se deben revisar regularmente los disposi- tivos de seguridad para evitar peligros. Esto significa que, al menos una vez al año, el fabricante o una persona cualifica- da, debe comprobar el funcionamiento de las cualidades técnicas, p.ej. estanqueidad del aparato, daño del filtro. CUIDADO ¡Peligro de daños en la instalación! No uti- lizar productos de limpieza que contengan silicona. – Aquellos trabajos de mantenimiento o cuidados los puede realizar usted mis- mo. – La superficie del aparato y el lateral in- terno del depósito se deben limpiar re- gularmente con un paño húmedo. PELIGRO Peligro por polvo nocivo para la salud. Al realizar trabajos de mantenimiento (p.ej. cambio de filtro), utilice una mascarilla pro- tectora P2 o superior y ropa de un solo uso. Limpiar la cesta filtrante principal (lava- ble) con agua corriente si es necesario. CUIDADO ¡Peligro de daños en la instalación! No co- locar nunca la cesta filtrante principal moja- da. Desbloquear y extraer el cabezal de as- piración. Extraer el filtro protector del motor. Coloque el nuevo filtro protector del motor. Colocar y bloquear el cabezal de aspi- ración. PELIGRO Antes de efectuar cualquier trabajo en el aparato, hay que desconectar de la red eléctrica. Nota: Si ocurre una avería (p.ej. rotura del filtro), se debe apagar inmediatamente el aparato. Antes de ponerlo de nuevo en marcha, se debe solucionar la avería. – Ha saltado el termoprotector del motor. Cambiar el fieltro filtrante. Cambiar el filtro protector del motor. Comprobar todas las piezas por si estu- vieran atascadas. Reconexión tras enfríar la turbina del motor tras aprox. 30-40 minutos. Comprobar la clavija y el seguro del su- ministro de corriente. Comprobar el cable y el enchufe del aparato. Conexión del aparato Eliminar las obstrucciones de la boqui- lla, tubo o manguera de aspiración. Cambiar el fieltro filtrante. Limpiar la cesta filtrante principal con agua corriente. Colocar/bloquear el cabezal de aspira- ción correctamente. Cambiar el tubo de absorción defectuo- so. Cambiar el filtro protector del motor. Colocar el cesto de filtro principal para crear estanqueidad entre el recipiente de suciedad y el cabezal de aspiración. Limpiar la cesta filtrante principal Cambiar el filtro protector del motor Ayuda en caso de avería El aparato se apaga durante el funcionamiento La turbina de aspiración no funciona La capacidad de aspiración disminuye 37ES– 5 Cambiar el fieltro filtrante. Comprobar el asiento de la bolsa de fieltro filtrante. Colocar/bloquear el cabezal de aspira- ción correctamente. Colocar la cesta filtrante principal no dañada. Colocar correctamente el filtro protector del motor. Si la avería no se puede solucionar el aparato debe ser revisado por el servi- cio técnico. En todos los países rigen las condiciones de garantía establecidas por nuestra em- presa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se de- ban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al dis- tribuidor donde adquirió el aparato o al ser- vicio al cliente autorizado más próximo a su domicilio. Utilice solamente accesorios y recambios originales, ya que garantizan un funciona- miento correcto y seguro del equipo. Puede encontrar información acerca de los accesorios y recambios en www.kaercher.com. N.º ref. 2.889-126.0 Figura Por la presente declaramos que la máqui- na designada a continuación cumple, tanto en lo que respecta a su diseño y tipo cons- tructivo como a la versión puesta a la venta por nosotros, las normas básicas de segu- ridad y sobre la salud que figuran en las di- rectivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento ex- plícito. 5.966-384 Los abajo firmantes actúan con plenos po- deres y con la debida autorización de la di- rección de la empresa. Persona autorizada para la documentación: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tele.: [phone] Fax: [phone] Winnenden, 2017/01/01 Pérdida de polvo durante la aspiración Servicio de atención al cliente Garantía Accesorios y piezas de repuesto Set de rodillos de dirección Declaración UE de conformidad Producto: Aspirador en seco Modelo: 1.527-xxx Directivas comunitarias aplicables 2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE 2009/125/EG Normas armonizadas aplicadas EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 EN 60312: 2013 Normas nacionales aplicadas

Normativas aplicadas 666/2013 Chief Executive Officer Head of Approbation 38 ES– 6 Datos técnicos T 8/1 L Tensión de red V 220-240 Frecuencia Hz 1~ 50-60 Capacidad del depósito l 8 Cantidad de aire (máx.) m

/h 110 Depresión (máx.) kPa (mbar) 22,0 (220) Clase de protección II Toma de tubo flexible de aspiración (C-DN/C-ID) mm 35 Longitud x anchura x altura mm 375 x 285 x 320 Peso de funcionamiento típico kg 3,5 Temperatura ambiente (máx.) °C +40 Valores calculados conforme a la norma EN 60335-2-69 Nivel de presión acústica L

dB(A) 62 Inseguridad K

dB(A) 1 Valor de vibración mano-brazo m/s

<2,5 Inseguridad K m/s

0,2 Diseño ecológico según 666/2013 Clase de eficiencia energética -- A Consumo de energía anual indicativo kWh/a 27,0 Clase de limpieza de suelos duros -- D Clase de emisión de polvo -- D Nivel de potencia acústica L

No. de pieza Longitud del cable EU 6.650-621.0 7,5 m Cable de co- nexión a la red H05VV-F 2x0,75 mm
