MANUAL DE USUARIO NT 611 Eco K Kärcher

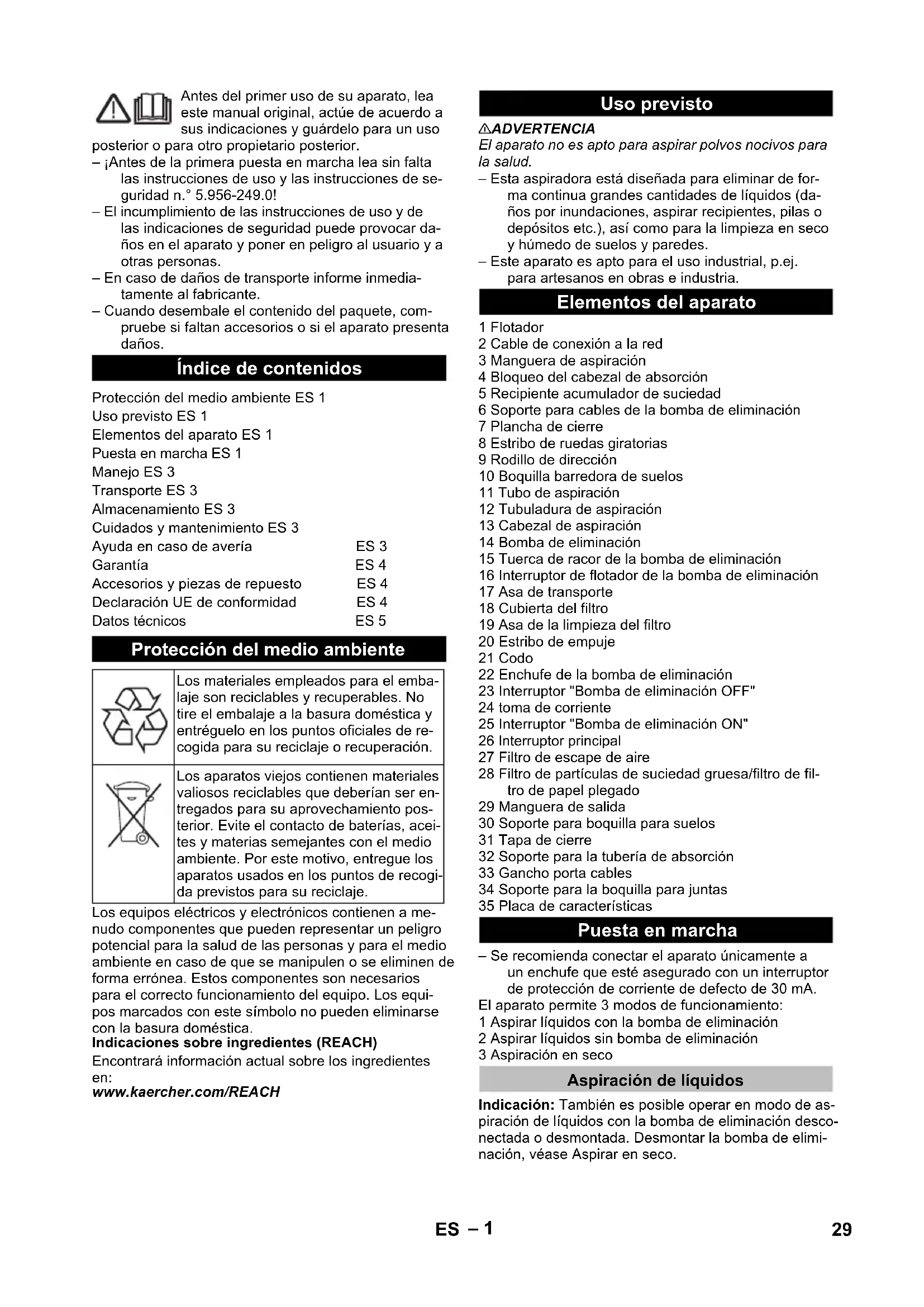

Onderdeelnr. Lengte snoer EU 6.649-413.0 10 m CH 6.649-254.0 10 m 28 NL– 1 Antes del primer uso de su aparato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior. – ¡Antes de la primera puesta en marcha lea sin falta las instrucciones de uso y las instrucciones de se- guridad n.° 5.956-249.0! – El incumplimiento de las instrucciones de uso y de las indicaciones de seguridad puede provocar da- ños en el aparato y poner en peligro al usuario y a otras personas. – En caso de daños de transporte informe inmedia- tamente al fabricante. – Cuando desembale el contenido del paquete, com- pruebe si faltan accesorios o si el aparato presenta daños. Los equipos eléctricos y electrónicos contienen a me- nudo componentes que pueden representar un peligro potencial para la salud de las personas y para el medio ambiente en caso de que se manipulen o se eliminen de forma errónea. Estos componentes son necesarios para el correcto funcionamiento del equipo. Los equi- pos marcados con este símbolo no pueden eliminarse con la basura doméstica. Indicaciones sobre ingredientes (REACH) Encontrará información actual sobre los ingredientes en: www.kaercher.com/REACH 몇 ADVERTENCIA El aparato no es apto para aspirar polvos nocivos para la salud. – Esta aspiradora está diseñada para eliminar de for- ma continua grandes cantidades de líquidos (da- ños por inundaciones, aspirar recipientes, pilas o depósitos etc.), así como para la limpieza en seco y húmedo de suelos y paredes. – Este aparato es apto para el uso industrial, p.ej. para artesanos en obras e industria. 1 Flotador 2 Cable de conexión a la red 3 Manguera de aspiración 4 Bloqueo del cabezal de absorción 5 Recipiente acumulador de suciedad 6 Soporte para cables de la bomba de eliminación 7 Plancha de cierre 8 Estribo de ruedas giratorias 9 Rodillo de dirección 10 Boquilla barredora de suelos 11 Tubo de aspiración 12 Tubuladura de aspiración 13 Cabezal de aspiración 14 Bomba de eliminación 15 Tuerca de racor de la bomba de eliminación 16 Interruptor de flotador de la bomba de eliminación 17 Asa de transporte 18 Cubierta del filtro 19 Asa de la limpieza del filtro 20 Estribo de empuje 21 Codo 22 Enchufe de la bomba de eliminación 23 Interruptor "Bomba de eliminación OFF" 24 toma de corriente 25 Interruptor "Bomba de eliminación ON" 26 Interruptor principal 27 Filtro de escape de aire 28 Filtro de partículas de suciedad gruesa/filtro de fil- tro de papel plegado 29 Manguera de salida 30 Soporte para boquilla para suelos 31 Tapa de cierre 32 Soporte para la tubería de absorción 33 Gancho porta cables 34 Soporte para la boquilla para juntas 35 Placa de características – Se recomienda conectar el aparato únicamente a un enchufe que esté asegurado con un interruptor de protección de corriente de defecto de 30 mA. El aparato permite 3 modos de funcionamiento: 1 Aspirar líquidos con la bomba de eliminación 2 Aspirar líquidos sin bomba de eliminación 3 Aspiración en seco Indicación: También es posible operar en modo de as- piración de líquidos con la bomba de eliminación desco- nectada o desmontada. Desmontar la bomba de elimi- nación, véase Aspirar en seco. Índice de contenidos Protección del medio ambiente ES 1 Uso previsto ES 1 Elementos del aparato ES 1 Puesta en marcha ES 1 Manejo ES 3 Transporte ES 3 Almacenamiento ES 3 Cuidados y mantenimiento ES 3 Ayuda en caso de avería ES 3 Garantía ES 4 Accesorios y piezas de repuesto ES 4 Declaración UE de conformidad ES 4 Datos técnicos ES 5 Protección del medio ambiente Los materiales empleados para el emba- laje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entréguelo en los puntos oficiales de re- cogida para su reciclaje o recuperación. Los aparatos viejos contienen materiales valiosos reciclables que deberían ser en- tregados para su aprovechamiento pos- terior. Evite el contacto de baterías, acei- tes y materias semejantes con el medio ambiente. Por este motivo, entregue los aparatos usados en los puntos de recogi- da previstos para su reciclaje. Uso previsto Elementos del aparato Puesta en marcha Aspiración de líquidos 29ES– 2 Figura Desmontar la tira de cerdas. Montar los labios de goma. Nota: El lateral estructurado del borde de goma tiene que estar para afuera. Figura Desbloquear y extraer el cabezal de aspiración. Extraer hacia atrás la bolsa de papel filtrante/bolsa de fieltro. Colocar y bloquear el cabezal de aspiración. – Para aspirar suciedad líquida se debe retirar la bol- sa filtrante de papel o fieltro. Figura Desbloquear y extraer el cabezal de aspiración. Retirar el filtro de membrana. Colocar y bloquear el cabezal de aspiración. – Para aspirar suciedad líquida se debe retirar siem- pre el filtro de membrana. Abrir la cubierta del filtro. Extraer el filtro plano de papel plegado. Montar el filtro de partículas gruesas de suciedad. Cerrar la cubierta del filtro, se debe oír cómo enca- ja. Figura Retirar la tapa de cierre. Conectar la manguera de eliminación (ancho nomi- nal de 3/4" o superior). 몇 PRECAUCIÓN Respetar la normativa local vigente en materia de trata- miento de aguas residuales. Figura Suelte el agua residual a través de la manguera de salida. CUIDADO Al aspirar no retirar nunca el filtro de partículas de su- ciedad gruesa. – Aspirar líquidos sin bomba de eliminación: Se reco- mienda utilizar una bolsa filtrante especial (húme- da) (véase sistemas filtrantes). – Al alcanzar el máx. nivel de líquido se apaga auto- máticamente el aparato. – Tras finalizar la aspiración de líquidos: Limpiar y secar con un paño húmedo el interruptor, el reci- piente y la bomba de eliminación si es necesario. CUIDADO Antes de aspirar en seco: Desmontar la bomba de eli- minación y montar el filtro de papel plegado plano. Indicación: Al aspirar en seco, generalmente se tiene que utilizar un filtro de papel plegado plano. CUIDADO Al aspirar no retirar nunca el filtro plano de papel plega- do. – Para la aspiración de polvo fino también se puede utilizar una bolsa filtrante de papel, una bolsa de fieltro filtrante o un filtro de membrana. Desenchufar la bomba de eliminación. Desbloquear y extraer el cabezal de aspiración. Figura Desenroscar la tuerca de racor de la bomba de eli- minación. Extraer el soporte del cable de la bomba de sumi- nistro y sustituir por la placa de cierre. Extraer la bomba de eliminación de residuos y la pieza de plástico simultáneamente del recipiente, puesto que el interruptor flotador de la bomba de eliminación de residuos está fijado en la pieza de plástico y, de lo contrario, podría resultar dañado. Figura Colocar la tapa de cierre en lugar de la manguera de eliminación. Colocar y bloquear el cabezal de aspiración. Indicación: La filtro de papel plegado plano no está in- cluido en el volumen de suministro. Abrir la cubierta del filtro. Extraer el filtro de partículas de suciedad gruesa. Montar el filtro de papel plegado plano. Cerrar la cubierta del filtro, se debe oír cómo enca- ja. Figura Desmontar los labios de goma. Montar la tira de cerdas. Indicación: La bolsa filtrante de papel o la bolsa de fiel- tro filtrante no están incluidas en el volumen de suminis- tro. Figura Desbloquear y extraer el cabezal de aspiración. Insertar la bolsa de papel o fieltro filtrante. Colocar y bloquear el cabezal de aspiración. Indicación: Un filtro de membrana no está incluido en el volumen de suministro. Indicación: Si se opera sin bolsa de papel filtrante o sin bolsa de fieltro filtrante se tiene que utilizar un filtro de membrana, para proteger el cabezal de aspiración. Figura Desbloquear y extraer el cabezal de aspiración. Estirar el filtro de membrana sobre el borde del de- pósito. Colocar y bloquear el cabezal de aspiración. Figura La manguera de aspiración está equipada con un siste- ma de clip. Se pueden conectar todos los accesorios C- 40/C-DN-40. Montaje del borde de goma Quitar la bolsa filtrante de papel/bolsa de fieltro Retirar el filtro de membrana Montar el filtro de partículas gruesas de suciedad Conectar la manguera de eliminación Purgue el agua sucia General Aspiración en seco General Desmontar la bomba de eliminación Montar el filtro de papel plegado plano Montar la tira de cerdas Montar bolsa filtrante de papel/bolsa de fieltro Montar el filtro de membrana Enganche de clip 30 ES– 3 PELIGRO ¡Peligro de lesiones y daños! La clavija sólo está dise- ñada para la conexión directa de la bomba de elimina- ción al aspirador. No está permitido utilizar la clavija de enchufe para otros fines. Enchufar el aparato. Conectar el aparato con el interruptor principal. Eliminar grandes cantidades de líquidos de forma continua: Conectar la bomba de eliminación. Eliminar líquidos de forma continua o realizar una limpieza. Limpiar el filtro plano de papel plegado en intervalos re- gulares mientras aspire. Mover varias veces el mango de limpieza de filtro de un lado a otro. Desconectar la bomba de eliminación si es nece- sario. Desconectar el aparato con el interruptor principal. Desenchufar el aparato. Limpieza de filtro: Sacar y meter el asa varias ve- ces. Vacíe el recipiente. Limpie el aparato por dentro y por fuera aspirándo- lo y frotar con un paño húmedo. Enrollar el cable de red alrededor de los ganchos de cable del estribo de empuje. Enrollar la manguera de aspiración entorno al es- tribo de empuje. Coloque el aparato en un cuarto seco y protéjalo frente a un uso no autorizado. 몇 PRECAUCIÓN ¡Peligro de lesiones y daños! Respetar el peso del apa- rato para el transporte. Sacar el tubo de aspiración con la boquilla para suelos del soporte. Coger el aparato por el asa y la tubería de aspiración para el transporte. Al transportar en vehículos, asegurar el aparato para evitar que resbale y vuelque conforme a las directrices vigentes. 몇 PRECAUCIÓN ¡Peligro de lesiones y daños! Respetar el peso del apa- rato en el almacenamiento. Este aparato sólo se puede almacenar en interiores. PELIGRO Antes de efectuar cualquier trabajo en el aparato, hay que desconectar de la red eléctrica. Abrir la cubierta del filtro. Cambiar el filtro de partículas de suciedad gruesa/ filtro de papel plegado plano o el filtro de ventila- ción. Cerrar la cubierta del filtro, se debe oír cómo enca- ja. Desbloquear y extraer el cabezal de aspiración. Limpiar el interruptor con un paño húmedo. Colocar y bloquear el cabezal de aspiración. Desbloquear y extraer el cabezal de aspiración. Con bomba de eliminación de residuos: colocar el recipiente a un lado y enjuagarlo con el chorro de agua. Sin bomba de eliminación de residuos: desmontar la bomba de eliminación de residuos (véase la as- piración de suciedad seca) y limpiar el recipiente. Colocar y bloquear el cabezal de aspiración. PELIGRO Antes de efectuar cualquier trabajo en el aparato, hay que desconectar de la red eléctrica. Comprobar la clavija y el seguro del suministro de corriente. Comprobar el cable y el enchufe del aparato.

Conexión del aparato Comprobar el flotador. Conectar la bomba de eliminación. Eliminar las obstrucciones de la boquilla, tubo o manguera de aspiración o el filtro de partículas de suciedad gruesa/filtro de papel plegado plano. Limpieza de filtro: Sacar y meter el asa varias ve- ces. Cambiar la bolsa de papel o fieltro filtrante. Encajar correctamente la cubierta del filtro. Limpiar o cambiar el filtro de la membrana con agua corriente. Cambiar el filtro plano de papel plegado. Comprobar si la tubería de salida es estanca. Comprobar si el filtro plano de papel plegado está montado correctamente. Comprobar si el filtro de partículas de suciedad gruesa está montado correctamente. Montar el filtro de papel plegado plano. Comprobar si el filtro plano de papel plegado está montado correctamente. Cambiar el filtro plano de papel plegado. Manejo Conexión del aparato Modo de eliminación o limpieza Limpieza de filtro Desconexión del aparato Después de cada puesta en marcha Almacenamiento del aparato Transporte Almacenamiento Cuidados y mantenimiento Cambiar el filtro de partículas de suciedad gruesa/filtro de papel plegado plano o el filtro de ventilación Limpiar el flotador Limpieza del recipiente de suciedad Ayuda en caso de avería La turbina de aspiración no funciona La turbina de aspiración se desconecta La capacidad de aspiración disminuye Salida de polvo al aspirar en seco 31ES– 4 Comprobar la clavija del aparato. Liberar el interruptor enganchado en el recipiente. Liberar la rueda de la bomba enganchada en la bomba. Colocar la manguera de eliminación sin dobleces. Comprobar si la manguera de eliminación está atascada. Si la avería no se puede solucionar el aparato debe ser revisado por el servicio técnico. En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de ga- rantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domici- lio. Utilice solamente accesorios y recambios originales, ya que garantizan un funcionamiento correcto y seguro del equipo. Puede encontrar información acerca de los accesorios y recambios en www.kaercher.com. Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su di- seño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunita- rias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito. 5.957-602 Los abajo firmantes actúan en nombre y con la autori- zación de la junta directiva. Responsable de documentación: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2020/10/01 La bomba de eliminación no funciona La bomba de eliminación transporta poco Servicio de atención al cliente Garantía Accesorios y piezas de repuesto Declaración UE de conformidad Producto: aspirador en húmedo/seco Modelo: 1.146-xxx Directivas comunitarias aplicables 2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE Normas armonizadas aplicadas EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN IEC 63000: 2018 Normas nacionales aplicadas

Chairman of the Board of Management Director Regulatory Affairs & Certification 32 ES– 5 Datos técnicos NT 611 Eco K Tensión de red V 230 Frecuencia Hz 1~ 50 Potencia Máx. W EU: 2350 W CH: 2300 Potencia (tot.) W 2000 Potencial nominal W 1200 Potencia de la bomba de eliminación W 800 Capacidad del depósito l 55 Cantidad de líquido l 42 Cantidad de aire (máx.) l/s 56 Depresión (máx.) kPa (mbar) 23,5 (235) Categoria de protección -- IPX4 Clase de protección -- I Toma de tubo flexible de aspiración (C-DN/C-ID) mm 40 Longitud x anchura x altura mm 570 x 430 x 860 Peso de funcionamiento típico kg 23,0 Temperatura ambiente (máx.) °C +40 Valores calculados conforme a la norma EN 60335-2-69 Nivel de presión acústica L

dB(A) 63 Inseguridad K

dB(A) 1 Valor de vibración mano-brazo m/s

<2,5 Inseguridad K m/s
