MANUAL DE USUARIO Swarm Wash FX ILS Chauvet

Garantía Limitada.... 1

Garantie Limitée 2

1. Antes de Empezar 24

Qué va Incluido 24

Instrucciones de Desembalaje 24

Reclamaciones.... 24

Convenciones del Manual 24

Símbolos 24

Exención de responsabilidad 24

Propiedad intelectual.... 24

Notas de Seguridad 25

Advertencia sobre Carcasa no Cerrada 26

Notas de Seguridad sobre Láser 26

Reproducción de la Etiqueta de Seguridad del Láser 27

Advertencia sobre Exposición al Láser 27

Datos de Emisión Láser 27

Declaración de Conformidad Láser 27

2. Introducción.... 28

Vista general del producto 28

Dimensiones del producto.... 28

3. Instalación.... 29

Corriente alterna 29

Sustitución del fusible 29

Alimentación en cadena.... 29

Montaje 30

Orientación.... 30

Colocación 30

Uso adecuado 30

Seguro y llave del láser.... 31

4. Funcionamiento.... 32

Funcionamiento del panel de control 32

Mapa de menú 32

Configuración (DMX).... 32

Personalidad DMX y dirección de inicio.... 32

Conectividad D-Fi USB 33

Compatibilidad D-Fi USB 33

Configuración (D-Fi USB) 33

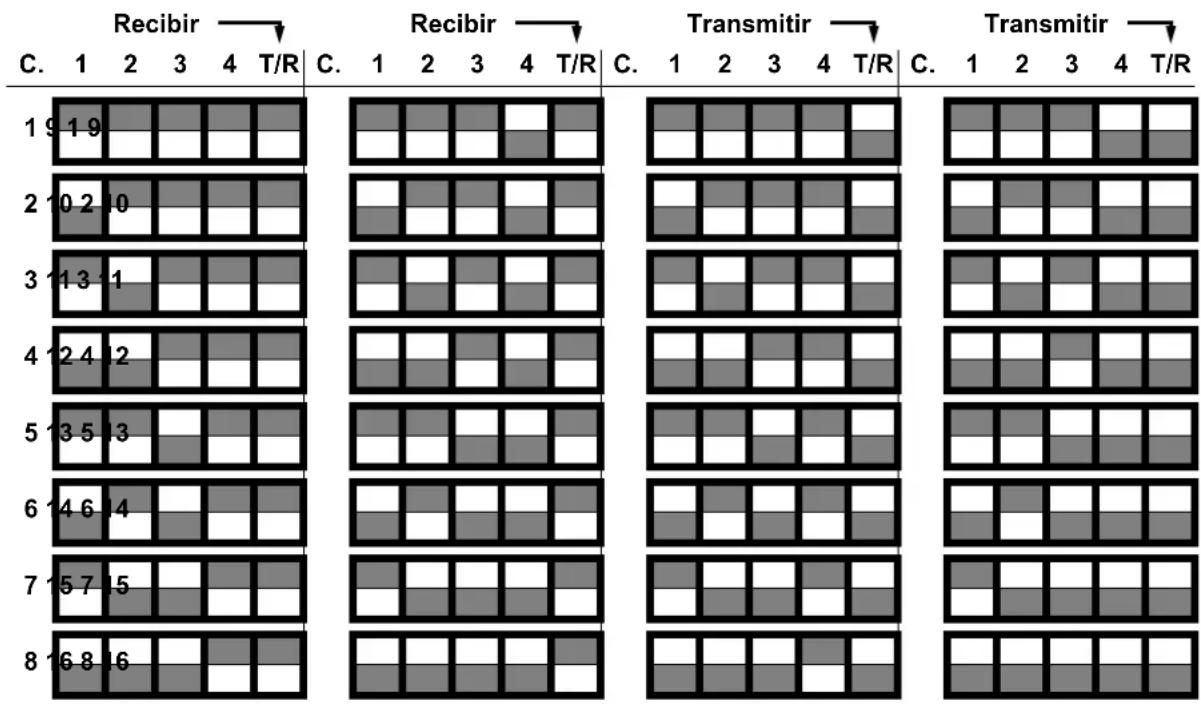

Canales del conmutador DIP del D-Fi USB 33

Valores y asignaciones de canal DMX.... 34

Configuración (Independiente).... 37

Programas Automáticos.... 37

Velocidad de programa automático 37

Programas activo por sonido 37

Programas.... 37

IRC-6 control remoto por infrarrojos.... 38

Funcionamiento de IRC-6 38

Modo maestro/esclavo (por cable).... 39

Modo maestro/esclavo (D-Fi USB) 39

Modo ILS 39

5. Mantenimiento 40

Mantenimiento del producto.... 40

6. Especificaciones Técnicas.... 41

Devoluciones.... 42

Contacto.... 43

TABLE DES MATIÈRES

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Garantie Limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Address: Av. de las Partidas 34 - 3B Email: [e-mail]

Lerma, Edo. de México, CP 52000

Voice: [phone]

- S w a r m W a s h F X • Manual de Susuario

- Cable de alimentación

Instrucciones de Desembalaje

Desembale el producto con cuidado inmediatamente y compruebe la caja para asegurarse de que todas las partes están en el paquete y en buen estado.

Reclamaciones

Si la caja o el contenido (el producto y los accesorios incluidos) parecen dañados a cause del transporte o muestran signos de manipulación inadecuada, notifíqueselo inmediatamente al transportista, y no a Chauvet. Si no lo a hace oportunamente, puede quedar invalidada su reclamación al transportista.

Además, guarde la caja y todo el material de embalaje para su inspección.

Para otras incidencias, como componentes o partes que falten, daños no relacionados con el transporte o daños no evidentes, presente una reclamación a Chauvet en el plazo de 7 días de la entrega.

Convenciones del Manual

Convención Significado

1–512 Un rango de valores

50/60 Un conjunto de valores de los cuales solo se pude escoger uno

Settings Una opción de menú que no se puede modificar

ON Un valor que se tiene que introducir o seleccionar

Símbolos

Símbolo Significado

		Advertencia eléctrica. No seguir estas instrucciones puede provocar daño eléctrico al producto, a los accesorios o al usuario.
		Instalación, configuración o información sobre funcionamiento crítica. Hacer caso omiso de esta información puede hacer que el producto no funcione, que se averíe, o causar daños al usuario.
		Instalación o información de configuración importante. El producto puede no funcionar correctamente si esta información no se usa.
		Información útil.
		Notas de seguridad sobre láser.

Exención de responsabilidad

Chauvet cree que la información contenida en este manual es exacta en todos los aspectos. Sin embargo, Chauvet no asume responsabilidad alguna, y queda exenta específicamente de todas y cada una de las responsabilidades y obligaciones, de la clase que sean y para con cualquier parte, por pérdida, perjuicio o trastorno causados por cualquier error u omisión en este documento, tanto si tales errores y omisiones se deben a negligencia o accidente como a cualquier otra causa. Chauvet se reserva el derecho a revisar el contenido de este documento sin ninguna obligación de notificar dicha revisión a ninguna persona o empresa; sin embargo, Chauvet no está en absoluto obligado a hacerlo así, ni se compromete a realizar revisión alguna. Descargue la última versión de www.chauvetdj.com.

Propiedad intelectual

Las obras de autoría contenidas en este manual, incluyendo, pero sin limitarse a ellas, todos los dibujos, textos e imágenes, son propiedad de Chauvet.

© Copyright 2022 Chauvet & Sons, LLC. Todos los derechos reservados.

Publicado en formato electrónico por Chauvet en los Estados Unidos de América.

CHAUVET, el logotipo de Chauvet, ILS (patente en trámite) y Swarm Wash FX ILS son marcas comerciales o marcas registradas de Chauvet & Sons Inc. (con nombres comerciales Chauvet y Chauvet Lighting) en los Estados Unidos y otros países. Otras empresas, nombres de productos y logotipos a los que se haga referencia aquí pueden ser marcas comerciales de sus respectivas empresas.

Notas de Seguridad

Las Notas de seguridad incluyen información importante sobre seguridad del sistema láser. Lea y comprenda todas las instrucciones antes de encender el láser por primera v. Conocer las instrucciones de seguridad es crucial para evitar lesiones oculares y para no infringir la ley. Mantenga este manual de usuario en un lugar seguro para futuras consultas.

DETÉNGASE Y LEA TODOS LOS DATOS DE SEGURIDAD

- Los láseres pueden ser peligrosos y tienen consideraciones de seguridad particulares. Puede producirse lesión ocular permanente y ceguera si los láseres se usan incorrectamente. Ponga máxima atención a todos los COMENTARIOS y ADVERTENCIAS de seguridad de este manual de usuario. Lea atentamente todas las instrucciones ANTES de poner en funcionamiento este dispositivo.

- Conecte siempre el producto a un circuito con toma de tierra para evitar el riesgo de electrocución.

- Desconecte siempre el producto de la alimentación antes de limpiarlo o sustituir el fusible.

- Evite la exposición directa de los ojos a la fuente de luz mientras es producto esté encendido.

- Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

- Nunca desconecte este producto de la alimentación agarrando o tirando del cable.

- Si monta el producto en alto, asegure siempre a un dispositivo de seguridad usando cable de seguridad.

- Asegúrese de que no hay materiales inflamables cerca del producto cuando esté en funcionamiento.

- No toque la carcasa del producto cuando esté en funcionamiento, porque podría estar muy caliente.

- Este producto no está concebido para una instalación permanente.

- Asegúrese siempre de que la tensión del enchufe al que conecte el producto está en el rango establecido en el grabado o en el panel posterior del producto.

- ¡El producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga el producto a la lluvia o la humedad.

- Instale siempre el producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- Asegúrese de que ninguna ranura de ventilación en la carcasa del producto queda bloqueada.

- Nunca conecte el producto a un atenuador.

- Asegúrese de reemplazar el fusible por otro del mismo tipo y categoría.

- Use siempre el soporte de montaje para trasladar el producto.

- No Apague/Encienda el producto a intervalos cortos. Esto acortará la vida del diodo láser.

- NO sacuda este producto. Evite usar la fuerza bruta cuando monte o maneje el producto.

- Use SIEMPRE un cable de seguridad cuando monte este producto en lo alto.

- La temperatura ambiente operativa para el láser es de 59 °F a 95 °F (15 °C a 35 °C). No haga funcionar este producto fuera de este rango.

- En caso de un problema grave de funcionamiento, deje de usar el producto inmediatamente.

- Nunca intente reparar el producto. Las reparaciones llevadas a cabo por personal no cualificado pueden provocar averías o funcionamiento defectuoso. Póngase en contacto con el centro de asistencia técnica autorizado más cercano.

¡CUIDADO! El uso de controles, ajustes o procedimientos distintos a ESTOS que se especifican EN ESTE MANUAL DE USUARIO pueden causar exposición peligrosa a la radiación.

- Evite el contacto directo de los ojos con la luz del láser. Nunca exponga intencionadamente sus ojos o los de otras personas a la luz directa del láser.

- Este producto láser puede causar lesiones oculares al instante, o ceguera, si la luz del láser incide directamente en los ojos.

- Es ilegal y peligroso alumbrar con este láser zonas de espectadores en las que el público u otro personal pueda recibir rayos láser o reflejos de su brillo directamente en los ojos.

- En los EEUU es un delito federal dirigir cualquier láser hacia un avión.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

- NO intente ninguna reparación. Las reparaciones y la asistencia deben ser llevadas a cabo por un técnico autorizado. ¡Las modificaciones no autorizadas están prohibidas por motivos de seguridad!

Guarde este manual de usuario para futuras consultas. Si este producto pasa a ser propiedad de otro usuario, asegúrese de que este documento acompaña al láser.

Advertencia sobre Carcasa no Cerrada

• Esta unidad contiene internamente dispositivos láser de alta potencia.
• No abra la carcasa del láser, debido a la potencial exposición a niveles no seguros de radiación láser.
• Los niveles de láser a los que se tiene acceso si se abre la unidad pueden causar ceguera instantánea, quemaduras en la piel e incendios.

Notas de Seguridad sobre Láser

DETÉNGASE Y LEA TODAS LAS NOTAS DE SEGURIDAD SOBRE EL LÁSER SIGUIENTES

La luz láser es diferente de cualquier otra fuente de luz. La luz de este producto puede causar lesión ocular si el producto no se instala y usa adecuadamente. La luz láser es miles de veces más concentrada que la luz de cualquier otro tipo de fuente. Esta concentración de luz puede causar lesiones instantáneas en el ojo, fundamentalmente por quemadura de la retina (la zona sensible a la luz en la parte posterior del ojo). Aunque usted no pueda sentir el "calor" de un haz de láser, este puede aún potencialmente lesionar o cegarle a usted o al público. Incluso cantidades de luz láser muy pequeñas son potencialmente peligrosas, incluso a largas distancias. Las lesiones oculares por láser pueden ocurrir más rápido de lo que se tarda en parpadear.

NO dé por supuesto que porque estos productos recreativos de láser dividan el láser en cientos de haces, y porque el haz de láser se lance a alta velocidad, es segura la exposición del ojo a un haz individual de láser. Este producto de láser utiliza docenas de milivatios de potencia láser (niveles clase 3B internamente) antes de dividirlo en múltiples haces (niveles clase 3R). Muchos de los haces individuales son potencialmente peligrosos para los ojos.

NO asuma que porque la luz láser está en movimiento, es segura. La luz láser no está nunca libre de riesgo, ni aunque el haz se mueva siempre. Puesto que las lesiones oculares pueden producirse instantáneamente, es crítico prevenir la posibilidad de CUALQUIER exposición directa al ojo. Según las disposiciones de seguridad láser, no es legal apuntar con láseres Clase 3a hacia áreas en las que las personas puedan quedar expuestas. Esto se aplica incluso si se apunta con el láser por debajo de las caras de la gente, por ejemplo hacia la pista de baile.

• No ponga en funcionamiento el láser sin primero leer y comprender todos los datos técnicos y de seguridad de este manual.
• Ubique e instale todos los efectos láser SIEMPRE de forma que toda la luz láser está al menos a 3 m (9,8 pies) sobre el nivel del suelo en el que se encuentra la gente. Vea la sección Uso adecuado de este manual.
• que funciona adecuadamente. No lo use si detecta cualquier defecto.
• NO apunte con láser a personas o animales.
• Nunca mire a la apertura del láser o a los haces de láser.
• NO apunte con el láser hacia áreas en las que las personas pudieran quedar expuestas.
• NO apunte con láseres a superficies muy reflectantes como ventanas, espejos y metal pulido. Incluso los reflejos del láser pueden ser peligrosos.

- Nunca apunte con el láser a un avión, pues constituye delito según las leyes de EE.UU.

- Nunca apunte hacia el cielo con haces láser sueltos.

- No exponga la óptica de salida (apertura) a productos de limpia químicos.

- No use el láser si la carcasa está averiada o abierta, o si la óptica parece dañada de cualquier modo.

- Nunca abra la carcasa del láser. Los altos niveles de potencia láser dentro de la carcasa protectora pueden originar incendios o quemaduras en la piel y causarán lesiones oculares al instante.

- Nunca deje este producto en funcionamiento sin vigilancia.

- El funcionamiento de un láser de espectáculo de Clase 3R solo se permite si el espectáculo es controlado por un operador experimentado y bien formado, familiarizado con los datos contenidos en este manual.

- Los requisitos legales para usar productos de láser recreativo varían de un país a otro. El usuario es responsable de los requisitos legales del lugar/país en que lo utilice.

¡CUIDADO! NO ponga en funcionamiento este dispositivo en formas no especificadas en este manual de usuario. No seguir las instrucciones invalidará la garantía, podría dañar el producto o lesionar al usuario o al público.

¡CUIDADO! Este producto no se puede tirar con la basura doméstica. Póngase en contacto con el servicio de recogida para la eliminación de aparatos electrónicos de su zona.

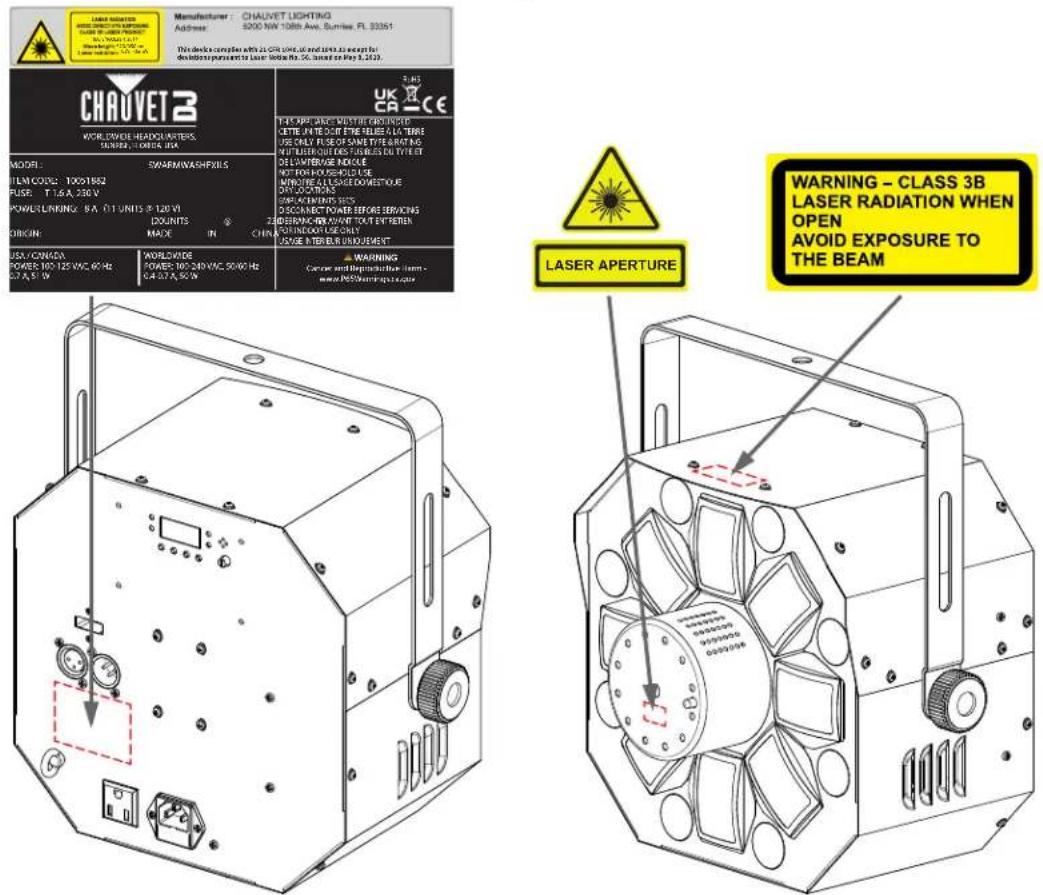

Reproducción de la Etiqueta de Seguridad del Láser

Advertencia sobre Exposición al Láser

LUZ LÁSER EVITE LA EXPOSICIÓN DIRECTA AL OJO

Se pueden encontrar más directrices y programas de seguridad para el uso seguro de láseres en la Normativa ANSI Z136.1 "Para uso seguro de Láseres", disponible en el Laser Institute of America: www.lia.org. Muchos gobiernos locales, corporaciones, agencias, ejército y otros requieren que todos los láseres se usen bajo las directrices de ANSI Z136.1. La guía Laser Display puede obtenerse `de la International Laser Display Association: www.ilda.com.

Datos de Emisión Láser

Según medida bajo condiciones de medición IEC para clasificación.

Clasificación láser	Clase 3R
Longitud de onda/alimentación óptica del diodo láser rojo	650 nm/100 mW
Longitud de onda/alimentación óptica del diodo láser verde	520 nm/30 mW
Diámetro del haz	<5 mm en la apertura
Datos de pulso	Todos los pulsos < 4 Hz (>0,25 s)
Divergencia (cada haz)	<2 mrad
Divergencia (luz total)	<160 grados
Potencia láser de cada haz en la apertura	<5 mW

Declaración de Conformidad Láser

Cumple con los estándares de desempeño de la FDA para productos láser, excepto por las desviaciones según el Laser Notice No. 56, del 8 de mayo de 2019. No es necesario ningún mantenimiento para que este producto siga cumpliendo los estándares de rendimiento láser.

2. Introducción

Vista general del producto

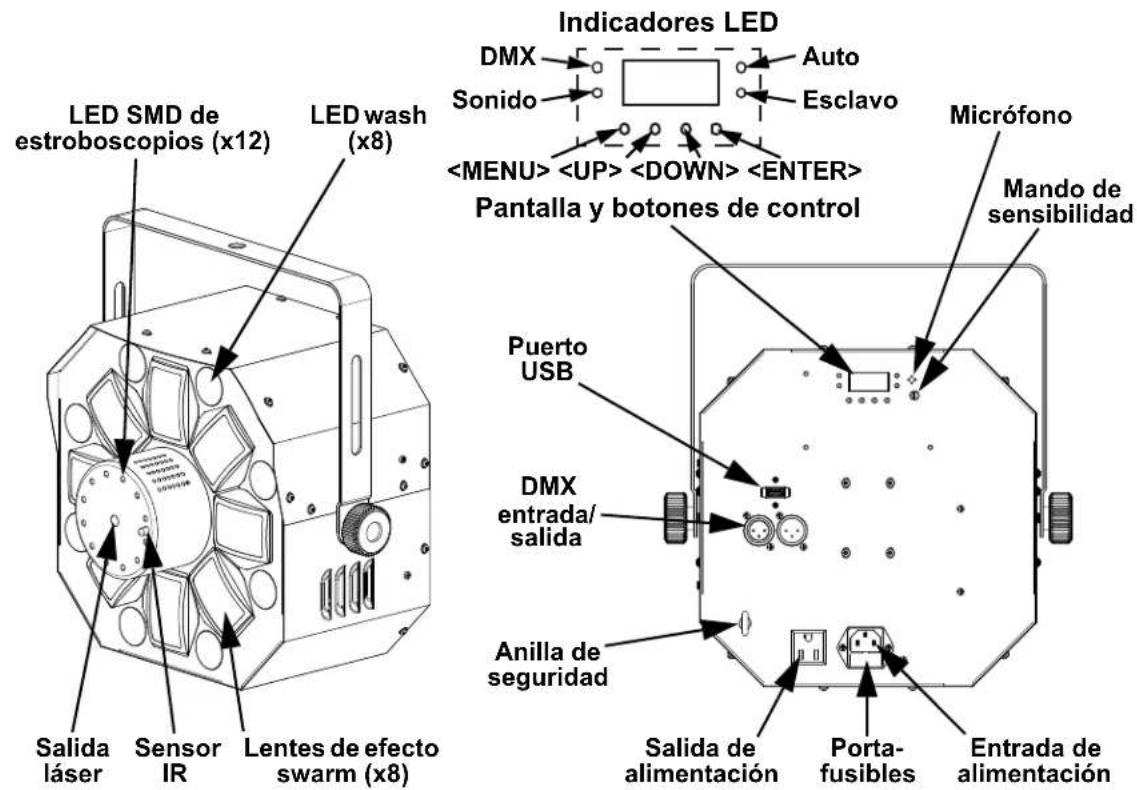

LED SMD de estroboscopios (x12) LED wash (x8) Salida láser Sensor IR Lentes de efecto swarm (x8) Indicadores LED DMX Sonido Auto Esclavo Pantalla y botones de control Micrófono Mando de sensibilidad Puerto USB DMX entrada/salida Anilla de seguridad Salida de alimentación Porta-fusibles Entrada de alimentación

¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto.

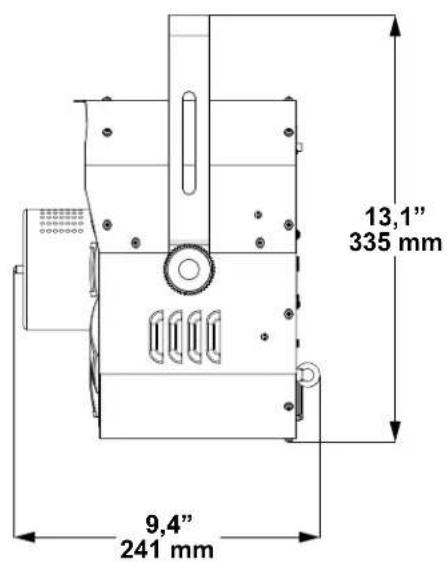

Dimensiones del producto

El Swarm Wash FX ILS tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz. Para determinar los requerimientos de alimentación (disyuntor, toma de alimentación y cableado), use el valor de tensión que aparece en la etiqueta fijada en el panel trasero del producto o consulte las Especificaciones Técnicas de este manual. La especificación de corriente listada indica el consumo de corriente promedio en condiciones normales.

- Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Nunca conecte el producto a un reostato (resistor variable) o circuito de atenuación, incluso si el canal del reostato o atenuador sirve solo como conmutador 0 a 100%.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

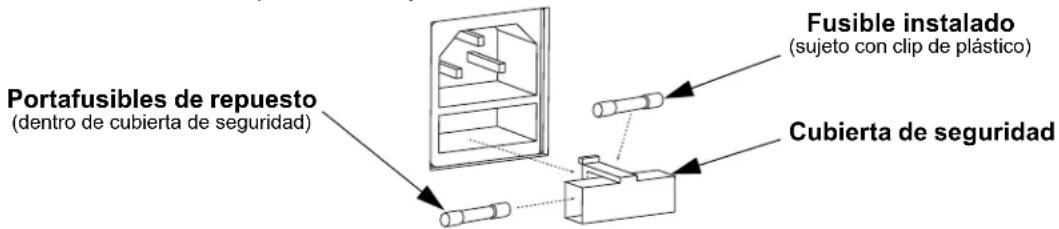

Portafusibles de repuesto (dentro de cubierta de seguridad) Fusible instalado (sujeto con clip de plástico) Cubierta de seguridad

Desconecte el producto de la alimentación antes de sustituir el fusible.

Sustituya siempre el fusible fundido con uno del mismo tipo y categoría.

Alimentación en cadena

El producto proporciona la alimentación en cadena vía la salida de Edison situada en la parte posterior del producto. Consulte el diagrama a continuación para obtener más información.

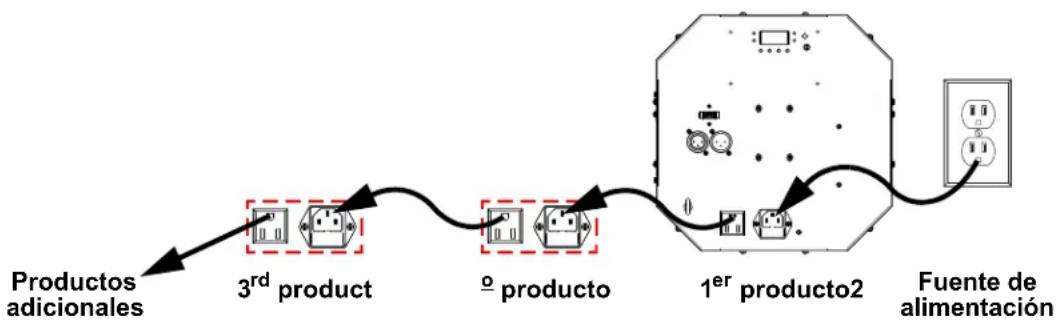

Diagrama de alimentación en cadena

Es posible enlazar hasta 11 productos Swarm Wash FX ILS a 120 V o 20 productos a 230 V. Nunca exceda este número. Los cables de alimentación en cadena se pueden adquirir por separado.

¡El diagrama de alimentación de cadena de arriba muestra solamente la versión del producto de América del Norte! Los requisitos y conectores de alimentación en cadena difieren de un país a otro y de una región a otra. Si usa este producto en un lugar distinto de América del Norte, consulte con el distribuidor local de Chauvet.

Montaje

Antes de montar el producto, lea y siga las recomendaciones de seguridad indicadas en las Notas de Seguridad.

Orientación

El Swarm Wash FX ILS se debe montar en un posición preparada para uso seguro de láser. Además, asegúrese de proporcionar una ventilación adecuada alrededor del producto.

Colocación

• Antes de decidir una ubicación para el producto, asegúrese siempre de que hay fácil acceso al producto para su mantenimiento y programación.
• Asegúrese de que la estructura o superficie sobre la que está montando el producto puede soportar su peso (vea las Especificaciones Técnicas)
• Cuando monte este producto en alto, use siempre un cable de seguridad. Monte el producto con seguridad a un punto de anclaje, como una plataforma elevada o un truss.
• Cuando cuelgue el producto de un truss, debe usar una abrazadera de montaje con la resistencia al peso adecuada. El soporte tiene un agujero de 13 mm, que es adecuado para este propósito.
• Los mandos de ajuste del soporte permiten el ajuste direccional para dirigir el producto hacia el ángulo deseado. Apriete y afloje los mandos de soporte únicamente con la mano. Usar herramientas podría estropear los mandos.

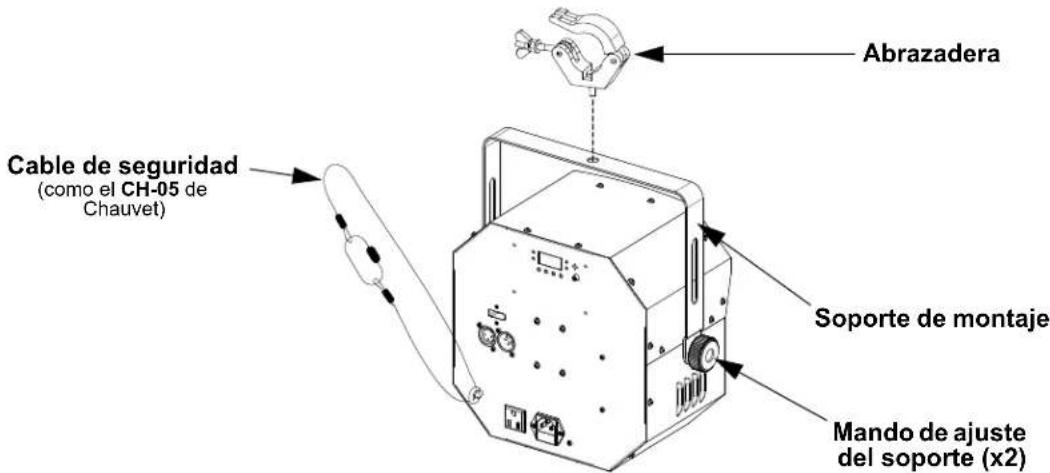

Diagrama de montaje

Abrazadera Cable de seguridad (como el CH-05 de Chauvet) Soporte de montaje Mando de ajuste del soporte (x2)

Uso adecuado

Este producto es para montaje en alto solamente. Por seguridad, Chauvet recomienda montar los productos de efectos de iluminación sobre plataformas estables y elevadas, o en soportes en alto sólidos utilizando abrazaderas apropiadas para colgar. En todos los casos, utilice cables de seguridad. Obtenga el material de fijación apropiado de su proveedor de iluminación.

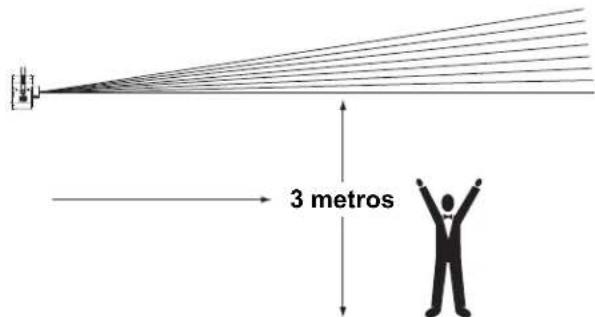

Las disposiciones internacionales de seguridad láser precisan que los productos de láser se manejen de la forma mostrada a continuación, con una separación vertical mínima de 3 metros (9,8 pies) entre el suelo y la luz láser más baja. Además, se requiere una separación horizontal de 3 metros entre la luz láser y los espectadores u otros espacios públicos.

3 metros

¡CUIDADO! El uso de controles, ajustes o procedimientos distintos a LOS que se especifican EN ESTE MANUAL DE USUARIO pueden causar exposición peligrosa a la radiación.

Seguro y llave del láser

Si se ha comprado fuera de Norteamérica, este producto tendrá un seguro y una llave para evitar que el láser funcione a menos que ambos, el seguro y la llave, estén insertados y la llave esté en la posición ON.

Para que el láser funcione, debe HACER LAS DOS COSAS:

- Insertar el seguro

- Introducir la llave y girarla a la posición ON

¡Si no se realizan ambas acciones, el láser NO se encenderá!

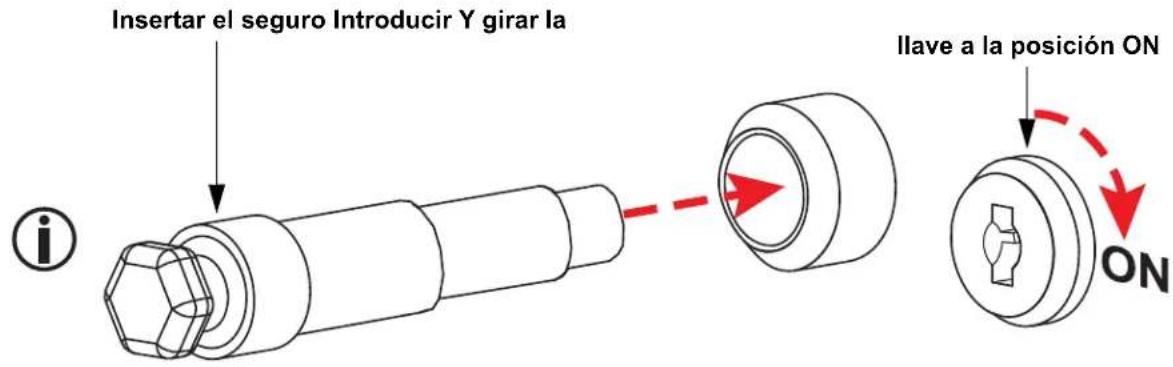

Insertar el seguro Introducir Y girar la I llave a la posición ON ON

Gire siempre la llave hasta la posición de OFF y sáquela cuando deje este producto sin vigilancia, para evitar accidentes o lesiones a terceros.

4. Funcionamiento

Este producto no está diseñado para un uso continuo. Asegúrese de que hace descansos regulares durante su funcionamiento para maximizar la vida de su láser. Desconecte siempre el Swarm Wash FX ILS de la alimentación cuando no lo use.

Funcionamiento del panel de control

Para acceder a las funciones del panel de control, use los cuatro botones ubicados bajo la pantalla. Consulte la Vista general del producto para ver la posición de los botones en el panel de control.

Botón Función
	Selecciona un modo de funcionamiento o regresa a la opción de menú actual
	Navega hacia arriba por la lista de menú o aumenta un valor numérico seleccionado
	Navega hacia abajo por la lista de menú o disminuye un valor numérico seleccionado
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Consulte la página del producto Swarm Wash FX ILS en www.chauvetdj.com para ver el último mapa de menú.

Modo Niveles de programación Descripción
DMX	2-Ch d 1-511 Modo DMX de 2 canales
	18Ch d 1-495 Modo DMX de 18 canales
Programa automático	P-- P 1-15	FAdE	Programas automáticos (consulte Programas)
		SnAP
Velocidad del programa	S--	S 1-99	Velocidad del programa automático
Programa sonido	Snd	Sn 1-15	Programas activos por sonido (consulte Programas)
Modo ILS	iLS	iLS1-4	Establece el modo ILS
Infrarrojos	SEt	on	Habilita / deshabilita el control de infrarrojos
		oFF

Configuración (DMX)

El Swarm Wash FX ILS funciona con un controlador DMX. La información sobre DMX se encuentra en el Manual DMX de CHAUVET, disponible desde el sitio web de Chauvet: http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.

Personalidad DMX y dirección de inicio

Cuando seleccione una dirección DMX de inicio, tenga en cuenta siempre el número de canales DMX que usa el modo seleccionado. Si escoge una dirección de inicio que es demasiado alta, podría estar restringiendo el acceso a alguno de los canales del producto.

El Swarm Wash FX ILS usa hasta 18 canales DMX en el modo 18Ch, lo cual determina que la dirección más alta que se puede configurar es 495.

El Swarm Wash FX ILS usa 2 canales DMX en el modo 2-Ch, lo cual determina que la dirección más alta que se puede configurar es 511.

Si no está familiarizado con el protocolo DMX, descargue el Manual DMX de www.chauvetdj.com.

Para seleccionar la personalidad y dirección de inicio, haga lo siguiente:

1. Pulse repetidamente hasta que aparezca en la pantalla 2-Ch o 18Ch.
2. Pulse .
3. Use o para aumentar o disminuir la dirección de inicio, de d 1-511.
4. Pulse .

La pantalla continuará parpadeando hasta que el dispositivo reciba una señal DMX.

Conectividad D-Fi USB

El Swarm Wash FX ILS tiene la capacidad de convertirse en un receptor/transmisor D-Fi inalámbrico utilizando el D-Fi USB de Chauvet DJ. Simplemente configure la personalidad DMX y dirección DMX del producto, configure el conmutador DIP para el canal de recepción/transmisión del D-Fi y enchúfelo en el puerto USB.

¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto.

Una vez conectado, el D-Fi USB tomará el control del producto. El DMX por cable y el control de pantalla manual/botones de menú no estarán disponibles hasta que desconecte el D-Fi USB. Los niveles de prioridad son:

1. D-Fi USB
2. DMX por cable
3. Control de pantalla manual/Botones de menú

Compatibilidad D-Fi USB

El D-Fi USB puede recibir una señal DMX del D-Fi Hub y del FlareCON Air 2, así como de otros productos D-Fi USB.

Configuración (D-Fi USB)

1. Configure la personalidad DMX y la dirección DMX en el Swarm Wash FX ILS.

2. Utilice la tabla proporcionada para configurar AMBOS:

3. primero el canal y luego

4. la opción de recepción o transmisión

NOTA: El conmutador DIP 5 es para transmitir o recibir, piénselo bien antes de escoger.

Canales del conmutador DIP del D-Fi USB

Recibir C. 1 2 3 4 T/R Recibir C. 1 2 3 4 T/R Transmitir C. 1 2 3 4 T/R Transmitir C. 1 2 3 4 T/R

Valores y asignaciones de canal DMX

2-Ch	18Ch	Función Valor Porcentaje/Configuración
1	1	Programa automático (anula C. 3-18)	000 ⇔ 015 Modo de operación manual
			016 ⇔ 030 Wash solamente
			031 ⇔ 045 Láser solamente
			046 ⇔ 060 Efecto swarm solamente
			061 ⇔ 075 Estroboscopios solamente
			076 ⇔ 090 Wash, láser, y efecto swarm
			091 ⇔ 105 Wash, láser, y estroboscopios
			106 ⇔ 120 Wash, efecto swarm, y estroboscopios
			121 ⇔ 135 Láser, efecto swarm, y estroboscopios
			136 ⇔ 150 Wash y láser
			151 ⇔ 165 Wash y efecto swarm
			166 ⇔ 180 Wash y estroboscopios
			181 ⇔ 195 Láser y efecto swarm
			196 ⇔ 210 Láser y estroboscopios
			211 ⇔ 225 Efecto swarm y estroboscopios
			226 ⇔ 255 Todos los efectos
2 2	Velocidad del programa		000 ⇔ 200 Velocidad de programa automático, lento a rápido
			201 ⇔ 255 Programa activo por sonido
-	3	LED wash 1-8	000 ⇔ 051 Sin función
-	4
-5	052 ⇔ 102 Rojo
-6	103 ⇔ 153 Verde
-7	154 ⇔ 204 Azul
-8	205 ⇔ 255 Ultravioleta
-	9
-	10
-11	Estroboscopio de wash		000 ⇔ 004 Sin función
			005 ⇔ 254 Estroboscopio de wash, lento a rápido
			255 Estroboscopio activo por sonido de wash
- 12 Color de efecto swarm			000 ⇔ 009 Sin función
			010 ⇔ 014 Rojo
			015 ⇔ 019 Verde
			020 ⇔ 024 Azul
			025 ⇔ 029 Ámbar
			030 ⇔ 034 Blanco
			035 ⇔ 039 Rojo y blanco
			040 ⇔ 044 Rojo y verde
			045 ⇔ 049 Verde y azul
			050 ⇔ 054 Azul y ámbar
			055 ⇔ 059 Ámbar y blanco
			060 ⇔ 064 Verde y blanco
			065 ⇔ 069 Verde y ámbar
			070 ⇔ 074 Rojo y ámbar
			075 ⇔ 079 Rojo y azul
			080 ⇔ 084 Azul y blanco
			085 ⇔ 089 Rojo, verde, y azul
			090 ⇔ 094 Rojo, verde, y ámbar
			095 ⇔ 099 Rojo, verde, y blanco
			100 ⇔ 104 Rojo, azul, y ámbar
			105 ⇔ 109 Rojo, azul, y blanco
			110 ⇔ 114 Rojo, ámbar, y blanco
			115 ⇔ 119 Verde, azul, y blanco
			120 ⇔ 124 Verde, azul, y blanco
			125 ⇔ 129 Verde, ámbar, y blanco
			130 ⇔ 134 Azul, ámbar, y blanco
			135 ⇔ 139 Rojo, verde, azul, y ámbar
			140 ⇔ 144 Rojo, verde, azul, y blanco
			145 ⇔ 149 Verde, azul, ámbar, y blanco
			150 ⇔ 154 Rojo, verde, ámbar, y blanco
			155 ⇔ 159 Rojo, azul, ámbar, y blanco
			160 ⇔ 164 Rojo, verde, azul, ámbar, y blanco
			165 ⇔ 209 Secuencia automático de un solo color
			210 ⇔ 222 Secuencia automático de multicolor
			223 ⇔ 255 Secuencia activo por sonido de un solo color
-	13	Estroboscopio de efecto swarm	000 ⇔ 004 Sin función
			005 ⇔ 200 Estroboscopio de efecto swarm, rápido a lento
			201 ⇔ 255 Estroboscopio activo por sonido de efecto swarm
- 14 Motor de efecto swarm			000 ⇔ 004 Parada
			005 ⇔ 127 Rotación en sentido horario, lento a rápido
			128 ⇔ 133 Parada
			134 ⇔ 255 Rotación en sentido antihorario, lento a rápido
-	15	Programa de SMD de estroboscopios	000 ⇔ 009 Sin función
			010 ⇔ 019 Programa de estroboscopios 1, lento a rápido
			020 ⇔ 029 Programa de estroboscopios 2, lento a rápido
			030 ⇔ 039 Programa de estroboscopios 3, lento a rápido
			040 ⇔ 049 Programa de estroboscopios 4, lento a rápido
			050 ⇔ 059 Programa de estroboscopios 5, lento a rápido
			060 ⇔ 069 Programa de estroboscopios 6, lento a rápido
			070 ⇔ 079 Programa de estroboscopios 7, lento a rápido
			080 ⇔ 089 Programa de estroboscopios 8, lento a rápido
			090 ⇔ 099 Programa de estroboscopios 9, lento a rápido
			100 ⇔ 109 Programa de estroboscopios 10, lento a rápido
			110 ⇔ 119 Programa de estroboscopios 11, lento a rápido
			120 ⇔ 200 Todos encendidos
			201 ⇔ 255 Programa activo por sonido de estroboscopios
-	16	Color de láser (C. 17 debe estar activo para estroboscopio)	000 ⇔ 009 Sin función
			010 ⇔ 049 Rojo
			050 ⇔ 089 Green
			090 ⇔ 129 Rojo y verde estroboscopio alterno
			130 ⇔ 169 Rojo y verde estroboscopio
			170 ⇔ 209 Verde y rojo estroboscopio
			210 ⇔ 255 Rojo y verde
- 17	Estroboscopio de láser		000 ⇔ 004 Sin función
			005 ⇔ 254 Estroboscopio de láser, rápido a lento
			255 Estroboscopio de láser activo por sonido
- 18	Rotación de láser		000 ⇔ 004 Parada
			005 ⇔ 127 Rotación en sentido antihorario, lento a rápido
			128 ⇔ 133 Parada
			134 ⇔ 255 Rotación en sentido horario, lento a rápido

Para la operación manual de LEDs y Láseres usando el control DMX, establecer el Canal 1 de 000 ⇔ 015.

Configuración (Independiente)

Configure el producto en uno de los modos independientes para controlarlo sin controlador DMX.

Nunca conecte un producto que está funcionando en cualquier modo independiente a una línea DMX conectada a un controlador DMX. Los productos en modo independiente pueden transmitir señales DMX que podrían interferir con las señales DMX del controlador.

Programas Automáticos

Para hacer funcionar el Swarm Wash FX ILS con un programa automático, siga las instrucciones siguientes.

1. Pulse repetidamente hasta que aparezca P-- en la pantalla.
2. Pulse
3. Utilice o para seleccionar el programa deseado, entre P 1–15. (consulte Programas)
4. Pulse .
5. Utilice o para seleccionar el modo de programa, entre FAdE (fundido) o SnAP (cambio rápido).
6. Pulse

Velocidad de programa automático

Para configurar la velocidad del programa automático del Swarm Wash FX ILS, haga lo siguiente:

1. Pulse repetidamente hasta que aparezca S-- en la pantalla.
2. Pulse .
3. Utilice o para aumentar o disminuir la velocidad, entre S 1–99 (lento a rápido).
4. Pulse .

Programas activo por sonido

Para hacer funcionar el Swarm Wash FX ILS con un programa activo por sonido, siga las instrucciones siguientes.

1. Pulse repetidamente hasta que aparezca Snd en la pantalla.
2. Pulse .
3. Utilice o para seleccionar el programa deseado, entre Sn 1–15. (consulte Programas)

4. Pulse .

5. Encienda la música y ajuste el mando de sensibilidad al sonido hasta que el producto empiece a responder al ritmo de la música.

- El producto solo responderá a bajas frecuencias en la música (graves y percusión).

- En modo Activo por Sonido, el láser se quedará en oscuro tras 3 segundos de silencio o con el sonido por debajo del nivel de sensibilidad configurado.

Programas

P--/Snd Efecto

1 Todos	los efectos
2 Wash	solamente
3 Láser	solamente
4 Efecto	swarm solamente
5 Estroboscopios	solamente
6 Wash,	láser, y efecto swarm
7 Wash,	láser, y estroboscopios
8 Wash,	efecto swarm, y estroboscopios
9 Láser,	efecto swarm, y estroboscopios
10 Wash	y láser
11 Wash	y efecto swarm
12 Wash	y estroboscopios
13 Láser	y efecto swarm
14 Láser	y estroboscopios
15 Efecto	swarm y estroboscopios

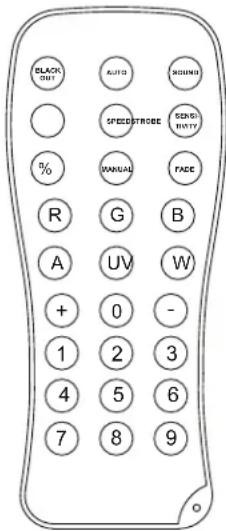

IRC-6 control remoto por infrarrojos

El Swarm Wash FX ILS es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET. Para habilitar el control inalámbrico por IRC-6, siga las instrucciones siguientes.

1. Pulse repetidamente hasta que aparezca SEt en la pantalla.
2. Pulse .
3. Utilice o para seleccionar entre on (encendido) o oFF (apagado).
4. Pulse .

Funcionamiento de IRC-6

Para activar el modo automático con el IRC-6:

1. Pulse en el IRC-6.
2. Pulse <+> o <-> para seleccionar el programa (consulte Programas).

Para ajuste la velocidad del programa automático:

1. Pulse en el IRC-6.
2. Pulse <+> o <-> para aumentar o disminuir la velocidad.

Modo activo por sonido

Para activar el modo activo por sonido con el IRC-6:

1. Pulse en el IRC-6.
2. Pulse <+> o <-> para seleccionar el programa (consulte Programas).

Control manual

Para alternar qué efectos están activos:

• Pulse < 1> para alternar la wash.
• Pulse < 2> para alternar el efecto swarm.
• Pulse < 3> para alternar el láser.
• Pulse < 4> para alternar los SMD de estroboscopios.

Oscuro

Para oscurecer el producto con el IRC-6:

1. Pulse en el IRC-6.

Esto apagará todas las luces hasta que se pulsarse nuevamente el botón. NOTA: El IRC-6 no responderá a ninguna entrada cuando se active Oscuro. Si el producto no responde cuando se pulsa un botón, intente pulsar . Oscuro puede haber sido activado.

Los botones del IRC-6 que no figuran arriba están reservados para usos futuros.

Modo maestro/esclavo (por cable)

El modo maestro/esclavo permite que un solo producto Swarm Wash FX ILS (el maestro), controle las acciones de uno o más productos Swarm Wash FX ILS (los esclavos) sin necesidad de un controlador DMX. El producto maestro se configurará para funcionar en modo Independiente o con el remoto IRC-6, mientras que los productos esclavo se configurarán para funcionar en modo DMX. Una vez configurados y conectados, los productos esclavo funcionarán al unísono con el producto maestro.

Configure los productos como se indica a continuación.

Productos esclavo:

1. Pulse repetidamente hasta que aparezca 18Ch en la pantalla.
2. Pulse .
3. Utilice o para configurar la dirección de inicio a d 1.
4. Pulse .
5. Conecte la entrada DMX del primer producto esclavo a la salida DMX del producto maestro.
6. Conecte la entrada DMX de los siguientes productos esclavo a la salida DMX del producto esclavo precedente.
7. Termine de configurar y conectar todos los productos esclavo.

Producto maestro:

1. Configure el producto maestro para que funcione en modo Independiente o con el remoto IRC-6.
2. Ponga el producto maestro como el primer producto de la cadena DMX.

• Configure todos los productos esclavo antes de conectar la unidad maestro a la cadena.
• Nunca conecte un controlador DMX a una línea DMX configurada para funcionamiento
  Maestro/Esclavo, porque el controlador puede interferir con las señales del maestro.
• No conecte más de 31 esclavos al maestro.

Modo maestro/esclavo (D-Fi USB)

El D-Fi USB permite que un solo producto Swarm Wash FX ILS (el «maestro»), controle las acciones de uno o más productos Swarm Wash FX ILS (los «esclavos») sin necesidad de un controlador DMX ni de cables DMX. El maestro (transmisor) se configurará para funcionar en modo independiente, mientras que los productos esclavo (receptor) se configurarán para funcionar en modo esclavo. Una vez configurados y conectados, los productos esclavo funcionarán al unísono con el producto maestro.

Configure los productos como se indica a continuación.

Productos esclavo:

1. Pulse repetidamente hasta que aparezca 18Ch en la pantalla.
2. Pulse
3. Utilice o para configurar la dirección de inicio a d 1.
4. Pulse .
5. Configure el D-Fi USB para recibir en un canal específico, 1–16.
6. Conecte el D-Fi USB.
7. Termine de configurar y conectar todos los productos esclavo.

Producto maestro:

1. Configure el producto maestro para que funcione en modo Independiente.
2. Configure el D-Fi USB para transmitir en el canal D-Fi en el que estén recibiendo los esclavos.
3. Conecte el D-Fi USB.

• Todos los productos deben configurarse con la misma personalidad DMX, dirección DMX y canal D-Fi.
• Configure todos los productos esclavo antes de configurar al maestro para transmitir.
• Nunca conecte un controlador DMX a un canal D-Fi configurado para funcionamiento maestro/esclavo, porque el controlador puede interferir con las señales del maestro.

Modo ILS

El ILS (Integrated Lighting System) dispone de 4 modos que se sincronizan con el GigBAR MOVE+ILS: los modos 1 y 3 se sincronizan con el lado 1 del GigBAR MOVE+ILS, mientras que los modos 2 y 4 se sincronizan con el lado 2 del GigBAR MOVE+ILS. Cuando estén vinculados, los efectos se sincronizarán con el efecto más parecido del lado seleccionado del GigBAR MOVE+ILS: los efectos de Kinta se sincronizarán con uno de los Kintas, las cabezas móviles se sincronizarán con una de las cabezas móviles y los efectos de baño de luz se sincronizarán con uno de los reflectores. Los efectos láser se sincronizarán con el láser y los efectos de estroboscopio se sincronizarán con los efectos de estroboscopio, independientemente del modo del ILS.

Este producto se sincronizará con los kinta y par en el lado seleccionado del GigBAR MOVE+ILS, además de con el láser y estroboscopios.

Para configurar el Swarm Wash FX ILS para responder a una señal ILS:

1. Pulse repetidamente hasta que aparezca iLS_ en la pantalla.
2. Utilice o para seleccionar entre iLS1 (lado 1), iLS2 (lado 2), iLS3 (lado 1), o iLS4 (lado 2).
3. Pulse .

5. Mantenimiento

Mantenimiento del producto

El polvo acumulado reduce el rendimiento de la salida de luz y puede provocar sobrecalentamiento. Esto puede conducir a una reducción de la vida de la fuente de luz e incrementar el desgaste mecánico. Para mantener un rendimiento óptimo y minimizar el desgaste, debe limpiar este producto con frecuencia. Como norma general, limpie este producto al menos dos veces al mes. Sin embargo, el uso y las condiciones ambientales influyen para un aumento de la frecuencia de limpieza.

Para limpiar el producto, siga las instrucciones siguientes:

1. Desenchufe el producto de la alimentación.
2. Espere a que el producto esté a temperatura ambiente.
3. Use un aspirador (o aire seco comprimido) y un cepillo suave para quitar el polvo depositado en orificios de aireación externos.
4. Limpie todas las superficies exteriores con una solución suave de limpiador de cristales sin amoniaco o alcohol isopropílico.
5. Aplique la solución directamente sobre un paño suave que no deje pelusa o un paño de limpiar lentes.
6. Quite todo el polvo o suciedad de los bordes externos de la superficie de la lente.
7. Con cuidado, frote las superficies de la lente hasta que no quede turbiedad ni pelusas.

Seque siempre meticulosamente y con cuidado las superficies exteriores después de limpiarlas.

6. Especificaciones Técnicas

Dimensiones y Peso

Longitud Anchura Altura Peso

335 mm (13,1") 332 mm (13") 241 mm (9,4") 4,3 kg (9,5 lb)

Nota: Las dimensiones en pulgadas están redondeadas.

Alimentación

Tipo de fuente de alimentación Rango Selección de tensión
Conmutación (interna) 100 a 240 VCA, 50/60 Hz Detección automática (autorango)

Parámetro 120 V, 60 Hz 230 V, 50 Hz
Consumo 51 W	50 W
Corriente de funcionamiento	0,7 A	0,4 A
Intensidad de cadena (productos)	8 A (11 productos) 8 A (20 productos)
Fusible	T 1,6 A, 250 V	T 1,6 A, 250 V
E/S alimentación	EE.UU./Mundial	UK/Europa
Conector de entrada de alimentación	IEC	IEC
Conector de salida de alimentación	Edison	IEC
Enchufe del cable de alimentación	Edison (EE.UU.)	Enchufe local

Fuente de luz (Swarm)

Tipo	Color	Cantidad	Alimentación	Intensidad	Duración
LED	Rojo	1	2 W	650 mA	50.000 horas
LED	Verde	1	2 W	650 mA	50.000 horas
LED	Azul	1	2 W	650 mA	50.000 horas
LED	Ámbar	1	2 W	650 mA	50.000 horas
LED	Blanco	1	2 W	650 mA	50.000 horas

Fuente de luz (Wash)

Tipo	Color	Cantidad	Alimentación	Intensidad	Duración
LED	RGB+UV	8	1,5 W	600 mA	50.000 horas
Fuente de luz (Estroboscopios)
Tipo	Color	Cantidad	Alimentación	Intensidad	Duración
LED SMD	Blanco	12	1 W	300 mA	50.000 horas

Fuente de luz (Láser)

Tipo	Alimentación	Longitud de onda
Láser (rojo)	100 mW	650 nm
Láser (verde)	30 mW	520 nm

Fotometría

Frecuencia de estroboscopio	Ángulo de cobertura (Laser)	Ángulo de cobertura (Efecto swarm)	Ángulo de cobertura (Estroboscopios)	Ángulo de cobertura (Wash)
0 a 20 Hz	82°	65°	71°	46°

Térmicas

Temp. externa mínima del láser	Temp. externa máxima del láser	Sistema de refrigeración
15 °C (59 °F)	35 °C (95 °F)	Convección asistida por ventilador

DMX

Conectores E/S	Rango de canal
XLR 3 pines	2 o 18

Pedidos

Nombre de producto	Código de artículo	Código UPC
Swarm Wash FX ILS	10051882	781462222307

RoHS

Devoluciones

En caso de que necesite asistencia o devolver un producto:

• Si se encuentra en EE. UU., póngase en contacto con la Oficina Central de Chauvet.
• Si se encuentra en el Reino Unido o Irlanda, póngase en contacto con Chauvet Europe Ltd.
• Si se encuentra en Benelux, póngase en contacto con Chauvet Europe BVBA.
• Si se encuentra en Francia, póngase en contacto con Chauvet France.
• Si se encuentra en Alemania, póngase en contacto con Chauvet Germany.
• Si se encuentra en México, póngase en contacto con Chauvet Mexico.
• Si se encuentra en cualquier otro país, NO contacte con Chauvet. Contacte con su distribuidor local. Vea www.chauvetdj.com para distribuidores fuera de EE.UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México.

Si se encuentra fuera de los EE.UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor de registro y siga sus instrucciones sobre cómo devolverle a ellos los productos Chauvet. Visite www.chauvetdj.com para detalles de contacto.

Llame a la oficina de Asistencia Técnica Chauvet correspondiente y pida un número de Autorización de Devolución de la mercancía (RMA) antes de enviar el producto. Esté preparado para proporcionar el número de modelo, número de serie y una breve descripción de la causa de la devolución.

Para enviar una solicitud de servicio en línea, vea www.chauvetdj.com/service-request.

Envíe la mercancía a portes pagados, en su caja original y con su embalaje y accesorios originales.

Chauvet no expedirá etiquetas de devolución.

Etiquete el paquete claramente con el número de RMA. Chauvet rechazará cualquier producto devuelto sin un número de RMA.

Escriba el número de RMA en una etiqueta convenientemente adherida. NO escriba el número de RMA directamente sobre la caja.

Antes de enviar el producto, escriba claramente la siguiente información en una hoja de papel y colóquela dentro de la caja:

• Su nombre
• Su dirección
• Su número de teléfono
• Número de RMA

- Una breve descripción del problema

Asegúrese de que empaqueta el producto adecuadamente. Cualquier daño en el transporte que resulte de un empaquetado inadecuado será responsabilidad suya. Se recomienda empaquetado FedEx o de doble caja.

Chauvet se reserva el derecho de usar su propio criterio para reparar o reemplazar productos devueltos.

Contacto

Información general Servicio Técnico

Oficina Central de Chauvet

Dirección: 5200 NW 108th Ave. Voz: [phone]

Sunrise, FL 33351 Fax: [phone]

Voz: [phone] Email: [e-mail]

Fax: [phone]

Número gratuito: [phone] Sitio web: www.chauvetdj.com

Chauvet Europe Ltd

Dirección: Unit 1C Email: [e-mail]

Dirección: Av. de las Partidas 34 - 3B Email: [e-mail]

(Entrada por Calle 2)

Zona Industrial Lerma Sitio web: www.chauvetdj.mx

Lerma, Edo. de México, CP 52000

Voz: [phone]

Fuera de EE.UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su proveedor. Siga sus instrucciones para pedir soporte o para devolver un producto. Visita nuestro sitio web para detalles de contacto.

Adresse : Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Adresse: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Telefon: [phone]

Email: [e-mail]

Indirizzo: Av. de las Partidas 34 - 3B E-mail: [e-mail]

Lerma, Edo. de México, CP 52000

Telefono: [phone]

Adres: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Bandopname: [phone]
