Intimidator Wash Zoom 450 IRC - Máquina de efectos Chauvet - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Intimidator Wash Zoom 450 IRC Chauvet

La guía de referencia rápida (GRR) del Intimidator Wash Zoom 450 IRC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetlighting.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con otro del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto de la alimentación mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

- Intimidator Wash Zoom 450 IRC

- Cable de alimentación

- Soporte para colgar con material de montaje

- Guía de referencia rápida

Para empezar

Desembale su Intimidator Wash Zoom 450 IRC y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecer dañados, notifiqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Fuse Replacement

1. Desconecte el producto de la alimentación.

2. Con ayuda de un destornillador de cabeza plana, desatornille el portafusibles y extráigalo directamente.

3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del mismo tipo y categoría.

4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Control Remoto por Infrarrojos 6

El Intimidator Wash Zoom 450 IRC es compatible con el mando a distancia por infrarrojos 6 (IRC-6) de Chauvet.

Los siguientes botones del IRC-6 se usan con el Intimidator™ Wash 450 IRC:

• : apaga/enciende el LED
• : selecciona el modo de programa automático (desplazamiento)
• : selecciona el modo Activo por sonido
• : estroboscopio (0–20 Hz)
• : velocidad de Desplazamiento lateral/Inclinación del programa Automático
• : selecciona la sensibilidad al sonido
• <%>: atenuador maestro
• : control manual del LED blanco (RGB)
• : pulse una vez para cambio de color de Fade/pulse dos veces para cambio rápido
  • : control manual del LED rojo
  • : control manual del LED verde
  • : control manual del LED azul
• : control manual del LED blanco
• : ajuste manual del zoom
• <+>: aumentar
• <->: disminuir
• <0> a <9>: seleccionar programa automático por número

Montaje Antes de montar este producto, lea las Notas de seguridad.

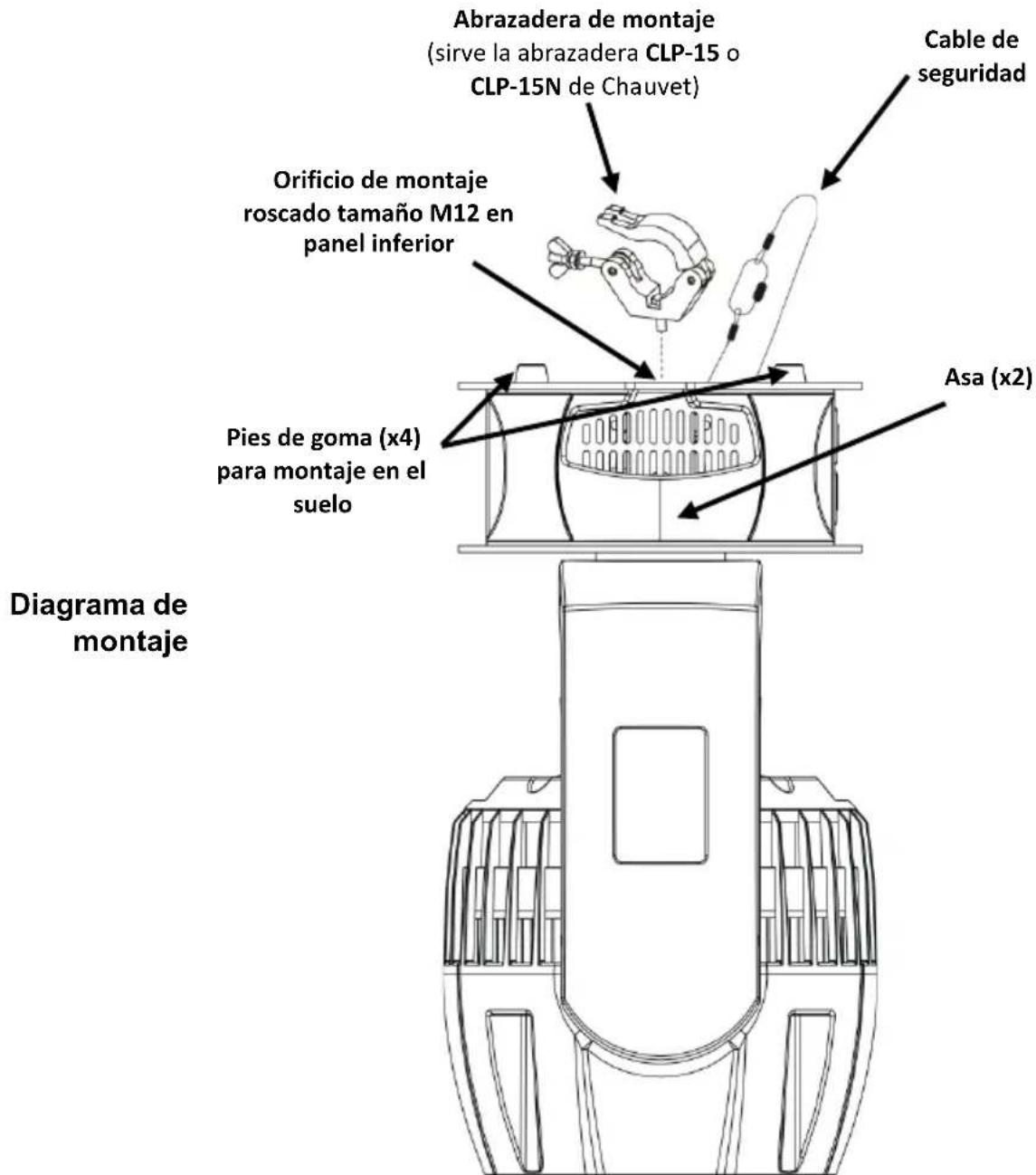

Abrazadera de montaje (sirve la abrazadera CLP-15 o CLP-15N de Chauvet) Cable de seguridad Orificio de montaje roscado tamaño M12 en panel inferior Pies de goma (x4) para montaje en el suelo Asa (x2) Diagrama de montaje

Cuando use una abrazadera de montaje, asegúrese de usar una abrazadera con tornillo prisionero para evitar que se afloje accidentalmente.

Descripción del panel de control	Botón	Función
		Sale del menú o función actual
		Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
		Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
		Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Opciones de menú

Función principal	Niveles de programación		Descripción
Address	001-512		Configura la dirección inicial DMX
Run Mode	DMX	14CH	Selecciona el modo de ejecución DMX
		29CH
	Auto	Auto01—Auto16	Selecciona el programa automático
	Sound		Selecciona el modo Activo por sonido
	Slave		Selecciona el modo Maestro/Esclavo
	IR		Selecciona el control por infrarrojos
Setup	Pan Reverse	OFF	Funcionamiento de desplazamiento lateral normal
		ON	Invierte el funcionamiento del desplazamiento lateral
	Tilt Reverse	OFF	Funcionamiento inclinación normal
		ON	Invierte el funcionamiento de la inclinación
	Pan Angle	540	Selecciona el rango de desplazamiento lateral de 540°
		360	Selecciona el rango de desplazamiento lateral de 360°
		180	Selecciona el rango de desplazamiento lateral de 180°
	Tilt Angle	270	Selecciona el rango de inclinación de 270°
		180	Selecciona el rango de inclinación de 180°
		90	Selecciona el rango de inclinación de 90°
	P/T Speed	Normal	Selecciona la velocidad de desplazamiento lateral/inclinación
		Fast
		Slow
	Fans	Auto	Configura la velocidad de ventilador según la temperatura
		Full	Velocidad del ventilador al máximo
	Display	OFF	La luz de la pantalla se apaga después de la inactividad
		ON	La luz de la pantalla se queda encendida
	Screen Rev	OFF	Pantalla normal
		ON	Invierte la pantalla
	Dimmer Curve	Square	Selecciona el modo de curva del atenuador
		I Square
		SCurve
		Linear
	Dimmer Speed	Fast	Selecciona el valor del atenuador
		Smooth
	Color Balance	RED	Selecciona el equilibrio de color (100 a 255)
		GREEN
		BLUE
		WHITE
	Sensitivity	001-100	Configura la sensibilidad al sonido
	Reset		Reinicia el producto.
	Factory Set		Reinicia el producto.
Sys Info	Ver VX		Muestra en pantalla la versión de software
	Running Mode XXXXX		Muestra el modo de ejecución actual
	DMX Address XXX		Muestra la dirección DMX actual
	Temperature XXX		Muestra la temperatura del LED en Celsius

Enlace DMX

El Intimidator Wash Zoom 450 IRC puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetlighting.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 484.

Conexión Maestro/Esclavo

El Intimidator Wash Zoom 450 IRC usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el manual de usuario.

Valores DMX

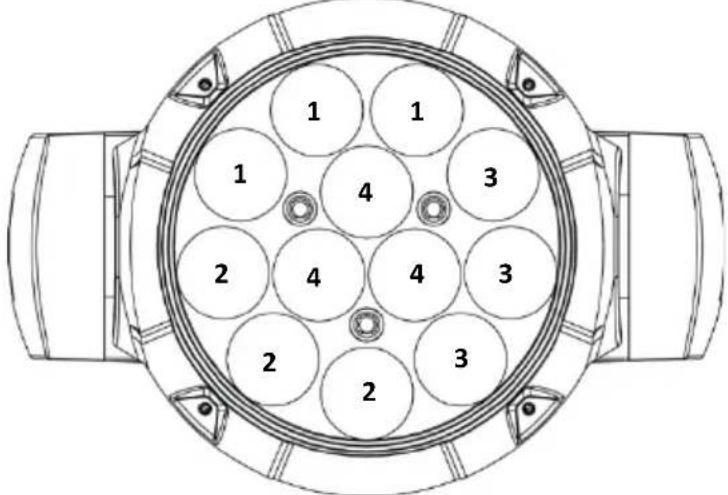

Zonas de control del Intimidator Wash Zoom 450 IRC

1 1 1 4 3 2 4 4 3 2 2 3 2

29CH

Canal	Función	Valor	Porcentaje/Configuración
1	Desplazamiento lateral	000 ⇔ 255	0 a 540°
2	Desplazamiento lateral fino	000 ⇔ 255	Control fino del desplazamiento lateral
3	Inclinación	000 ⇔ 255	0 a 270°
4	Inclinación fina	000 ⇔ 255	Control fino de la inclinación
5	Velocidad	000 ⇔ 255	Velocidad de desplazamiento lateral/inclinación (rápido a lento)
6	Rojo	000 ⇔ 255	0 a 100%	Zona 1
7	Verde	000 ⇔ 255	0 a 100%
8	Azul	000 ⇔ 255	0 a 100%
9	Blanco	000 ⇔ 255	0 a 100%
10	Rojo	000 ⇔ 255	0 a 100%	Zona 2
11	Verde	000 ⇔ 255	0 a 100%
12	Azul	000 ⇔ 255	0 a 100%
13	Blanco	000 ⇔ 255	0 a 100%
14	Rojo	000 ⇔ 255	0 a 100%	Zona 3
15	Verde	000 ⇔ 255	0 a 100%
16	Azul	000 ⇔ 255	0 a 100%
17	Blanco	000 ⇔ 255	0 a 100%
18	Rojo	000 ⇔ 255	0 a 100%	Zona 4
19	Verde	000 ⇔ 255	0 a 100%
20	Azul	000 ⇔ 255	0 a 100%
21	Blanco	000 ⇔ 255	0 a 100%

29CH (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	22 Colores		000 ⇔ 004	Sin función
			005 ⇔ 009	Color 1
			010 ⇔ 014	Color 2
			015 ⇔ 019	Color 3
			020 ⇔ 024	Color 4
			025 ⇔ 029	Color 5
			030 ⇔ 034	Color 6
			035 ⇔ 039	Color 7
			040 ⇔ 044	Color 8
			045 ⇔ 049	Color 9
			050 ⇔ 054	Color 10
			055 ⇔ 059	Color 11
			060 ⇔ 064	Color 12
			065 ⇔ 069	Color 13
			070 ⇔ 074	Color 14
			075 ⇔ 079	Color 15
			080 ⇔ 084	Color 16
			085 ⇔ 089	Color 17
			090 ⇔ 094	Color 18
			095 ⇔ 099	Color 19
			100 ⇔ 104	Color 20
			105 ⇔ 109	Color 21
			110 ⇔ 114	Color 22
			115 ⇔ 119	Color 23
			120 ⇔ 124	Color 24
			125 ⇔ 129	Color 25
			130 ⇔ 134	Color 26
			135 ⇔ 139	Color 27
			140 ⇔ 144	Color 28
			145 ⇔ 149	Color 29
			150 ⇔ 154	Color 30
			155 ⇔ 159	Color 31
			160 ⇔ 164	Color 32
			165 ⇔ 169	Color 33
			170 ⇔ 174	Color 34
			175 ⇔ 179	Sin función
			180 ⇔ 201	Desplazamiento de color en sentido horario (rápido a lento)
			202 ⇔ 207	Parada (el color se queda en el color actual)
			208 ⇔ 229	Desplazamiento de color en sentido antihorario (lento a rápido)
			230 ⇔ 234	Sin función
			235 ⇔ 249	Salto de color (rápido a lento)
			250 ⇔ 255	Colores activos por sonido
23	Control integrado	000 ⇔ 015	Sin función
		016 ⇔ 031	Macro zona 1
		032 ⇔ 047	Macro zona 2
		048 ⇔ 063	Macro zona 3
		064 ⇔ 079	Macro zona 4
		080 ⇔ 095	Macro zona 5
		096 ⇔ 111	Macro zona 6
		112 ⇔ 127	Integrado 7 (macros de zona 1—6)
		128 ⇔ 143	Auto integrado 1
		144 ⇔ 159	Auto integrado 2
		160 ⇔ 175	Auto integrado 3
		176 ⇔ 191	Auto integrado 4
		192 ⇔ 207	Auto integrado 5
		208 ⇔ 223	Auto integrado 6
		224 ⇔ 239	Auto integrado 7
		240 ⇔ 255	Auto integrado 8 (auto integrado 1—7)
24	Velocidad integrada	000 ⇔ 255	Velocidad automática de zonas e integrada (lento a rápido)
25	Atenuador	000 ⇔ 255	0 a 100%
26	Obturador	000 ⇔ 019	Cerrado
		020 ⇔ 024	Abierto
		025 ⇔ 064	Efecto estroboscopio (velocidad decreciente)
		065 ⇔ 069	Abierto
		070 ⇔ 084	Encender rápido, apagar lento (velocidad decreciente)
		085 ⇔ 089	Abierto
		090 ⇔ 104	Encender lento, apagar rápido (velocidad decreciente)
		105 ⇔ 109	Abierto
		110 ⇔ 124	Obturador aleatorio (velocidad decreciente)
		125 ⇔ 129	Abierto
		130 ⇔ 144	Encender rápido, apagar lento aleatorio (velocidad decreciente)
		145 ⇔ 149	Abierto
		150 ⇔ 164	Aleatorio: encender lento, apagar rápido (velocidad decreciente)
		165 ⇔ 169	Abierto
		170 ⇔ 184	Efecto pulso 1 (velocidad decreciente)
		185 ⇔ 189	Abierto
		190 ⇔ 204	Efecto pulso 2 (velocidad decreciente)
		205 ⇔ 209	Abierto
		210 ⇔ 224	Gradualmente encender y apagar (velocidad decreciente)
		225 ⇔ 229	Abierto
		230 ⇔ 244	Efecto pulso 3 (velocidad decreciente)
		245 ⇔ 255	Abierto
27	Zoom	000 ⇔ 255	Aumentar y disminuir zoom
28	Funciones de control	000 ⇔ 009	Sin función
		010 ⇔ 014	Blackout durante el desplazamiento/inclinación
		015 ⇔ 049	Sin función
		050 ⇔ 054	Reiniciar desplazamiento lateral
		055 ⇔ 059	Reiniciar inclinación
		060 ⇔ 064	Reiniciar zoom
		065 ⇔ 069	Sin función
		070 ⇔ 074	Reiniciar todo
		075 ⇔ 079	Sin función
		080 ⇔ 084	Invertir desplazamiento lateral/inclinación
		085 ⇔ 089	Invertir desplazamiento lateral
		090 ⇔ 094	Invertir inclinación
		095 ⇔ 099	Cancelar invertir desplazamiento lateral
		100 ⇔ 104	Cancelar invertir inclinación
		105 ⇔ 109	Cancelar invertir movimiento lateral/inclinación
		110 ⇔ 114	Desplazamiento lateral/inclinación velocidad normal
		115 ⇔ 119	Desplazamiento lateral/inclinación velocidad normal
		120 ⇔ 124	Desplazamiento lateral/inclinación velocidad rápida
		125 ⇔ 129	Ventilador (velocidad máxima)
		130 ⇔ 134	Ventilador (automático)
		135 ⇔ 139	Atenuador, rápido
		140 ⇔ 144	Atenuador, suave
		145 ⇔ 255	Sin función
29	Macros de movimiento	000 ⇔ 007	Sin función
		008 ⇔ 023	Macro de movimiento automático 1
		024 ⇔ 039	Macro de movimiento automático 2
		040 ⇔ 055	Macro de movimiento automático 3
		056 ⇔ 071	Macro de movimiento automático 4
		072 ⇔ 087	Macro de movimiento automático 5
		088 ⇔ 103	Macro de movimiento automático 6
		104 ⇔ 119	Macro de movimiento automático 7
		120 ⇔ 135	Macro de movimiento automático 8
		136 ⇔ 151	Macro de movimiento Activo por sonido 1
		152 ⇔ 167	Macro de movimiento Activo por sonido 2
		168 ⇔ 183	Macro de movimiento Activo por sonido 3
		184 ⇔ 199	Macro de movimiento Activo por sonido 4
		200 ⇔ 215	Macro de movimiento Activo por sonido 5
		216 ⇔ 231	Macro de movimiento Activo por sonido 6
		232 ⇔ 247	Macro de movimiento Activo por sonido 7
		248 ⇔ 255	Macro de movimiento Activo por sonido 8
14CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento lateral	000 ⇔ 255	0 a 540°
	2	Inclinación	000 ⇔ 255	0 a 270°
	3	Velocidad	000 ⇔ 255	Desplazamiento lateral/inclinación (rápido a lento)
	4	Rojo	000 ⇔ 255	0 a 100%
	5	Verde	000 ⇔ 255	0 a 100%
	6	Azul	000 ⇔ 255	0 a 100%
	7	Blanco	000 ⇔ 255	0 a 100%
	8	Control integrado	000 ⇔ 015	Sin función
			016 ⇔ 031	Macro zona 1
			032 ⇔ 047	Macro zona 2
			048 ⇔ 063	Macro zona 3
			064 ⇔ 079	Macro zona 4
			080 ⇔ 095	Macro zona 5
			096 ⇔ 111	Macro zona 6
			112 ⇔ 127	Integrado 7 (macros de zona 1—6)
			128 ⇔ 143	Auto integrado 1
			144 ⇔ 159	Auto integrado 2
			160 ⇔ 175	Auto integrado 3
			176 ⇔ 191	Auto integrado 4
			192 ⇔ 207	Auto integrado 5
			208 ⇔ 223	Auto integrado 6
			224 ⇔ 239	Auto integrado 7
			240 ⇔ 255	Auto integrado 8 (auto integrado 1—7)
	9	Velocidad integrada	000 ⇔ 255	Velocidad automática de zonas e integrada (lento a rápido)
	10	Atenuador	000 ⇔ 255	0 a 100%
	11	Obturador	000 ⇔ 019	Cerrado
			020 ⇔ 024	Abierto
			025 ⇔ 064	Efecto estroboscopio (velocidad decreciente)
			065 ⇔ 069	Abierto
			070 ⇔ 084	Encender rápido, apagar lento (velocidad decreciente)
			085 ⇔ 089	Abierto
			090 ⇔ 104	Encender lento, apagar rápido (velocidad decreciente)
			105 ⇔ 109	Abierto
			110 ⇔ 124	Obturador aleatorio (velocidad decreciente)
			125 ⇔ 129	Abierto
			130 ⇔ 144	Encender rápido, apagar lento aleatorio (velocidad decreciente)
			145 ⇔ 149	Abierto
			150 ⇔ 164	Aleatorio: encender lento, apagar rápido (velocidad decreciente)
			165 ⇔ 169	Abierto
			170 ⇔ 184	Efecto pulso 1 (velocidad decreciente)
			185 ⇔ 189	Abierto
			190 ⇔ 204	Efecto pulso 2 (velocidad decreciente)
			205 ⇔ 209	Abierto
			210 ⇔ 224	Gradualmente encender y apagar (velocidad decreciente)
			225 ⇔ 229	Abierto
			230 ⇔ 244	Efecto pulso 3 (velocidad decreciente)
			245 ⇔ 255	Abierto
	12	Zoom	000 ⇔ 255	Aumentar y disminuir Zoom
14CH (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	13	Funciones de control	000 ⇔ 009	Sin función
			010 ⇔ 014	Blackout desplazamiento lateral/inclinación
			015 ⇔ 049	Sin función
			050 ⇔ 054	Reiniciar desplazamiento lateral
			055 ⇔ 059	Reiniciar inclinación
			060 ⇔ 064	Reiniciar zoom
			065 ⇔ 069	Sin función
			070 ⇔ 074	Reiniciar todo
			075 ⇔ 079	Sin función
			080 ⇔ 084	Invertir desplazamiento lateral/inclinación
			085 ⇔ 089	Invertir desplazamiento lateral
			090 ⇔ 094	Invertir inclinación
			095 ⇔ 099	Cancelar invertir desplazamiento lateral
			100 ⇔ 104	Cancelar invertir inclinación
			105 ⇔ 109	Cancelar invertir movimiento lateral/inclinación
			110 ⇔ 114	Desplazamiento lateral/inclinación velocidad normal
			115 ⇔ 119	Desplazamiento lateral/inclinación velocidad normal
			120 ⇔ 124	Desplazamiento lateral/inclinación velocidad rápida
			125 ⇔ 129	Ventilador (velocidad máxima)
			130 ⇔ 134	Ventilador (automático)
			135 ⇔ 139	Atenuador, rápido
			140 ⇔ 144	Atenuador, suave
			145 ⇔ 255	Sin función
	14	Macros de movimiento	000 ⇔ 007	Sin función
			008 ⇔ 023	Macro de movimiento automático 1
			024 ⇔ 039	Macro de movimiento automático 2
			040 ⇔ 055	Macro de movimiento automático 3
			056 ⇔ 071	Macro de movimiento automático 4
			072 ⇔ 087	Macro de movimiento automático 5
			088 ⇔ 103	Macro de movimiento automático 6
			104 ⇔ 119	Macro de movimiento automático 7
			120 ⇔ 135	Macro de movimiento automático 8
			136 ⇔ 151	Macro de movimiento Activo por sonido 1
			152 ⇔ 167	Macro de movimiento Activo por sonido 2
			168 ⇔ 183	Macro de movimiento Activo por sonido 3
			184 ⇔ 199	Macro de movimiento Activo por sonido 4
			200 ⇔ 215	Macro de movimiento Activo por sonido 5
			216 ⇔ 231	Macro de movimiento Activo por sonido 6
			232 ⇔ 247	Macro de movimiento Activo por sonido 7
			248 ⇔ 255	Macro de movimiento Activo por sonido 8
