MANUALE UTENTE Intimidator Wash Zoom 450 IRC Chauvet

Informazioni sulla Guida

La Guida Rapida di Intimidator Wash Zoom 450 IRC contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration. Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esen ti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la Sicurezza manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • NON guardare la sorgente luminosa quando l'unità è in funzione.
  • Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
  • Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
  • NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
  • Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
  • Non collegare mai ad un dimmer o ad un reostato
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
  • NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

- Intimidator Wash Zoom 450 IRC

• Cavo di alimentazione

- Staffa per montaggio sospeso con relativi accessori

- Guida Rapida

Per iniziare

Disimballare Intimidator Wash Zoom 450 IRC ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa apparecchiatura è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100\~240 V CC - 50/60 Hz.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Utilizzando un giravite a testa piatta, allentare il portafusibile e tirarlo verso l'esterno.
3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Telecomando a infrarossi 6 (IRC-6)

Intimidator Wash Zoom 450 IRC è compatibile con il telecomando a infrarossi 6 (IRC-6) di Chauvet.

Con Intimidator Wash 450 IRC vengono utilizzati i seguenti pulsanti del telecomando:

• - Attiva e disattiva i LED
• - Seleziona la modalità programma automatico (scorrimento)
• - Seleziona la modalità Attivazione sonora
• - Attiva lo strobo (0–20 Hz)
• - Velocità programm automatico rotazione/brandeggio
• - Seleziona la sensibilità sonora
• <%> - Dimmer LED
• - Controllo manuale LED Bianco (RGB)
• - Premere una volta per cambio colore Fade/Premere due volte per Snap
• - Controllo manuale LED Rosso
• - Controllo manuale LED Verde
• - Controllo manuale LED Blu
• - Controllo manuale LED Bianco
• - Regolazione zoom manuale
• <+> - Aumento
• <-> - Diminuzione
• Da<0> a <9> - Selezione programma automatico in base al numero

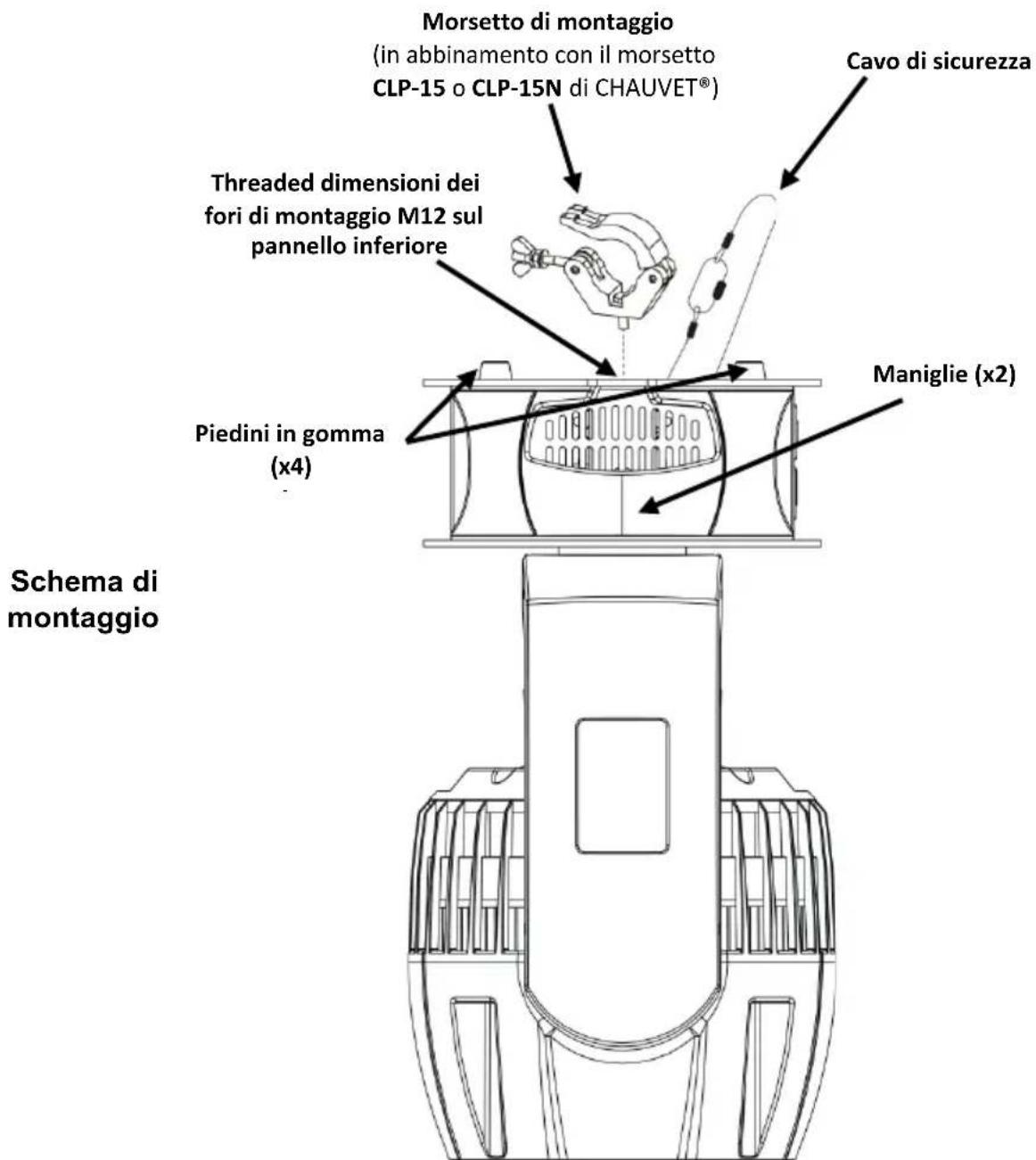

Montaggio Prima di montare l'unità, leggere le Note di Sicurezza.

Morsetto di montaggio (in abbinamento con il morsetto CLP-15 o CLP-15N di CHAUVET®) Threaded dimensioni dei fori di montaggio M12 sul pannello inferiore Cavo di sicurezza Piedini in gomma (x4) Maniglie (x2) Schema di montaggio

Quando si utilizza un solo morsetto di montaggio, assicurarsi di utilizzarne uno con prigioniero per evitare che si allenti accidentalmente.

Descrizione del pannello di controllo	Pulsante Funzione
		Consente di uscire dal menù o dalla funzione corrente.
		Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione.
		Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione.
		Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata.

pzioni del Menù

Funzioni principali	Livelli di programmazione		Descrizione
Address	001-512		Imposta l'indirizzo DMX iniziale
Run Mode	DMX	14CH	Seleziona la modalità DMX
		29CH
	Auto	Auto01-Auto16	Seleziona i programmi auto
	Sound		Seleziona la modalità Attivazione sonora
	Slave		Seleziona la modalità Slave
	IR		Seleziona il controllo a infrarossi
Setup	Pan Reverse	OFF	Funzionamento in rotazione normale
		ON	Funzionamento in rotazione inversa
	Tilt Reverse	OFF	Funzionamento in brandeggio normale
		ON	Funzionamento in brandeggio inverso
	Pan Angle	540	Seleziona l'angolo di rotazione di 540°
		360	Seleziona l'angolo di rotazione di 360°
		180	Seleziona l'angolo di rotazione di 180°
	Tilt Angle	270	Seleziona l'angolo di brandeggio di 270°
		180	Seleziona l'angolo di brandeggio di 180°
		90	Seleziona l'angolo di brandeggio di 90°
	P/T Speed	Normal	Seleziona la velocità di rotazione/brandeggio
		Fast
		Slow
	Fans	Auto	Seleziona la velocità della ventola in base alla temperatura
		Full	Velocità massima della ventola
	Display	OFF	Disattivazione retroilluminazione del display dopo inattività
		ON	Retroilluminazione del display attiva
	Screen Rev	OFF	Visualizzazione normale
		ON	Visualizzazione inversa
	Dimmer Curve	Square	Seleziona la modalità curva dimmer
		I Square
		SCurve
		Linear
	Dimmer Speed	Fast	Seleziona la velocità dimmer
		Smooth
	Color Balance	RED	Seleziona il bilanciamento colore (da 100 a 255)
		GREEN
		BLUE
		WHITE
	Sensitivity	001-100	Imposta la sensibilità sonora
	Reset		Reimposta l'unità
	Factory Set		Carica le impostazioni standard
Sys Info	Ver VX		Visualizza la versione del software
	Running Mode XXXXX		Vidualizza la modalità di funzionamento corrente
	DMX Address XXX		Visualizza l'indirizzo DMX corrente
	Temperature XXX		Visualizza la temperatura LED in gradi Celsius

Collegamento DMX

Intimidator Wash Zoom 450 IRC può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetlighting.com.

Indirizzo Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo iniziale maggiormente raccomandato è 484.

Collegamento Master/Slave

In modalità Master/Slave, Intimidator Wash Zoom 450 IRC utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Valori DMX

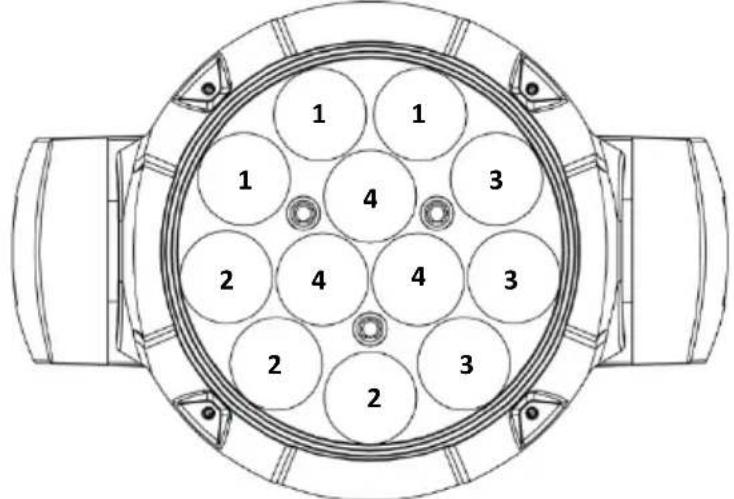

Zone di controllo Intimidator Wash Zoom 450 IRC

1 1 1 4 3 2 4 4 3 2 2 3

29CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Rotazione	000 ⇔ 255	da 0 a 540°
	2	Fine Pan	000 ⇔ 255	Controllo fine della rotazione
	3	Tilt	000 ⇔ 255	da 0 a 270°
	4	Fine Tilt	000 ⇔ 255	Controllo fine del brandeggio
	5	Velocità	000 ⇔ 255	Velocità rotazione/brandeggio (da rapida a lenta)
	6	Rosso	000 ⇔ 255	da 0 a 100%	Zona 1
	7	Verde	000 ⇔ 255	da 0 a 100%
	8	Blu	000 ⇔ 255	da 0 a 100%
	9	Bianco	000 ⇔ 255	da 0 a 100%
	10	Rosso	000 ⇔ 255	da 0 a 100%	Zona 2
	11	Verde	000 ⇔ 255	da 0 a 100%
	12	Blu	000 ⇔ 255	da 0 a 100%
	13	Bianco	000 ⇔ 255	da 0 a 100%
	14	Rosso	000 ⇔ 255	da 0 a 100%	Zona 3
	15	Verde	000 ⇔ 255	da 0 a 100%
	16	Blu	000 ⇔ 255	da 0 a 100%
	17	Bianco	000 ⇔ 255	da 0 a 100%
	18	Rosso	000 ⇔ 255	da 0 a 100%	Zona 4
	19	Verde	000 ⇔ 255	da 0 a 100%
	20	Blu	000 ⇔ 255	da 0 a 100%
	21	Bianco	000 ⇔ 255	da 0 a 100%

29CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	22 Colori		000 ⇔ 004	Nessuna funzione
			005 ⇔ 009	Colore 1
			010 ⇔ 014	Colore 2
			015 ⇔ 019	Colore 3
			020 ⇔ 024	Colore 4
			025 ⇔ 029	Colore 5
			030 ⇔ 034	Colore 6
			035 ⇔ 039	Colore 7
			040 ⇔ 044	Colore 8
			045 ⇔ 049	Colore 9
			050 ⇔ 054	Colore 10
			055 ⇔ 059	Colore 11
			060 ⇔ 064	Colore 12
			065 ⇔ 069	Colore 13
			070 ⇔ 074	Colore 14
			075 ⇔ 079	Colore 15
			080 ⇔ 084	Colore 16
			085 ⇔ 089	Colore 17
			090 ⇔ 094	Colore 18
			095 ⇔ 099	Colore 19
			100 ⇔ 104	Colore 20
			105 ⇔ 109	Colore 21
			110 ⇔ 114	Colore 22
			115 ⇔ 119	Colore 23
			120 ⇔ 124	Colore 24
			125 ⇔ 129	Colore 25
			130 ⇔ 134	Colore 26
			135 ⇔ 139	Colore 27
			140 ⇔ 144	Colore 28
			145 ⇔ 149	Colore 29
			150 ⇔ 154	Colore 30
			155 ⇔ 159	Colore 31
			160 ⇔ 164	Colore 32
			165 ⇔ 169	Colore 33
			170 ⇔ 174	Colore 34
			175 ⇔ 179	Nessuna funzione
			180 ⇔ 201	Cambio colore in senso orario (da veloce a lento)
			202 ⇔ 207	Interruzione (il colore rimane quello corrente)
			208 ⇔ 229	Cambio colore in senso antiorario (da lento a veloce)
			230 ⇔ 234	Nessuna funzione
			235 ⇔ 249	Salto colore (da veloce a lento)
			250 ⇔ 255	Colori ad Attivazione sonora
23 Controllo integrato		000 ⇔ 015	Nessuna funzione
		016 ⇔ 031	Zona macro 1
		032 ⇔ 047	Zona macro 2
		048 ⇔ 063	Zona macro 3
		064 ⇔ 079	Zona macro 4
		080 ⇔ 095	Zona macro 5
		096 ⇔ 111	Zona macro 6
		112 ⇔ 127	Integrata 7 (zona macro 1—6)
		128 ⇔ 143	Automatico 1 integrato
		144 ⇔ 159	Automatico 2 integrato
		160 ⇔ 175	Automatico 3 integrato
		176 ⇔ 191	Automatico 4 integrato
		192 ⇔ 207	Automatico 5 integrato
		208 ⇔ 223	Automatico 6 integrato
		224 ⇔ 239	Automatico 7 integrato
		240 ⇔ 255	Automatico 8 integrato (automatico integrato 1—7)
24	Velocità integrata	000 ⇔ 255	Zone e velocità integrata (da lenta a veloce)
25	Dimmer	000 ⇔ 255	da 0 a 100%
26 Otturatore		000 ⇔ 019	Chiuso
		020 ⇔ 024	Aperto
		025 ⇔ 064	Effetto strobo (velocità decrescente)
		065 ⇔ 069	Aperto
		070 ⇔ 084	Veloce on, lento off (velocità decrescente)
		085 ⇔ 089	Aperto
		090 ⇔ 104	Lento on, veloce off (velocità crescente)
		105 ⇔ 109	Aperto
		110 ⇔ 124	Otturatore casuale (velocità decrescente)
		125 ⇔ 129	Aperto
		130 ⇔ 144	Veloce casuale on, lento off (velocità decrescente)
		145 ⇔ 149	Aperto
		150 ⇔ 164	Lento casuale on, veloce off (velocità decrescente)
		165 ⇔ 169	Aperto
		170 ⇔ 184	Effetto impulso 1 (velocità decrescente)
		185 ⇔ 189	Aperto
		190 ⇔ 204	Effetto impulso 2 (velocità decrescente)
		205 ⇔ 209	Aperto
		210 ⇔ 224	Gradualmente on e off (velocità decrescente)
		225 ⇔ 229	Aperto
		230 ⇔ 244	Effetto impulso 3 (velocità decrescente)
		245 ⇔ 255	Aperto
27	Zoom	000 ⇔ 255	Zoom avanti e indietro
28	Funzioni di controllo	000 ⇔ 009	Nessuna funzione
		010 ⇔ 014	Oscuramento durante rotazione/brandeggio
		015 ⇔ 049	Nessuna funzione
		050 ⇔ 054	Reimpostazione rotazione
		055 ⇔ 059	Reimpostazione brandeggio
		060 ⇔ 064	Reimpostazione zoom
		065 ⇔ 069	Nessuna funzione
		070 ⇔ 074	Reimpostazione generale
		075 ⇔ 079	Nessuna funzione
		080 ⇔ 084	Inversione rotazione/brandeggio
		085 ⇔ 089	Inversione rotazione
		090 ⇔ 094	Brandeggio inverso
		095 ⇔ 099	Annulla inversione rotazione
		100 ⇔ 104	Annulla brandeggio inverso
		105 ⇔ 109	Annulla inversione rotazione/brandeggio
		110 ⇔ 114	Velocità normale rotazione/brandeggio
		115 ⇔ 119	Rotazione/brandeggio veloci
		120 ⇔ 124	Rotazione/brandeggio lenti
		125 ⇔ 129	Ventola (massima velocità)
		130 ⇔ 134	Ventola (automatica)
		135 ⇔ 139	Dimmer, veloce
		140 ⇔ 144	Dimmer, morbido
		145 ⇔ 255	Nessuna funzione
29	Macro di movimento	000 ⇔ 007	Nessuna funzione
		008 ⇔ 023	Macro 1 movimento automatico
		024 ⇔ 039	Macro 2 movimento automatico
		040 ⇔ 055	Macro 3 movimento automatico
		056 ⇔ 071	Macro 4 movimento automatico
		072 ⇔ 087	Macro 5 movimento automatico
		088 ⇔ 103	Macro 6 movimento automatico
		104 ⇔ 119	Macro 7 movimento automatico
		120 ⇔ 135	Macro 8 movimento automatico
		136 ⇔ 151	Macro 1 movimento ad attivazione sonora
		152 ⇔ 167	Macro 2 movimento ad attivazione sonora
		168 ⇔ 183	Macro 3 movimento ad attivazione sonora
		184 ⇔ 199	Macro 4 movimento ad attivazione sonora
		200 ⇔ 215	Macro 5 movimento ad attivazione sonora
		216 ⇔ 231	Macro 6 movimento ad attivazione sonora
		232 ⇔ 247	Macro 7 movimento ad attivazione sonora
		248 ⇔ 255	Macro 8 movimento ad attivazione sonora

14CH

Canale	Funzione	Valore	Percentuale/Impostazione
1	Rotazione	000 ⇔ 255	0 a 540°
2	Tilt	000 ⇔ 255	0 a 270°
3	Velocità	000 ⇔ 255	Rotazione/brandeggio (da veloce a lento)
4	Rosso	000 ⇔ 255	da 0 a 100%
5	Verde	000 ⇔ 255	da 0 a 100%
6	Blu	000 ⇔ 255	da 0 a 100%
7	Bianco	000 ⇔ 255	da 0 a 100%
8 Controllo integrato		000 ⇔ 015	Nessuna funzione
		016 ⇔ 031	Zona macro 1
		032 ⇔ 047	Zona macro 2
		048 ⇔ 063	Zona macro 3
		064 ⇔ 079	Zona macro 4
		080 ⇔ 095	Zona macro 5
		096 ⇔ 111	Zona macro 6
		112 ⇔ 127	Integrata 7 (zona macro 1—6)
		128 ⇔ 143	Automatico 1 integrato
		144 ⇔ 159	Automatico 2 integrato
		160 ⇔ 175	Automatico 3 integrato
		176 ⇔ 191	Automatico 4 integrato
		192 ⇔ 207	Automatico 5 integrato
		208 ⇔ 223	Automatico 6 integrato
		224 ⇔ 239	Automatico 7 integrato
		240 ⇔ 255	Automatico 8 integrato (automatico integrato 1—7)
9	Velocità integrata	000 ⇔ 255	Zone e velocità integrata (da lenta a veloce)
10	Dimmer	000 ⇔ 255	da 0 a 100%
11 Otturatore		000 ⇔ 019	Chiuso
		020 ⇔ 024	Aperto
		025 ⇔ 064	Effetto strobo (velocità decrescente)
		065 ⇔ 069	Aperto
		070 ⇔ 084	Veloce on, lento off (velocità decrescente)
		085 ⇔ 089	Aperto
		090 ⇔ 104	Lento on, veloce off (velocità crescente)
		105 ⇔ 109	Aperto
		110 ⇔ 124	Otturatore casuale (velocità decrescente)
		125 ⇔ 129	Aperto
		130 ⇔ 144	Veloce casuale on, lento off (velocità decrescente)
		145 ⇔ 149	Aperto
		150 ⇔ 164	Lento casuale on, veloce off (velocità decrescente)
		165 ⇔ 169	Aperto
		170 ⇔ 184	Effetto impulso 1 (velocità decrescente)
		185 ⇔ 189	Aperto
		190 ⇔ 204	Effetto impulso 2 (velocità decrescente)
		205 ⇔ 209	Aperto
		210 ⇔ 224	Gradualmente on e off (velocità decrescente)
		225 ⇔ 229	Aperto
		230 ⇔ 244	Effetto impulso 3 (velocità decrescente)
		245 ⇔ 255	Aperto
12	Zoom	000 ⇔ 255	Zoom avanti e indietro

14CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	13	Funzioni di controllo	000 ⇔ 009	Nessuna funzione
			010 ⇔ 014	Interruzione rotazione/brandeggio
			015 ⇔ 049	Nessuna funzione
			050 ⇔ 054	Reimpostazione rotazione
			055 ⇔ 059	Reimpostazione brandeggio
			060 ⇔ 064	Reimpostazione zoom
			065 ⇔ 069	Nessuna funzione
			070 ⇔ 074	Reimpostazione generale
			075 ⇔ 079	Nessuna funzione
			080 ⇔ 084	Inversione rotazione/brandeggio
			085 ⇔ 089	Inversione rotazione
			090 ⇔ 094	Brandeggio inverso
			095 ⇔ 099	Annulla inversione rotazione
			100 ⇔ 104	Annulla brandeggio inverso
			105 ⇔ 109	Annulla inversione rotazione/brandeggio
			110 ⇔ 114	Velocità normale rotazione/brandeggio
			115 ⇔ 119	Rotazione/brandeggio veloci
			120 ⇔ 124	Rotazione/brandeggio lenti
			125 ⇔ 129	Ventola (massima velocità)
			130 ⇔ 134	Ventola (automatica)
			135 ⇔ 139	Dimmer, veloce
			140 ⇔ 144	Dimmer, morbido
			145 ⇔ 255	Nessuna funzione
	14	Macro di movimento	000 ⇔ 007	Nessuna funzione
			008 ⇔ 023	Macro 1 movimento automatico
			024 ⇔ 039	Macro 2 movimento automatico
			040 ⇔ 055	Macro 3 movimento automatico
			056 ⇔ 071	Macro 4 movimento automatico
			072 ⇔ 087	Macro 5 movimento automatico
			088 ⇔ 103	Macro 6 movimento automatico
			104 ⇔ 119	Macro 7 movimento automatico
			120 ⇔ 135	Macro 8 movimento automatico
			136 ⇔ 151	Macro 1 movimento ad attivazione sonora
			152 ⇔ 167	Macro 2 movimento ad attivazione sonora
			168 ⇔ 183	Macro 3 movimento ad attivazione sonora
			184 ⇔ 199	Macro 4 movimento ad attivazione sonora
			200 ⇔ 215	Macro 5 movimento ad attivazione sonora
			216 ⇔ 231	Macro 6 movimento ad attivazione sonora
			232 ⇔ 247	Macro 7 movimento ad attivazione sonora
			248 ⇔ 255	Macro 8 movimento ad attivazione sonora
