BEDIENUNGSANLEITUNG Intimidator Wash Zoom 450 IRC Chauvet

• Intimidator Wash Zoom 450 IRC
• Netzkabel
• Hängebügel mit Befestigungsmaterial
• Schnellanleitung

Start

Packen Sie den Intimidator Wash Zoom 450 IRC aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100 bis 240 V AC, 50/60 Hz arbeiten.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mithilfe eines Flachkopfschraubendrehers lösen Sie den Sicherungshalter und ziehen ihn gerade heraus.
3. Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Infrarot- Fernbedienung 6 (IRC-6)

Der Intimidator Wash Zoom 450 IRC ist vollständig kompatibel mit der Infrarot-Fernbedienung 6 (IRC-6) von Chauvet.

Die folgenden Tasten der IRC-6-Fernbedienung werden für den Intimidator™ Wash 450 IRC verwendet:

• - schaltet die LED ein/aus
• - wählt den Auto-Programm-Modus aus (scrollen)
• - wählt den Musiksteuerungs-Modus aus
• - Stroboskopeffekt (0–20 Hz)
• - Geschwindigkeit des Auto-Programms (Schwenkung und Neigung)

- - wählt die Musikempfindlichkeit aus

- <%> - LED-Dimmer

- - manuelle Steuerung der weißen (RGB) LED

- - für Fade-Farbwechsel einmal drücken, für Snap zweimal drücken

- - manuelle Steuerung der roten LED

- - manuelle Steuerung der grünen LED

- - manuelle Steuerung der blauen LED

- - manuelle Steuerung der weißen LED

- - manuelle Einstellung des Zooms

- <+> - erhöhen

- <+> - senken

- <0> bis <9> - wählt das Auto-Programm nach der Nummer aus

Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

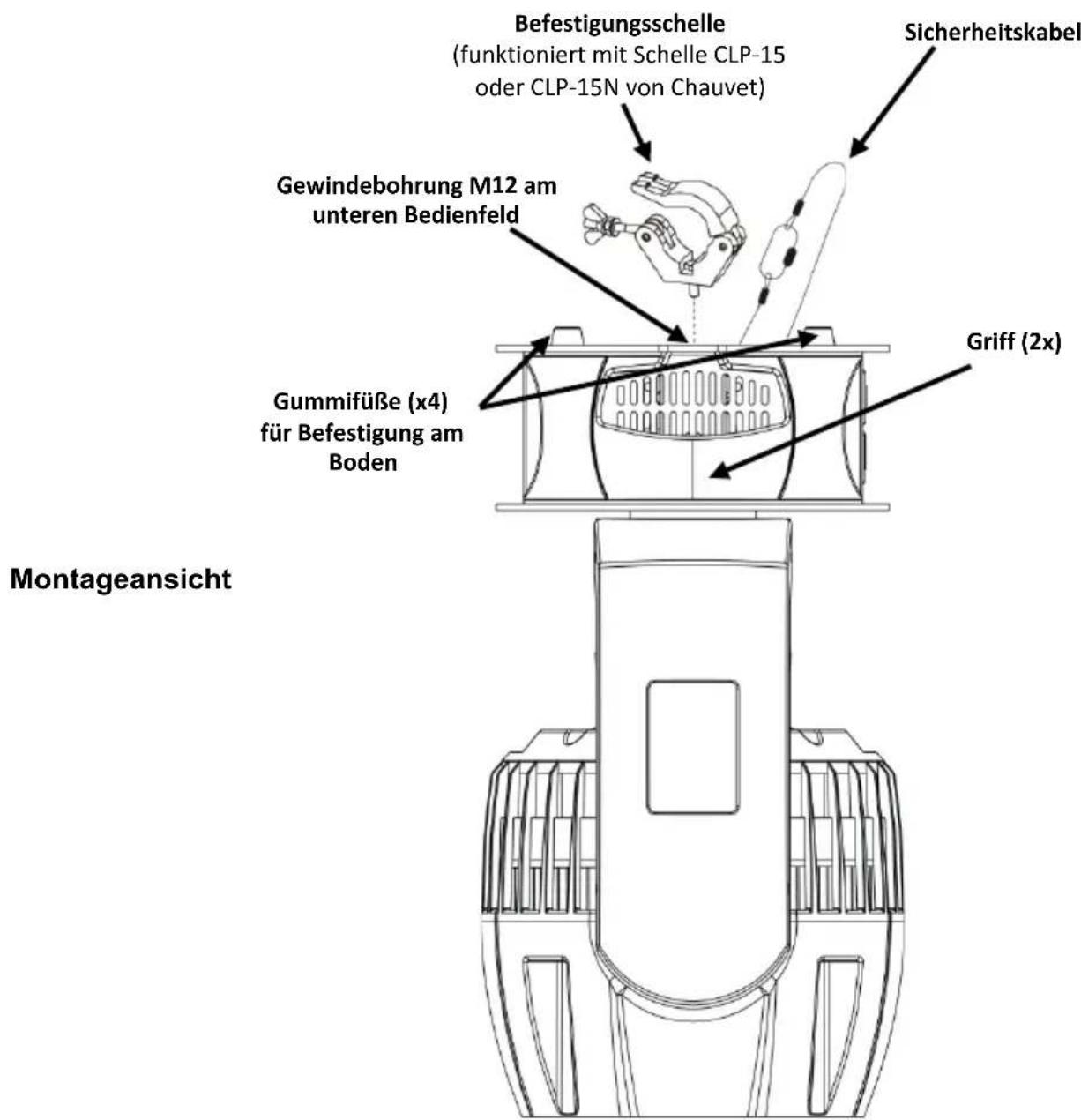

Befestigungsschelle (funktioniert mit Schelle CLP-15 oder CLP-15N von Chauvet) Sicherheitskabel Gewindebohrung M12 am unteren Bedienfeld Griff (2x) Gummifüße (x4) für Befestigung am Boden Montageansicht

Versichern Sie sich, dass bei Verwendung von nur einer Befestigungsklemme eine Sicherungsschraube zum Einsatz kommt, um ein unbeabsichtigtes Lösen zu verhindern.

Beschreibung des Bedienfeldes	Taste Funktion
		Damit verlassen Sie das aktuelle Menü oder die Funktion.
		Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion.
		Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion.
		Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt.

Menüoptionen

Hauptfunktion	Programmierebenen		Beschreibung
Address	001-512		Stellt die DMX-Startadresse ein
Run Mode	DMX	14CH	Wählt den DMX-Modus aus
		29CH
	Auto	Auto01-Auto16	Wählt das Auto-Programm aus
	Sound		Wählt den Musiksteuerungs-Modus aus
	Slave		Wählt den Slave-Modus aus
	IR		Wählt eine Infrarot-Steuerung
Setup	Pan Reverse	OFF	Normaler Schwenk-Modus
		ON	Umgekehrter Schwenk-Modus
	Tilt Reverse	OFF	Normaler Neigungs-Modus
		ON	Umgekehrter Neigungs-Modus
	Pan Angle	540	Wählt den 540°-Schwenkwinkelbereich aus
		360	Wählt den 360°-Schwenkwinkelbereich aus
		180	Wählt den 180°-Schwenkwinkelbereich aus
	Tilt Angle	270	Wählt den 270°-Neigungswinkelbereich aus
		180	Wählt den 180°-Neigungswinkelbereich aus
		90	Wählt den 90°-Neigungswinkelbereich aus
	P/T Speed	Normal	Wählt die Geschwindigkeit der Schwenkung/Neigung aus
		Fast
		Slow
	Fans	Auto	Stellt die Lüfterdrehzahl nach der Temperatur ein
		Full	Lüfterdrehzahl auf volle Drehzahl
	Display	OFF	Hintergrundbeleuchtung der Anzeige schaltet nach Inaktivität aus
		ON	Hintergrundbeleuchtung der Anzeige bleibt immer an
	Screen Rev	OFF	Normale Anzeige
		ON	Umgekehrte Anzeige
	Dimmer Curve	Square	Wählt die Dimmungskurve aus
		I Square
		SCurve
		Linear
	Dimmer Speed	Fast	Wählt die Dimmergeschwindigkeit aus
		Smooth
	Color Balance	RED	Wählt die Farbbalance aus (100 bis 255)
		GREEN
		BLUE
		WHITE
	Sensitivity	001-100	Stellt die Musikempfindlichkeit ein
	Reset		Setzt das Gerät zurück
	Factory Set		Lädt Werkseinstellung
Sys Info	Ver VX		Zeigt die Software-Version an
	Running Mode XXXXX		Zeigt den aktuellen Betriebsmodus an
	DMX Address XXX		Zeigt die aktuelle DMX-Adresse an
	Temperature XXX		Zeigt die LED-Temperatur in Grad Celsius an

Verbindung

wenn eine DMX-Reihenschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetlighting.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 484.

Master/Slave-Schaltung

Der Intimidator Wash Zoom 450 IRC verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

DMX-Werte

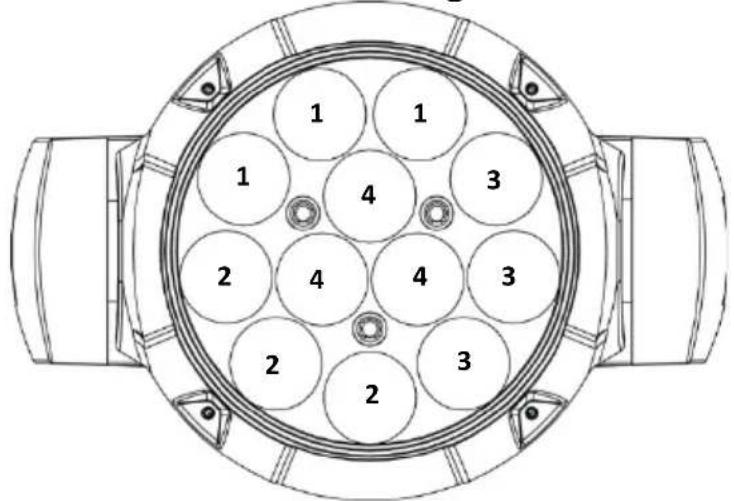

Intimidator Wash Zoom 450 IRC – Steuerungszonen

1 1 1 4 3 2 4 4 3 2 2 3

29CH	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Schwenkung	000 ⇔ 255	0 bis 540°
	2	Schwenkung fein	000 ⇔ 255	Feinkontrolle der Schwenkung
	3	Neigung	000 ⇔ 255	0 bis 270°
	4	Neigung fein	000 ⇔ 255	Feinkontrolle der Neigung
	5	Geschwindigkeit	000 ⇔ 255	Geschwindigkeit der Schwenkungs- und Neigungsbewegung (schnell bis langsam)
	6	rot	000 ⇔ 255	0 bis 100%	Zone 1
	7	grün	000 ⇔ 255	0 bis 100%
	8	blau	000 ⇔ 255	0 bis 100%
	9	weiß	000 ⇔ 255	0 bis 100%
	10	rot	000 ⇔ 255	0 bis 100%	Zone 2
	11	grün	000 ⇔ 255	0 bis 100%
	12	blau	000 ⇔ 255	0 bis 100%
	13	weiß	000 ⇔ 255	0 bis 100%
	14	rot	000 ⇔ 255	0 bis 100%	Zone 3
	15	grün	000 ⇔ 255	0 bis 100%
	16	blau	000 ⇔ 255	0 bis 100%
	17	weiß	000 ⇔ 255	0 bis 100%
	18	rot	000 ⇔ 255	0 bis 100%	Zone 4
	19	grün	000 ⇔ 255	0 bis 100%
	20	blau	000 ⇔ 255	0 bis 100%
	21	weiß	000 ⇔ 255	0 bis 100%

29CH(Forts.)	Kanal	Funktion	Wert	Prozent/Einstellung
	22 Farben		000 ⇔ 004	Keine Funktion
			005 ⇔ 009	Farbe 1
			010 ⇔ 014	Farbe 2
			015 ⇔ 019	Farbe 3
			020 ⇔ 024	Farbe 4
			025 ⇔ 029	Farbe 5
			030 ⇔ 034	Farbe 6
			035 ⇔ 039	Farbe 7
			040 ⇔ 044	Farbe 8
			045 ⇔ 049	Farbe 9
			050 ⇔ 054	Farbe 10
			055 ⇔ 059	Farbe 11
			060 ⇔ 064	Farbe 12
			065 ⇔ 069	Farbe 13
			070 ⇔ 074	Farbe 14
			075 ⇔ 079	Farbe 15
			080 ⇔ 084	Farbe 16
			085 ⇔ 089	Farbe 17
			090 ⇔ 094	Farbe 18
			095 ⇔ 099	Farbe 19
			100 ⇔ 104	Farbe 20
			105 ⇔ 109	Farbe 21
			110 ⇔ 114	Farbe 22
			115 ⇔ 119	Farbe 23
			120 ⇔ 124	Farbe 24
			125 ⇔ 129	Farbe 25
			130 ⇔ 134	Farbe 26
			135 ⇔ 139	Farbe 27
			140 ⇔ 144	Farbe 28
			145 ⇔ 149	Farbe 29
			150 ⇔ 154	Farbe 30
			155 ⇔ 159	Farbe 31
			160 ⇔ 164	Farbe 32
			165 ⇔ 169	Farbe 33
			170 ⇔ 174	Farbe 34
			175 ⇔ 179	Keine Funktion
			180 ⇔ 201	Farbänderung im Uhrzeigersinn (schnell bis langsam)
			202 ⇔ 207	Stopp (Farbe bleibt aktuelle Farbe)
			208 ⇔ 229	Farbänderung entgegen dem Uhrzeigersinn (langsam bis schnell)
			230 ⇔ 234	Keine Funktion
			235 ⇔ 249	Farbsprung (schnell bis langsam)
			250 ⇔ 255	Musiksteuerungs-Farben
23 Integrierte Steuerung		000 ⇔ 015	Keine Funktion
		016 ⇔ 031	Zonenmakro 1
		032 ⇔ 047	Zonenmakro 2
		048 ⇔ 063	Zonenmakro 3
		064 ⇔ 079	Zonenmakro 4
		080 ⇔ 095	Zonenmakro 5
		096 ⇔ 111	Zonenmakro 6
		112 ⇔ 127	Integriert 7 (Zonenmakros 1—6)
		128 ⇔ 143	Integriertes Auto 1
		144 ⇔ 159	Integriertes Auto 2
		160 ⇔ 175	Integriertes Auto 3
		176 ⇔ 191	Integriertes Auto 4
		192 ⇔ 207	Integriertes Auto 5
		208 ⇔ 223	Integriertes Auto 6
		224 ⇔ 239	Integriertes Auto 7
		240 ⇔ 255	Integriert 8 (integriertes Auto 1 bis 7)
24	Integrierte Geschwindigkeit	000 ⇔ 255	Zonen und integrierte Auto-Geschwindigkeit (langsam bis schnell)
25	Dimmer	000 ⇔ 255	0 bis 100%
26 Shutter		000 ⇔ 019	Geschlossen
		020 ⇔ 024	Offen
		025 ⇔ 064	Stroboskopeffekt (Geschwindigkeit)
		065 ⇔ 069	Offen
		070 ⇔ 084	Schnell ein, langsam aus (Geschwindigkeit)
		085 ⇔ 089	Offen
		090 ⇔ 104	Langsam ein, schnell aus (Geschwindigkeit)
		105 ⇔ 109	Offen
		110 ⇔ 124	Zufalls-Shutter (Geschwindigkeit)
		125 ⇔ 129	Offen
		130 ⇔ 144	Zufall schnell ein, langsam aus (Geschwindigkeit)
		145 ⇔ 149	Offen
		150 ⇔ 164	Zufall langsam ein, schnell aus (Geschwindigkeit)
		165 ⇔ 169	Offen
		170 ⇔ 184	Pulse-Effekt 1 (sinkende Geschwindigkeit)
		185 ⇔ 189	Offen
		190 ⇔ 204	Pulse-Effekt 2 (sinkende Geschwindigkeit)
		205 ⇔ 209	Offen
		210 ⇔ 224	Stufenweise ein und aus (sinkende Geschwindigkeit)
		225 ⇔ 229	Offen
		230 ⇔ 244	Pulse-Effekt 3 (sinkende Geschwindigkeit)
		245 ⇔ 255	Offen
27	Zoom	000 ⇔ 255	Vergrößern und verkleinern
28 Steuerfunktionen		000 ⇔ 009	Keine Funktion
		010 ⇔ 014	Verdunkelung während der Schwenkung/Neigung
		015 ⇔ 049	Keine Funktion
		050 ⇔ 054	Schwenkung zurücksetzen
		055 ⇔ 059	Neigung zurücksetzen
		060 ⇔ 064	Zoom zurücksetzen
		065 ⇔ 069	Keine Funktion
		070 ⇔ 074	Alle zurücksetzen
		075 ⇔ 079	Keine Funktion
		080 ⇔ 084	Umgekehrte Schwenkung/Neigung
		085 ⇔ 089	Umgekehrte Schwenkung
		090 ⇔ 094	Umgekehrte Neigung
		095 ⇔ 099	Umgekehrte Schwenkung abbrechen
		100 ⇔ 104	Umgekehrte Neigung abbrechen
		105 ⇔ 109	Umgekehrte Schwenkung/Neigung abbrechen
		110 ⇔ 114	Normale Schwenkungs-/Neigungsgeschwindigkeit
		115 ⇔ 119	Hohe Schwenkungs-/Neigungsgeschwindigkeit
		120 ⇔ 124	Niedrige Schwenkungs-/Neigungsgeschwindigkeit
		125 ⇔ 129	Lüfter (volle Drehzahl)
		130 ⇔ 134	Lüfter (automatisch)
		135 ⇔ 139	Dimmer, hohe Geschwindigkeit
		140 ⇔ 144	Dimmer, niedrige Geschwindigkeit
		145 ⇔ 255	Keine Funktion
29 Makrobewegungen		000 ⇔ 007	Keine Funktion
		008 ⇔ 023	Makro für automatische Bewegung 1
		024 ⇔ 039	Makro für automatische Bewegung 2
		040 ⇔ 055	Makro für automatische Bewegung 3
		056 ⇔ 071	Makro für automatische Bewegung 4
		072 ⇔ 087	Makro für automatische Bewegung 5
		088 ⇔ 103	Makro für automatische Bewegung 6
		104 ⇔ 119	Makro für automatische Bewegung 7
		120 ⇔ 135	Makro für automatische Bewegung 8
		136 ⇔ 151	Makro für musikgesteuerte Bewegung 1
		152 ⇔ 167	Makro für musikgesteuerte Bewegung 2
		168 ⇔ 183	Makro für musikgesteuerte Bewegung 3
		184 ⇔ 199	Makro für musikgesteuerte Bewegung 4
		200 ⇔ 215	Makro für musikgesteuerte Bewegung 5
		216 ⇔ 231	Makro für musikgesteuerte Bewegung 6
		232 ⇔ 247	Makro für musikgesteuerte Bewegung 7
		248 ⇔ 255	Makro für musikgesteuerte Bewegung 8

14CH

Kanal	Funktion	Wert	Prozent/Einstellung
1	Schwenkung	000 ⇔ 255	0 bis 540°
2	Neigung	000 ⇔ 255	0 bis 270°
3	Geschwindigkeit	000 ⇔ 255	Schwenkung/Neigung (schnell bis langsam)
4	rot	000 ⇔ 255	0 bis 100%
5	grün	000 ⇔ 255	0 bis 100%
6	blau	000 ⇔ 255	0 bis 100%
7	weiß	000 ⇔ 255	0 bis 100%
8	Integrierte Steuerung	000 ⇔ 015	Keine Funktion
		016 ⇔ 031	Zonenmakro 1
		032 ⇔ 047	Zonenmakro 2
		048 ⇔ 063	Zonenmakro 3
		064 ⇔ 079	Zonenmakro 4
		080 ⇔ 095	Zonenmakro 5
		096 ⇔ 111	Zonenmakro 6
		112 ⇔ 127	Integriert 7 (Zonenmakros 1—6)
		128 ⇔ 143	Integriertes Auto 1
		144 ⇔ 159	Integriertes Auto 2
		160 ⇔ 175	Integriertes Auto 3
		176 ⇔ 191	Integriertes Auto 4
		192 ⇔ 207	Integriertes Auto 5
		208 ⇔ 223	Integriertes Auto 6
		224 ⇔ 239	Integriertes Auto 7
		240 ⇔ 255	Integriert 8 (integriertes Auto 1 bis 7)
9	Integrierte Geschwindigkeit	000 ⇔ 255	Zonen und integrierte Auto-Geschwindigkeit (langsam bis schnell)
10	Dimmer	000 ⇔ 255	0 to 100%

14CH(Forts.)	Kanal	Funktion	Wert	Prozent/Einstellung
	11 Shutter		000 ⇔ 019	Geschlossen
			020 ⇔ 024	Offen
			025 ⇔ 064	Stroboskopeffekt (sinkende Geschwindigkeit)
			065 ⇔ 069	Offen
			070 ⇔ 084	Schnell ein, langsam aus (sinkende Geschwindigkeit)
			085 ⇔ 089	Offen
			090 ⇔ 104	Langsam ein, schnell aus (sinkende Geschwindigkeit)
			105 ⇔ 109	Offen
			110 ⇔ 124	Zufalls-Shutter (sinkende Geschwindigkeit)
			125 ⇔ 129	Offen
			130 ⇔ 144	Zufall schnell ein, langsam aus (sinkende Geschwindigkeit)
			145 ⇔ 149	Offen
			150 ⇔ 164	Zufall langsam ein, schnell aus (sinkende Geschwindigkeit)
			165 ⇔ 169	Offen
			170 ⇔ 184	Pulse-Effekt 1 (sinkende Geschwindigkeit)
			185 ⇔ 189	Offen
			190 ⇔ 204	Pulse-Effekt 2 (sinkende Geschwindigkeit)
			205 ⇔ 209	Offen
			210 ⇔ 224	Stufenweise ein und aus (sinkende Geschwindigkeit)
			225 ⇔ 229	Offen
			230 ⇔ 244	Pulse-Effekt 3 (sinkende Geschwindigkeit)
			245 ⇔ 255	Offen
	12	Zoom	000 ⇔ 255	Vergrößern und verkleinern
13 Steuerfunktionen		000 ⇔ 009	Keine Funktion
		010 ⇔ 014	Schwenkungs- und Neigungverdunkelung
		015 ⇔ 049	Keine Funktion
		050 ⇔ 054	Schwenkung zurücksetzen
		055 ⇔ 059	Neigung zurücksetzen
		060 ⇔ 064	Zoom zurücksetzen
		065 ⇔ 069	Keine Funktion
		070 ⇔ 074	Alle zurücksetzen
		075 ⇔ 079	Keine Funktion
		080 ⇔ 084	Umgekehrte Schwenkung/Neigung
		085 ⇔ 089	Umgekehrte Schwenkung
		090 ⇔ 094	Umgekehrte Neigung
		095 ⇔ 099	Umgekehrte Schwenkung abbrechen
		100 ⇔ 104	Umgekehrte Neigung abbrechen
		105 ⇔ 109	Umgekehrte Schwenkung/Neigung abbrechen
		110 ⇔ 114	Normale Schwenkungs-/Neigungsgeschwindigkeit
		115 ⇔ 119	Hohe Schwenkungs-/Neigungsgeschwindigkeit
		120 ⇔ 124	Niedrige Schwenkungs-/Neigungsgeschwindigkeit
		125 ⇔ 129	Lüfter (volle Drehzahl)
		130 ⇔ 134	Lüfter (automatisch)
		135 ⇔ 139	Dimmer, hohe Geschwindigkeit
		140 ⇔ 144	Dimmer, niedrige Geschwindigkeit
		145 ⇔ 255	Keine Funktion
14 Bewegungsmakros		000 ⇔ 007	Keine Funktion
		008 ⇔ 023	Makro für automatische Bewegung 1
		024 ⇔ 039	Makro für automatische Bewegung 2
		040 ⇔ 055	Makro für automatische Bewegung 3
		056 ⇔ 071	Makro für automatische Bewegung 4
		072 ⇔ 087	Makro für automatische Bewegung 5
		088 ⇔ 103	Makro für automatische Bewegung 6
		104 ⇔ 119	Makro für automatische Bewegung 7
		120 ⇔ 135	Makro für automatische Bewegung 8
		136 ⇔ 151	Makro für musikgesteuerte Bewegung 1
		152 ⇔ 167	Makro für musikgesteuerte Bewegung 2
		168 ⇔ 183	Makro für musikgesteuerte Bewegung 3
		184 ⇔ 199	Makro für musikgesteuerte Bewegung 4
		200 ⇔ 215	Makro für musikgesteuerte Bewegung 5
		216 ⇔ 231	Makro für musikgesteuerte Bewegung 6
		232 ⇔ 247	Makro für musikgesteuerte Bewegung 7
		248 ⇔ 255	Makro für musikgesteuerte Bewegung 8
