Tipo de producto	Interruptor horario programable electrónico
Marca	Vimar
Modelo	14448.SL
Categoría	Domótica
Alimentación	120-230 V~ ±10%, 50-60 Hz
Consumo máximo	1 W
Número de canales	1 canal
Tipo de salida	Relé inversor 8 A, 230 V~
Dimensiones (módulos)	2 módulos
Grado de protección	IP40
Clase de aparato	Clase II
Rango de temperatura de funcionamiento	0 °C a +40 °C
Reserva de marcha del reloj	Aproximadamente 20 días (batería recargable de litio)
Precisión del reloj	< 1 s por día
Programas disponibles	Reducido, Cíclico, Progr_1, Progr_2 (personalizables)
Número máximo de operaciones por día	35
Intervalo mínimo entre operaciones	1 minuto
Funciones adicionales	Mando manual, contraseña PIN de 3 dígitos, retroiluminación temporizada, idiomas (francés, inglés, alemán, español, italiano)
Mantenimiento y limpieza	Sin mantenimiento especial. Limpiar con un paño seco. No utilizar disolventes.
Seguridad	Bloqueo del teclado por contraseña, microdesconexión, conformidad REACH y RAEE
Piezas de repuesto y reparabilidad	Piezas no suministradas. En caso de mal funcionamiento, contactar con el servicio postventa de Vimar.
Información general	Manual en 5 idiomas. Es posible restablecer los ajustes presionando simultáneamente las 4 teclas.

Preguntas frecuentes - 14448.SL Vimar

¿Cómo ajustar la hora y la fecha en el interruptor horario Vimar 14448.SL?

Desde la pantalla principal, presione la tecla D para acceder al menú, luego seleccione Ajustes > Reloj. Utilice las teclas ▲ y ▼ para ajustar los valores, luego confirme con OK.

¿Cómo programar un encendido y apagado automáticos?

Acceda al menú Programación y elija un programa (Reducido, Cíclico, Progr_1 o Progr_2). Para Progr_1 y Progr_2, puede definir hasta 35 operaciones por día, con horarios precisos para cada día de la semana.

¿Cómo cambiar al modo manual para encender o apagar la carga?

Desde la pantalla principal, presione la tecla B (▼) o C (▲) para conmutar manualmente el estado de la salida (on/off). El modo de funcionamiento permanece entonces en manual hasta que lo vuelva a pasar a automático.

¿Qué hacer si olvido mi código PIN?

El código PIN de 3 dígitos se define en Ajustes > Contraseña. Si lo olvida, debe restablecer el dispositivo presionando simultáneamente las cuatro teclas frontales (Esc, ▼, ▲, OK) y confirmar con Sí. Atención, esto borra todos los ajustes.

¿El dispositivo puede controlar lámparas LED o fluorescentes?

El relé inversor de 8 A 230 V~ es adecuado para cargas resistivas (8 A) y lámparas incandescentes (800 W). Para lámparas fluorescentes, el manual indica que el dispositivo no es adecuado para el control directo. Utilice un contactor adecuado si es necesario.

¿Cómo cambiar el idioma de la pantalla?

Vaya a Ajustes > Idioma. Elija entre Italiano, English, Français, Español o Deutsch. Las instrucciones en pantalla estarán entonces en el idioma seleccionado.

¿Cuál es el significado de los iconos en la pantalla?

El icono Progr_1 o Progr_2 indica el programa activo, el día de la semana (Lun, Mar...), la hora actual y el estado de la salida (on/off). Una visualización como 'Progr_1 →15:30' muestra la próxima conmutación programada.

¿El interruptor horario se puede utilizar en exteriores?

El grado de protección es IP40, lo que significa que está protegido contra cuerpos sólidos de más de 1 mm, pero no contra el agua. Debe instalarse en interiores, en un cuadro eléctrico o caja adecuada, protegido de la intemperie.

¿Cómo copiar un programa de un día a otro?

En el menú Programación, seleccione el programa deseado (Progr_1 o Progr_2), luego elija Modificar. Una opción Copiar le permite copiar los horarios de otro día ya configurado.

¿Qué hacer si la pantalla no se enciende?

Verifique que el dispositivo esté correctamente alimentado (120-230 V~). La pantalla tiene una retroiluminación temporizada que se activa al presionar cualquier tecla. Si la pantalla permanece apagada, quizás esté en modo de espera; presione una tecla para reactivarla.

MANUAL DE USUARIO 14448.SL Vimar

Reloj programador electrónico

Reloj programador electrónico 33

ΕΛΛΗΝΙΚΑ

Espacio reservado para anotar los tres dígitos del "PIN" que el usuario desee utilizar como contraseña de protección.

(véase "Contrasena", pág. 37)

VIMAR

ÍNDICE

1. Descripción.... 34
2. Campo de aplicación 34
3. Vista frontal, mandos y display 35
4. Conexiones.... 36
5. Uso del reloj programador electrónico
   5.1. Funcionamiento 37
   5.2. Parámetros 37
   5.3. Programación 38
6. Procedimiento de puesta a cero 38
7. Características principales.... 38
8. Reglas de instalación 39
9. Conformidad con la normativa 39

VIMAR

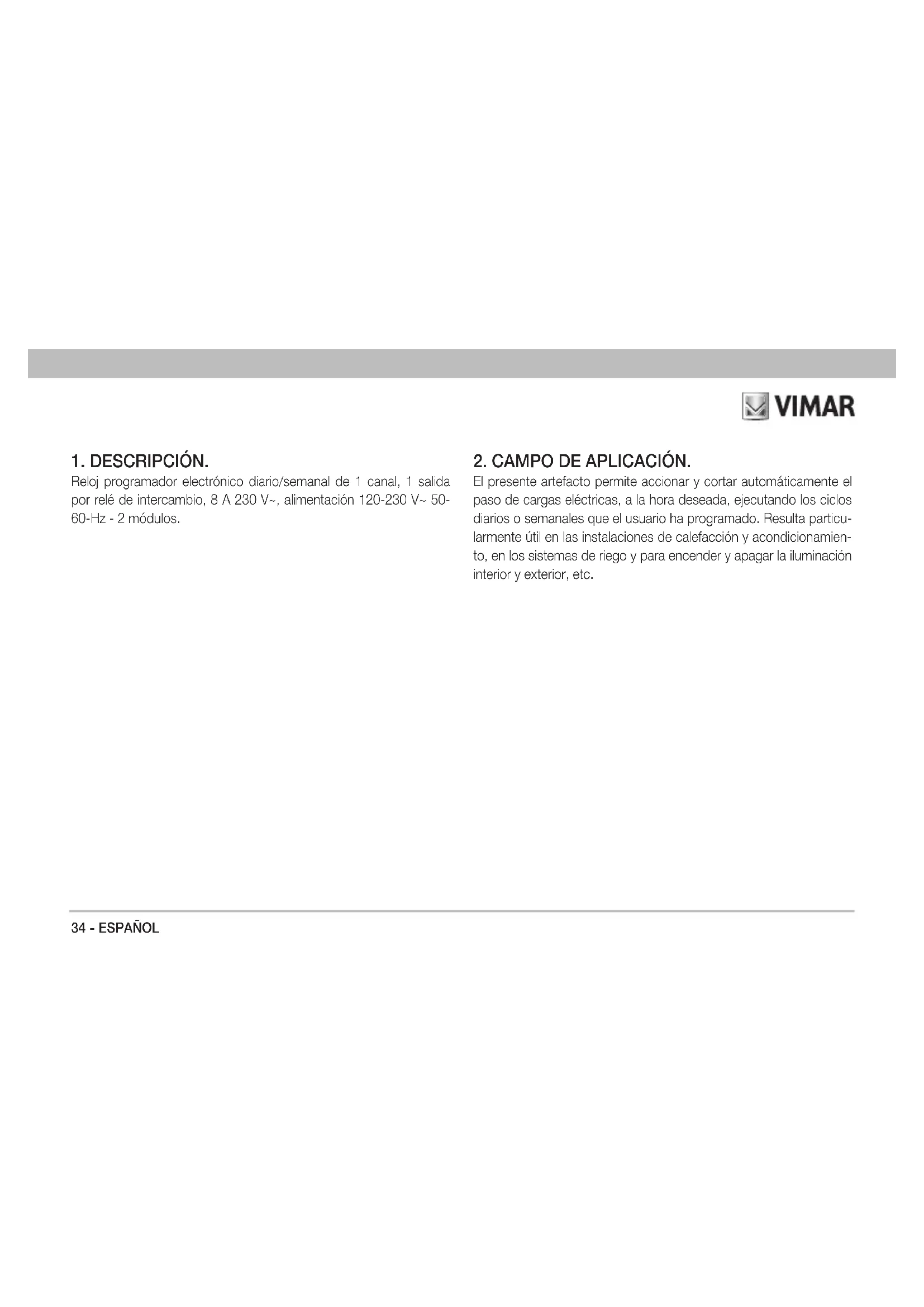

1. DESCRIPCIÓN.

Reloj programador electrónico diario/semanal de 1 canal, 1 salida por relé de intercambio, 8 A 230 V\~, alimentación 120-230 V\~ 50-60-Hz - 2 módulos.

2. CAMPO DE APLICACIÓN.

El presente artefacto permite accionar y cortar automáticamente el paso de cargas eléctricas, a la hora deseada, ejecutando los ciclos diarios o semanales que el usuario ha programado. Resulta particularmente útil en las instalaciones de calefacción y acondicionamiento, en los sistemas de riego y para encender y apagar la iluminación interior y exterior, etc.

VIMAR

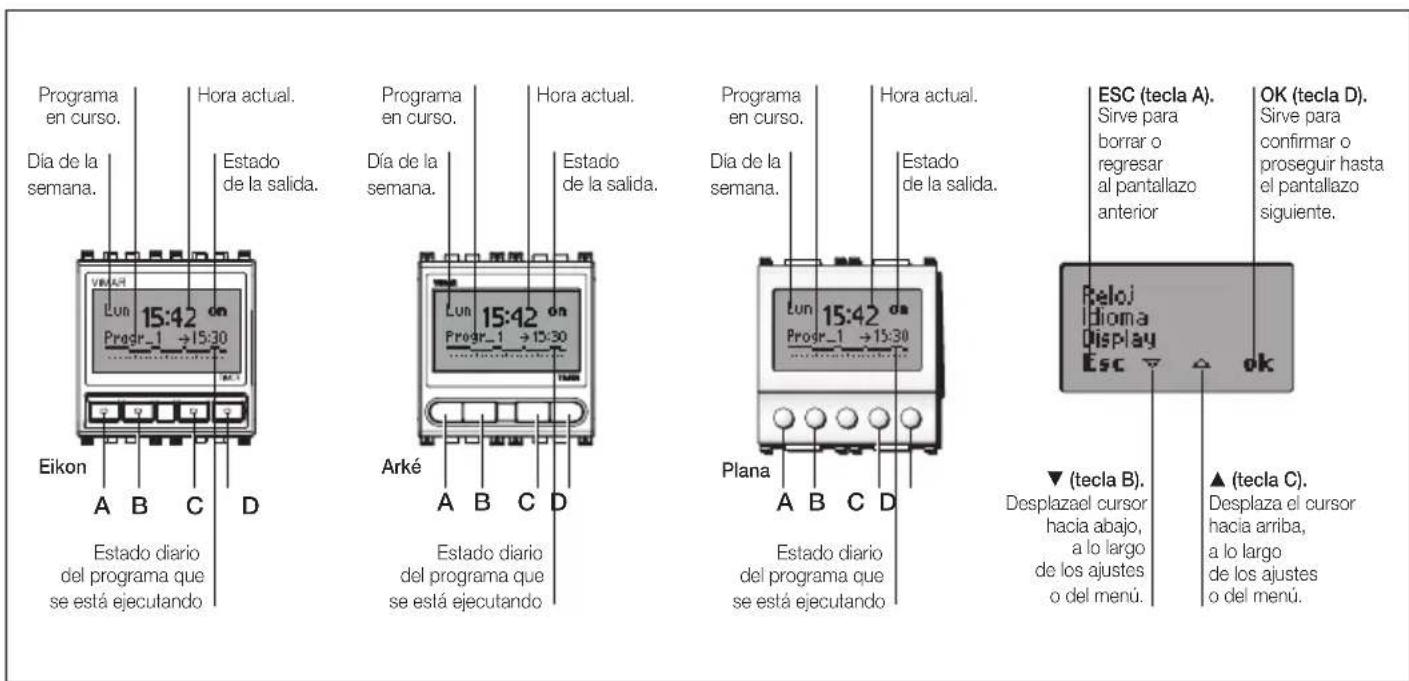

3. VISTA FRONTAL, MANDOS Y DISPLAY.

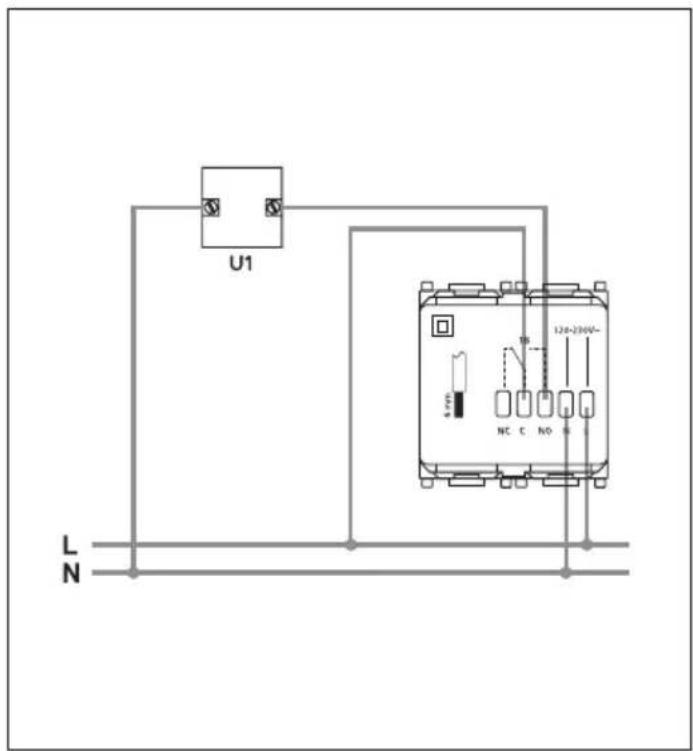

1. CONEXIONES (ejemplo).


U1 120-230V~ NC C NO N L N

VIMAR

VIMAR

5. USO DEL RELOJ PROGRAMADOR ELECTRÓNICO.

A fin de ajustar los programas del reloj programador electrónico, por medio del pantallazo principal del display, pulse una de las cuatro teclas frontales.

• Se visualizan los iconos:
• "Esc" (tecla A): permite anular la selección.
• “▼” (tecla B): permite accionar y cortar el paso de la carga eléctrica gobernada.
• “▲” (tecla C): permite accionar y cortar el paso de la carga eléctrica gobernada.
• "Menù" (tecla D): permite acceder al menú "Funcionamiento".
• Pulse “▼” (tecla B): se visualizan los ítems del menú “Parámetros” y “Programación”. Mediante “▲” (tecla C) el cursor se desplaza hacia arriba a lo largo del menú; mientras que “Esc” (tecla A) permite regresar al menú anterior.
• Pulse "Ok" (tecla D) para confirmar.

5.1 FUNCIONAMIENTO.

Permite ajustar el funcionamiento del reloj programador electrónico, escogiendo entre "Automático" Y "Manual".

• AUTOMÁTICO.

Permite ajustar el tipo de programa automático que el usuario ha seleccionado (véase "Programmazione", pág. 38).

- MANUALE.

Permite ajustar el mando manual que acciona o corta el paso de la carga eléctrica gobernada. Esta misma operación se puede realizar mediante “▼” (tecla B) o “▲” (tecla C), en el pantallazo principal del display.

5.2 PARÁMETROS.

Permite ajustar "Reloj", "Idioma", "Display" y "Contraseña".

- RELOJ.

Permite regular el día y la hora actual.

• IDIOMA.

Permite ajustar el idioma en que se visualizarán todas las instrucciones, para lo cual puede Usted optar entre: Italiano, English, Français, Español y Deutsch.

- DISPLAY.

Permite, por un lado, escoger el tipo de icono para identificar el estado del relé y, por otro, regular el contraste en el pantallazo que se visualiza en el display.

- CONTRASEÑA.

Permite ajustar, modificar o desactivar un código secreto de acceso (denominado "PIN"), que consta de tres dígitos. Cuando el mismo está activado, el artefacto le solicitará que dé entrada al "PIN", para acceder a las funciones que permiten modificar el funcionamiento y realizar los ajustes y las programaciones.

¡Cuidado!

Anote el "PIN", en el espacio al efecto, en el recuadro de la pág. 32.

VIMAR

5.3 PROGRAMACIÓN.

Permite ajustar 4 programas diferentes; a saber: "Reducido", "Cíclico", "Progr_1" (se puede personalizar) y "Progr_2" (se puede personalizar).

- REDUCIDO.

Permite ejecutar un encendido y un apagado por día.

• CÍCLICO.

Permite ajustar un período de encendidos y otro de apagados, que se repiten sin solución de continuidad.

Por ejemplo, al ajustar "On hh mm 1.15" y "Off hh mm 1.30", el contacto repetirá sin cesar la secuencia "contacto ON por 1 hora y 15 minutos - contacto OFF por 1 hora y 30 minutos".

Programas personalizados. Permiten ajustar 2 programas distintos de encendido y apagado para cada uno de los días de la semana, con un máximo de 35 mandos ejecutados por día.

Para confirmar, emplee "ok" (tecla D) = el cursor de desplaza por el menú, con el objeto de ajustar el programa en "Modifica", "Copiar" y "Cambiar nombre".

- Modifica.

Permite ajustar o modificar el programa de encendido y de apagado. De ser preciso, ejecuta una copia del programa de cualquier otro día.

- Copiar.

Permite copiar el programa 1, que el usuario ya ha configurado, en

el programa 2, a configurar.

- Cambiar nombre.

Permite ponerle nombre al programa ajustado, o cambiarle de nombre.

6. PROCEDIMIENTO DE PUESTA A CERO.

- Pulse al mismo tiempo las cuatro teclas (tecla A, tecla B, tecla C, tecla D).

- confirme mediante "Si" (tecla D).

Se restauran las condiciones anteriores al encendido. Todos los parámetros se ponen en cero.

7. CARACTERÍSTICAS PRINCIPALES.

- Alimentación: 120-230 V\~ ± 10% 50-60 Hz

- Absorción max: 1 W

- Mandos frontales: "Esc", "▲", "▼", "Set"/"ok"

- Reserva de carga para el reloj: cerca de 20 días, con la batería tampón al litio recargable

- Salida: mediante relé por contacto de intercambio 8 A 230 V\~

- Cargas eléctricas que se pueden gobernar:

- cargas puramente resistivas - : 8 A

- lámparas incandescentes * : 800 W

- transformadores de núcleo magnético, para lámparas incandescentes de muy baja tensión (por ejemplo: lámparas halógenas) 800 W

- No es idóneo para gobernar directamente lámparas fluorescentes.

VIMAR

• Display con iluminación temporizada, que se acciona pulsando uno de los cuatro botones
• instrucciones en 5 idiomas (italiano, inglés, francés, español y ale- mán)
• puesta a cero del dispositivo
• Error del reloj: < 1 s al día
• Número de mandos ejecutados: 35 al día como máximo (con un máximo de 245 mandos ejecutados por semana)
• Intervalo mínimo entre cada operación ejecutada: 1 minuto
• Programas:
• 2 programas, que el usuario puede configurar completamente (diarios/semanales)
• 1 programa breve (1 mando ejecutado por día) y 1 programa cíclico (un periodo de encendido y otro de apagado que se repiten sin solución de continuidad)
• Función para bloquear el teclado: permite ajustar una contraseña, mediante un "PIN", que consta de tres dígitos, para impedir el acceso a las funciones del artefacto y proteger los datos ajustados y la programación del mismo.
  • Número de ciclos manuales: 3.000
• Número de ciclos automáticos: 100.000
• Tipo de abertura de los contactos: microdesconexión
• Tipo de acción: 1BU
• Índice de tracking: PTI175
• Grado de contaminación: 2 (normal)
• Grado de protección: IP40
• Artefactos de clase II:

• Temperatura de funcionamiento: T40 (0 °C +40 °C)

• Temperatura ambiente durante el transporte: -25 °C +60 °C
  • Tensión impulsiva: 4.000 V

• Clase y estructura del software: A

8. REGLAS DE INSTALACIÓN.

La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos.

9. CONFORMIDAD CON LA NORMATIVA.

Directiva BT. Directiva EMC. Normas EN 60730-1, EN 60730-2-7.

Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.

RAEE - Información para los usuarios

El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto, al final de su vida útil, se debe recoger separado de los demás residuos. Al final del uso, el usuario deberá encargarse de llevar el producto a un centro de recogida selectiva adecuado o devolvérselo al vendedor con ocasión de la compra de un nuevo producto. En las tiendas con una superficie de venta de al menos 400 m², es posible entregar gratuitamente, sin obligación de compra, los productos que se deben eliminar con unas dimensiones inferiores a 25 cm. La recogida selectiva adecuada para proceder posteriormente al reciclaje, al tratamiento y a la eliminación del aparato de manera compatible con el medio ambiente contribuye a evitar posibles efectos negativos en el medio ambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales de los que se compone el aparato.
