14448.SL - Domotica Vimar - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore orario programmabile elettronico
Marca	Vimar
Modello	14448.SL
Categoria	Domotica
Alimentazione	120-230 V~ ±10%, 50-60 Hz
Consumo massimo	1 W
Numero di canali	1 canale
Tipo di uscita	Relè invertitore 8 A, 230 V~
Dimensioni (moduli)	2 moduli
Grado di protezione	IP40
Classe dell'apparecchio	Classe II
Intervallo di temperatura di funzionamento	0 °C a +40 °C
Riserva di carica dell'orologio	Circa 20 giorni (batteria ricaricabile al litio)
Precisione dell'orologio	< 1 s al giorno
Programmi disponibili	Ridotto, Ciclico, Progr_1, Progr_2 (personalizzabili)
Numero massimo di operazioni al giorno	35
Intervallo minimo tra operazioni	1 minuto
Funzioni aggiuntive	Comando manuale, password PIN 3 cifre, retroilluminazione temporizzata, lingue (francese, inglese, tedesco, spagnolo, italiano)
Manutenzione e pulizia	Nessuna manutenzione particolare. Pulire con un panno asciutto. Non utilizzare solventi.
Sicurezza	Blocco tastiera tramite password, microdisconnessione, conformità REACH e RAEE
Pezzi di ricambio e riparabilità	Pezzi non forniti. In caso di malfunzionamento, contattare il servizio post-vendita Vimar.
Informazioni generali	Manuale in 5 lingue. Resettabile premendo contemporaneamente i 4 tasti.

Domande frequenti - 14448.SL Vimar

Come impostare l'ora e la data sull'interruttore orario Vimar 14448.SL?

Dalla schermata principale, premere il tasto D per accedere al menu, quindi selezionare Impostazioni > Orologio. Utilizzare i tasti ▲ e ▼ per regolare i valori, quindi confermare con OK.

Come programmare un'accensione e spegnimento automatici?

Accedere al menu Programmazione e scegliere un programma (Ridotto, Ciclico, Progr_1 o Progr_2). Per Progr_1 e Progr_2, è possibile definire fino a 35 operazioni al giorno, con orari precisi per ogni giorno della settimana.

Come passare in modalità manuale per accendere o spegnere il carico?

Dalla schermata principale, premere il tasto B (▼) o C (▲) per commutare manualmente lo stato dell'uscita (on/off). La modalità di funzionamento rimane quindi in manuale fino a quando non si torna in automatico.

Cosa fare se dimentico il codice PIN?

Il codice PIN a 3 cifre è impostato in Impostazioni > Password. Se lo dimentica, deve resettare l'apparecchio premendo contemporaneamente i quattro tasti frontali (Esc, ▼, ▲, OK) e confermare con Sì. Attenzione: questo cancella tutte le impostazioni.

L'apparecchio può comandare lampade LED o fluorescenti?

Il relè invertitore 8 A 230 V~ è adatto per carichi resistivi (8 A) e lampade a incandescenza (800 W). Per le lampade fluorescenti, il manuale indica che l'apparecchio non è adatto per il comando diretto. Utilizzare un contattore adatto se necessario.

Come cambiare la lingua di visualizzazione?

Andare in Impostazioni > Lingua. Scegliere tra Italiano, English, Français, Español o Deutsch. Le istruzioni a schermo saranno nella lingua selezionata.

Qual è il significato delle icone sullo schermo?

L'icona Progr_1 o Progr_2 indica il programma attivo, il giorno della settimana (Lun, Mar...), l'ora attuale e lo stato dell'uscita (on/off). Una visualizzazione come 'Progr_1 →15:30' mostra la prossima commutazione programmata.

L'interruttore orario può essere utilizzato all'esterno?

Il grado di protezione è IP40, il che significa che è protetto contro corpi solidi superiori a 1 mm, ma non contro l'acqua. Deve essere installato all'interno, in un quadro elettrico o in una scatola adatta, al riparo dalle intemperie.

Come copiare un programma da un giorno all'altro?

Nel menu Programmazione, selezionare il programma desiderato (Progr_1 o Progr_2), quindi scegliere Modifica. Un'opzione Copia consente di copiare gli orari di un altro giorno già configurato.

Cosa fare se lo schermo non si accende?

Verificare che l'apparecchio sia correttamente alimentato (120-230 V~). Lo schermo dispone di una retroilluminazione temporizzata che si attiva premendo un tasto qualsiasi. Se lo schermo rimane spento, potrebbe essere in standby; premere un tasto per riattivarlo.

MANUALE UTENTE 14448.SL Vimar

Orologio elettronico programmatore

Electronic programmable timer switch

Orologio programmatore elettronico.... 1

ENGLISH

Electronic programmable timer switch 9

FRANÇAIS

Spazio riservato per annotare le tre cifre del PIN della eventuale password di protezione.

(vedi "Password", pag. 5)

INDICE

1. Descrizione 2
2. Campo di applicazione 2
3. Vista frontale, comandi e display.... 3
4. Collegamenti 4
5. Utilizzo dell'orologio programmatore elettronico
   5.1. Funzionamento 5
   5.2. Impostazioni 5
   5.3. Programmazione....6
6. Procedura di reset.... 6
7. Principali caratteristiche.... 6
8. Regole di installazione....7
9. Conformità normativa 7

VIMAR

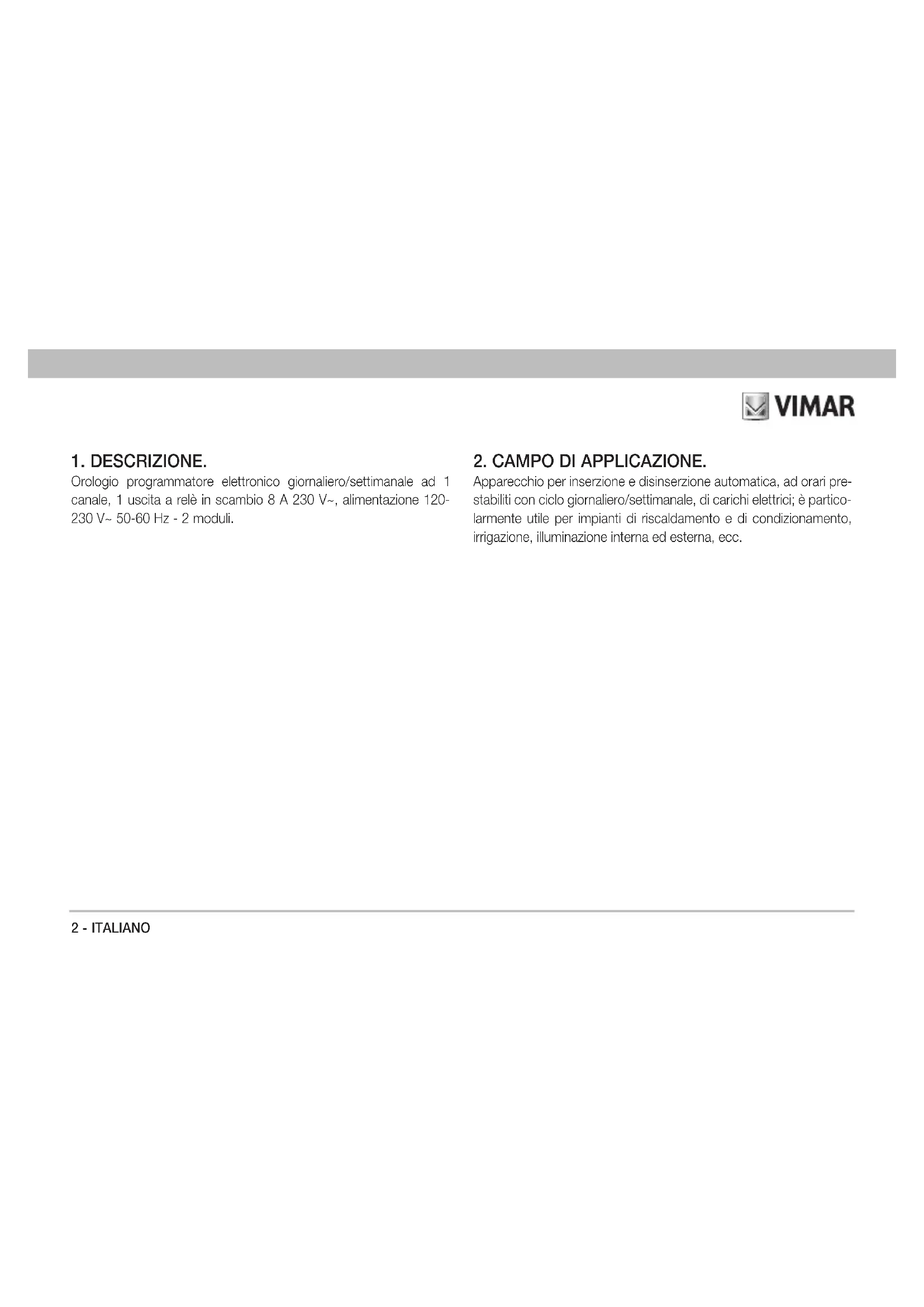

1. DESCRIZIONE.

Orologio programmatore elettronico giornaliero/settimanale ad 1 canale, 1 uscita a relè in scambio 8 A 230 V\~, alimentazione 120-230 V\~ 50-60 Hz - 2 moduli.

2. CAMPO DI APPLICAZIONE.

Apparecchio per inserzione e disinserzione automatica, ad orari prestabiliti con ciclo giornaliero/settimanale, di carichi elettrici; è particolarmente utile per impianti di riscaldamento e di condizionamento, irrigazione, illuminazione interna ed esterna, ecc.

VIMAR

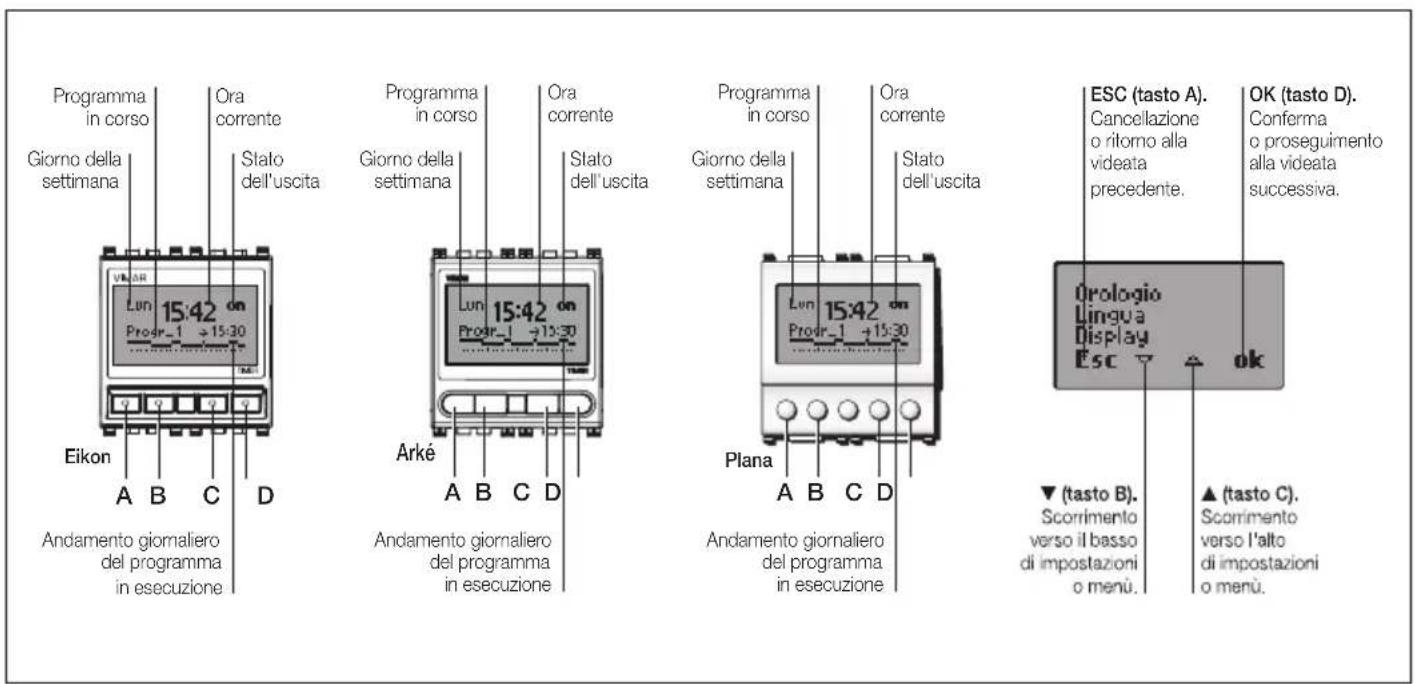

3. VISTA FRONTALE, COMANDI E DISPLAY.

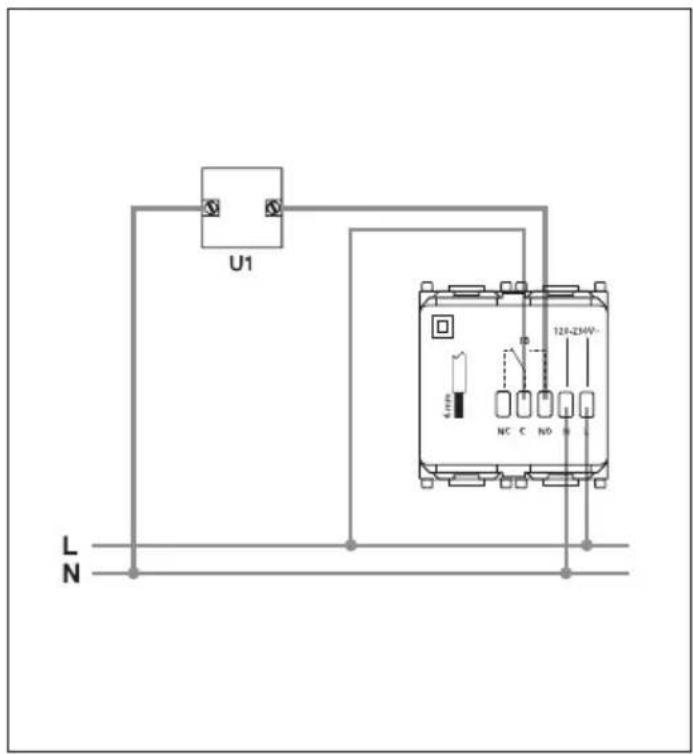

4. COLLEGAMENTI (esempio).

Per impostare l'orologio programmatore elettronico, dalla videata base del display, premere uno qualsiasi dei quattro tasti frontali.

• Vengono visualizzate le icone:
- "Esc" (tasto A): consente di annullare la selezione.
- “▼” (tasto B): consente di attivare e disattivare il carico controllato.
- “▲” (tasto C): consente di attivare e disattivare il carico controllato.
- "Menù" (tasto D): consente di accedere al menù "Funzionamento".
- Premere “▼” (tasto B): compaiono le voci del menù “Impostazioni” e “Programmazione”; con “▲” (tasto C) si scorre il menù verso l’alto, con “Esc” (tasto A) si torna al menù precedente.
- Premere "Ok" (tasto D) per confermare.

5.1 FUNZIONAMENTO.

Consente di impostare il funzionamento dell'orologio programmatore elettronico scegliendo tra "Automatico" e "Manuale".

- AUTOMATICO.

Consente di impostare il tipo di programma scelto (vedi "Programmazione", pag. 6).

- MANUALE.

Consente di impostare il comando manuale di attivazione o disattivazione del carico controllato. La stessa operazione può essere effettuata anche tramite “▼” (tasto B) o “▲” (tasto C) nella videata base del display.

5.2 IMPOSTAZIONI.

Consente di impostare "Orologio", "Lingua", "Display" e "Password".

- OROLOGIO.

Consente di regolare la data e l'ora corrente.

• LINGUA.

Consente di impostare il linguaggio con cui verranno visualizzate tutte le istruzioni, scegliendo tra Italiano, English, Français, Español e Deutsch.

- DISPLAY.

Consente di scegliere il tipo di icona per identificare lo stato del relè e di regolare il contrasto di visualizzazione del display.

- PASSWORD.

Consente di impostare, modificare o disattivare un codice segreto di accesso (PIN) a tre cifre che verrà richiesto, quando attivato, per accedere alle modifiche di funzionamento, impostazione e programmazione.

Attenzione!

Ricordatevi di annotare il numero del PIN nell'apposito spazio previsto nel riquadro a pag. 1.

VIMAR

5.3 PROGRAMMAZIONE.

Consente di impostare 4 diversi programmi: "Ridotto", "Ciclico", "Progr_1" (personalizzabile) e "Progr_2" (personalizzabile).

- RIDOTTO.

Consente una accensione e uno spegnimento al giorno.

• CICLICO.

Consente di impostare un periodo di accensione e uno di spegnimento ripetuti in continuazione.

Ad esempio, impostando "On hh mm 1.15" e "Off hh mm 1.30", il contatto ripeterà in continuazione la sequenza "contatto ON per 1 ora e 15 minuti - contatto OFF per 1 ora e 30 minuti".

• PROGR_1 e PROGR_2.

Programmi personalizzati. Consentono di impostare 2 diversi programmi di accensione e spegnimento per ogni singolo giorno della settimana, per un massimo di 35 interventi al giorno.

Conferma "ok" (tasto D) = menù a scorrimento con impostazioni "Modifica", "Copia" e "Rinomina".

- Modifica

Consente di impostare o modificare il programma di accensione e di spegnimento, eventualmente eseguendo una copia del programma di qualsiasi altro giorno.

- Copia.

Consente di copiare il primo programma, già configurato dall'utente, nel secondo da configurare.

- Rinomina

Consente di dare un nome o di rinominare il programma impostato.

6. PROCEDURA DI RESET.

• Premere contemporaneamente i quattro tasti (tasto A, tasto B, tasto C, tasto D)
• Confermare con "Si" (tasto D).

Vengono ripristinate le condizioni di prima accensione; tutti i parametri vengono resettati.

7. PRINCIPALI CARATTERISTICHE.

• Tensione di alimentazione: 120-230 V\~ ± 10% 50-60 Hz
  • Assorbimento massimo: 1 W
• Comandi frontali: "Esc", "▲", "▼", "Set"/"ok"
• Riserva di carica per l'orologio: circa 20 giorni, mediante batteria tampone al litio ricaricabile
  • Uscita: relè in scambio 8 A 230 V\~

• Carichi comandabili:

• carichi puramente resistivi -w : 8 A

• lampade ad incandescenza ⚙ : 800 W
• trasformatori a nucleo magnetico per lampade incandescenti a bassissima tensione (ad esempio, lampade alogene) : 800 W

VIMAR

• Non adatto al comando diretto di lampade fluorescenti
- Display a retroilluminazione temporizzata, attivata premendo uno dei quattro pulsanti
- Istruzioni in 5 lingue (italiano, inglese, francese, spagnolo, tedesco)
- Reset del dispositivo
- Errore orologio: minore di 1 s al giorno
- Numero interventi: max 35 al giorno (per un max di 245 interventi alla settimana)
- Intervallo minimo di ogni intervento: 1 minuto
- Programmi:
- 2 programmi completamente configurabili dall'utente (giornalieri/settimanali)
- 1 programma ridotto (1 intervento al giorno) e 1 programma ciclico (un periodo di accensione e uno di spegnimento ripetuti in continuazione)
- Funzione di blocco tastiera: possibilità di impostare una password con PIN a 3 cifre per bloccare l'accesso a tutte le funzioni dell'apparecchio e proteggerne i dati impostati e la programmazione.
- Numero di cicli manuali: 3.000
- Numero di cicli automatici: 100.000
- Tipo di apertura dei contatti: microdisconnessione
- Tipo di azione: 1BU
- Indice di tracking: PTI175
- Grado di inquinamento: 2 (normale)
- Grado di protezione: IP40
- Apparecchio di classe II:

• Temperatura di funzionamento: T40 (0 °C +40 °C)
- Temperatura ambiente durante il trasporto: -25 °C +60 °C
• Tensione impulsiva nominale: 4.000 V
- Classe e struttura del software: classe A

8. REGOLE D'INSTALLAZIONE.

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

Direttiva BT. Direttiva EMC. Norme EN 60730-1, EN 60730-2-7.

Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
