Type de produit	Inter horaire programmable électronique
Marque	Vimar
Modèle	14448.SL
Catégorie	Domotique
Alimentation	120-230 V~ ±10%, 50-60 Hz
Consommation maximale	1 W
Nombre de canaux	1 canal
Type de sortie	Relais inverseur 8 A, 230 V~
Dimensions (modules)	2 modules
Degré de protection	IP40
Classe d'appareil	Classe II
Plage de température de fonctionnement	0 °C à +40 °C
Réserve de marche de l'horloge	Environ 20 jours (batterie rechargeable au lithium)
Précision de l'horloge	< 1 s par jour
Programmes disponibles	Réduit, Cyclique, Progr_1, Progr_2 (personnalisables)
Nombre maximum d'opérations par jour	35
Intervalle minimum entre opérations	1 minute
Fonctions supplémentaires	Commande manuelle, mot de passe PIN 3 chiffres, rétroéclairage temporisé, langues (français, anglais, allemand, espagnol, italien)
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Blocage du clavier par mot de passe, microdéconnexion, conformité REACH et DEEE
Pièces détachées et réparabilité	Pièces non fournies. En cas de dysfonctionnement, contacter le service après-vente Vimar.
Informations générales	Notice en 5 langues. Réinitialisation possible en appuyant simultanément sur les 4 touches.

FOIRE AUX QUESTIONS - 14448.SL Vimar

Comment régler l'heure et la date sur l'inter horaire Vimar 14448.SL ?

Depuis l'écran de base, appuyez sur la touche D pour accéder au menu, puis sélectionnez Paramètres > Horloge. Utilisez les touches ▲ et ▼ pour ajuster les valeurs, puis confirmez avec OK.

Comment programmer un allumage et extinction automatiques ?

Accédez au menu Programmation et choisissez un programme (Réduit, Cyclique, Progr_1 ou Progr_2). Pour Progr_1 et Progr_2, vous pouvez définir jusqu'à 35 opérations par jour, avec des horaires précis pour chaque jour de la semaine.

Comment passer en mode manuel pour allumer ou éteindre la charge ?

Depuis l'écran de base, appuyez sur la touche B (▼) ou C (▲) pour basculer manuellement l'état de la sortie (on/off). Le mode de fonctionnement reste alors en manuel jusqu'à ce que vous le repassiez en automatique.

Que faire si j'oublie mon code PIN ?

Le code PIN à 3 chiffres est défini dans Paramètres > Mot de passe. Si vous l'oubliez, vous devez réinitialiser l'appareil en appuyant simultanément sur les quatre touches frontales (Esc, ▼, ▲, OK) et valider avec Oui. Attention, cela efface tous les réglages.

L'appareil peut-il commander des lampes LED ou fluorescentes ?

Le relais inverseur 8 A 230 V~ convient pour des charges résistives (8 A) et des lampes à incandescence (800 W). Pour les lampes fluorescentes, la notice indique que l'appareil n'est pas adapté à la commande directe. Utilisez un contacteur adapté si nécessaire.

Comment changer la langue d'affichage ?

Allez dans Paramètres > Langue. Choisissez parmi Italiano, English, Français, Español ou Deutsch. Les instructions à l'écran seront alors dans la langue sélectionnée.

Quelle est la signification des icônes sur l'écran ?

L'icône Progr_1 ou Progr_2 indique le programme actif, le jour de la semaine (Lun, Mar...), l'heure actuelle et l'état de la sortie (on/off). Un affichage comme 'Progr_1 →15:30' montre la prochaine commutation programmée.

L'inter horaire peut-il être utilisé en extérieur ?

Le degré de protection est IP40, ce qui signifie qu'il est protégé contre les corps solides de plus de 1 mm, mais pas contre l'eau. Il doit être installé à l'intérieur, dans un tableau électrique ou un boîtier adapté, à l'abri des intempéries.

Comment copier un programme d'une journée à l'autre ?

Dans le menu Programmation, sélectionnez le programme souhaité (Progr_1 ou Progr_2), puis choisissez Modifier. Une option Copier vous permet de copier les horaires d'un autre jour déjà configuré.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté (120-230 V~). L'écran dispose d'un rétroéclairage temporisé qui s'active en appuyant sur n'importe quelle touche. Si l'écran reste éteint, il est peut-être en veille ; appuyez sur une touche pour le réactiver.

MODE D'EMPLOI 14448.SL Vimar

Inter horaire programmable électronique

Inter horaire programmable électronique 17

Espace réservé pour noter les trois chiffres de votre numéro d'identification personnel (PIN) de l'éventuel mot de passe de protection.

(voir "Mot de passe", pag. 21)

TABLES Des matieres

1. Description 18
2. Domaine d'application.... 18
3. Vue frontale, vue commandes et display 19
4. Connexions.... 20
5. Utilisation de l'inter horaire programmable électronique

5.1. Fonctionnement 21 5.2. Paramètres 21 5.3. Programmation 22

1. Procédure de réinitialisation.... 22
2. Caractéristiques techniques 22
3. Règles d'installation 23
4. Conformité aux Normes 23

1. DESCRIPTION.

Horloge programmateur électronique journalière/hebdomadaire à 1 canal, 1 sortie par relais avec contacts inverseur 8 A 230 V\~, alimentation 120-230 V\~ 50-60 Hz - 2 modules.

2. Domaine d'application.

Appareil avec insertion et désintention automatique, à horaires pré-définis avec cycle quotidien/hebdomadaire, de charges électriques; particulièrement utile pour les installations de chauffage et de climatisation, d'irrigation, d'éclairage intérieur et extérieur, etc.

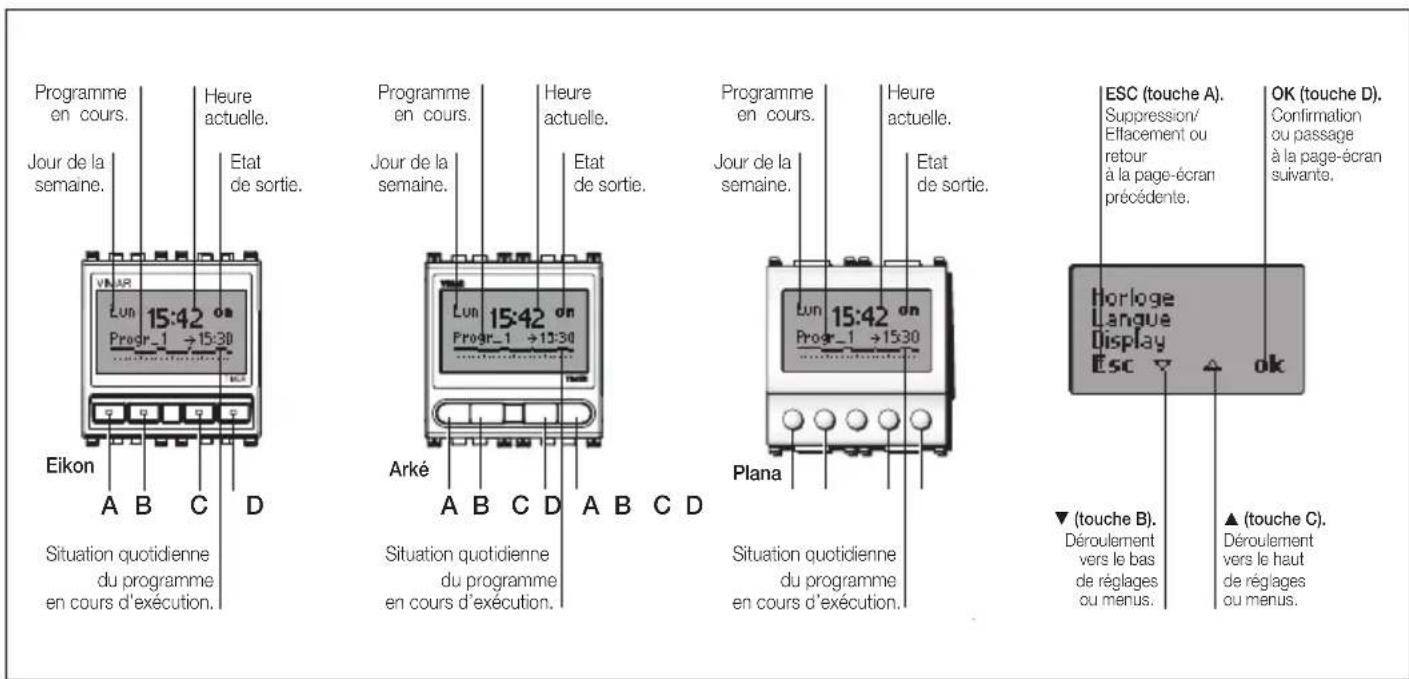

3. VUE Frontale, VUE commandes et display.

Programme en cours. Jour de la semaine. Eikon A B C D Heure actuelle. Etat de sortie. Lun 15:42 on Progr_1 →15:30 Arké Situation quotidienne du programme en cours d'exécution. Heure actuelle. Jour de la semaine. Heure actuelle. Etat de sortie. Lun 15:42 on Progr_1 →13:30 Plana Situation quotidienne du programme en cours d'exécution. Heure actuelle. Jour de la semaine. Heure actuelle. Etat de sortie. ESC (touche A). Suppression/ Effacement ou retour à la page-écran précédente. Horloge Langue Display Esc ▼ ok ▼ (touche B). Déroulement vers le bas de réglages ou menus. OK (touche D). Confirmation ou passage à la page-écran suivante. ▲ (touche C). Déroulement vers le haut de réglages ou menus.

1. CONNEXIONS (exemple).

U1 120~230V~ L N

VIMAR

5. Utilisation de l'inter horaire programmable electronique.

Pour effectuer le réglage de l'inter horaire programmable électronique, à partir de la page-écran de base de l'affichage, presser au choix l'une des quatre touches frontales.

• Les icônes ci-dessous s'affichent :
• "Esc" (touche A) : permet d'annuler la sélection.
• "▼" (touche B) : permet d'activer et de désactiver la charge contrôlée
• “▲” (touche C) : permet d'activer et de désactiver la charge contrôlée
• "Menù" (touche D) : permet d'accéder au menu "Fonctionnement".
• Presser “▼” (touche B): les lignes de menu “Paramètres” et “Programmation” s'affichent; avec “▲” (touche C) le menu défile vers le haut, avec “Esc” (touche A) on retourne au menu précédent.
• Presser "Ok" (touche D) pour valider.

5.1 FONCTIONNEMENT.

Permet de régler le fonctionnement de l'inter horaire programmable électronique en choisissant entre "Automatique" et "Manuel".

• AUTOMATIQUE.

Permet de régler le type de programme choisi (voir "Programma-tion", page 22).

• MANUEL.

Permet de régler la commande manuelle d'activation ou de désac-

tivation de la charge contrôlée. La même opération peut être effectuée avec “▼” (touche B) ou “▲” (touche C) dans la page-écran de base sur l'affichage.

5.2 PARAMETRES.

Permet les réglages de "Horloge", "Langue", "Display" et "Mot de passe".

• HORLOGE. Permet de régler la date et l'heure courantes.

• LANGUE.

Permet de régler la langue d'affichage de toutes les instructions, en choisissant Italiano, English, Français, Español ou Deutsch.

- DISPLAY.

Permet de choisir le type d'icône pour l'identification de l'état du relais et de régler le contraste de visualisation sur l'affichage.

• MOT DE PASSE.

Permet de régler, éditer ou désactiver un code secret d'accès (PIN) à trois chiffres qui, lorsqu'il est activé, sera demandé afin de pouvoir accéder aux modifications de fonctionnement, réglage et programmation.

Attention!

N'oubliez pas de prendre note du numéro du PIN dans l'espace spécialement prévu à cet effet PAGE 16.

5.3 PROGRAMMATION.

Permet le réglage de 4 programmes différents : "Réduit", "Cyclique", "Progr_1" (personnalisable) et "Progr_2" (personnalisable).

- REDUIT.

Permet un allumage et une extinction par jour.

- CYCLIQUE.

Permet de régler une période d'allumage et une période d'extinction se répétant continuellement.

Par exemple, en réglant "On hh mm 1.15" eT "Off hh mm 1.30", le contact répétera constamment en séquence "contact ON pendant 1 heure et 15 minutes – contact OFF pendant 1 heure et 30 minutes".

• PROGR_1 e PROGR_2.

Programmes personnalisés. Ils permettent le réglage de 2 programmes différents d'allumage et d'extinction pour chaque jour de la semaine, avec un maximum de 35 opérations par jour.

Validation "ok" (touche D) = menu déroulant avec réglages "Modifier", "Copier" e "Redésigner".

- Modifier.

Permet de régler ou de modifier le programme d'allumage et d'extinction, en effectuant le cas échéant une copie du programme d'un autre jour, quel qu'il soit.

- Copier.

Permet de copier le premier programme, déjà configuré par l'usager, dans le second programme à configurer.

- Redésigner

Permet de donner un nom ou de renommer le programme réglé.

6. Procedure de reinitialisation.

• Presser en même temps les quatre touches (touche A, touche B, touche C, touche D)
• Valider avec "Oui" (touche D).

Les conditions du premier allumage sont rétablies; tous les paramètres sont réinitialisés.

7. Caracteristiques techniques.

• Alimentation : 120-230 V\~ ± 10% 50-60 Hz - Absorption max : 1 W - Commandes frontales: "Esc", "▲", "▼", "Set"/"ok" - Réserve de charge pour l'horloge : 20 jours environ, avec batterie tampon rechargeable au lithium - Sortie : relais inverseur 8 A 230 V\~ - charges commandables :

• charges purement résistives - : 8 A
• lampes à incandescence ⚙ : 800 W
• transformateurs à noyau magnétique pour lampes à incandescence à très faible tension (par exemple, lampes halogènes) : 800 W

VIMAR

• Non adapté à la commande directe de lampes fluorescentes
• Visuel à éclairage par l'arrière temporisé, que vous activez en appuyant sur l'un des quatre poussoirs
• Instructions en 5 langues (italien, anglais, français, espagnol, allemand) • Réinitialisation du dispositif
• Précision horloge : < 1 s par jour
• Nombre d'opérations : max. 35 par jour (pour un max., de 245 opérations par semaine)
• Intervalle minimum de chaque intervention : 1 minute
• Programmes :
• 2 programmes complètement configurables par l'utilisateur (quotidiens/hebdomadaires)
• 1 programme réduit (1 opération par jour) et 1 programme cyclique (une période d'allumage et une période d'extinction se répétant continuellement)
• Fonction de blocage du clavier : possibilité d'installer un mot de passe avec PIN à 3 chiffres pour bloquer l'accès à toutes les fonctions de l'appareil et en protéger le données saisies et la programmation.
• Nombre de cycles manuels : 3.000
• Nombre de cycles automatiques : 100.000
• Type d'ouverture des contacts : microdéconnexion
• Type d'action: 1BU
• Indice de tracking: PTI175 • Degré de pollution : 2 (normal) • Degré de protection : IP40
• Appareil de classe II :

• Température de fonctionnement : T40 (0 °C +40 °C) • Température ambiante pendant le transport : -25 °C +60 °C - Impulsion de tension: 4.000 V - Classe et structure du logiciel: A

8. REGLES D'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
