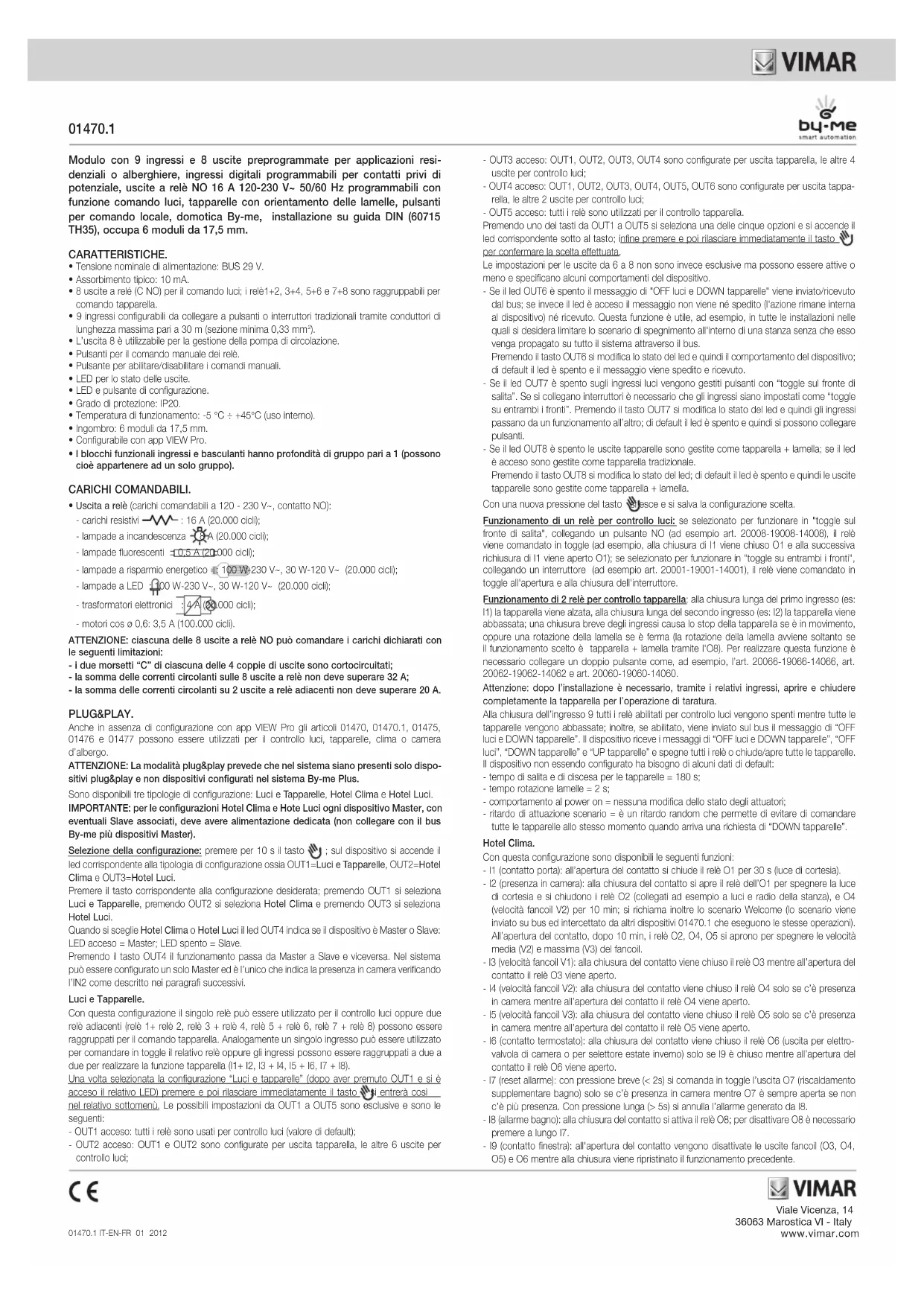

MANUALE UTENTE 01470.1 Vimar

Modulo con 9 ingressi e 8 uscite preprogrammate per applicazioni resi- denziali o alberghiere, ingressi digitali programmabili per contatti privi di potenziale, uscite a relè NO 16 A 120-230 V~ 50/60 Hz programmabili con funzione comando luci, tapparelle con orientamento delle lamelle, pulsanti per comando locale, domotica By-me, installazione su guida DIN (60715 TH35), occupa 6 moduli da 17,5 mm. CARATTERISTICHE.

• Tensione nominale di alimentazione: BUS 29 V.

• Assorbimento tipico: 10 mA.

• 8 uscite a relé (C NO) per il comando luci; i relè1+2, 3+4, 5+6 e 7+8 sono raggruppabili per comando tapparella.

• 9 ingressi configurabili da collegare a pulsanti o interruttori tradizionali tramite conduttori di lunghezza massima pari a 30 m (sezione minima 0,33 mm

• L’uscita 8 è utilizzabile per la gestione della pompa di circolazione.

• Pulsanti per il comando manuale dei relè.

• Pulsante per abilitare/disabilitare i comandi manuali.

• LED per lo stato delle uscite.

• LED e pulsante di configurazione.

• Grado di protezione: IP20.

• Temperatura di funzionamento: -5 °C ÷ +45°C (uso interno).

• Ingombro: 6 moduli da 17,5 mm.

• Configurabile con app VIEW Pro.

• I blocchi funzionali ingressi e basculanti hanno profondità di gruppo pari a 1 (possono cioè appartenere ad un solo gruppo). CARICHI COMANDABILI.

: 16 A (20.000 cicli); - lampade a incandescenza : 8 A (20.000 cicli); - lampade fluorescenti : 0,5 A (20.000 cicli); - lampade a risparmio energetico : 100 W-230 V~, 30 W-120 V~ (20.000 cicli); - lampade a LED : 100 W-230 V~, 30 W-120 V~ (20.000 cicli); - trasformatori elettronici : 4 A (20.000 cicli); - motori cos ø 0,6: 3,5 A (100.000 cicli). ATTENZIONE: ciascuna delle 8 uscite a relè NO può comandare i carichi dichiarati con le seguenti limitazioni: - i due morsetti “C” di ciascuna delle 4 coppie di uscite sono cortocircuitati; - la somma delle correnti circolanti sulle 8 uscite a relè non deve superare 32 A; - la somma delle correnti circolanti su 2 uscite a relè adiacenti non deve superare 20 A. PLUG&PLAY. Anche in assenza di configurazione con app VIEW Pro gli articoli 01470, 01470.1, 01475, 01476 e 01477 possono essere utilizzati per il controllo luci, tapparelle, clima o camera d’albergo. ATTENZIONE: La modalità plug&play prevede che nel sistema siano presenti solo dispo- sitivi plug&play e non dispositivi configurati nel sistema By-me Plus. Sono disponibili tre tipologie di configurazione: Luci e Tapparelle, Hotel Clima e Hotel Luci. IMPORTANTE: per le configurazioni Hotel Clima e Hote Luci ogni dispositivo Master, con eventuali Slave associati, deve avere alimentazione dedicata (non collegare con il bus By-me più dispositivi Master). Selezione della configurazione: premere per 10 s il tasto ; sul dispositivo si accende il led corrispondente alla tipologia di configurazione ossia OUT1=Luci e Tapparelle, OUT2=Hotel Clima e OUT3=Hotel Luci. Premere il tasto corrispondente alla configurazione desiderata; premendo OUT1 si seleziona Luci e Tapparelle, premendo OUT2 si seleziona Hotel Clima e premendo OUT3 si seleziona Hotel Luci. Quando si sceglie Hotel Clima o Hotel Luci il led OUT4 indica se il dispositivo è Master o Slave: LED acceso = Master; LED spento = Slave. Premendo il tasto OUT4 il funzionamento passa da Master a Slave e viceversa. Nel sistema può essere configurato un solo Master ed è l’unico che indica la presenza in camera verificando l’IN2 come descritto nei paragrafi successivi. Luci e Tapparelle. Con questa configurazione il singolo relè può essere utilizzato per il controllo luci oppure due relè adiacenti (relè 1+ relè 2, relè 3 + relè 4, relè 5 + relè 6, relè 7 + relè 8) possono essere raggruppati per il comando tapparella. Analogamente un singolo ingresso può essere utilizzato per comandare in toggle il relativo relè oppure gli ingressi possono essere raggruppati a due a due per realizzare la funzione tapparella (I1+ I2, I3 + I4, I5 + I6, I7 + I8). Una volta selezionata la configurazione “Luci e tapparelle” (dopo aver premuto OUT1 e si è acceso il relativo LED) premere e poi rilasciare immediatamente il tasto ; si entrerà così nel relativo sottomenù. Le possibili impostazioni da OUT1 a OUT5 sono esclusive e sono le seguenti: - OUT1 acceso: tutti i relè sono usati per controllo luci (valore di default); - OUT2 acceso: OUT1 e OUT2 sono configurate per uscita tapparella, le altre 6 uscite per controllo luci; - OUT3 acceso: OUT1, OUT2, OUT3, OUT4 sono configurate per uscita tapparella, le altre 4 uscite per controllo luci; - OUT4 acceso: OUT1, OUT2, OUT3, OUT4, OUT5, OUT6 sono configurate per uscita tappa- rella, le altre 2 uscite per controllo luci; - OUT5 acceso: tutti i relè sono utilizzati per il controllo tapparella. Premendo uno dei tasti da OUT1 a OUT5 si seleziona una delle cinque opzioni e si accende il led corrispondente sotto al tasto; infine premere e poi rilasciare immediatamente il tasto per confermare la scelta effettuata. Le impostazioni per le uscite da 6 a 8 non sono invece esclusive ma possono essere attive o meno e specificano alcuni comportamenti del dispositivo. - Se il led OUT6 è spento il messaggio di "OFF luci e DOWN tapparelle" viene inviato/ricevuto dal bus; se invece il led è acceso il messaggio non viene né spedito (l'azione rimane interna al dispositivo) né ricevuto. Questa funzione è utile, ad esempio, in tutte le installazioni nelle quali si desidera limitare lo scenario di spegnimento all'interno di una stanza senza che esso venga propagato su tutto il sistema attraverso il bus. Premendo il tasto OUT6 si modifica lo stato del led e quindi il comportamento del dispositivo; di default il led è spento e il messaggio viene spedito e ricevuto. - Se il led OUT7 è spento sugli ingressi luci vengono gestiti pulsanti con “toggle sul fronte di salita”. Se si collegano interruttori è necessario che gli ingressi siano impostati come “toggle su entrambi i fronti”. Premendo il tasto OUT7 si modifica lo stato del led e quindi gli ingressi passano da un funzionamento all’altro; di default il led è spento e quindi si possono collegare pulsanti. - Se il led OUT8 è spento le uscite tapparelle sono gestite come tapparella + lamella; se il led è acceso sono gestite come tapparella tradizionale. Premendo il tasto OUT8 si modifica lo stato del led; di default il led è spento e quindi le uscite tapparelle sono gestite come tapparella + lamella. Con una nuova pressione del tasto si esce e si salva la configurazione scelta. Funzionamento di un relè per controllo luci: se selezionato per funzionare in "toggle sul fronte di salita", collegando un pulsante NO (ad esempio art. 20008-19008-14008), il relè viene comandato in toggle (ad esempio, alla chiusura di I1 viene chiuso O1 e alla successiva richiusura di I1 viene aperto O1); se selezionato per funzionare in "toggle su entrambi i fronti", collegando un interruttore (ad esempio art. 20001-19001-14001), il relè viene comandato in toggle all'apertura e alla chiusura dell'interruttore. Funzionamento di 2 relè per controllo tapparella: alla chiusura lunga del primo ingresso (es: I1) la tapparella viene alzata, alla chiusura lunga del secondo ingresso (es: I2) la tapparella viene abbassata; una chiusura breve degli ingressi causa lo stop della tapparella se è in movimento, oppure una rotazione della lamella se è ferma (la rotazione della lamella avviene soltanto se il funzionamento scelto è tapparella + lamella tramite l'O8). Per realizzare questa funzione è necessario collegare un doppio pulsante come, ad esempio, l’art. 20066-19066-14066, art. 20062-19062-14062 e art. 20060-19060-14060. Attenzione: dopo l’installazione è necessario, tramite i relativi ingressi, aprire e chiudere completamente la tapparella per l’operazione di taratura. Alla chiusura dell’ingresso 9 tutti i relè abilitati per controllo luci vengono spenti mentre tutte le tapparelle vengono abbassate; inoltre, se abilitato, viene inviato sul bus il messaggio di “OFF luci e DOWN tapparelle”. Il dispositivo riceve i messaggi di “OFF luci e DOWN tapparelle”, “OFF luci”, “DOWN tapparelle” e “UP tapparelle” e spegne tutti i relè o chiude/apre tutte le tapparelle. Il dispositivo non essendo configurato ha bisogno di alcuni dati di default: - tempo di salita e di discesa per le tapparelle = 180 s; - tempo rotazione lamelle = 2 s; - comportamento al power on = nessuna modifica dello stato degli attuatori; - ritardo di attuazione scenario = è un ritardo random che permette di evitare di comandare tutte le tapparelle allo stesso momento quando arriva una richiesta di “DOWN tapparelle”. Hotel Clima. Con questa configurazione sono disponibili le seguenti funzioni: - I1 (contatto porta): all’apertura del contatto si chiude il relè O1 per 30 s (luce di cortesia). - I2 (presenza in camera): alla chiusura del contatto si apre il relè dell’O1 per spegnere la luce di cortesia e si chiudono i relè O2 (collegati ad esempio a luci e radio della stanza), e O4 (velocità fancoil V2) per 10 min; si richiama inoltre lo scenario Welcome (lo scenario viene inviato su bus ed intercettato da altri dispositivi 01470.1 che eseguono le stesse operazioni). All’apertura del contatto, dopo 10 min, i relè O2, O4, O5 si aprono per spegnere le velocità media (V2) e massima (V3) del fancoil. - I3 (velocità fancoil V1): alla chiusura del contatto viene chiuso il relè O3 mentre all’apertura del contatto il relè O3 viene aperto. - I4 (velocità fancoil V2): alla chiusura del contatto viene chiuso il relè O4 solo se c’è presenza in camera mentre all’apertura del contatto il relè O4 viene aperto. - I5 (velocità fancoil V3): alla chiusura del contatto viene chiuso il relè O5 solo se c’è presenza in camera mentre all’apertura del contatto il relè O5 viene aperto. - I6 (contatto termostato): alla chiusura del contatto viene chiuso il relè O6 (uscita per elettro- valvola di camera o per selettore estate inverno) solo se I9 è chiuso mentre all’apertura del contatto il relè O6 viene aperto. - I7 (reset allarme): con pressione breve (< 2s) si comanda in toggle l’uscita O7 (riscaldamento supplementare bagno) solo se c’è presenza in camera mentre O7 è sempre aperta se non c’è più presenza. Con pressione lunga (> 5s) si annulla l’allarme generato da I8. - I8 (allarme bagno): alla chiusura del contatto si attiva il relè O8; per disattivare O8 è necessario premere a lungo I7. - I9 (contatto finestra): all'apertura del contatto vengono disattivate le uscite fancoil (O3, O4, O5) e O6 mentre alla chiusura viene ripristinato il funzionamento precedente.Viale Vicenza, 14 36063 Marostica VI - Italy www.vimar.com 01470.1 IT-EN-FR 01 2012

Hotel Luci. Con questa configurazione sono disponibili le seguenti funzioni: - I1 (contatto porta): all’apertura del contatto si chiude il relè O1 per 30 s (luce di cortesia). - I2 (presenza in camera): alla chiusura del contatto si chiudono i relè O2 (collegato ad esempio a luci e radio della stanza), O4 e O5; si richiama inoltre lo scenario Welcome (lo scenario viene inviato su bus ed intercettato da altri dispositivi 01470.1 che eseguono le stesse operazioni). All’apertura del contatto, dopo 10 min, i relè O2, O3, O4, O5, O6 e O7 si aprono. - I3 (luce 1): alla chiusura del contatto viene comandato in toggle O3 (luce bagno) solo se c’è presenza in camera. - I4 (luce 2): alla chiusura del contatto viene comandato in toggle O4 (luce comodino A) solo se c’è presenza in camera. - I5 (luce 3): alla chiusura del contatto viene comandato in toggle O5 (luce comodino B) solo se c’è presenza in camera. - I6 (luce 4): alla chiusura del contatto viene comandato in toggle O6 (luce principale) solo se c’è presenza in camera - I7 (non disturbare + reset allarme): con pressione breve (< 2s) si attiva e si disattiva il relè O7 (non disturbare). Con pressione lunga (> 5s) si annulla l’allarme generato da I8. - I8 (tirante bagno): alla chiusura del contatto si attiva il relè O8 (allarme bagno). Per disattivare O8 è necessario premere a lungo I7. - I9 (pulsante luce off): alla chiusura del contatto si aprono i relè delle luci O3, O4, O5, O6 e si richiama lo scenario “OFF luci e DOWN tapparelle”. CONFIGURAZIONE CON APP VIEW PRO. Per tutti i dettagli si veda il manuale By-me Plus scaricabile dal sito www.vimar.com. GESTIONE MANUALE. La pressione del tasto abilita l’uso dei tasti (posizionati sul frontale del dispositivo) per l’attuazione dei relè; tutti i messaggi provenienti dal bus vengono ignorati. I led posti sotto ai tasti indicano sempre lo stato del relè con la relativa numerazione. ATTENZIONE: Nella configurazione Luci e Tapparelle, nel caso in cui sia stata collegata una tapparella a una coppia di relè, assicurarsi che tali relè siano stati impostati per funzionare come controllo tapparella e non per controllo luci. Comandi contemporanei dei relè potreb- bero danneggiare il motore della tapparella.

• Sia in plug&play nella configurazione Luci e Tapparelle, sia dopo la configurazione By-me, ogni relè che è stato impostato per il controllo luci (configurazione di default) viene comanda- to attraverso il tasto con la medesima numerazione.

• Sia in plug&play nella configurazione Luci e Tapparelle, sia dopo la configurazione By-me, i relè impostati a coppie per il controllo tapparella sono comandati dai tasti sul frontale con la stessa numerazione per la funzione di UP (), DOWN () e STOP con tempo di inversione nel passaggio da UP a DOWN. Ad esempio: la pressione lunga su OUT1 alza la tapparella collegata su O1/O2, la pressione lunga su OUT2 abbassa la tapparella collegata su O1/O2, la pressione breve su OUT1 o OUT2 ferma la tapparella oppure, se quest’ultima è ferma, ruota la lamella (se il funzionamento scelto è tapparella + lamella).

• In plug&play nella configurazione Hotel Clima ogni relè viene comandato attraverso il tasto con la medesima numerazione tranne le uscite 3,4,5 che sono interbloccate per non dan- neggiare il fancoil.

• In plug&play nella configurazione Hotel Luci ogni relè viene comandato attraverso il tasto con la medesima numerazione. In funzionamento non manuale la pressione dei tasti di attuazione dei relè viene ignorata. REGOLE DI INSTALLAZIONE.

• L’installazione deve essere effettuata da personale qualificato con l’osservanza delle dispo- sizioni regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

• Le 4 coppie di uscite a relè sono separate tra loro mediante un isolamento funzionale a 250 V~ e non da un doppio isolamento; a fronte di ciò, ad esempio, non collegare un circuito SELV ad un’uscita che sia adiacente ad un’altra connessa alla rete di alimentazione a 230 V~.

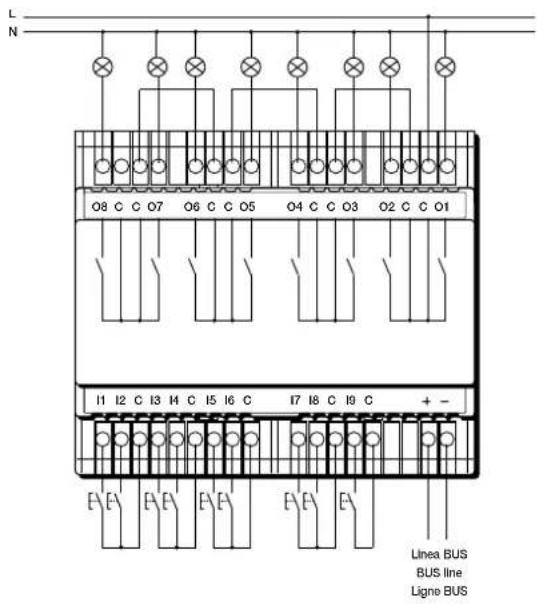

• I circuiti di alimentazione delle uscite a relè devono essere protetti contro le sovracorrenti da dispositivi o fusibili con potere di interruzione nominale di 1500 A oppure interruttori automa- tici tipo C, con correnti nominali non superiori a 16 A. Per le possibili installazioni si veda SI-Schemi Installativi presente su www.vimar.com -> Prodotti -> Catalogo online in corrispondenza del codice articolo. CONFORMITÀ NORMATIVA. Direttiva BT. Direttiva EMC. Norme EN 60669-2-5, EN 50491. Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo. RAEE - Informazione agli utilizzatoriIl simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Module with 9 inputs and 8 preprogrammed outputs for residential or hotel applications, programmable digital inputs for potential-free contacts, N/O relay outputs 16 A 120-230 V~ 50/60 Hz programmable with control function for lights, roller shutters with slat orientation, push-buttons for local control, By-me home automation system, installation on DIN rails (60715 TH35), occu- pies 6 modules size 17.5 mm. FEATURES.
