Type de produit	Module domotique avec 9 entrées et 8 sorties
Marque	Vimar
Modèle	01470.1
Tension nominale d'alimentation	BUS 29 V
Absorption typique	10 mA
Nombre de sorties relais	8 sorties à relais NO 16 A 120-230 V~ 50/60 Hz
Nombre d'entrées numériques	9 entrées configurables pour contacts sans potentiel
Longueur max des conducteurs d'entrée	30 m (section min 0,33 mm²)
Indice de protection	IP20
Température de fonctionnement	-5 °C à +45 °C (usage intérieur)
Dimensions (L x H x P)	105 x 90 x 60 mm (6 modules de 17,5 mm)
Installation	Sur rail DIN (60715 TH35), occupe 6 modules de 17,5 mm
Compatibilité	Centrales By-me 21509 et EasyTool Professional
Configurations Plug&Play	Éclairage et Stores, Clima Hôtel, Éclairage Hôtel
Charges commandées - résistives	16 A (20 000 cycles)
Charges commandées - lampes à incandescence	8 A (20 000 cycles)
Charges commandées - lampes fluorescentes	10,5 A (20 000 cycles)
Charges commandées - lampes LED	100 W à 230 V~, 30 W à 120 V~ (20 000 cycles)
Charges commandées - moteurs cos φ 0,6	3,5 A (100 000 cycles)
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs
Sécurité	Installation par personnel qualifié, protection contre surintensités (disjoncteur 16 A max), ne pas relier circuit SELV à une sortie adjacente au 230 V~
Informations générales	REACH (traces de plomb), DEEE recyclage

FOIRE AUX QUESTIONS - 01470.1 Vimar

Comment configurer le module en mode Plug&Play pour l'éclairage et les stores ?

Appuyez sur la touche CONF pendant 10 secondes jusqu'à ce que la LED OUT1 s'allume. Appuyez sur OUT1 pour sélectionner 'Éclairage et Stores'. Ensuite, appuyez brièvement sur la touche CONF pour accéder au sous-menu et choisissez le nombre de stores (OUT1 à OUT5). Confirmez en appuyant brièvement sur CONF.

Quelles sont les charges maximales commandables par chaque sortie relais ?

Chaque sortie relais NO peut commander jusqu'à 16 A en charge résistive, 8 A pour lampes à incandescence, 10,5 A pour fluorescentes, 100 W (230 V~) pour LED et économie d'énergie, 4 A pour transformateurs électroniques, et 3,5 A pour moteurs cos φ 0,6. Attention, le courant total sur les 8 sorties ne doit pas dépasser 32 A.

Comment raccorder un double bouton pour commander un store ?

Utilisez deux entrées adjacentes (ex: I1 et I2) et reliez un double bouton (art. 20066, etc.). La première entrée commande la montée (appui long) et la seconde la descente (appui long). Un appui bref arrête le store ou fait tourner les lamelles si configuré. Après installation, effectuez un cycle complet d'ouverture et fermeture pour l'étalonnage.

Le module peut-il être utilisé avec des interrupteurs traditionnels ?

Oui, les entrées numériques acceptent des contacts sans potentiel issus d'interrupteurs ou boutons traditionnels. La longueur maximale des conducteurs est de 30 m avec une section minimale de 0,33 mm².

Que faire si la LED de configuration ne s'allume pas ?

Vérifiez l'alimentation BUS (29 V) et la connexion à la centrale By-me. Assurez-vous que le bouton CONF est enfoncé pendant 10 secondes. Si le problème persiste, consultez le manuel By-me Plus sur www.vimar.com.

Comment activer la commande manuelle des relais ?

Appuyez sur la touche CONF une fois (pas d'appui long). La LED correspondante s'allume et les touches OUT1 à OUT8 permettent de commander chaque relais manuellement. En mode manuel, les messages du bus sont ignorés. Pour revenir en mode automatique, appuyez à nouveau sur CONF.

Quels types de configurations Plug&Play sont disponibles ?

Trois configurations : 'Éclairage et Stores' (par défaut), 'Clima Hôtel' (gestion climatisation et présence), et 'Éclairage Hôtel' (gestion éclairage chambre d'hôtel). La sélection se fait via le menu de configuration (appui long sur CONF).

Quelle est la température de fonctionnement du module ?

Le module fonctionne de -5 °C à +45 °C, en usage intérieur uniquement. L'indice de protection est IP20.

Comment installer le module sur rail DIN ?

Le module occupe 6 modules de 17,5 mm (largeur totale 105 mm). Il se fixe sur un rail DIN 60715 TH35. L'installation doit être réalisée par un personnel qualifié, avec protection contre les surintensités (disjoncteur 16 A max).

Que faire en cas de dysfonctionnement ou de besoin de réinitialisation ?

Vérifiez les connexions BUS et l'alimentation. Si le module ne répond plus, vous pouvez le réinitialiser en coupant l'alimentation BUS pendant quelques secondes. Pour une réinitialisation complète, reportez-vous au manuel By-me Plus. En cas de doute, contactez le support Vimar.

MODE D'EMPLOI 01470.1 Vimar

Module avec 9 entrées et 8 sorties pré-programmées pour les secteurs résidentiels et hôteliers, entrées numériques programmables pour contacts sans potentiel, sorties à relais NO 16 A 120-230 V\~ 50/60 Hz programmables avec fonction commande éclairage, stores avec orientation des lamelles, boutons pour commande locale, domotique By-me, installation sur rail DIN (60715 TH35), occupe 6 modules de 17,5 mm.

Caractéristiques.

• Tension nominale d'alimentation: BUS 29 V • Absorption typique: 10 mA - 8 sorties à relais (C NO) pour la commande d'éclairage; les relais 1+2, 3+4, 5+6 et 7+8 peuvent être regroupés pour la commande stores. - 9 entrées configurables à raccorder à des boutons ou à des interrupteurs traditionnels à travers des conducteurs d'une longueur maximale de 30 m (section minimum 0,33 mm²). - La sortie 8 permet de commander la pompe de circulation.

- Boutons pour la commande manuelle des relais.

- Bouton pour valider/désactiver les commandes manuelles.

- Led d'état des sorties.

• Led et bouton de configuration.

- Indice de protection: IP20.

- Température de fonctionnement: -5^ ÷ +45^ (usage intérieur).

- Encombrement: 6 modules de 17,5 mm

- Compatible avec les centrales By-me 21509 et EasyTool Professional.

- Les blocs fonctionnels entrées et basculants peuvent être associés à 1 groupe (peuvent faire partie d'un seul groupe).

Charges commandées.

- Sortie à relais (charges commandées à 120 - 230 V\~ contact NO);

- charges résistives—: 16 A (20 000 cycles);

- lampes à incandescence : 8-A (20 000 cycles);

- lampes fluorescentes = 10.5 A (20,000 cycles);

- lampes à économie d'énergie : 100 W-230 V\~, 30 W-120 V\~ (20.000 cycles);

- lampes à leds : 100 W-230 V\~, 30 W-120 V\~ (20.000 cycles);

- transformateurs électroniques : 4 A (20 000 cycles);

- Moteurs cos ø 0,6 : 3,5 A (100 000 cycles).

ATTENTION: chacune des 8 sorties à relais NO peut commander les charges déclarées avec les limites suivantes:

• les deux bornes «C» de chacun des 4 couples de sorties sont en court-circuit;
• la somme des courants circulant sur les 8 sorties à relais ne doit pas dépasser 32 A;
• la somme des courants circulant sur 2 sorties à relais adjacentes ne doit pas dépasser 20 A.

Plug&play.

En l'absence de configuration de l'appli VIEW Pro, les articles 01470, 01470.1, 01475, 01476 et 01477 permettent de commander l'éclairage, les stores, la climatisation ou une chambre d'hôtel.

ATTENTION : Pour la modalité plug&play, le système ne devra présenter que des dispositifs plug&play et non pas des dispositifs configurés pour le système By-me Plus.

Disponibilité de trois types de configuration: Éclairage et Stores, Clima Hôtel et Éclairage Hôtel.

IMPORTANT: pour les configurations Clima Hôtel et Éclairage Hôtel, chaque dispositif Maître, avec éventuellement des dispositifs Esclave associés, doit disposer d'une alimentation dédiée (ne pas brancher plusieurs dispositifs Maître sur le bus By-me).

Sélection de la configuration: appuyer 10 s sur la touche; la led correspondant au type de configuration s'allume sur le dispositif, à savoir OUT1=Éclairage et Stores, OUT2=Clima Hôtel et OUT3=Éclairage Hôtel.

Appuyer sur la touche correspondant à la configuration choisie; appuyer sur OUT1 pour sélectionner Éclairage et Stores, appuyer sur OUT2 pour sélectionner Clima Hôtel et appuyer sur OUT3 pour sélectionner Éclairage Hôtel.

Si le choix porte sur Clima Hôtel ou sur Éclairage Hôtel, la lod OUT4 indique si le dispositif est Maître ou Esclave : LED allumée = Maître; LED éteinte = Esclave.

En appuyant sur la touche OUT4, le fonctionnement passe de Maître à Esclave et vice versa. Le système n'accepte qu'un seul dispositif Maître, qui sera le seul à indiquer la présence dans la chambre, en vérifiant l'IN2 selon la description fournie aux paragraphes suivants.

Éclairage et stores.

Selon cette configuration, chaque relais peut être utilisé seul pour commander l'éclairage ou deux relais adjacents (relais 1+ relais 2, relais 3 + relais 4, relais 5 + relais 6, relais 7 + relais 8) peuvent être regroupées pour commander les stores. De même, une seule entrée peut être utilisée pour commander en toggie le relais correspondant ou les entrées peuvent être regroupées deux à deux pour obtenir la fonction stores (11+ 12, 13 + 14, 15 + 16, 17 + 18).

Après avoir sélectionné la configuration « Éclairage et stores » (après avoir appuyé sur OUT1 avec allumage de la led correspondante), appuyer sur la touche (en la relâcher immédiatement; ceci permet d'accéder au sous-menu correspondant.

Les réglages possibles de OUT1 à OUT5 sont exclusifs et sont les suivants:

- OUT1 allumée: tous les relais sont utilisés pour la commande de l'éclairage (valeur par défaut);

• OUT2 allumée: OUT1 et OUT2 sont configurées pour la sortie stores, les 6 autres sorties pour la commande d'éclairage;
• OUT3 allumée: OUT1, OUT2, OUT3, OUT4 sont configurées pour la sortie stores, les 4 autres sorties pour la commande d'éclairage;
• OUT4 allumée: OUT1, OUT2, OUT3, OUT4, OUT5, OUT6 sont configurées pour la sortie stores, les 2 autres sorties pour la commande d'éclairage;
• OUT5 allumée: tous les relais sont utilisés pour la commande des stores.

Appuyer sur une des touches de OUT1 à OUT5 pour sélectionner l'une des 5 options; la led correspondante présente sous la touche s'allume; appuyer ensuite sur la touche dans la relâcher immédiatement pour confirmer le choix effectué.

Les réglages pour les sorties de 6 à 8 ne sont pas exclusifs. Elles peuvent être actives ou non et elles désignent certains comportements du dispositif.

• Si la led OUT6 est éteinte, le bus envoie/reçoit le message «OFF éclairage et DOWN stores»; si la led est allumée, le message ne sera ni envoyé (l'action reste à l'intérieur du dispositif) ni reçu. Cette fonction est utile, par exemple, pour toutes les installations sur lesquelles il est prévu de limiter le scénario d'extinction des lumières d'une pièce sans propager cette action sur tout le système à travers le bus. En appuyant sur la touche OUT6, on modifie l'état de la led et par conséquent le comportement du dispositif; par défaut, la led est éteinte et le bus envoie et reçoit le message.
• Si la led OUT7 est éteinte, les boutons des entrées éclairage sont commandés comme «toggle en montée». Pour relier plusieurs interrupteurs, les entrées doivent être configurées comme «toggle en montée et descente». En appuyant sur la touche OUT7, on modifie l'état de la led et par conséquent, les entrées passent d'un mode de fonctionnement à l'autre; par défaut, la led est éteinte et il est possible de relier des boutons.
• Si la led OUT8 est éteinte, les sorties stores sont commandées comme store + lamelle; si la led est allumée, elles sont commandées comme store traditionnel.

En appuyant sur la touche OUT8, on modifie l'état de la led; par défaut, la led est éteinte et les sorties stores sont commandées comme store + lamelle.

Il suffit de rappuyer sur la touche pour sortir et sauvegarder la configuration choisie.

Fonctionnement d'un relais pour la commande d'éclairage: s'il est sélectionné pour fonctionner en «toggle en montée», en reliant un bouton NO (par exemple art. 20008-19008-14008), le relais sera commandé on toggle (par exemple, O1 se ferme à la fermeture de I1 et O1 s'ouvre lorsque I1 se referme); s'il est sélectionné pour fonctionner en «toggle en montée et descente», en reliant un interrupteur (par exemple art. 20001-19001-14001), le relais est commandé en toggle à l'ouverture et à la fermeture de l'interrupteur.

Fonctionnement de 2 relais pour la commande des stores: en appuyant longuement sur la commande de fermeture de la première entrée (par ex: I1) le store s'ouvre, en appuyant longuement sur la commande de fermeture de la deuxième entrée (par ex: I2) le store descend; un appui bref sur les commandes d'entrée provoque l'arrêt du store s'il montait ou descendait, ou une rotation des lamelles s'il était à l'arrêt (la rotation des lamelles a lieu uniquement si le mode de fonctionnement choisi correspond à store + lamelle à travers l'O8). Pour obtenir cette fonction, relier un double bouton, comme par exemple l'art. 20066-19066-14066, l'art. 20062-19062-14062 et l'art. 20060-19060-14060.

Attention: une fois l'installation terminée, ouvrir et fermer complètement le store à travers les entrées correspondantes afin de procéder à son étalonnage.

Lorsque l'entrée 9 se ferme, tous les relais validés pour la commande d'éclairage sont éteints alors que tous les stores descendent; le message de «OFF éclairage et DOWN stores» est envoyé sur le bus. Le dispositif reçoit les messages de «OFF éclairage et DOWN stores», «OFF éclairage», «DOWN stores» et «UP stores» et était tous les relais ou ferme/ouvre tous les stores.

Du fait qu'il n'est pas configuré, le dispositif a besoin de certaines donnée par défaut:

- temps de montée et de descente pour les stores = 180 s;

• temps tourner les lamelles = 2 s;
• comportement à la mise en marche = l'état des actionneurs ne subit aucune modification;
• retard d'activation scénario = il s'agit d'un retard random qui évite de commander simultanément tous les stores au moment où arrive une demande de «DOWN stores».

Clima hôtel

Cette configuration permet de disposer des fonctions suivantes:

• I1 (contact porte); à l'ouverture du contact, le relais O1 se ferme 30 s (éclairage de courtoisie).
• I2 (présence dans la chambre): à la fermeture du contact, le relais O1 s'ouvre pour éteindre l'éclairage de courtoisie et les relais O2 (reliés par exemple à éclairage et radio de la pièce) et O4 (vitesse ventilateur V2) se ferment 10 min; le scénario Welcome est rappelé (le scénario est envoyé sur le bus et intercepté par d'autres dispositifs 01470.1 qui effectuent les mêmes opérations). Au bout de 10 min, à l'ouverture du contact, les relais O2, O4, O5 s'ouvrent pour éteindre les vitesses moyenne (V2) et maximale (V3) du ventilateur.
• I3 (vitesse ventilateur V1): à la fermeture du contact, le relais O3 se ferme alors qu'à l'ouverture du contact, le relais O3 s'ouvre.
• I4 (vitesse ventilateur V2): à la fermeture du contact, le relais O4 se ferme uniquement en cas de présence dans la chambre, alors qu'à l'ouverture du contact, le relais O4 s'ouvre.
• I5 (vitesse ventilateur V3): à la fermeture du contact, le relais O5 se ferme uniquement en cas de présence dans la chambre, alors qu'à l'ouverture du contact, le relais O5 s'ouvre.
• I6 (contact thermostat): à la fermeture du contact, le relais O6 (sortie pour électrovanne de chambre ou pour sélecteur été/hiver) se ferme uniquement si I9 est fermé, alors qu'à l'ouverture du contact, le relais O6 s'ouvre.
• 17 (réinitialisation alarme): appuyer rapidement (< 2s) pour commander en toggle la sortie O7 (chauffage supplémentaire salle de bains) uniquement en cas de présence dans la chambre; O7 est toujours ouvert dès que la chambre est vide. Appuyer et garder le doigt dessus (> 5s)

pour annuler l'alarme déclenchée par 18.

• 18 (alarme salle de bains): à la fermeture du contact, le relais O8 s'enclenche; pour désactiver O8, appuyer et garder le doigt sur 17.
• 19 (contact fenêtre): à l'ouverture du contact, les sorties ventilateur (O3, O4, O5) et O6 sont désactivées alors qu'à la fermeture, le fonctionnement précédent est rétabli.

Éclairage hôtel.

Cette configuration permet de disposer des fonctions suivantes:

• I1 (contact porte): à l'ouverture du contact, le relais O1 se ferme 30 s (éclairage de courtoisie).
• I2 (présence dans la chambre): à la fermeture du contact, les relais O2 (reliés par exemple à éclairage et radio de la pièce), O4 et O5 se ferment; le scénario Welcome est rappelé (le scénario est envoyé sur le bus et intercepté par d'autres dispositifs 01470.1 qui effectuent les mêmes opérations). Au bout de 10 min, à l'ouverture du contact, les relais O2, O3, O4, O5, O6 et O7 s'ouvrent.
• 13 (éclairage 1): à la fermeture du contact, O3 (éclairage salle de bains) est commandé en toggle uniquement en cas de présence dans la chambre.
• 14 (éclairage 2): à la fermeture du contact, O4 (éclairage chevet A) est commandé en toggle uniquement en cas de présence dans la chambre.
• 15 (éclairage 3): à la fermeture du contact, O5 (éclairage chevet B) est commandé en toggle uniquement en cas de présence dans la chambre.
• 16 (éclairage 4): à la fermeture du contact. O6 (éclairage principal) est commandé en toggle uniquement en cas de présence dans la chambre.
• 17 (ne pas déranger + réinitialisation alarme): en appuyant brièvement (< 2s), le relais O7 (ne pas déranger) s'active et se désactive. Appuyer et garder le doigt dessus (> 5s) pour annuler l'alarme déclenchée par 18.
• 18 (tirette salle de bains): à la fermeture du contact, le relais O8 (alarme salle de bains) s'enclenche. Pour désactiver O8, appuyer en gardant le doigt sur 17.
• 19 (bouton éclairage off): à la fermeture du contact, les relais des points d'éclairage O3, O4, O5, O6 s'ouvrent et le scénario «éclairage OFF et stores DOWN» est rappelé.

Pour des informations détaillées, consulter le manuel By-me Plus à télécharger sur le site www. vimar. com.

Gestion manuelle.

Appuyer sur la touche pour valider les touches d'activation des relais (présentes sur le bandeau avant du dispositif); tous les messages provenant du bus sont ignorés. Les leds présentes sous les touches indiquent toujours l'état du relais et son numéro.

ATTENTION: Pour la configuration Éclairage et Stores, si un store a été raccordé à un couple de relais, s'assurer que ces relais ont bien été programmés pour commander les stores et non pas l'éclairage. Le fait de commander simultanément les relais pourrait endommager le moteur du store.

• Qu'ils aient été configurés en plug&play pour Éclairage et Stores ou après la configuration By-me, chaque relais programmé pour la commande d'éclairage (configuration par défaut) répond à la touche portant le même numéro.
• Qu'ils aient été configurés en plug&play ou après la configuration By-me, les relais programmés par couple pour la commande des stores répondent aux touches présentes sur le bandeau qui portent le même numéro pour la fonction UP (▲), DOWN (▼) et STOP, avec un temps d'inversion en passant de UP à DOWN. Par exemple : garder le doigt sur OUT1 pour soulever le store raccordé sur O1/O2, garder le doigt sur OUT2 pour baisser le store raccordé sur O1/O2, appuyer brièvement sur OUT1 ou sur OUT2 pour bloquer le store ou, si ce dernier est fermé, tourner la lamelle (si le fonctionnement choisi est store + lamelle).
• En plug&play pour la configuration Clima Hôtel, chaque relais est commandé par la touche à travers la même numération, à l'exception des sorties 3, 4, 5 qui sont interverrouillées pour ne pas endommager les ventilateurs.
• En plug&play pour la configuration Éclairage Hôtel, chaque relais est commandé par la touche à travers la même numération. En fonctionnement non manuel, la pression des touches d'activation des relais est ignorée.

Règles d'installation.

• L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
• Les 4 couples de sorties à relais sont séparés l'un de l'autre par une isolation fonctionnelle à 250 V\~ et non pas par une double isolation : par conséquent, ne pas relier un circuit SELV à une sortie adjacente à une autre connectée au réseau d'alimentation à 230 V\~.
• Les circuits d'alimentation des sorties à relais doit être protégés contre les surintensités par des dispositifs ou des fusibles avec pouvoir d'interruption nominal de 1500 A ou des interrupteurs automatiques type C, avec courants nominaux non supérieurs à 16 A. Pour les possibles installation, voir SI-Diagrams de connexion sur le site www. vimar. com -> Produits -> Catalogue produits et code de l'article.

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'omballage, indique que le produit en fin de vie doit être collecte séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revondour lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revondours dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à évitar les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

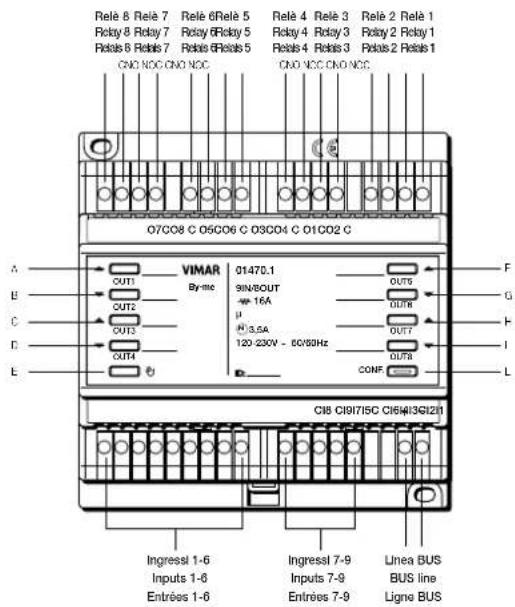

VISTA FRONTALE E COLLEGAMENTI - FRONT VIEW AND CONNECTIONS - VUE DE FACE ET RACCORDEMENTS.

Relé 8 Relé 7 Relé 6 Relé 5 Relé 4 Relé 3 Relé 2 Relé 1 Rctay 8 Rctay 7 Rctay 6 Rctay 5 Rctay 4 Rctay 3 Rctay 2 Rctay 1 Rctas 6 Rctas 7 Rctas 6 Rctas 5 Rctas 4 Rctas 3 Rctas 2 Rctas 1 CNQ NOC CNQ NOC O7CO8 C O5CO6 C O3CO4 C O1CO2 C VIMAR By rme 01470.1 9IN/SOUT -16A μ R3.5A 120 230V - 60/60Hz OUTS OUTS OUT OUT CONF. F G H I L CIB C19715C C164I3G211 Ingressl 1-6 Inputs 1-6 Entrées 1-6 Ingressl 7-9 Inputs 7-9 Entrées 7-9 Linea BUS BUS line Ligne BUS

A: Led e Pulsante attuazione role 1 - LED and button to actuate relay 1 - Led ot bouton activation roleis 1.

B: Led e Pulsante attuazione rele 2 - LED and button to actuate relay 2 - Led et bouton activation relais 2.

C: Led e Pulsante attuazione relè 3 - LED and button to actuate relay 3 - Led et bouton activation relais 3.

D: Led e Pulsante attuazione relè 4 - LED and button to actuate relay 4 - Led et bouton activation relais 4.

N. B.: À l'intérieur de chaque couple de relais, les deux bornes sont reliées ensemble.

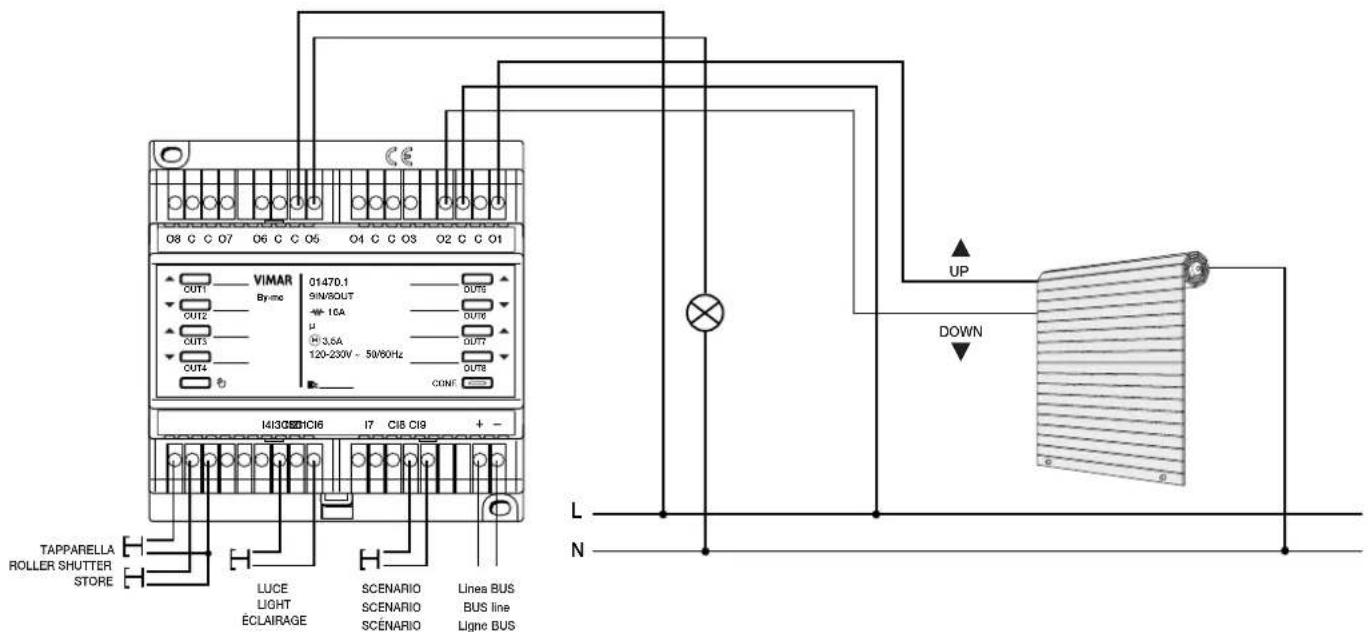

ESEMPIO DI COLLEGAMENTO PLUG&PLAY: PULSANTE I1 CHE COMANDA O1, DOPPIO PULSANTE I5 E I6 PER COMANDO TAPPARELLA O5 + O6, PULSANTE COLLEGATO SU I9 PER LO SCENARIO DI SPEGNIMENTO.

EXAMPLE OF PLUG&PLAY CONNECTION: I1 PUSH-BUTTON THAT CONTROLS O1, DOUBLE PUSH-BUTTON I5 AND I6 FOR ROLLER SHUTTER CONTROL O5 + O6, PUSH-BUTTON CONNECTED ON I9 FOR THE SWITCH-OFF SCENARIO.

EXEMPLE DE RACCORDEMENT PLUG&PLAY : BOUTON I1 QUI COMMANDE O1, DOUBLE BOUTON I5 ET I6 POUR COMMANDE STORE O5 + O6, BOUTON RELIÉ SUR I9 POUR LE SCÉNARIO D'EXTINCTION.

VIMAR 01470.1 5N/SOUT 1CA 3.6A 120-230V - 50/60Hz OUT8 OUT9 OUT10 OUT11 OUT12 OUT13 OUT14 OUT15 OUT16 OUT17 OUT18 CONF I413GDCIC16 I7 C18 C19 + - LUCE LIGHT ÉCLAIRAGE SCENARIO SCENARIO SCENARIO Lines BUS BUS line Ligne BUS TAPPARELLA ROLLER SHUTTER STORE UP DOWN L N
