Powerline 2 - Cargador de batería ANSMANN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de pilas
Marca	Ansmann
Modelo	Powerline 2
Alimentación	100-240 V CA, 50/60 Hz, máx. 70 mA
Corriente de carga	70 mA por acumulador
Capacidad de carga máxima	420 mAh por acumulador
Tipos de acumuladores compatibles	NiMH y NiCd 9 V (tensión nominal 8,4 V)
Número de compartimentos	2, carga individual
Indicación de estado	LED multicolor por compartimento: rojo (carga), verde (lleno), rojo parpadeante (defectuoso)
Protecciones	Supervisión de tensión (-dU), temporizador de seguridad, detección de acumulador defectuoso, protección contra inversión de polaridad
Funciones	Carga inteligente, carga pulsada de mantenimiento, arranque automático
Uso mundial	Sí, compatible 100-240 V
Garantía	3 años
Mantenimiento y limpieza	Limpiar con un paño seco, desconectar antes del mantenimiento
Seguridad	No abrir, proteger de la humedad, usar solo acumuladores adecuados

Preguntas frecuentes - Powerline 2 ANSMANN

¿Qué tipos de acumuladores puedo cargar con el Powerline 2?

Puede cargar acumuladores NiMH y NiCd 9 V con una tensión nominal de 8,4 V. Nunca use otros tipos de pilas (alcalinas, litio, etc.) bajo riesgo de explosión.

¿Cómo conectar el enchufe de red?

Coloque el enchufe de red sobre los dos contactos del cargador y presiónelo hasta que encaje de forma audible. Para retirarlo, presione la lengüeta de bloqueo con un bolígrafo y tire.

¿Qué significan los indicadores LED?

LED rojo fijo: carga en curso. LED verde fijo: acumulador cargado, paso a carga de mantenimiento. LED rojo parpadeante: acumulador defectuoso.

¿Puedo cargar un solo acumulador a la vez?

Sí, cada compartimento se supervisa de forma independiente. Puede cargar uno o dos acumuladores sin un orden concreto.

¿El cargador es adecuado para uso en todo el mundo?

Sí, funciona con una tensión de entrada de 100-240 V CA, 50/60 Hz. Solo necesita cambiar el enchufe de red según el país.

¿Cómo saber si un acumulador está defectuoso?

El LED parpadea en rojo. Retire el acumulador y no lo recargue. Reemplácelo por uno nuevo.

¿Cuál es la capacidad máxima recomendada de los acumuladores?

La corriente de carga es de 70 mA, por lo tanto la capacidad máxima recomendada es de 420 mAh para una carga de aproximadamente 7 horas.

¿Puedo dejar los acumuladores en carga después de que estén llenos?

Sí, el cargador cambia automáticamente a carga pulsada de mantenimiento (LED verde) para mantener la carga sin sobrecarga.

¿Qué hacer si el cargador no funciona?

Verifique el enchufe de red, conecte correctamente el enchufe y asegúrese de usar acumuladores compatibles. Si los LED no se encienden, contacte al servicio postventa.

¿Cómo mantener el cargador?

Desconéctelo antes de cualquier limpieza. Use un paño seco para limpiar los contactos. Nunca use agua ni productos químicos.

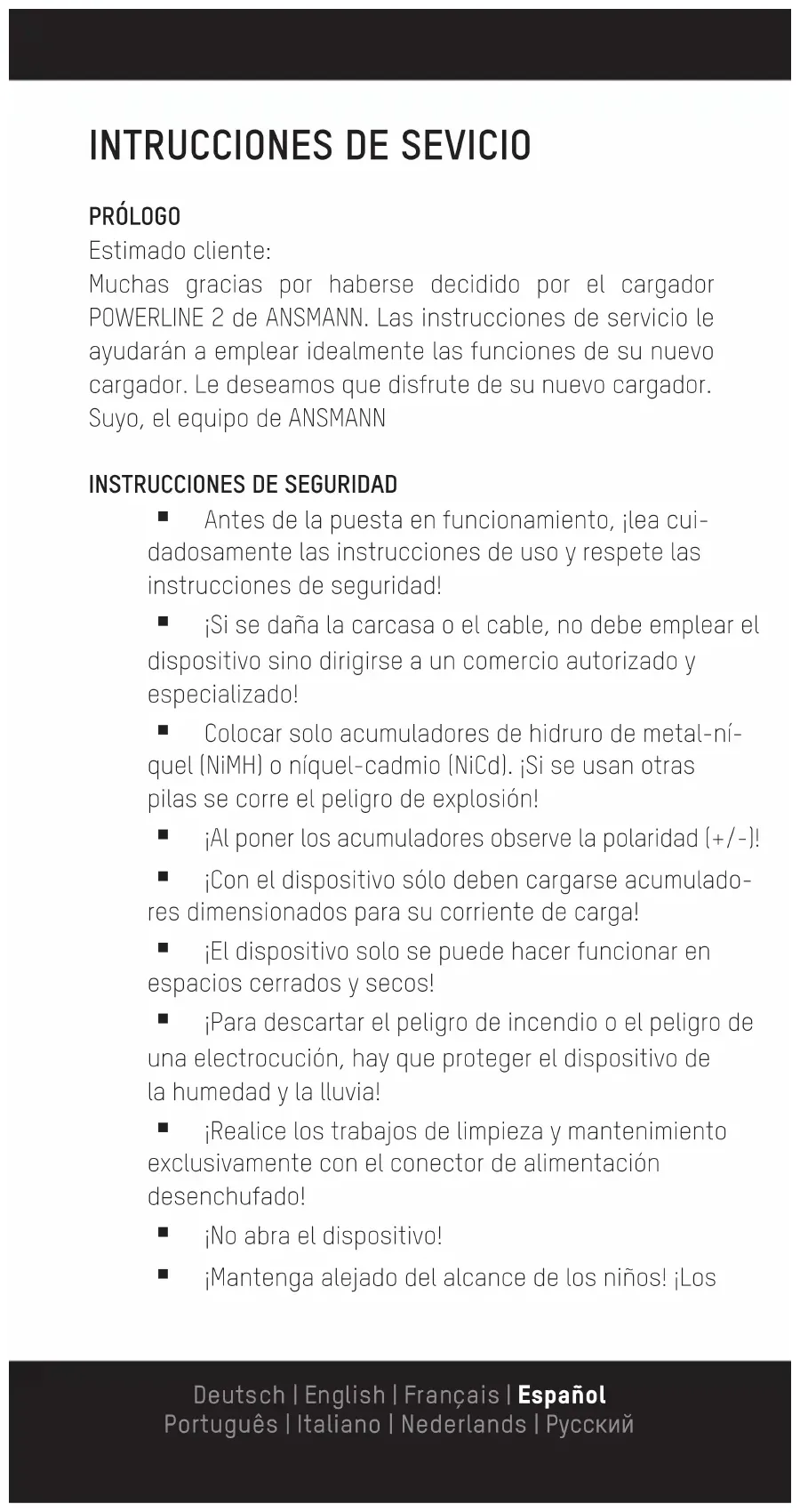

MANUAL DE USUARIO Powerline 2 ANSMANN

Muchas gratías por haberse decidido por el cargador POWERLINE 2 de ANSMANN. Las instrucciones de servicios le ayudaran aemployer ideally lasmericanas de su nuevo cargador. Le desamos que disfrute de su nuevo cargador. Suyo, el equipo de ANSMANN

INSTRUCCIONES DE SEGURIDAD

• Antes de lapellaa en functionamento,ilea cui-dadosamente las instrucciones de uso y respete las instrucciones de seguidad!
  ■ Si se daña la carcasa o el cable, no debe emplear el dispositivo sino dirigirse a un commercio autorizzato y especializzato!
• Colocar solo acumuladores de hidruro de metal-níquel (NiMH) o níquel-cadmio (NiCd). Si se usesan otheras pilas se corre el peligro de explosión!
  Alponer los acumuladores observe la polaridad (+ / - )!
• Con el dispositivo sólo deben cargarse acumuladores dimensionados para su corriente de cargo!
  El dispositivo solo se pueda hacer funciona en espacios cerrados y secs!
• Para descartar el peligro de incendio o el peligro de una electrocución, hay que proteger el dispositivo de la humedad y la lluvia!
  Realice los problemas de limpieza y mantenimiento exclusivamente con el conductor de alimentación desenchufado!
  No abra el disposito!
  Mantenga alejado del alcance de los niños! Los

ninos deben estar supervisados para garantizar que no juguen con el dispositivo!

• Este dispositivo no está destinado a ser utilizado por personas (incluidos niños) que presenten facultades fisicas, sensoriales o mentalares disminuidas o que teng-anlittle Experience y poco conocimiento en el manejo del dispositivo. ;Estas personas deben haber sido instruidas primero por una persona que las supervise y sea responsable de su seguridad o tienen que ser supervisas durante al manejo del dispositivo!
• No Respectar las instrucciones de seguridad能把 producir daños en el dispositivo o en las baterías o lesiones peligrosas en las personas!
  ■ Recomendamos el uso de acumuladores de ANSMANN!

RESUMEN DE FUNCIONES

Cargador inteligente para una calidad de 1 a 2 bloques de accumulator de 9V NiMH y 8.4V de tension nominal
- Inicio automatico de la energia de la electricidad.
Control de energia con vigilancia de microcontrolador
- Protecciónmultiple contra sobrecargagracias ala vigilancia de la tension (-dU) y temporizador deseguidad
- Reconocimiento de accumulator cargado y conmutación automática a entrega de mantenimiento por impulsos
Vigilancia de compartmento individual (carga por separado de cada accumulator)
- Protección contra polaridad erronea
Reconocimiento de accumulator defectuoso

• Señalización del estado del accumulator的愿望 to a un LED de various colores por compartmento
• Puede emplearse en todo el mundo (100V-240V AC / 50-60Hz)

PUESTA EN SERVICIO

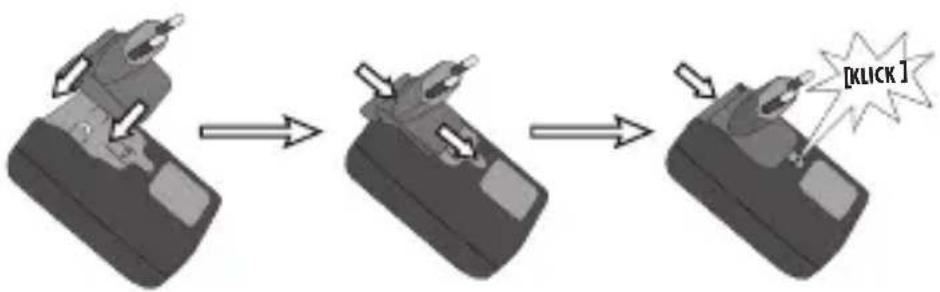

Cologne el enchufe (dependiendo del modelo/versión españica de País, poderen encontrarse differsentes enchufes en el volumen de suministro como, por exemple, enchufe euro, UK, US o AU) sobre también contactos de red y desplace el enchufe hasta el tope en la guía (véase figura). Observe que el enchufe se engatilla audiblemente al desplazarse. El cargador se inclará enterces disponible para el service. Para soltar/cambiar el enchufe, pulse un poco hacer abajo el pivote de bloqueo con cuidado (por exemple, con un pasador) y retraigalo.

Enchufe el cargador en una toma adecuada. La disponible de servicios se muestra por medio de una breve iluminación dereds. Puede introducir en los comportimientos de此案 uno o dos bloques acumuladores NiMH o NiCd 9V de una tensión nominal de 8.4V. Observe que los acumuladores contacten con la polaridad correcta, según los simbolos jusqu al compartmento de此案. La此案 se inicia automatistically y se muestra mediante la iluminación del LED rojo del compartmento de此案 correspondiente. Los acumuladores no tienen porque insertarse simultáneamente ya que el proceso de此案 de los acumuladores se controla independmenteuno de other. Es normal que se recaliente el accumulator durante el proceso de此案. Trasninger a cabo con exito la此案 de un accumulator se ilumina el LED verde y tiene lugar automatistically la conmutación a此案 de mantenimiento por impulsos.Esta función garantiza un rendimiento optimo e impide la autodescarga de las baterías.

SEÑALIZACION DEL ESTADO DE CARGA

El LED se ilumina con luz roja: Carga

El LED se ilumina con luz verde: Accumulator completeness cargo, cargo de mantenimiento

El LED parpadea con luz roja: Accumulator defectuoso

INSTRUCCIONES MEDIOAMBIENTALES

No tire el dispositivo a la basura normal bajo ninguna circunstancia. Elimine el dispositivo como residuo por medio de unaEmpresa de eliminacion de residuos autorizada o através de suEmpresa municipal de residuos. Respete las normasactualmente vigentes. En caso de duda,pongase en contacto con su centro de eliminacion de residuos.Desechetodos los materiales de embalaje de forma respetuosa con el medio ambiente.Las pilas no deben desecharse con la basura domestica.Entregue las pilas fuera de servicea su经商ciante o a un=peso de colecta de pilas.

MANTENIMIENTO/CUIDADO

Para garantizar unperfecto funciona del dispositivo, mantenga los contactos del cargador y de las baterías libres de sociedad. Realice la limpieza del dispositivo solo con el conductor de red desenchufado y con un paño seco.

DATOS TECNICOS

Entrada:100-240V AC / 50-60Hz / max. 70mA

Corrente de energia: 70mA / accumulator

Capacidad de energia maxima: 420mAh / accumulator

EXCLUSIONES DE RESPONSABILIDAD

Las informaciones containidas en este manual de instrucciones se pueda modifier sin avis previo. ANSMANN no acepta ninguna responsabilidad por los daños directos, indirectos, casuales o de otro tipo, ni por los daños resultantes que se originen por una Manipulación inapropiada o por no tener en cuenta las informaciones contentsas en estas instrucciones de uso.

INDICACIONES SOBRE LA GARANTIA

Concedemos una garantía de tres años por el dispositivo. En caso de días en el dispositivo que se originen por no Respectar las instrucciones de uso o que hayan sido causadas por baterías de menor calidad, no se pueda hacer efectiva esta garantía.

Reservado el derecho a introducircretiobios Tecnicos.No aceptamos..., ninguna responsabilidad por errores de impresion.04/2017

INDICADOR DO ESTADO DE CARGA
