DigexX940S - Mira telescópica PULSAR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Iluminador infrarrojo (IR) para mira telescópica digital
Marca	Pulsar
Modelo	Digex X940S
Longitud de onda de radiación	940 nm (invisible)
Diámetro de la lente	28 mm
Potencia óptica del iluminador IR	Hasta 700 mW
Alimentación eléctrica	3 - 4,2 V (batería APS2 o APS3)
Tiempo medio de funcionamiento	3 h (APS2) o 4,5 h (APS3)
Rango de temperatura de funcionamiento	-25 °C a +50 °C
Compatibilidad	Miras Digex N450/N455/C50
Dimensiones (L/A/A)	129 / 84 / 75 mm
Peso (con batería)	195 g
Contenido del paquete	Iluminador IR, batería APS2 recargable, manual de usuario, llave hexagonal, tapabatería APS3, paño, funda
Instalación	Montaje mediante fijación anular con palanca excéntrica
Ajuste de potencia	Rueda giratoria (8) para ajustar la intensidad
Ajuste de la posición del haz	Anillo (9) para desbloquear, luego orientación de la lente
Indicador de batería	LED (3): verde (3,2-4,2 V), naranja (<3,2 V), rojo (desconectado)
Mantenimiento	Limpiar con un paño suave humedecido en detergente sintético; lentes con cepillo suave o alcohol etílico
Precauciones	No sumergir en agua, no desmontar, usar el cargador proporcionado, esperar 30-40 min después de pasar de frío a calor

Preguntas frecuentes - DigexX940S PULSAR

¿Cómo instalar la batería en el iluminador IR Digex X940S?

Gire la tapa del compartimento de la batería en sentido antihorario para retirarla. Inserte la batería APS2 o APS3 a lo largo de las guías especiales hasta que encaje. Vuelva a cerrar la tapa girando en sentido horario.

¿Cómo montar el iluminador IR en la mira?

Abra la fijación anular, coloque el soporte sobre el cuerpo de la mira alineando el eje excéntrico con la ranura. Baje la palanca para bloquear. Apriete si es necesario con la llave Allen incluida.

¿Cómo encender y ajustar la potencia del iluminador IR?

Presione el botón (7) para encender. Gire la rueda (8) para ajustar la potencia de iluminación.

¿Cómo ajustar la posición del punto luminoso en el campo de visión?

Afloje el anillo (9) girándolo en la dirección de la flecha. Encienda la mira y oriente la lente del iluminador para centrar el punto. Vuelva a apretar el anillo para fijarlo.

¿Qué significa el indicador LED en el iluminador?

LED verde: alimentación normal (3,2-4,2 V). LED naranja: tensión <3,2 V, aproximadamente 30 minutos restantes. LED rojo: iluminador apagado o batería desconectada.

¿Cómo limpiar las lentes del iluminador IR?

Elimine el polvo con un cepillo suave. Para la suciedad, use un paño de algodón humedecido en alcohol etílico o un líquido especial para lentes multicapa.

¿Qué hacer en caso de condensación en las ópticas?

La condensación es normal al pasar del frío al calor. Generalmente desaparece en una hora. Evite limpiar las lentes mientras estén empañadas.

¿Qué precauciones tomar con la batería en climas fríos?

La capacidad disminuye en temperaturas bajo cero, es normal. No cargue la batería inmediatamente después de llevarla al calor; espere de 30 a 40 minutos para que se caliente.

¿Por qué no se enciende el iluminador?

Verifique si la batería está cargada e insertada correctamente. Limpie los contactos del compartimento si es necesario. Si el problema persiste, contacte al fabricante.

¿Qué hacer si el haz IR es débil o irregular?

Limpie la lente según la sección de mantenimiento. Asegúrese de que la rueda de potencia (8) esté girada al máximo. Si la iluminación sigue siendo débil, la batería puede estar descargada.

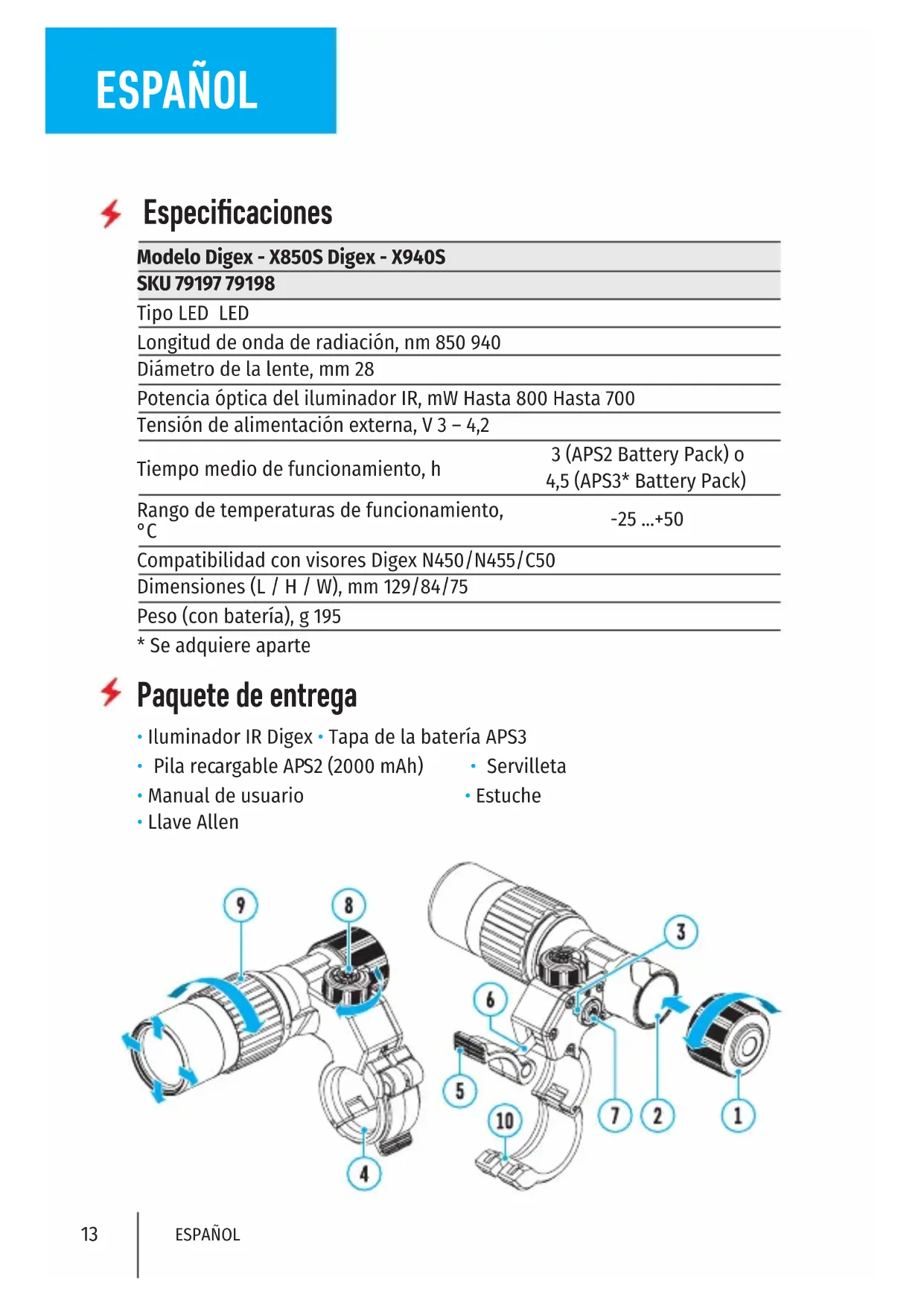

MANUAL DE USUARIO DigexX940S PULSAR

SKU 79197 79198
Tipo LED LED
Longitud de onda de radiación, nm 850 940
Diámetro de la lente, mm 28
Potencia óptica del iluminador IR, mW Hasta 800 Hasta 700
Tensión de alimentación externa, V 3 – 4,2
Tiempo medio de funcionamiento, h	3 (APS2 Battery Pack) o 4,5 (APS3* Battery Pack)
Rango de temperaturas de funcionamiento, °C	-25 ...+50
Compatibilidad con visores Digex N450/N455/C50
Dimensiones (L / H / W), mm 129/84/75
Peso (con batería), g 195

* Se adquiere aparte

Paquete de entrega

• Iluminador IR Digex • Tapa de la batería APS3
  • Pila recargable APS2 (2000 mAh) • Servilleta
• Manual de usuario
• Estuche
• Llave Allen

Los iluminadores infrarrojos acoplables Pulsar Digex S están diseñados para usarse con los visores digitales Digex. Los iluminadores infrarrojos proporcionan una iluminación adicional por rayos infrarrojos a los objetos de observación cuando se utilizan dispositivos digitales de visión nocturna en condiciones de poca luz (sin luna por la noche, fuerte nubosidad, etc.) o en completa oscuridad. El diseño especial del iluminador garantiza una imagen clara y limpia en todo el campo de visión. El iluminador IR Digex - X940S funciona en el rango invisible lo que garantiza una observación oculta.

Usando los iluminadores IR Pulsar Digex S se puede:

• realizar una identificación más precisa del objeto de observación;
• observar en detalle el objeto seleccionado;
• aumentar la distancia de observación;
• ajustar la posición del punto en el campo de visión del visor telescópico.
  Los iluminadores Pulsar Digex S tienen un diodo IR de alta potencia que proporciona un mejor alcance de observación del objetivo.

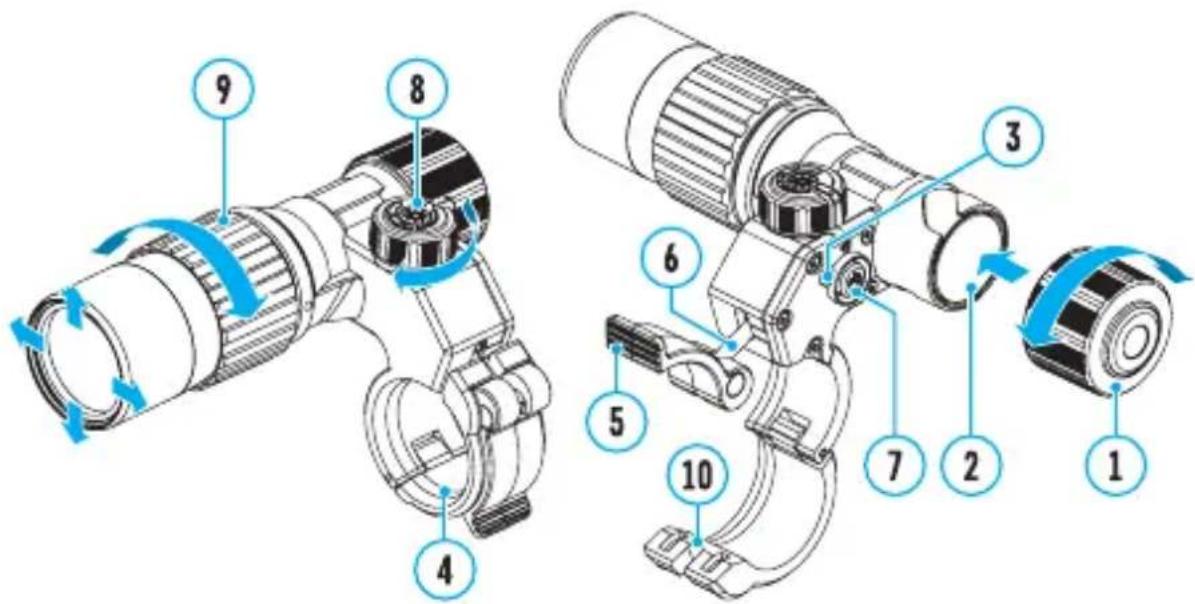

Instalación de la pila recargable en el iluminador IR

El iluminador IR Pulsar Digex S funciona con una batería APS2 (o APS3*).

• Para instalar la batería en el iluminador IR gire hacia la izquierda y retire la tapa del compartimiento de batería (1).
• Inserte la pila por los carriles especiales al compartimento (2) predestinado para la batería en el cuerpo del iluminador IR.
• Si se instala correctamente, la batería queda bloqueada en el compartimiento de batería (2).
• Vuelva a colocar la tapa del compartimento de batería girándola a la derecha.

El iluminador está equipado con un indicador LED (3) que le permite controlar el nivel actual de carga de la batería. Los modos de indicación están descritos en la tabla a continuación:

Modo de funcionamiento de IR
●	Iluminador encendido, tensión de alimentación 3,2 - 4,2 V
●	Iluminador encendido, tensión de alimentación <3,2 V, el aproximado tiempo de funcionamiento antes de que se apague el iluminador IR es de 30 minutos
●	Iluminador apagado

* Se adquiere aparte

Instalación del iluminador IR en el visor

• Abra el anillo de montaje (4) del iluminador IR.
• Levantando la pestaña de cierre (5). Coloque la montura en el cuerpo del visor de modo que las mitades de las anillas de sujeción abracen el cuerpo del visor.
• Alinee el eje (6) del excéntrico con la ranura (10) situada en el borde de la anilla.
• Bloquee la posición del brazo del excéntrico (5) bajándolo.
• La montura con iluminador IR debe ubicarse lo más cerca posible del cuerpo de la lente de visor.
• En caso del aflojamiento o una fijación insuficiente del iluminador IR en el visor, levante la palanca excéntrica (5). Apriete el eje excéntrico (6) 1-2 vueltas con la llave Allen que se suministra. Luego baja la palanca y verifique la fijación del iluminador IR en el visor. Si es necesario, repita los pasos anteriores hasta que logre el grado requerido de fijación del iluminador IR.

Puesta en marcha y ajustes del iluminador IR

• Encienda el iluminador IR apretando el botón (7) en la parte lateral del cuerpo del iluminador.
• Girando la perilla (8) del iluminador IR ajuste la potencia de la iluminación.
• Para ajustar la posición del punto luminoso en el campo de visión del visor, afloje el anillo (9) del iluminador IR girándolo en la dirección de la flecha indicada en la figura.
• Encienda el visor para controlar la posición del punto de luz en la pantalla. Manejando el sistema articulado de la lente del iluminador IR, ajuste la posición necesaria del punto luminoso en el campo de visión del visor telescópico. Después del ajuste exitoso, fije el anillo (9) del iluminador IR.
• Apague el iluminador IR pulsando el botón IR (7)

Guía de operación

• Limpie las superficies exteriores con un paño ligeramente empapado con un producto sintético de limpieza.
• El polvo de las lentes se puede quitar con una brocha suave.
• Si es necesario, limpie la óptica con un suave paño de algodón humedecido con alcohol etílico o con un líquido especial para lentes multicapa.
• Al trasladar el iluminador de frío a calor, puede formarse el condensado en las superficies ópticas. Es un fenómeno ordinario y el condensado debe desaparecer en una hora.

Medidas de seguridad

• No deje penetrar el agua en el cuerpo del iluminador. Esto puede estropearlo.
• Está prohibido modificar el diseño del iluminador o repararlo por sus propias fuerzas. En caso de problemas, póngase en contacto con el fabricante para obtener una asistencia cualificada.
• Cuando la pila se usa a bajas temperaturas, la capacidad de la batería disminuye, esto es normal y no es un defecto.
• No cargue la pila enseguida tras traerla de condiciones frías a las calientes. Espere 30-40 minutos para que la pila se caliente.
• Para cargar la pila siempre use el dispositivo del paquete de entrega de su dispositivo (puede no estar incluido en el paquete de entrega). El uso de un cargador diferente puede causar daños irreparables a la pila o al cargador, y puede hacer la pila inflamarse.
• No deje la batería sin supervisión durante su carga.
• Si la pila va a estar en desuso durante un periodo prolongado, debe estar parcialmente cargada, o sea no debe estar ni cargada del todo ni descargada del todo.
• La pila no está diseñada para ser sumergida en el agua.
• No desarme ni deforme la pila. No deje caer ni golpee la pila.

Solución de problemas

Problema Posible causa Solución
Luminosidad desigual del punto IR.	La lente está sucia.	Limpie la lente como se describe en la sección “Guía de operación”.
El iluminador no se enciende con el botón de encendido.	La pila está descargada.	Inserte una pila cargada.
	Los contactos están sucios.	Compruebe si hay basura y suciedad en los contactos en el compartimiento de batería.
Luminosidad baja del punto IR.	La lente está sucia.	Limpie la lente como se describe en la sección “Guía de operación”.
	El brazo del iluminador IR (8) está en la posición de la potencia mínima de radiación.	Ajuste la potencia óptima girando la perilla del iluminador IR (8).
