TERMOTECHHT - Calefacción Soler & Palau - Manual de uso y guía de instrucciones gratis

Marca	Soler & Palau
Modelo	TERMOTECHHT
Tipo de producto	Panel radiante
Alimentación	230 V monofásico o trifásico según modelo
Potencia máxima	Hasta 5250 W (modelo HT-5250)
Elementos calefactores	2 o 3 resistencias según versión
Índice de protección	IP54
Temperatura de superficie	Hasta 160 °C (MT) o 320 °C (HT)
Instalación	Suspensión al techo con cadenas y tuercas de ojo
Distancia mínima al suelo	180 cm
Distancia mínima al techo	15 cm
Distancia mínima a las paredes laterales	50 cm
Distancia mínima debajo del panel	100 cm (objetos)
Conexión eléctrica	Borne multipolar con toma de tierra; interruptor omnipolar 3 mm
Cable recomendado	H05RN-F o FROR 450/750 V, sección mín. 2,5 mm²
Funciones principales	Calefacción por radiación; circuitos separados para modular la potencia
Mantenimiento	Sin mantenimiento especial; desconectar y dejar enfriar antes de limpiar
Seguridad	No cubrir; no colocar debajo de un enchufe; riesgo de quemaduras
Reparabilidad	Contactar a un servicio técnico autorizado; cualquier intervención no cualificada anula la garantía
Reciclaje	Embalaje reciclable; aparato usado en punto limpio

Preguntas frecuentes - TERMOTECHHT Soler & Palau

¿Cómo instalar el panel radiante TERMOTECHHT?

La instalación debe ser realizada por un profesional cualificado. Suspenda el panel con las 4 cadenas metálicas suministradas, respetando las distancias mínimas: 15 cm del techo, 50 cm de las paredes laterales, 180 cm del suelo y 1 m debajo del panel. Fije firmemente las cadenas al techo y utilice las tuercas de ojo suministradas para sujetar el panel. La conexión eléctrica requiere una toma de tierra y un interruptor omnipolar con una separación de 3 mm entre los contactos.

¿Cuáles son las distancias de seguridad que se deben respetar?

Respete imperativamente las siguientes distancias: al menos 15 cm entre la parte superior del panel y el techo, 50 cm de las paredes laterales, 180 cm del suelo, y 1 metro debajo del panel para cualquier objeto. No coloque nunca el aparato justo debajo de un enchufe. Estas distancias evitan sobrecalentamientos y riesgos de incendio.

¿Puedo usar el aparato en un baño?

El producto tiene un índice de protección IP54, que lo protege contra proyecciones de agua. Sin embargo, no debe instalarse en volúmenes donde el agua pueda alcanzarlo directamente (p. ej., ducha). Además, no dispone de termostato de ambiente, por lo que su uso en una habitación pequeña sin vigilancia continua de personas vulnerables no es recomendable. Consulte el manual para los volúmenes de seguridad.

¿Cómo limpiar el panel radiante?

Antes de cualquier limpieza, desconecte el aparato de la red eléctrica y déjelo enfriar completamente. Use un paño suave y seco para quitar el polvo de la superficie. No use nunca productos abrasivos ni líquidos. No se requiere ningún mantenimiento especial.

¿Qué hacer si el aparato desprende olor o humo durante el primer uso?

Este fenómeno es normal durante las primeras horas de funcionamiento. Se debe a la combustión de residuos de fabricación. Ventile la habitación y espere hasta que desaparezca el olor. No es señal de defecto ni peligro para la seguridad.

¿Puedo ajustar la temperatura del TERMOTECHHT?

No, el panel no tiene termostato integrado. La regulación debe realizarse mediante dispositivos externos como un interruptor diferencial o magnetotérmico, instalados durante la realización de la instalación. En las versiones de 2 o 3 resistencias, puede activar por separado los elementos para modular la potencia (por ejemplo, 1/3, 2/3 o 3/3).

¿Cómo conectar eléctricamente el panel?

La conexión debe ser realizada por un electricista cualificado. Abra la caja de conexiones, perfore en el punto premarcado y use un cable tipo H05RN-F o FROR 450/750 V de sección mínima 2,5 mm². Siga los esquemas de la tabla TAB 2 para la conexión monofásica o trifásica. Apriete correctamente el prensaestopas para asegurar la estanqueidad IP54.

¿Qué hacer en caso de avería del panel radiante?

En caso de anomalía, desconecte inmediatamente el aparato y contacte a su distribuidor o a un Servicio Posventa (SAV) autorizado. Nunca intente reparar el aparato usted mismo: cualquier intervención por una persona no cualificada anula la garantía y puede presentar un peligro.

¿Pueden los niños usar el aparato de forma segura?

Los niños menores de 3 años deben mantenerse alejados, salvo bajo vigilancia constante. Los niños de 3 a 8 años solo pueden encender/apagar el aparato si está instalado normalmente y bajo vigilancia. No deben enchufar, ajustar ni limpiar el aparato. Atención: la superficie se vuelve muy caliente (hasta 320 °C) y puede provocar quemaduras graves.

¿Cómo reciclar el panel TERMOTECHHT al final de su vida útil?

No tire el aparato con la basura doméstica. De acuerdo con la normativa, deposítelo en un punto limpio o un punto de recogida para residuos de aparatos eléctricos y electrónicos (RAEE). Los embalajes (cartón, calzos) deben clasificarse y reciclarse en los contenedores adecuados.

MANUAL DE USUARIO TERMOTECHHT Soler & Palau

ATENCIÓN: NO PONER LOS CABLES DENTRO DEL PRODUCTO

Es preciso leer atentamente estas instrucciones antes de utilizar el producto, con el fin de evitar averías o situaciones de peligro. Cualquier uso del aparato que no siga las indicaciones del presente manual puede causar incendios, peligros de tipo eléctrico o lesiones, y anula toda garantía.

La garantía no se aplica a ningún defecto, deterioro, pérdida, lesión o daño debidos a un uso incorrecto del producto. Ninguna condición de la garantía puede excluir o modificar las condiciones previstas por las leyes estatales, que no se pueden excluir o modificar bajo ningún concepto.

Antes de cualquier operación, retire cuidadosamente el embalaje y compruebe la integridad del producto. En caso de que se encontraran defectos o daños, no lo instale ni intente repararlo: póngase en contacto con el distribuidor.

No deje el embalaje al alcance de los niños y elimine las piezas según las disposiciones vigentes.

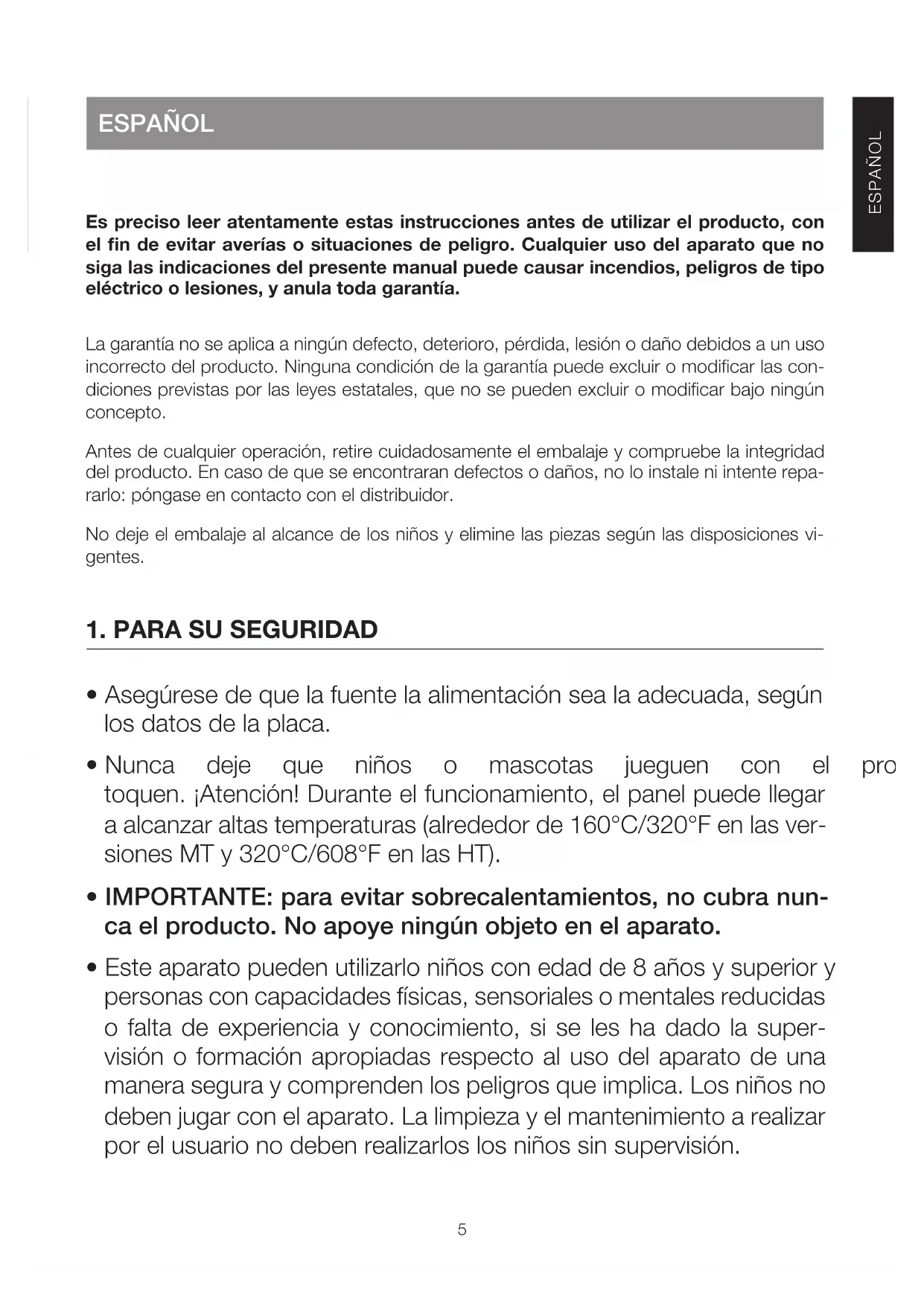

1. PARA SU SEGURIDAD

• Asegúrese de que la fuente la alimentación sea la adecuada, según los datos de la placa.
• Nunca deje que niños o mascotas jueguen con el toquen. ¡Atención! Durante el funcionamiento, el panel puede llegar a alcanzar altas temperaturas (alrededor de 160°C/320°F en las versiones MT y 320°C/608°F en las HT).
• IMPORTANTE: para evitar sobrecalentamientos, no cubra nunca el producto. No apoye ningún objeto en el aparato.

• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.

• Los niños menores de 3 años deben mantenerse fuera del alcance del aparato a menos que sean continuadamente supervisados.

• Los niños desde 3 años y menores de 8 años deben solo encender/apagar el aparato siempre que este haya sido colocado o instalado en su posición de funcionamiento normal prevista y que sean supervisados o hayan recibido instrucciones relativas al uso del aparato de una forma segura y entiendan los riesgos que el aparato tiene.
• Los niños desde 3 años y hasta 8 años no deben enchufar, regular y limpiar el aparato o realizar operaciones de mantenimiento.

PRECAUCIÓN – Algunas partes de este producto pueden ponerse muy calientes y causar quemaduras. Debe ponerse atención particular cuando los niños y las personas vulnerables estén presentes.

• El producto no está equipado con ningún dispositivo de control de la temperatura ambiente. No utilice el panel calefactor en ambientes de pequeñas dimensiones si en éstos se encuentran personas (niños incluidos) que no puedan irse de la habitación solos y que no estén bajo constante supervisión de una persona responsable de su seguridad.
• Nunca utilice el producto en estancias donde haya ambientes saturados de gases o vapores inflamables, explosivos, de disolventes o pinturas.
• El producto se debe colocar de tal manera que la fuente de alimentación sea siempre accesible.

2. UBICACIÓN SEGURA

• Utilice el producto exclusivamente en posición horizontal con la superficie calefactora vuelta hacia abajo, con una inclinación máxima de 15°.
• El aparato calefactor no debe ser colocado justo debajo de una toma de corriente y no se debe instalar en el interior de un hueco. La posición adecuada es suspendida, dejando al menos 15 cm de espacio entre su parte posterior y el techo, y 180 cm entre el producto y el suelo.
• La superficie radiante frontal del panel debe quedar libre, sin objetos, que podrían restarle eficacia, dañarlo o estropearlo irreparablemente y provocar riesgo de incendio. Deje al menos 1 metro de distancia entre la superficie del panel y posibles objetos que se encuentren

directamente por debajo del mismo. Además, debe colocarse a una distancia mínima de 50 cm de las paredes laterales.

• El producto está fabricado con aislamiento eléctrico simple (Clase I) y, por lo tanto, requiere conexión a tierra.
• Respete siempre las distancias mínimas a las paredes, al techo y al suelo descritas en la figura 1.
• No instale nunca el producto en contacto con superficies de madera o de material sintético.
• El producto tiene un grado IP54 de protección contra la suciedad y el agua.

3. INSTALACIÓN

• Después de haber leído atentamente las advertencias de seguridad de los párrafos precedentes, sujete el producto utilizando 4 cadenas metálicas de características adecuadas a su peso.
• En el interior del embalaje hay un sobre con 4 ganchos de ojal para su instalación (figura 2):

- Atornille, sin apretar excesivamente, los 4 ganchos a las tuercas del interior del marco posterior del producto.

• Haga deslizar los ganchos hasta la posición más adecuada, respetando las limitaciones que figuran en la tabla de la figura 2.

• Apriete con fuerza los ganchos hasta fijarlos en la posición escogida.

• Identifique los 4 puntos en los que sujetar las cadenas, respetando las distancias mínimas indicadas en la figura 1.

• Coloque las 4 cadenas en los puntos escogidos utilizando tacos u otros sistemas adecuados al peso del producto y a la tipología del soporte en el cual se desea efectuar el anclaje.
• Colgar el producto de las cadenas utilizando elementos de conexión adecuados.

4. CONEXIÓN A LA RED ELÉCTRICA

• Antes de realizar cualquier operación, recuerde desconectar la red de suministro de energía y asegúrese de que no pueda ser restablecida accidentalmente.
• Todos los productos de la gama deben ser instalados y utilizados por personas con la debida calificación y preparación.
• Deben ser instalados de acuerdo con las normativas en vigor en el país y a las especificaciones de este manual. Antes de instalar el aparato, asegúrese de que las características de la red sean adecuadas a las especificaciones de alimentación requeridas. La conexión eléctrica a la red debe incluir, además, el uso de un interruptor multiswitch con una distancia mínima de apertura entre los contactos de al menos 3 mm.
• La gama incluye varios modelos, diferenciados o por el número de elementos calefactores o por la potencia consumida. Para que la instalación sea lo más flexible y compatible posible con las características de su sistema, todos los productos están dotados de una caja de conexiones externa. Dentro de la caja hay un borne multipin para la conexión del conector a tierra, del neutro y de las fases.

• Para los productos con 2 ó 3 resistencias, todas las fases se ponen a disposición del borne de forma independiente para que sea posible:

• Realizar circuitos de alimentación que permitan activar separadamente los elementos calefactores de uno en uno, lo que posibilita la reducción del consumo total de energía en los períodos en que se necesita menos calefacción.

• Conectar el producto a una red trifásica distribuyendo las cargas entre las distintas fases para equilibrar óptimamente el sistema.

- Para una instalación y conexión a la red eléctrica correctas es necesario:

1. Optar por una conexión monofásica o trifásica, según los esquemas indicados en la tabla TAB 2 y, consecuentemente, determinar la cantidad de conductores necesarios.

2. Respetar la sección mínima de los conductores especificada en el REBT.

3. Optar por una conexión mediante un cable de alimentación o por medio de un tubo (rígido o flexible) y escoger el dispositivo de sujeción de cables o la junta de empalme adecuados (grado de protección mínimo IP54).
4. Abrir la caja de conexiones (figura 3/a) para perforarla en el punto predefinido (figura 3/b) y fijar el dispositivo de sujeción de cables o la junta de empalme (figura 3/c-d). El diámetro del orificio a realizar en la caja de conexiones varía en función del dispositivo de sujeción de cables o de la junta escogidos y hay que realizarlo en el lado superior de la caja en correspondencia con el punto preimpreso.
5. Efectuar las conexiones eléctricas necesarias (figura 3/e-f), teniendo en cuenta de no pelar los cables más de 8 mm para no correr el riesgo de que entren en contacto con otros conductores. No atornillar el borne en el aislante.
6. Apretar adecuadamente el dispositivo de sujeción de cables o la junta de conexión (figura 3/g).
7. Cerrar la caja de conexiones con los tornillos suministrados (figura 3/h).

- Si se ha escogido usar un cable de alimentación debe:

• Seleccionar uno del tipo H05RN-F o FROR 450/750V.
• Identificar el dispositivo de sujeción de cables más adecuado en función del diámetro del cable utilizando la tabla TAB 3.
• Cuidar de que el cable, una vez conectado, no pueda entrar nunca en contacto con las partes metálicas del producto.

Ejemplo:

Se ha adquirido el producto TERMOTECH HT-5250 y se desea utilizar el cable para la conexión a una red trifásica. Teniendo en cuenta estas condiciones debemos:

1. Identificar la cantidad de conductores necesarios: hemos escogido la conexión tipo "E" (red trifásica): luego, habrá 5 conductores a tierra, N, L1, L2 y L3.
2. Verificar la sección mínima de los conductores según el REBT.
3. Escoger el tipo de cable que queremos utilizar: por ejemplo, el FROR 450/750V 5G2,5 (con conector amarillo/verde para la conexión a tierra) satisface todos los requisitos.
4. Determinar el diámetro exterior del cable escogido: 12,4 mm.
5. Identificar, usando la tabla TAB 3, el tipo de dispositivo de sujeción de cables adecuado para el diámetro 12,4 mm: se pueden escoger los de enroscado M20, PG16 E GAS ^5/8 ". Seleccionamos el PG16.
6. Verificar el diámetro del orificio que debemos hacer en la caja de conexiones en función del dispositivo de sujeción de cables escogido utilizando la tabla TAB 3: para el PG16 el diámetro del agujero debe ser de 23 mm.

7. Perforar la caja en el punto predefinido realizando una apertura que tenga el mismo diámetro del punto precedente (figura 3/a-b).

8. Fijar el dispositivo de sujeción de cables a la caja de conexiones utilizando la tuerca suministrada (figura 3/c-d).

9. Insertar el cable en el dispositivo y efectuar las conexiones eléctricas (figura 3/e-f).
10. Apretar el dispositivo (figura 3/g).
11. Cerrar la caja de conexiones con los 4 tornillos suministrados (figura 3/h).

5. UTILIZACIÓN DEL PRODUCTO

• El producto no está equipado con ningún interruptor o dispositivo de control de la temperatura y debe ser regulado mediante dispositivos apropiados que hay que prever en la fase de construcción de la planta (por ej., interruptores diferenciales e interruptores magnetotérmicos).
• En las versiones con 2 ó 3 resistencias se indica la posibilidad de crear diferentes circuitos de alimentación para que sea posible activar sólo parcialmente el producto en todas las situaciones en que se requiera menos calefacción. En las versiones con 3 resistencias, por ejemplo, se aconseja realizar un circuito para la alimentación del elemento central (fase L2) y otro para la de los elementos laterales (fases L1 y L3) con el fin de que sea posible aprovechar, según las necesidades, 1/3, 2/3 ó 3/3 de la potencia disponible.
• ¡Atención!: en las primeras horas de funcionamiento después de la primera instalación es posible que el producto emita un olor desagradable y/o un poco de humo. Ello es debido a la posible presencia de residuos de alguna sustancia utilizada durante el proceso de producción y no es signo de ningún defecto, ningún mal funcionamiento del producto ni de un peligro para la seguridad y la salud de los usuarios.

6. MANTENIMIENTO

• Este producto no requiere mantenimiento especial.
• Se recomienda verificar que el aparato está frío y que la alimentación de la red está desconectada antes de efectuar cualquier intervención.
• En caso de que sea necesario repararlo, póngase en contacto con un Servicio de Asistencia Técnica autorizado.

7. PUESTA FUERA DE SERVICIO Y RECICLAJE

La normativa de la CEE y el compromiso que debemos adquirir con las futuras generaciones, nos obligan al reciclado de materiales; le rogamos que no olvide depositar todos los elementos sobrantes del embalaje en los correspondientes contenedores de reciclaje, así como de llevar los aparatos sustituidos al Gestor de Residuos más próximo.

8. ASISTENCIA TÉCNICA

• La extensa red de Servicios Oficiales S&P garantiza una adecuada asistencia técnica.
• En caso de observar alguna anomalía en el aparato, rogamos se ponga en contacto con cualquiera de los servicios oficiales mencionados, donde será debidamente atendido.
• Cualquier manipulación efectuada por personas ajenas a los Servicios Oficiales S&P nos obligaría a cancelar su garantía.
• Para cualquier duda respeto a los productos S&P diríjase a la Red de Servicios Post Venta si es en territorio Español, o a su distribuidor habitual en el resto del mundo. Para su localización puede consultar la página WEB www.solerpalau.com.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS A PERSONAS Y/O COSAS DEBIDO AL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.

S&P se reserva el derecho a modificaciones del producto sin previo aviso.
