un de mêmes caractéristiques (Mod.T5 14W 860). Dans l’éventualité où l’éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.29 ES - Montaje y modo de empleo Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico. La campana puede ser diferente con respecto a los dibujos de este manual, aunque las instrucciones para su uso, la manutención y la instalación son las mismas. ! Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto. ! Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalación,el uso y la seguridad. ! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape. ! Antes de instalar el aparato,controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalaciòn. NOTA: Los particulares señalados con el símbolo “(*)” son accesorios opcionales preevistos solos en algunos modelos o no preevistos, que deben comprar aparte. Advertencias Atención!No conectar el aparato a la red eléctrica hasta que la instalación fue completada. Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa. Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo. El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales ,o por una persona responsable de su seguridad. Los niños deben ser controlados para evitar que jueguen con el aparato. Nunca utilizar la campana sin la parrilla correctamente montada! La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado. El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles. El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles. Es prohibido cocinar alimentos con llama alta por debajo de la campana. El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso. Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego. Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción. En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales. La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual) No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios. No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito. Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual. Durante el movimento, de la campana, no colocar las manos en el radio de acción del panel de aspiración (carro) extraíble La campana viene provista de interruptores de seguridad que inhiben el funcionamiento cuando viene desenganchado el panel anterior de filtros En el intento constante de mejorar nuestros productos, nos reservamos el derecho de agregar a sus características, funcionales o estéticas, todas las modificaciones derivantes de las evoluciones de los mismos. En el caso de versión con motor externo, para el normal funcionamineto de la campana, es necesario utilizar un grupo aspirador (motor externo) de la misma casa productora. Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud. El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto. Aparato diseñado, probado y fabricado de acuerdo con:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido. ADVERTENCIA! La falta de instalación de tornillos y elementos de fijación de acuerdo con estas instrucciones podría comportar riesgos de naturaleza eléctrica.30 Utilización La campana està diseñada para ser utilizada tanto en la forma de extracciòn como para la forma filtrante de interior. Versión aspirante El vapor viene evacuado hacia el externo a traves de un tubo de escape introducido en el laro de sujeccion que se encuntra arriba de la campana. El diametro del tubo de escape debe ser igual al diametro del aro de sujección. En la parte horizontal, el tubo debe tener una ligera inclinación hacia el alto Versión filtrante Se debe utilizar un filtro de carbón activo, disponible del vuestro proveedor.El aire aspirado viene reciclado antes de expulsarlo en el ambiente a través de la parrilla superior. Nota: El aire reciclado por medio de los filtros al carbón ,viene reenviada en la cocina a través de un conducto que encanala el aire a un lado del mueble .(Fig. 11). Bloqueado de la válvula de no retorno Atención :antes de conectar el tubo flexible de salida del aire, asegurarse de que las válvulas de no retorno del grupo de aspirado sean libre de girar libremente.(Fig. 12). Los modelos sin motor de aspiración solamente funcionan en versión aspirante y tienen que conectarse a una unidad periférica de aspiración (no suministrada). Las instrucciones de conexión se proveen con la unidad periférica de aspiración. Instalación Nota: la instalación debe ser realizada de tal manera que siempre se garantice la accesibilidad de la campana y de los componentes electrónicos a eventuales intervenciones de asistencia técnica. En la instalación del producto, se aconseja mantener una distancia mínima de 400 mm, entre el plano de trabajo y eventuales componentes puestos por encima de la campana. Esto, para rendir libre de obstáculos el recorrido hacia el alto (abertura) y hacia abajo (cierre) del panel de aspiración, y para facilitar el acceso a los comandos de la campana puestos sobre el panel. ADVERTENCIA: Posicionar la caja metálica que contiene los componentes electrónicos, a una distancia no inferior a 65 cm, del plano cocción a gas o de todos modos a 65 cm del punto de aspirado de la campana. RECOMENDACIONES: Les recomendamos instalar la caja metálica conteniente los componentes electrónicos, al menos a 10 cm del suelo y a una distancia suficiente fuera de todas las fuentes de calor (ej: lado de un horno o plano cocción). Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración. Conexión eléctrica El enlace de la campana a la red eléctrica debe ser efectuado por personal técnico calificado y especializado. La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana.Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación. Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente. Montaje Antes de proceder a la instalación del aparato, verificar que todos los componentes no estén dañados, en caso contrario, contactar al revendedor y no proseguir con la instalación. Además leer attentamente todas las instrucciones reportadas a continuación:.

• Utilizar un tubo de evacuado de aire que tenga la longitud máxima no superior a 5 metros.

• Limitar el número de curvas en la canalización, ya que cada curva reduce la eficacia de aspiración equiparada a 1 metro lineal. (Es: si se utilizan n° 2 curvas a 90°, el largo de la canalización no debería superar los 3 metros de longitud.)

• Evitar cambios drásticos de dirección.

• Utilizar un conducto con diámetro de 150 mm constante para toda la longitud

• Utilizar un conducto de material aprobado por las normas vigentes..

• Remover el espesor de seguridad evidenciado en la foto (Fig. 1-2) al término de la instalación.

• Por falta de respeto de las precedentes instrucciones, la fábrica productora, no responderá a problemas de capacidad o rumorosidad, y ninguna garantía será prestada .

• Antes de efectuar el hueco, controlar que en la parte interna del mueble, en correspondencia con la zona de alojado de la campana no sea presenta la estructura del mueble u otros particulares que podrían crear problemas en la correcta instalación.. Verificar que las partes de la campana o del plano de cocción sean compatibles con el mueble,por lo tanto sea factible la instalación.

• Efectuar en la parte posterior del plano cocción,un hueco rectangular de las dimen-siones de 108x790mm.

• Aplicar el contra-marco en el orificio rea-lizado, utilizando sellador para la fijación. (Fig. 2A-2B-2C) Después aplicar el down-draft en el mueble sobreponiendo el borde con el contramarco.

• Quitar los tornillos y remover el grupo aspi-rante para poder insertar la campana en el hueco practicado.31 Instalar la campana en el hueco practicado, insertándola desde arriba, como es indicado (Fig. 3).

• Fijar la campana al interno del mueble, utilizzando los adecuados estribos en dotación (Fig.4). Proceder al montaje de los estribos en la parte inferior de la campana (Fig.5a), haciendo en modo que entre la parte inferior del estribo y el fondo del mueble quede una distancia de 2 mm (Fig.5b). Esta distancia permitirá la tracción hacia abajo, del producto al momento del fijado (Fig.5c),para hacer adherir perfectamente el marco inox sobre el plano de trabajo.

• Antes de insertar los tornillos en el mueble, asegurarse que el producto sea perfectamente perpendicular al plano de trabajo.

• Después de haber completado la instalación, y después de haber conectado el producto a la red eléctrica, alzar la campana y remover el bloqueo de la puertecilla (Fig. 6).

• Proceder al montaje del grupo motor orientando la salida del aire en la posición elegida hacia abajo o hacia arriba. (Fig. 7b).El motor puede ser instalado sea sobre el lado anterior que sobre el lado posterior de la campana. Realizada la instalación del motor, proceder al montaje de la canalización para la salida del aire.

• Posicionar la caja metálica conteniente los componentes electrónicos en una zona fácilmente accesible para eventuales intervenciones de asistencia (Fig. 8), enlazando los conectores eléctricos de la misma a la campana: conector pulsador (Fig.9a), conector 9 polos (Fig. 9b), conector neón (Fig. 9c)

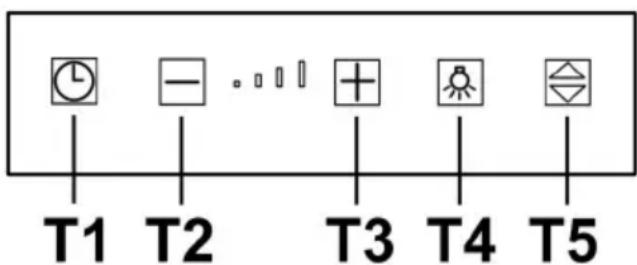

• Conectar el producto a la red eléctrica. Funcionamiento Usar la potencia de aspiraciòn mayor en caso de particular concentraciòn de vapores de cocina. Aconcejamos de encender la aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn por otros 15 minutos aproximadamente. La campana está dotada de un dispositivo "TOUCH" para el control de luces y velocidad. Para el corretcto utilizo leer atentamente las instrucciones que siguen. La campana extractora puede ser controlada a través de un control remoto disponible como kit accesorio (ver el parafo relativo al funcionamiento del control remoto).

• Tecla T1: retarda el apagado de la campana temporizando la velocidad programada, de algunos minutos. Tal función prevee que, a temporización vencida, la campana se apague.. La temporización viene así subdividida:

• velocidad (potencia) de aspiración 1: 20 minutos

• velocidad (potencia) de aspiración 2: 15 minutos

• velocidad (potencia) de aspiración 3: 10 minutos

• velocidad (potencia) de aspiración 4: 5 minuti NB: accionando el Temporizador a la velocidad (potencia) de aspiración 4, la campana antes de apagarse podría pasar a la velocidad 3, ya que la 4ª velocidad tiene una programación propia, sobre la reducción de la misma velocidad. Apretando las teclas T2 y T3 la campana sale de la función temporizada y la velocidad (potencia) de aspiración aumenta o disminuye en base a la tecla apretada. Durante la fase de temporización el led relativo a la velocidad correspondiente parpadea.

• Tecla T2: Desacelera la velocidad T(potencia) de aspiración activa (4→3→2→1→OFF). La velocidad viene visualizada por medio del encendido del led relativo a la velocidad correspondiente. La tecla T2 no tiene ningún efecto sobre la abertura/cierre del panel de aspiración.

• Tecla T3: Incrementa la velocidad (potencia) de aspiración activa (1→2→3→4). La velocidad viene visualizada por medio del encendido del led relativo a la velocidad correspondiente. Nota: la velocidad (potencia) de aspiración 4 está programada para durar 6 minutos, a continuación la campana pasará automáticamente a la velocidad (potencia) de aspiración 3. Nota: Si el panel está cerrado (campana apagada) la tecla T3 acciona antes la apertura del panel de aspirado y luego programa la campana a la velocidad (potencia) de aspiración 1 .

• Tecla T4*: Enciende la luz. Nota: Si el panel de aspiración está cerrado (campana apagada) la tecla T4 acciona antes la abertura del panel de aspiración, luego enciende la luz.

• TeclaT5: Abre (alza) y cierra (baja) el panel de aspiración. A campana apagada y panel cerrado, la tecla T5 antes abre el panel de aspiración, luego programa la campana a la velocidad (potencia) de aspiración 1 . A campana encendida( a cualquier velocidad) el panel abierto ,la tecla T5, antes apaga la campana (y,si encendida, apaga también las luces), después cierra el panel de aspiración.

• Según el modelo disponible. Informaciones de funcionamiento adjuntas Durante el removido del panel anterior para operaciones de limpieza y mantenimento,todas las funzione electrónicas de aspirado y movimento vienen bloqueadas. Seguridad anti pinzado: En caso de que un obstáculo impida la clausura del Downdraft, el cierre se interrumpe y el carro sube nuevamente.32 Señalización de saturación del filtro de grasas Cada 40 horas de empleo, la campana señala la necesidad de realizar el mantenimento del filtro de grasas. La señalación se produce haciendo pestañear contemporáneaamente todos los leds de las velocidades (potencia) desaspirado Reset de la señalación del filtro de grasas. Después de haber ejecutado el mantenimento del filtro de grasas, apretar la tecla T1 por más de 3” con el fin de resetear la señalación. Nota: La señalación no viene visualizada a campana apagada (OFF), independientemente de la posición del panel de aspiración Uso del control remoto El control remoto es en grado de controlar todas las funciones de la campana: Selección de las velocidades (potencia) de aspiración Control de la luz Tecla sin funciones Reset y configuración de la señalación de saturación de los filtros Selección de la velocidad (potencia) de aspiración: Apretar la tecla "◄" o la tecla "►" hasta visualizar sobre el control remoto el símbolo ” Apretar la tecla “+” o la tecla “-” o la tecla "■" respectivamente para aumentar o disminuir o apagar la velocidad (potencia) de aspiración A campana apagada y panel de aspiración cerrado, apretando la tecla "■" o la tecla “+”, la campana acciona antes la abertura del panel de aspiración, luego programa la campana a la velocidad (potencia) de aspiración 1. A campana encendida y panel de aspiración abierto, apretar la tecla "■" una vez para apagar la campana, apretar todavía para cerrar el panel de aspiración (si es encendida,se apaga también la luz) . Control de la luz (Según el modelo disponible): Apretar la tecla "◄" o la tecla "►" sobre el control remoto aparece el símbolo La luz central puede ser encendida y apagada en dos modos:

1. Apretar la tecla “+” o la tecla “-” respectivamente para

encender (ON) o apagar (OFF) la luz central.

2. Apretar la tecla "■" para cambiar el estado de la luz de

apagada (OFF) a encendida (ON) o viceversa Nota 1: si el panel de aspiración está cerrado, la tecla que enciende la luz, abre antes el panel. Nota 2: Con la luz encendida apretar la tecla "■" una vez, para apagar la campana, si ninguna velocidad (potencia) desaspiración viene seleccionada, apretando otra vez ,el panel de aspiración se cierra. Apretar una vez para apagar Reset y configuración de señalación de saturación de los filtros: Encender la campana a cualquier velocidad (ver párrafo arriba )“Selección de la velocidad (potencia) de aspiración. Apretar la tecla"◄" o la tecla "►" hasta visualizar sobre el control remoto el símbolo

Apretar contemporáneamente por más de 3 segundos las teclas “+” y “- “, todos los leds de la velocidad (potencias) de aspiración terminan de parpadear para indicar que el reset de la señalación ha sido realizado. Manutención del control remoto Limpieza del control remoto: Limpiar el control remoto con un paño suave y una solución detergente neutra sin sustancias abrasivas Sustitución de las baterias:

• Abrir la caja del control haciendo fuerza con un pequeño destornillador de punta plana.

• Sustituir la bateria consumada por una de 12 V tipo MN21/23 Insertar la bateria nueva, respetar la polaridad indicada en la caja!

• Cerrar nuevamente la caja de la bateria. Eliminación de las baterías La eliminación de las baterías tiene que ser llevada a cabo de acuerdo con todas las normas y las leyes nacionales. No desechar las baterías usadas junto a los desperdicios normales. Las baterías tienen que ser desechadas de modo seguro. Para mayores informaciones sobre los aspectos de protección del ambiente, el reciclaje y la eliminación de las baterías, contacte los despachos encargados de la recogida selectiva de residuos. Anomalías de funcionamiento La campana no funciona Verificar que:

• No exista un bloqueo de corriente

• Haya sido efectivamente seleccionada una cierta velocidad.

• El panel sea correctamente enganchado.

• La conexión a 9 polos sea bien insertada (Fig. 9b).

• La tecla roja de reset posicionada sobre la caja implante eléctrico sea apretada.

• En la conexión 9 polos acertar que los cables estén bien insertados en el conector mismo. (En fase de conexión, demasiada presión ejercida podría plegar los contactos)33 La campana tiene un escaso rendimiento Verificar que:

• La velocidad del motor, seleccionada sea suficiente para la cantidad de humos y vapores presentes.

• La cocina venga aireada sufficientemente para permitir una toma de aire, el filtro a carbón no esté gastado (campana en versión filtrante).

• El tubo de descarga salida de aire, no contenga obstrucciones.

• Las válvulas de no retorno del grupo de aspiración estén libres para girar. La campana para, en el curso del funcionamiento Verificar que::

• No exista un bloqueo de corriente

• El interruptor magnetotérmico diferencial (disyuntor) no haya saltado . Mantenimiento ATENCION!! Antes de cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica, quitando el enchufe o apagando el interruptor general de la casa, o apretando la tecla roja en la caja de comandos. Al término de la operación de limpieza o mantenimento de la campana de los filtros ,reinstalar el panel frontal y los filtros como en las instrucciones, verificando el correcto instalado y enganche,de otro modo la campana no se enciende. Limpieza La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ATENCION: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente. El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas. Filtro antigrasa Retiene las partículas de grasa producidas cuando se cocina. Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente. El montaje y desmontaje de los filtros anti-grasa y de los filtros de carbón debe efectuarse con el panel retráctil de la campana en en posición abierta. Para ello,pulsar la tecla ON/OFF (T5). Y luego,extraer el panel frontal tirando contemporáneamente de la parte superior de cada lado (Fig.13). El panel gira hacia adelante y libera el acceso a los filtros anti- grasa (Fig.14). Filtro al carbón activo (solamente para la versión filtrante) Retiene los olores desagradables producidos por el cocinado de alimentos. La saturaciòn del carbòn activado ocurre despuès da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses. NO puede lavarse o reciclarse. Después de haber quitado el filtro anti grasas, es posible insertar los filtros al carbón (Fig.15) no en dotación Sustitución de la lámpara Desconecte el aparato de la red elèctrica. Atención! Antes de tocar las lámparas asegúrese de que esten frías. Sustituir la lámpara dañada con una del mismo tipo como se especifica en la etiqueta correspondiente o en la campana cerca de la lámpara misma . Para la sustitución del neón proceder como viene ahora indicado:

1. Levantar el carro

2. Quitar la alimentación (esta operación puede ser

realizada quitando el enchufe, si es accesible, o abrir el interruptor, si es previsto en fase de instalación ;o apretar la tecla roja en la caja de comandos (Fig. 10c)

3. Quitar los tornillos que fijan el frontal superior como es

5. Quitar el neón dañado (Fig. 18) y sostituirlo con uno de
