BRUGSANVISNING DD9800.0S Küppersbusch

de iguais características (Mod.T5 14W 860). Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.62 DA - Bruger- og monteringsvejledning Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning. Emhætten kan have et andet udseende i forhold til modellen på tegninerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret. ! Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved viseresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. ! Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed. ! Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. ! Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser. Bemærk: Komponenter mærket med symbolet “(*)” er ekstraudstyr, der kun leveres til visse modeller, eller er ikke- leverede komponenter, som således skal købes særskilt. Advarsler Pas på!: apparatet må ikke tilsluttes elnettet før installeringen er helt tilendebragt. Før der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet. Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker. Apparatet må ikke benyttes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, eller uden den nødvendige erfaring og kendskab, med mindre brugen sker under opsyn eller vejledning fra en person der har ansvaret for deres sikkerhed. Børn skal holdes under opsyn, så de ikke får mulighed for at lege med emhætten. Emhætten må aldrig benyttes uden korrekt monteret rist! Emhætten må ALDRIG benyttes som støtteoverflade, med mindre dette er udtrykkeligt tilladt. Lokalet skal have tilstrækkelig ventilation, når køkkenemhætten anvendes samtidigt med andre apparater der forbrænder gas eller andre brændstoffer. Den opsugede luft må ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer. Det er strengt forbudt at flambere under emhætten. Brug af åben ild er farligt for filtrene og kan medføre brand, og skal derfor altid undgås. Friturestegning skal ske under opsyn for at forhindre, at den overopvarmede olie bryder i brand. De tilgængelige dele kan blive meget varme, når de benyttes sammen med apparater til madlavning. Hvad angår de nødvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholdes uden undtagelse. Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning). Manglende overholdelse af kravene for rengøring af emhætten, og for udskiftning og rengøring af filtrene, medfører brandfare. Emhætten må hverken benyttes eller efterlades uden korrekt indsatte lyspærer pga. fare for elektrisk stød. Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Under håndtering af emhætten må hænderne aldrig anbringes indenfor det udtrækkelige udsugningspanels (slæde) aktionsområde. Emhætten er udstyret med sikkerhedsafbrydere, der forhindrer funktionen, når det forreste filterpanel afhægtes. Med henblik på vedvarende forbedring af vore produkter, forbeholder vi os ret til at ændre deres tekniske og funktionsmæssige kendetegn, samt deres udseende, som en naturlig følge af produktudviklingen. På udgaven med ekstern motor er der behov for en udsugningsenhed (ekstern motor) fra samme fabrikant, for at emhætten kan fungere normalt. Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt. Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt. Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning. Produktet er designet, testet og produceret i henhold til:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen. PAS PÅ! Manglende montering af skruer og fastgøringsanordninger i overensstemmelse med disse instruktioner, kan medføre elektrisk fare.63 Brug Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation. Sugende udgave Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen. Aftræksrørets diameter skal svare til diameteren på forbindelsesringen. Obs! Udledningsrøret leveres ikke, og skal købes. På den vandrette del skal røret have en let stigning (cirka 10°) for at lette bortledning af luften udenfor lokalet. Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes. Filtrerende udgave Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul. Bemærk: Luften recirkuleret gennem kulfiltrene sendes tilbage i køkkenet gennem et rør, der leder luften til den ene side af køkkenelementet (Fig. 11). Blokering af kontraventilen Før slangen til luftudgang tilsluttes, skal man sørge for, at udsugningsenhedens kontraventiler er i stand til at dreje frit (Fig. 12). Modellerne uden udsugningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsugningsenhed (ikke leveret). Vejledningen til tilslutning leveres sammen med den perifere udsugningsenhed. Installering Bemærk: Installeringen skal ske, så der altid sikres adgang til emhætten og til de elektroniske komponenter med henblik på eventuelle serviceindgreb. Ved installering af produktet henstilles der til, at man overholder en minimumsafstand på 400 mm mellem arbejdsbordet og eventuelle komponenter over emhætten. Denne afstand skal overholdes for at undgå hindring af udsugningspanelets opgang (åbning) og nedgang (lukning), og for at lette adgang til emhættens betjeningsanordninger på panelet. ADVARSEL: Metaldåsen med elektroniske komponenter skal anbringes i en afstand, der ikke er under 65 cm fra gaskomfurer, eller under alle omstændigheder 65 cm fra emhættens udsugningspunkt. HENSTILLING: Der henstilles til, at metaldåsen med elektroniske komponenter installeres mindst 10 cm fra gulvet, og i en passende afstand fra alle former for varmekilder (fx. siden på en ovn eller et komfur). Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes. Elektrisk tilslutning Tilslutning af emhætten til elnettet skal udføres af en kvalificeret tekniker. Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer. Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion. Montering Før apparatet installeres, skal man undersøge, at ingen komponenter er beskadiget; hvis dette er tilfældet, skal man kontakte forhandleren, og undlade at fortsætte installeringen. Læs desuden alle nedenstående instruktioner opmærksomt.

• Benyt et rør til udledning af luft der har en længde på højst 5 meter.

• Begræns antallet af kurver på kanaliseringen, fordi hver kurve reducerer udsugningseffektiviteten i et omfang af 1 lineær meter. (Fx: hvis man benytter 2 kurver på 90°, må kanaliseringens længde ikke overskride 3 meter).

• Undgå drastiske retningsændringer.

• Benyt et rør med en konstant diameter på 150 mm i hele længden.

• Benyt et rør fremstillet af et godkendt materiale.

• Fjern sikkerhedstykkelsen vist på fotoet (Fig. 1-2), når installeringen er afsluttet.

• Ved manglende overholdelse af ovenstående instruktioner, påtager fabrikanten sig intet ansvar for problemer med kapaciteten eller støjforholdene, og ingen garanti vil være gældende.

• Undersøg indersiden af køkkenelementet ud for emhættens leje - før hullet laves - for at sikre, at elementets opbygningsdele, eller andre komponenter der kan skabe problemer for installeringen, ikke findes i dette område. Kontroller at de ydre dimensioner på emhætten og kogefladen passer til elementet, og at installeringen således kan finde sted.

• Lav et rektangulært hul med dimensionerne 108x790 mm bagved kogefladen.64

• Påfør lim på panelet på den nederste del af emhætten. (fig. 2A 2B 2C) og anbring den indeni hullet der lavet på komfurets plade. Derefter sættes Downdraft’ en indeni møblet.

• Hvis det drejer sig om en udgave med monteret motor, skal skruerne og udsu-gningsenheden fjernes, for at kunne sætte emhætten ind i hullet.Installer emhætten i hullet ved at føre den ind ovenfra, som vist på (Fig. 3).

• Fastgør emhætten internt i elementet vha. de medfølgende beslag (Fig. 4). Monter beslagene på den nederste del af emhætten (Fig. 5a); sørg for at der efterlades en afstand på 2 mm mellem undersiden af beslaget og elementets bund (Fig. 5b). Denne afstand giver mulighed for at trække produktet nedad, når det fastgøres (Fig. 5c), så den rustfrie stålramme ligger helt tæt på arbejdsbordet.

• Sørg for at produktet er helt vinkelret mod arbejdsbordet, før skruerne sættes ind i elementet.

• Løft emhætten og fjern lågestoppet (Fig. 6), når installeringen er fuldført, og efter tilslutning til elnettet.

• Hvis det drejer sig om udgaven med indbygget motor, skal motorenheden monteres med luftudgangen rettet i den ønskede retning: nedad eller opad. (Fig. 7b). Motoren kan installeres enten på forsiden eller på bagsiden af emhætten. Når motoren er blevet installeret, skal kanaliseringen til luftudgang monteres.

• Anbring metaldåsen med de elektroniske komponenter i et let tilgængeligt område for eventuelle serviceindgreb (Fig. 8), og tilslut dåsens elektriske stikforbindelser til emhætten: stikforbindelse til trykknappanel (Fig. 9a), 9- polet stikforbindelse (Fig. 9b), neon-stikforbindelse (Fig. 9c).

• Tilslut emhætten til elnettet. Funktion Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter før påbegyndelse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen. Emhætten er udstyret med en "TOUCH" anordning til betjening af lys og hastighed. Læs venligst nedenstående oplysninger omhyggeligt, for at kunne bruge denne funktion korrekt. Emhætten kan betjenes vha. en fjernbetjening, der kan leveres i et udstyrssæt (læs venligst afsnittet om fjernbetjeningens funktion).

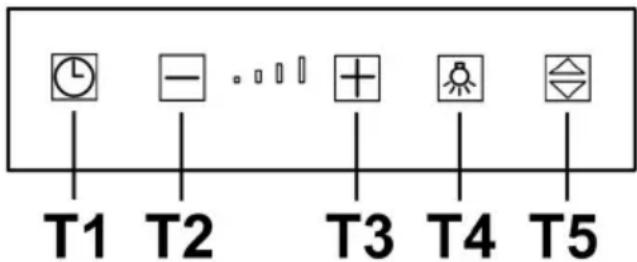

• Tast T1: forsinker slukning af emhætten med tidsindstilling af den anvendte hastighed i nogle minutter. Denne funktion medfører, at emhætten slukker ved udløb af tidsindstillingen. Tidsindstillingen er opdelt på følgende måde:

• udsugningshastighed (effekt) 1: 20 minutter

• udsugningshastighed (effekt) 2: 15 minutter

• udsugningshastighed (effekt) 3: 10 minutter

• udsugningshastighed (effekt) 4: 5 minutter NB: ved aktivering af timeren under hastigheden (sugekraften) 4 vil emhætten, inden den slukker, muligvis overgå til hastigheden 3, idet hastigheden 4 allerede har indbygget en maksimal varighed inden hastigheden automatisk reduceres. Ved tryk på tasterne T2 og T3 afbryder emhætten tidsindstillingen, og udsugningshastigheden (effekten) øges eller sænkes på grundlag af den trykkede tast. I fasen med tidsindstilling blinker lysdioden for den anvendte hastighed.

• Tast T2: Sænker den aktive udsugningshastighed (effekt) (4→3→2→1→OFF). Hastigheden vises vha. tænding af lysdioden for den anvendte hastighed. Tasten T2 har ingen effekt på åbning/lukning af udsugningspanelet.

• Tast T3: Øger den aktive udsugningshastighed (effekt) (1→2→3→4). Hastigheden vises vha. tænding af lysdioden for den anvendte hastighed. NB: hastigheden (sugekraften) 4 er indstillet til 6 minutter, hvorefter emhætten automatisk bender tilbage til hastigheden (sugekraften) 3 Bemærk: Hvis panelet er lukket (slukket emhætte), aktiverer tast T3 først åbning af udsugningspanelet, og indstiller derefter emhætten på udsugningshastighed (effekt) 1.

• Tast T4*: Tænder lyset Bemærk: Hvis udsugningspanelet er lukket (slukket emhætte), aktiverer tast T4 først åbning af udsugningspanelet, og tænder derefter lyset.

• Tast T5: Åbner (løfter) og lukker (sænker) udsugningspanelet. Hvis emhætten er slukket og panelet lukket, åbner tast T5 først udsugningspanelet, og indstiller derefter emhætten på udsugningshastighed (effekt) 1. Hvis emhætten er tændt (med enhver hastighed) og panelet er åbent, slukker tast T5 først emhætten (og lyset, hvis det er tændt), og lukker derefter udsugningspanelet.

• Afhænger af den pågældende model. Supplerende oplysninger om funktionen Under fjernelse af det forreste panel med henblik på rengøring og vedligeholdelse, blokeres alle elektroniske funktioner for udsugning og bevægelse. Sikkerhedsanordning til forebyggelse af klemning: hvis en genstand forhindrer lukning af Downdraft, afbrydes lukningen, og slæden kører op igen.65 Signalering af Fedtfilter-mætning. Efter hver 40 timers brug, signalerer emhætten behov for vedligeholdelse af fedtfilteret. Signaleringen sker vha. samtidig blink af alle lysdioder for udsugningshastighed (effekt). Reset af signalering fra fedtfilter Efter vedligeholdelse af fedtfilteret skal der trykkes på tast T1 i mere end 3 sekunder, så signaleringen nulstilles. Bemærk: Signaleringen vises ikke ved slukket emhætte (OFF), lige gyldigt hvilken placering udsugningspanelet har indtaget. Brug af fjernbetjeningen Fjernbetjeningen er i stand til at betjene alle emhættens funktioner: Valg af udsugningshastighederne (effekterne) Betjening af lyset Tast uden funktioner Reset og konfiguration af signaleringen for filtermætning Valg af udsugningshastighederne (effekterne): Tryk på tasten "◄" eller tasten "►", indtil symbolet vises på fjernbetjeningen. Tryk på tasten “+” eller tasten “-” eller tasten "■" for henholdsvis at øge, sænke eller slukke udsugningshastigheden (effekten). Ved slukket emhætte og lukket udsugningspanel medfører tryk på tasten "■" eller tasten “+”, at emhætten først åbner udsugningspanelet, og derefter indstiller udsugningshastighed (effekt) 1. Ved tændt emhætte og åbent udsugningspanel medfører tryk på tasten "■" en enkelt gang, at emhætten slukkes; hvis der trykkes på tasten endnu en gang, lukkes udsugningspanelet (lyset slukkes også, hvis det er tændt). Betjening af lyset (Afhænger af den pågældende model): Tryk på tasten "◄" eller tasten "►", indtil symbolet vises på fjernbetjeningen. Lyset i midten kan tændes og slukkes på to forskellige måder:

1. Tryk på tasten “+” eller tasten “-” for henholdsvis at tænde

(OFF) til tændt (ON) eller vice versa. Bemærk 1: hvis udsugningspanelet er lukket, åbner tasten til tænding af lyset først panelet. Bemærk 2: Ved tændt lys medfører tryk på tasten "■" en enkelt gang, at emhætten slukkes; hvis der ikke er indstillet nogen udsugningshastighed (effekt), medfører et nyt tryk på tasten, at udsugningspanelet lukkes. Reset og konfiguration af signaleringen for filtermætning Tænd emhætten på en vilkårlig hastighed (læs venligst ovenstående afsnit “Valg af udsugningshastighederne (effekterne)”) Tryk på tasten "◄" eller tasten "►", indtil symbolet vises på fjernbetjeningen. Tryk samtidigt i mere end 3 sekunder på tasterne “+” og “-”; alle lysdioder for udsugningshastigheder (effekter) ophører med at blinke til angivelse af, at reset af signaleringen er blevet udført. Vedligeholdelse af fjernbetjeningen Rengøring af fjernbetjeningen: Rengør fjernbetjeningen med en blød klud vædet med en opløsning af mild sæbe uden slibemidler. Udskiftning af batterierne:

• Åbn batterirummet ved at lirke med en lille skruetrækker med fladt hoved.

• Udskift det brugte batteri med et nyt batteri på 12 V type MN21/23 Når det nye batteri indsættes, skal man sørge for at overholde polariteten angivet i batterirummet!

• Luk batterirummet igen. Bortskaffelse af batterier Batterierne skal bortskaffes i overensstemmelse med den gældende nationale lovgivning. Brugte batterier må ikke smides ud sammen med almindeligt husaffald. Batterierne skal bortskaffes på en sikker måde. Ret henvendelse til de kompetente myndigheder for affaldssortering for yderligere oplysninger om miljøbeskyttelse, genbrug og bortskaffelse af batterier. Funktionsfejl Emhætten fungerer ikke Kontroller følgende:

• At der ikke er strømsvigt

• At der er indstillet en bestemt hastighed.

• At panelet er korrekt fasthægtet.

• At stikforbindelsen med 9 poler er korrekt indsat (Fig. 9b).

• At den røde reset-tast over dåsen med elanlægget er trykket.

• At ledningerne er korrekt indsat i stikforbindelsen med 9 poler. (Hvis der trykkes for hårdt under tilslutningen, kan kontakterne bøjes).66 Emhætten renser ikke luften korrekt. Kontroller følgende:

• At den valgte motorhastighed er tilstrækkelig til mængden af røg og damp

• At der er tilstrækkelig lufttilførsel til køkkenet, så luften kan suges ind; at kulfilteret ikke er slidt (emhætte i den filtrerende udgave).

• At udledningsrøret til luftudgang er uden tilstopninger.

• At kontraventilerne i udsugningsenheden er i stand til at dreje frit. Emhætten slukkes under funktionen Kontroller følgende:

• At der ikke er strømsvigt.

• At den magnetotermiske differentialafbryder (livredder) ikke er sprunget. Vedligeholdelse Pas på! Inden der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at fjerne stikket fra stikkontakten, eller ved at afbryde hjemmets hovedafbryder eller trykke på den røde tast på betjeningsdåsen (Fig. 13c). Når rengøringen eller vedligeholdelsen af emhætten eller filtrene er udført, skal frontpanelet og filtrene sættes på plads i overensstemmelse med vejledningen; kontroller at panelet er korrekt installeret og fasthægtet, ellers vil emhætten ikke kunne tænde. Rengøring Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form. Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT! Pas på: Manglende overholdelse af vejledningen til rengøring af apparatet og udskiftning af filtrene medfører brandfare. Der henstilles således til, at instruktionerne følges. Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren, brande forårsaget af utilstrækkelig vedligeholdelse af apparatet eller manglende overholdelse af ovenstående instruktioner. Fedtfilter Tilbageholder de fedtpartikler, der dannes under tilberedning af mad. Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet – hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus. Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber. Monteringen og afmonteringen af fedtfiltrene og kulfiltrene skal udføres med emhættens udtrækkelige del i åben position. Tryk på tasten OFF (T5)for at gøre dette.Afmontér derefter frontpanelet ved at trække samtidig i den øverste del på hver side (Fig.13). Panelet drejer fremad og giver adgang til fedtfiltrene (Fig.14). Kulfilter (kun den filtrerende udgave) Filteret opfanger lugt fra madlavning. Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke benyttes intensivt, eller oftere. Kulfilteret kan IKKE vaskes eller genanvendes. Efter at fedtfiltrene er blevet fjernet, er det muligt at indsætte kulfiltrene (Fig. 15) (ikke leveret). Udskiftning af lyspærerne Afbryd apparatet fra el-nettet. Pas på! Sørg for at pærerne er kolde før de berøres. Udskift den beskadigede pære med en pære af samme type i overensstemmelse med specifikationerne på etiketten eller oplysningerne ved siden af pæren på emhætten. Følg venligst nedenstående fremgangsmåde ved udskiftning af neonlyset:

2. Afbryd strømforsyningen; enten ved at trække stikket ud

(hvis det er tilgængeligt), ved at åbne den afbryderkontakt, der eventuelt er blevet monteret under installeringen, eller ved at trykke på den røde tast på betjeningsdåsen (Fig. 10c).

3. Fjern de skruer, der fastgør det øverste frontstykke, som

4. Løft det øverste frontstykke (Fig. 17).

5. Fjern det beskadigede neonlys (Fig. 18), og indsæt et nyt
