MANUAL DE USUARIO Relaxx'x ProSilence 66 BGS5A33S BOSCH

Consejos y advertencias de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Instrucciones de uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

Conservar las instrucciones de uso. En caso de entre- gar el aspirador a una tercera persona, adjuntar las instrucciones de uso. Uso de acuerdo con las especificacio- nes

ste aspirador está indicado para el uso doméstico y no para aplicaciones industriales. Usar el aspirador exclusivamente de acuerdo con las indicaciones descri- tas en estas instrucciones de uso. El fabricante no se hace responsable de los posibles daños causados por un uso indebido o inapropiado del aparato. Por consiguiente es imprescindible observar los siguientes consejos y advertencias. El aspirador deberá usarse sólo con: Piezas de repuesto, accesorios o accesorios especia- les originales Para evitar daños y lesiones, no usar el aspirador en los siguientes casos: aspiración de personas o animales. aspirar: - Insectos (p. ej., moscas, arañas...). - sustancias tóxicas, objetos afilados, calientes o incandescentes, - sustancias húmedas o líquidas, - materiales o gases inflamables o explosivos, - ceniza, hollín de estufas cerámicas e instalaciones de calefacción central, - polvo de tóner de impresoras y fotocopiadoras. Consejos y advertencias de seguridad Este aspirador cumple las reglas reconoci- das de la técnica y las correspondientes normas y disposiciones de seguridad. Este aparato puede ser utilizado por niños a partir de 8 años y por personas que presenten limitaciones de las facul- tades físicas, sensoriales o psíquicas o que carezcan de la experiencia y el conocimiento necesarios, siempre que sean supervisados por otra persona o que se les haya enseñado a utilizar la herramienta de forma segura y hayan comprendido los peligros que supone. Los niños no deben jugar con el aparato. Bedienung_BGS5_8001 002 792_GS 50 14.04.2014 11:23 Seite 1516 Las tareas de limpieza y mantenimiento que correspondan al usuario no deben ser realizadas por niños sin supervisión. Mantener las láminas y bolsas de plástico fuera del alcance de los niños. => ¡Peligro de asfixia! Uso adecuado La conexión y puesta en funcionamiento del aspira- dor debe efectuarse de acuerdo con las indicaciones de la placa de características. No aspirar nunca sin la bolsa filtrante, el depósito de

olvo, el filtro protector del motor o el filtro de sali- da. => ¡El aparato puede estropearse! No aspirar nunca con la boquilla y el tubo cerca de la cabeza. => ¡Peligro de lesiones! Para aspirar escaleras, el aparato tiene que quedar siempre por debajo del usuario. No usar el cable de alimentación de red ni el tubo flexible para llevar/transportar el aspirador. Si el cable de conexión a la red está dañado, para evitar riesgos lo debe sustituir el fabricante o su Servicio de Asistencia Técnica u otra persona igual- mente cualificada. En caso de utilizar el aparato durante más de 30 minutos, extraer por completo el cable de conexión a la red. No tirar del cable para desenchufar el aparato de la red, sino de la clavija del enchufe. No colocar el cable de alimentación encima de bor- des afilados ni aplastarlo. Durante la recogida automática del cable, prestar atención para que el enchufe no se dirija a personas, partes del cuerpo, animales u otros objetos. => Guiar el cable de conexión a la red con ayuda del enchufe. Extraer el enchufe antes de realizar cualquier trabajo en el aspirador. No poner en marcha el aspirador si presenta algún desperfecto. Extraer el enchufe en caso de avería. Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador sólo deben ser llevados a cabo por el servicio de asistencia técnica autorizado. Proteger el aspirador de las inclemencias del tiem- po, la humedad y fuentes de calor. No utilizar productos inflamables o que contengan alcohol en los filtros (bolsas filtrantes, filtro protec- tor del motor, filtro de salida, etc.). El aspirador no ha sido diseñado para su empleo en obras. => La aspiración de escombros puede provocar daños en el aparato. Desconectar el aparato y extraer el cable de cone- xión a la red cuando no se vaya a aspirar. Inutilizar inmediatamente los aparatos usados para poder eliminarlos según la normativa. !Observaciones

l enchufe de red debe estar protegido mediante un

usible de 16 A como mínimo. Si el fusible se activa al conectar el aparato, puede deberse a que hay otros aparatos conectados con un valor de conexión alto en el mismo circuito eléctrico. La activación del fusible se puede evitar ajustando el nivel más bajo de potencia antes de conectar el apa- rato, y aumentándolo luego. Indicaciones para eliminar el material de embalaje Embalaje El embalaje protege el aspirador de posibles desper- fectos durante el transporte. Está compuesto por

ateriales no contaminantes y, por tanto, se pueden reciclar. Entregar los materiales del embalaje que ya no se necesiten en los centros de recogida para el sistema de reciclaje "punto verde". Aparatos usados Los aparatos usados contienen aún muchos materia- les aprovechables. Por este motivo, entregar los apa- ratos usados en el comercio habitual o en el centro de reciclaje para su reaprovechamiento. Consultar las alternativas vigentes para la eliminación de resi- duos a su distribuidor o en el ayuntamiento de su municipio. Eliminación de filtros y bolsas filtrantes Los filtros y las bolsas filtrantes están fabricados con materiales respetuosos con el medio ambiente. Pueden eliminarse de forma normal, siempre y cuan- do no contengan ninguna sustancia que no pueda desecharse con la basura doméstica. Observaciones respecto a la etiqueta energética Esta aspiradora es una aspiradora de uso general. Para obtener la eficiencia energética y las clases de poder de limpieza declaradas al aspirar alfombras, uti- lizar la boquilla universal intercambiable. Para lograr la eficiencia energética y la clase de limpie- za declaradas en suelos duros con juntas y ranuras, uti- lizar la boquilla "powerClean Stone & Co" suministrada. Los valores indicados en la etiqueta energética han sido determinados conforme a los procedimientos de medición prescritos (según la norma EN60312-1). Bedienung_BGS5_8001 002 792_GS 50 14.04.2014 11:23 Seite 1617 Não permita a limpeza e manutenção do aparelho pelo utilizador a crianças sem vigilância. Sacos de plástico e películas devem ser mantidos fora do alcance das crianças e eliminados. => Existe perigo de asfixia! Utilização correta Ligue o aspirador e coloque-o em funcionamento

*según equipamiento Nos alegra que haya elegido un aspirador Bosch de la serie Relaxx´x. En estas instrucciones de uso se presentan diferentes modelos Relaxx´x. Por ello, es posible que no todas las

aracterísticas técnicas y funciones descritas sean apli-

ables a su modelo. Se deben usar solo los accesorios originales de Bosch, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración. Conservar las instrucciones de uso. Si el aspirador

asa a ser propiedad de otra persona, deben adjuntar- se siempre las instrucciones de uso. Abrir los desplegables laterales Descripción de los aparatos 1Cepillo universal con dos posiciones con conexión para accesorios 2 Tubo telescópico con tecla desplazable y conexión de accesorio 3 Portaaccesorios 4 Tubo flexible de aspiración 5 Empuñadura 6 Corona de cerdas (para montaje en boquilla para tapicería)* 7 Soporte para el tubo en el lateral del aparato 8Cable de alimentación de red 9Depósito de polvo 10 Boquilla para tapicería 11 Boquilla para juntas 12 Tecla de limpieza de filtro "Clean"* 13 Indicador de nivel de potencia 14 Tecla de Encendido/Apagado con regulador elec- trónico de la potencia de aspiración 15 Tapa del aparato 16 Asa de transporte 17 Soporte para el tubo en posición vertical (en la parte inferior del aparato) 18 Filtro de láminas 19 Filtro para pelusas 20 Boquilla para suelos duros delicados como el par- qué 21 Boquilla "powerClean Stone & Co" para suelos duros con juntas y ranuras como baldosas y entab- lados

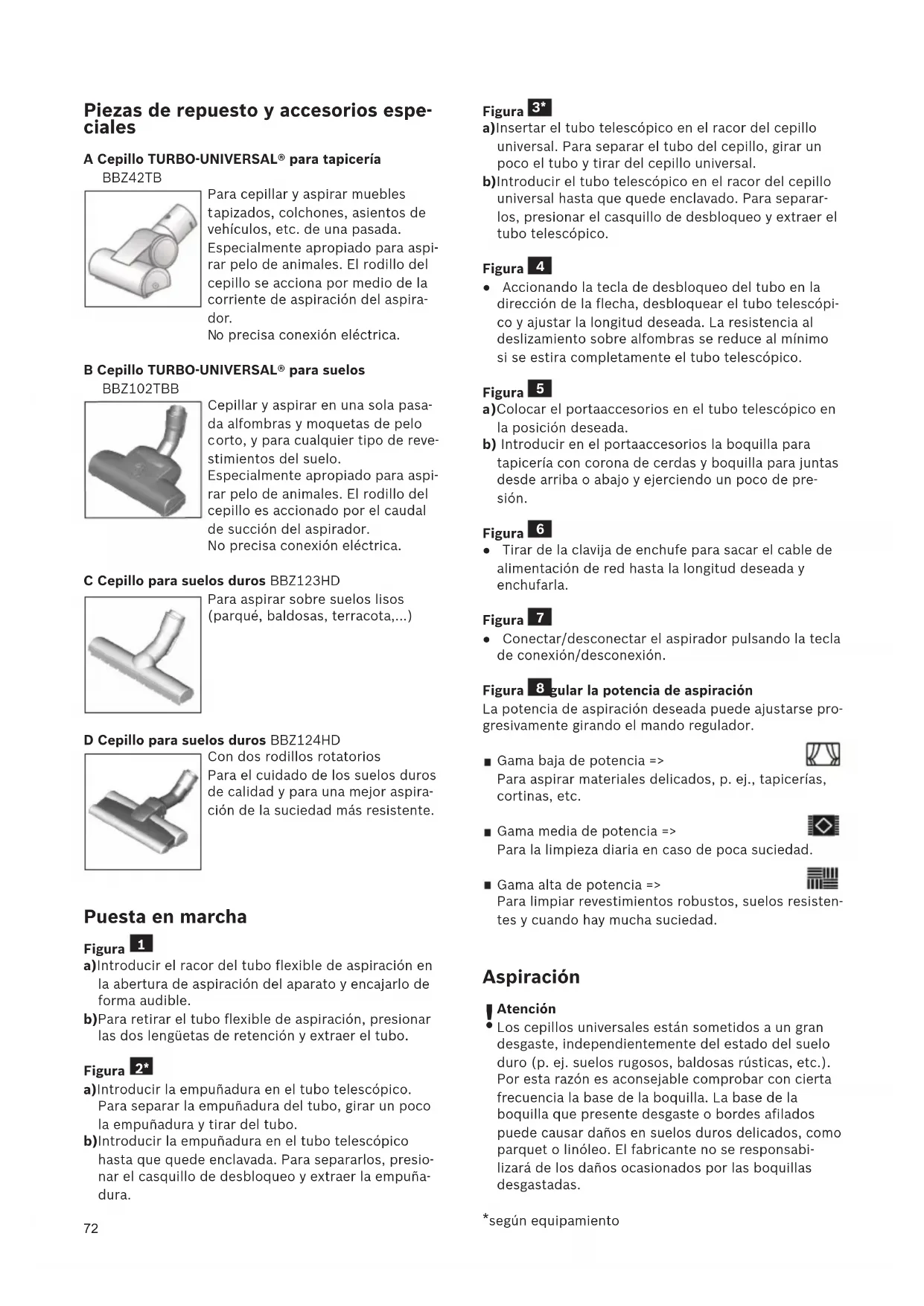

Bedienung_BGS5_8001 002 792_GS 50 14.04.2014 11:23 Seite 7172 Piezas de repuesto y accesorios espe- ciales A Cepillo TURBO-UNIVERSAL® para tapicería BBZ42TB Para cepillar y aspirar muebles

apizados, colchones, asientos de vehículos, etc. de una pasada. Especialmente apropiado para aspi- rar pelo de animales. El rodillo del cepillo se acciona por medio de la corriente de aspiración del aspira-

o precisa conexión eléctrica. B Cepillo TURBO-UNIVERSAL® para suelos BBZ102TBB Cepillar y aspirar en una sola pasa- da alfombras y moquetas de pelo

orto, y para cualquier tipo de reve- stimientos del suelo. Especialmente apropiado para aspi- rar pelo de animales. El rodillo del cepillo es accionado por el caudal de succión del aspirador. No precisa conexión eléctrica. C Cepillo para suelos duros BBZ123HD Para aspirar sobre suelos lisos (parqué, baldosas, terracota,...) D Cepillo para suelos duros BBZ124HD Con dos rodillos rotatorios Para el cuidado de los suelos duros de calidad y para una mejor aspira- ción de la suciedad más resistente. Puesta en marcha Figura a)Introducir el racor del tubo flexible de aspiración en la abertura de aspiración del aparato y encajarlo de forma audible. b)Para retirar el tubo flexible de aspiración, presionar las dos lengüetas de retención y extraer el tubo. Figura a)Introducir la empuñadura en el tubo telescópico. Para separar la empuñadura del tubo, girar un poco la empuñadura y tirar del tubo. b)Introducir la empuñadura en el tubo telescópico hasta que quede enclavada. Para separarlos, presio- nar el casquillo de desbloqueo y extraer la empuña- dura.

*según equipamiento Figura a)Insertar el tubo telescópico en el racor del cepillo universal. Para separar el tubo del cepillo, girar un poco el tubo y tirar del cepillo universal.

)Introducir el tubo telescópico en el racor del cepillo universal hasta que quede enclavado. Para separar- los, presionar el casquillo de desbloqueo y extraer el tubo telescópico. Figura

Accionando la tecla de desbloqueo del tubo en la

irección de la flecha, desbloquear el tubo telescópi- co y ajustar la longitud deseada. La resistencia al deslizamiento sobre alfombras se reduce al mínimo si se estira completamente el tubo telescópico. Figura

)Colocar el portaaccesorios en el tubo telescópico en la posición deseada. b) Introducir en el portaaccesorios la boquilla para tapicería con corona de cerdas y boquilla para juntas desde arriba o abajo y ejerciendo un poco de pre- sión. Figura ● Tirar de la clavija de enchufe para sacar el cable de alimentación de red hasta la longitud deseada y enchufarla. Figura ● Conectar/desconectar el aspirador pulsando la tecla de conexión/desconexión. Figura Regular la potencia de aspiración La potencia de aspiración deseada puede ajustarse pro- gresivamente girando el mando regulador. Gama baja de potencia => Para aspirar materiales delicados, p. ej., tapicerías, cortinas, etc. Gama media de potencia => Para la limpieza diaria en caso de poca suciedad. Gama alta de potencia => Para limpiar revestimientos robustos, suelos resisten- tes y cuando hay mucha suciedad. Aspiración

Atención Los cepillos universales están sometidos a un gran desgaste, independientemente del estado del suelo duro (p. ej. suelos rugosos, baldosas rústicas, etc.). Por esta razón es aconsejable comprobar con cierta frecuencia la base de la boquilla. La base de la boquilla que presente desgaste o bordes afilados puede causar daños en suelos duros delicados, como parquet o linóleo. El fabricante no se responsabi- lizará de los daños ocasionados por las boquillas desgastadas.

Bedienung_BGS5_8001 002 792_GS 50 14.04.2014 11:23 Seite 7273 *según equipamiento *según equipamiento Figura Ajustar el cepillo universal con dos posiciones: Alfombras y moquetas =>

uelos duros/parqué => Si se aspiran partículas de gran tamaño, aspirarlas de una en una y con cuidado para no obstruir el canal de aspiración del cepillo universal. En caso necesario, retirar la boquilla para poder aspirar

ejor las partículas de suciedad. Figura Aspirar con los accesorios adicionales Acoplar las boquillas al tubo de aspiración o a la empuñadura según las necesidades: a)Boquilla para juntas para aspirar en juntas, esquinas, etc.

)Boquilla para tapicería para aspirar en muebles tapizados, cortinas, etc. c)Boquilla para tapicería con corona de cerdas integra- da para aspirar marcos de ventanas, armarios, perfiles, etc. Guardar la boquilla para juntas y la boquilla para tapicería en el portaaccesorios después de utilizar- las. d)Boquilla para suelos duros delicados como el parqué e)Boquilla "powerClean Stone & Co" para suelos duros con juntas y ranuras como baldosas y entablados Figura Limpieza del cepillo para suelos duros a)Para limpiar la boquilla, aspirar desde abajo. b)Cortar los hilos y pelos enredados con unas tijeras y aspirarlos. Figura Al hacer una pausa, se podrá utilizar el soporte para el tubo dispuesto en un lateral del aparato. ●Después de apagar el aparato, introducir el gancho del cepillo universal en el soporte para el tubo. Figura Para aspirar escaleras, colocar el aparato en el suelo, a la altura del primer peldaño. No obstante, si el cepillo no llega al final de la escalera, puede moverse el apara- to con el asa de transporte. Tras el trabajo Figura ●Desconectar el aparato. ● Extraer el enchufe de la red. ● Tirar ligeramente del cable de alimentación de red y soltarlo. (el cable se enrolla automáticamente). Figura ●Desbloquear y encajar el tubo telescópico presionan- do la tecla de desbloqueo del tubo en la dirección de la flecha. 11*

Figura Para guardar el aparato se puede utilizar el soporte para el tubo situado en la parte inferior del aparato. a)Sujetar derecho el aparato por la empuñadura.

)Introducir el gancho de sujeción del cepillo universal en el soporte para el tubo en posición vertical. Vaciar el depósito de polvo Figura

ara obtener los mejores resultados de aspiración,

aciar el depósito de polvo después de cada proceso de aspiración o, como muy tarde, cuando el polvo o la suciedad sean visibles en el filtro para pelusas o cuan- do el polvo haya alcanzado la marca en algún punto del depósito. Al vaciar el depósito de polvo, controlar siempre el

rado de suciedad del filtro para pelusas y, en caso necesario, limpiarlo según el procedimiento indicado en "Limpieza del filtro para pelusas". Figura Figura a)Abrir la tapa del aparato tirando de la pestaña de cierre. b)Extraer el depósito de polvo del aparato con ayuda de la empuñadura. Figura a)Desbloquear la unidad filtrante del depósito de polvo accionando la tecla de desenclavamiento. b)Retirar la unidad filtrante del depósito de polvo y vaciar el depósito de polvo. Figura a)Introducir la unidad filtrante en el depósito de polvo vigilando que encaje correctamente. La flecha de la tapa del filtro debe apuntar en dirección a la pestaña de cierre. b)Presionar la tapa del depósito hasta que encaje de forma audible. c)Comprobar que el depósito de polvo esté correcta- mente encajado en el aparato. Cerrar la tapa del apa- rato hasta que la pestaña de cierre encaje de nuevo.

Atención Si al cerrar la tapa se nota cierta resistencia, compro- bar que el filtro está completo y que tanto éste como el depósito de polvo están bien encajados.

Bedienung_BGS5_8001 002 792_GS 50 14.04.2014 11:23 Seite 7374 Cuidados y limpieza del filtro Limpiar el filtro de láminas Su aparato dispone de la función "Sensor Control". Figura + Figura .

sta función controla de forma permanente el nivel de rendimiento del mismo. El indicador luminoso indica si debe limpiarse el filtro de láminas para que el aparato vuelva a funcionar a pleno rendimiento. Aspirador con función "RotationClean"

igura El indicador muestra una luz azul cuando el aparato funciona con un nivel de rendimiento óptimo. Si se enciende una luz roja, deberá limpiarse el filtro de lámi- nas. El aparato se ajusta automáticamente al nivel míni- mo de potencia. Figura ● Apagar el aparato para limpiar el filtro de láminas.

Atención: el filtro solo puede limpiarse con el apa- rato desconectado. ● Abrir la tapa del aparato tirando de la pestaña de cierre. ●Para limpiar el filtro de láminas, girar el botón 180º al menos 3 veces. Si el indicador no está encendido, el filtro también puede limpiarse con el nivel bajo de aspiración. Reco- mendamos limpiar el filtro de láminas siempre antes de vaciar el depósito de polvo. En cualquier caso, deberá limpiarse a más tardar cuando se ilumine el indicador "Sensor Control". Si a pesar de haberse limpiado el filtro de láminas, el indicador parpadea tres veces seguidas en intervalos cortos, el motivo será probablemente que el filtro para pelusas está sucio o que hay alguna obstrucción. En ese caso, el aparato se ajusta automáticamente al nivel mínimo de potencia y el indicador muestra una luz roja permanente. ●Desconectar el aparato, vaciar el depósito de polvo y limpiar el filtro para pelusas según el procedimiento indicado en "Limpieza del filtro para pelusas". Figura Aspirador con función "SelfClean" Figura El indicador muestra una luz azul cuando el aparato funciona con un nivel de rendimiento óptimo. Si se enciende una luz roja, el aparato se desconectará automáticamente. Se activará la limpieza del filtro, ejecutada por el motor de limpieza integrado. 23*21*

23* *según equipamiento El hecho de que el aparato deba limpiarse tres veces consecutivas en muy poco tiempo indica probablemen- te que el filtro para pelusas está sucio o presenta algu- na obstrucción. En ese caso, el aparato se ajusta automáticamente al nivel mínimo de potencia y el indi-

ador emite una luz roja. ●Desconectar el aparato, vaciar el depósito de polvo y limpiar el filtro para pelusas según el procedimiento indicado en "Limpieza del filtro para pelusas". Figura Figura

n caso necesario, también puede activarse a mano la

impieza del filtro presionando la tecla "Clean" con el aparato conectado. Si el indicador no está encendido, el filtro también puede limpiarse con el nivel bajo de aspiración. Reco- mendamos limpiar el filtro de láminas siempre antes de vaciar el depósito de polvo. Figura Si el filtro de láminas está muy sucio, también puede lavarse. a)Girar la parte inferior de la unidad filtrante en sent- ido antihorario hasta el tope. Extraer el filtro de láminas de la unidad filtrante. b)Lavar el filtro de láminas con agua. c)Cuando se haya secado por completo, colocar el fil- tro de láminas en la unidad filtrante y cerrar la parte inferior girándola en sentido horario. Por regla general, y cuando al aparato se le da un uso doméstico de acuerdo con las especificaciones, no se debe retirar el filtro de láminas y limpiarlo de forma manual, con el fin de conservar el rendimiento óptimo del aspirador.

Atención: ¡no cepillar el filtro de láminas! ●Para una limpieza en seco normal, golpear el filtro por el borde de la tapa. ●Para una limpieza a fondo, lavar el filtro con agua por la parte exterior y dejarlo secar completamente antes de colocarlo de nuevo en el aspirador. Limpieza del filtro para pelusas Limpiar el filtro para pelusas de forma periódica para garantizar el funcionamiento óptimo del aspirador. Figura ● Abrir la tapa del aparato y extraer el depósito de polvo del aparato. Figura a)Retirar la unidad filtrante del depósito de polvo. b)Limpiar el filtro para pelusas. ● Por lo general, basta con sacudir ligeramente la car- casa del filtro al vaciar el depósito de polvo para que se desprendan las partículas de suciedad. ● En caso de querer lavar el filtro para pelusas, extraer primero el filtro de láminas de la unidad filtrante. Esperar a que el filtro para pelusas se haya secado por completo para colocar de nuevo el filtro de lámi- nas en la unidad filtrante.

Bedienung_BGS5_8001 002 792_GS 50 14.04.2014 11:23 Seite 7475 *según equipamiento Limpiar el filtro protector del motor El filtro protector del motor debe limpiarse regularmen- te sacudiéndose o enjuagándose. Figura

)Abrir la tapa del aparato y extraer el filtro protector del motor. b)Limpiar el filtro protector del motor sacudiéndolo. Lavar el filtro protector en caso de que esté muy sucio. A continuación, dejar secar completamente el filtro.

)Tras la limpieza, introducir el filtro protector del

otor en el aparato y cerrar la tapa. Limpiar el filtro de salida El filtro de salida está diseñado de tal forma, que no debe cambiarse ni lavarse nunca cuando se aspira polvo doméstico de acuerdo con las especificaciones.

ara que el aspirador funcione a pleno rendimiento, el filtro de salida se debe lavar aprox. cada 1 año. La efi- cacia del filtro perdura siempre, independientemente de que la superficie pueda haber perdido color. Limpiar el filtro HEPA Figura ● Abrir la tapa del aparato y extraer el depósito de polvo. Figura a)Abrir la tapa lateral presionando la pestaña de cierre. b)Desbloquear la unidad filtrante con filtro HEPA tiran- do de las dos pestañas de cierre y extraerla del apa- rato. c)Sacudir la unidad filtrante y lavarla con agua corrien- te. d)Cuando la unidad filtrante esté completamente seca, colocarla de nuevo en el aparato y encajar las pestañas de cierre de forma audible. e)Desplazar la tapa lateral hasta que la pestaña de cier- re encaje de forma audible. f) Colocar el depósito de polvo en el aparato y cerrar la tapa. Limpieza del microfiltro Figura ● Abrir la tapa del aparato y extraer el depósito de polvo. Figura a)Abrir la tapa lateral presionando la pestaña de cierre. b)Desbloquear la unidad filtrante con espuma filtrante y microfiltro tirando de las dos pestañas de cierre y extraerla del aparato. c)Extraer la espuma filtrante y el microfiltro del filtro protector del motor. d)Lavar con agua corriente la espuma filtrante y el microfiltro. e)Volver a colocar en el filtro protector la espuma fil- trante y el microfiltro una vez que se hayan secado por completo f) Colocar la unidad filtrante en el aparato y encajar las pestañas de cierre de forma audible.

g)Desplazar la tapa lateral hasta que la pestaña de cier- re encaje de forma audible. h)Colocar el depósito de polvo en el aparato y cerrar la tapa. Consejos de limpieza La limpieza del aspirador sólo se realizará con el apara- to apagado y la clavija de conexión a la red desenchufa- da. El aspirador y las piezas de plástico de los accesori-

s pueden limpiarse con cualquier producto de limpie- za para plásticos convencional.
