BRUGSANVISNING Relaxx'x ProSilence 66 BGS5A33S BOSCH

Opbevar brugsanvisningen. Sørg for, at brugsanvisnin-gen medfølger, hvis De giver støvsugeren videre tilandre. Anvendelse iht. formål Denne støvsuger er kun beregnet til brug i private hus-holdninger og ikke til erhvervsmæssig anvendelse.Støvsugeren må udelukkende anvendes i overensstem-melse med angivelserne i denne brugsanvisning. roducenten hæfter ikke for evt. skader, der er opståetsom følge af ukorrekt anvendelse eller forkert betje-ning.Overhold derfor altid nedenstående anvisninger!Støvsugeren må kun bruges med:Originale reservedele, -tilbehør eller -ekstra tilbehørFor at undgå tilskadekomst og beskadigelser må støv-sugeren ikke benyttes til:Støvsugning af mennesker eller dyr. Opsugning af:- smådyr (f.eks. fluer, edderkopper, ...). - sundhedsfarlige, skarpkantede, varme eller gløden-de substanser. - fugtige eller flydende substanser. - letantændelige eller eksplosive stoffer eller gasser.- aske, sod fra kakkelovne eller centralvarmeanlæg. - tonerstøv fra printere eller kopimaskiner. Sikkerhedsanvisninger Denne støvsuger opfylder de anerkendte tekniske standarder og de relevante sik- kerhedsanvisninger. Dette apparat kan benyttes af børn fra 8 år og derover, samt af personer med reducerede fysiske, sensoriske eller mentale evner og / eller manglende erfaring eller viden, hvis de er under opsigt eller er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, der kan være forbundet med brugen af apparatet. Børn må ikke bruge apparatet som lege- tøj. Rengøring og vedligeholdelse må ikke udføres af børn, uden at de er under opsigt. Versleten apparaten onmiddellijk onbruikbaarmaken, het toestel daarna op een verantwoordewijze afvoeren. et opAls de zekering in de meterkast bij het inschakelenvan het toestel wordt geactiveerd, dan kan dit wor-den veroorzaakt doordat er tegelijkertijd meerdereelektrische apparaten met hoge aansluitwaarde ophetzelfde stroomcircuit zijn aangesloten. e zekering wordt onvermijdelijk geactiveerd wan- eer u alvorens het toestel aan te zetten de laagstestand instelt en pas daarna een hogere stand kiest. Instructies voor recycling

kiltet. Støvsug aldrig uden filterpose hhv. støvbeholder, motorbeskyttelses - og udblæsningsfilter. => apparatet kan blive beskadiget! Støvsug aldrig med mundstykke eller rør i nærheden af hovedet. => Der er fare for tilskadekomst!

ed støvsugning af trapper, skal apparatet altid være placeret lavere end brugeren. Benyt ikke netledningen eller slangen til at bære / transportere støvsugeren med. Hvis dette apparats netkabel er blevet beskadiget, skal det skiftes ud af producenten, af dennes servi- ceværksted eller af en tilsvarende faguddannet per- son, så der ikke kan opstå fare. Hvis støvsugeren er i drift i mere end 30 minutter, skal netledningen trækkes helt ud. Træk ikke i tilslutningsledningen, men kun i selve stikket, når ledningen trækkes ud af kontakten. Undlad at trække netledningen hen over skarpe kan- ter, og sørg for, at den ikke kommer i klemme. Pas på, at netstikket ikke rammer personer, legems- dele, husdyr eller genstande under den automatiske ledningsoprulning. => Hold i stikket og ikke i selve ledningen, når netledningen trækkes ud. Træk altid netstikket ud af kontakten, inden der fore- tages nogen form for arbejde på støvsugeren. Støvsugeren må ikke anvendes, hvis den er beskadi- get. Træk netstikket ud af kontakten i tilfælde af en funktionsfejl ved apparatet. For at der ikke skal opstå fare, må reparationer af støvsugeren og udskiftning af reservedele kun udføres af et autoriseret serviceværksted. Støvsugeren skal beskyttes mod fugt, vejr og vind samt påvirkning fra varmekilder. Hæld ikke brændbare eller alkoholholdige substan- ser på filtrene (filterpose, motorbeskyttelsesfilter, udblæsningsfilter etc.). Støvsugeren er ikke beregnet til anvendelse på byg- gepladser. => Opsugning af byggeaffald kan beskadige apparatet. Sluk for apparatet, og træk netstikket ud, når der ikke støvsuges. Et kasseret apparat skal gøres ubrugeligt med det samme og herefter bortskaffes efter forskrifterne. !Bemærk!

vis sikringen springer, når støvsugeren tændes, kan

rsagen til dette være, at der er tilsluttet flere elap- parater med stort effektforbrug samtidig i den samme strømkreds. For at undgå at sikringen udløses, skal støvsugeren indstilles til det laveste effekttrin, inden der tændes for den, og først derefter skal der vælges et højere effekttrin. Anvisninger om bortskaffelse Emballage Emballagen beskytter støvsugeren mod beskadigelse under transport. Den består af miljøvenlige materia- ler og kan derfor genbruges. Emballage, der ikke skal

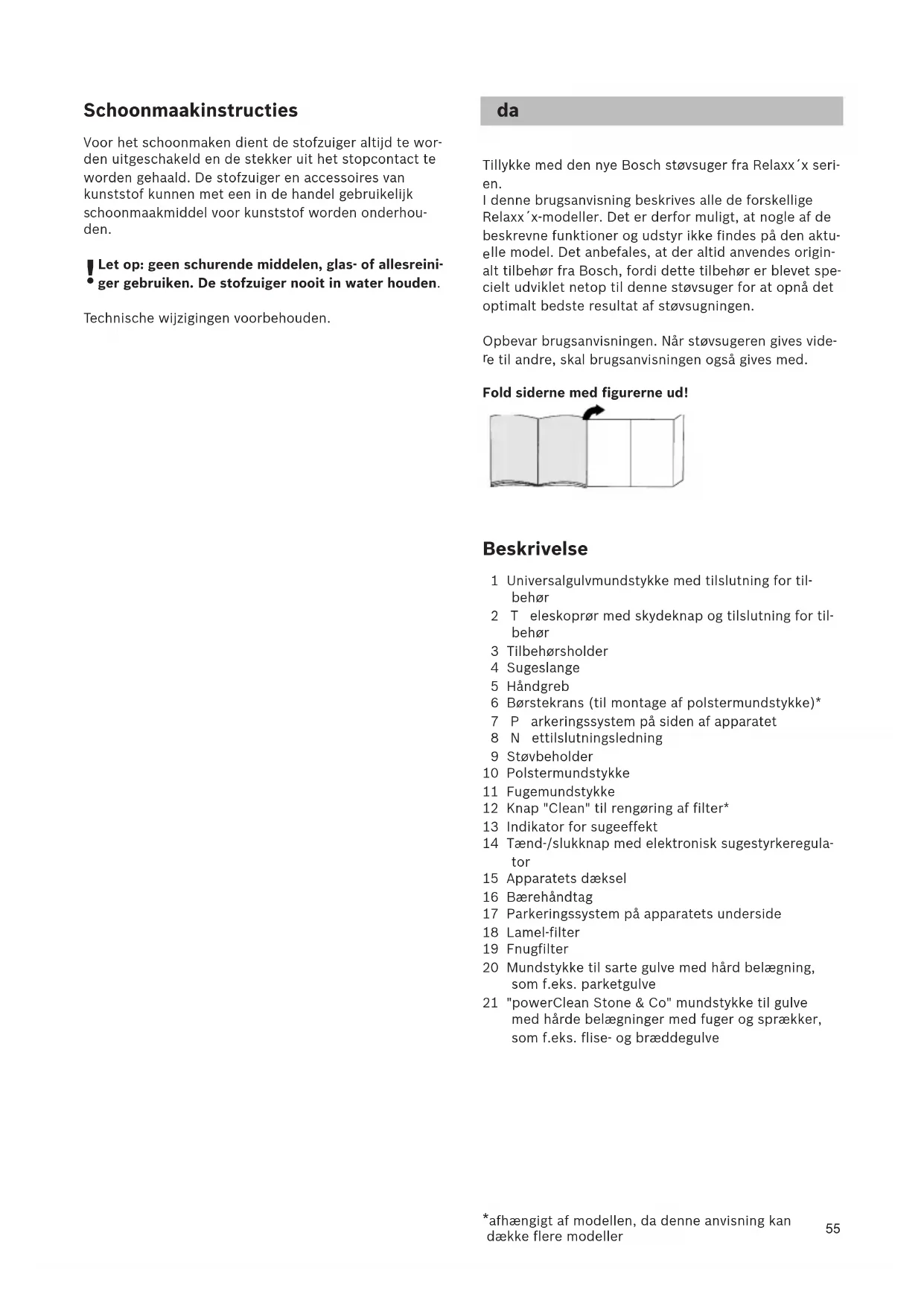

Tillykke med den nye Bosch støvsuger fra Relaxx´x seri- en. I denne brugsanvisning beskrives alle de forskellige Relaxx´x-modeller. Det er derfor muligt, at nogle af de

eskrevne funktioner og udstyr ikke findes på den aktu-

lle model. Det anbefales, at der altid anvendes origin- alt tilbehør fra Bosch, fordi dette tilbehør er blevet spe- cielt udviklet netop til denne støvsuger for at opnå det optimalt bedste resultat af støvsugningen. Opbevar brugsanvisningen. Når støvsugeren gives vide-

e til andre, skal brugsanvisningen også gives med. Fold siderne med figurerne ud! Beskrivelse 1 Universalgulvmundstykke med tilslutning for til- behør 2Teleskoprør med skydeknap og tilslutning for til- behør 3 Tilbehørsholder 4 Sugeslange 5 Håndgreb 6 Børstekrans (til montage af polstermundstykke)* 7Parkeringssystem på siden af apparatet 8Nettilslutningsledning 9 Støvbeholder 10 Polstermundstykke 11 Fugemundstykke 12 Knap "Clean" til rengøring af filter* 13 Indikator for sugeeffekt 14 Tænd-/slukknap med elektronisk sugestyrkeregula- tor 15 Apparatets dæksel 16 Bærehåndtag 17 Parkeringssystem på apparatets underside 18 Lamel-filter 19 Fnugfilter 20 Mundstykke til sarte gulve med hård belægning, som f.eks. parketgulve 21 "powerClean Stone & Co" mundstykke til gulve med hårde belægninger med fuger og sprækker, som f.eks. flise- og bræddegulve *afhængigt af modellen, da denne anvisning kan dække flere modeller Bedienung_BGS5_8001 002 792_GS 50 14.04.2014 11:23 Seite 5556 Reservedele og ekstra tilbehør A TURBO-UNIVERSAL®-polstermundstykke BBZ42TB Til børstning og støvsugning af pol- strede møbler, madrasser, bilsæder osv. i samme arbejdsgang. Specielt

elegnet til opsugning af dyrehår. Børstevalsen drives ved hjælp af støvsugerens sugestrøm. Der kræves ingen eltilslutning. B TURBO-UNIVERSAL®-børste til gulve BBZ102TBB

il børstning og støvsugning af tæp-

er med lav luv og faste tæpper samt alle typer gulvbelægning i samme arbejdsgang. Specielt velegnet til opsugning af dyrehår. Børstens valse drives af støvsugerens sugeeffekt.

ræver ikke elektrisk tilslutning. C Mundstykke til hårde gulvbelægninger BBZ123HD Til støvsugning af glatte gulve (parket, fliser, terrakotta osv.) D Mundstykke til hårde gulvbelægninger BBZ124HD Med to roterende børstevalser Til pleje af værdifulde hårde gulv- belægninger og til bedre opsugning af grovere snavs. Ibrugtagning Figur a) Stik slangestudsen ind i sugeåbningen på apparatet, til den går i indgreb med et klik. b) Når slangen skal tages ud, trykkes de to indgrebsha- ger sammen, hvorefter slangen kan trækkes ud. Figur a) Skyd håndgrebet ind i suge-/teleskoprøret. Drej håndgrebet lidt, når håndgreb og rør skal skilles ad igen, og træk det ud af røret. b) Skyd håndgrebet ind i teleskoprøret, til det går i ind- greb. Tryk på låsemuffen, og træk håndgrebet ud, når delene skal skilles ad igen.

*afhængigt af modellen, da denne anvisning kan dække flere modeller Figur a) Skyd teleskoprøret ind i gulvmundstykkets studs. Drej røret lidt, når rør og gulvmundstykke skal skilles ad igen, og træk det ud af gulvmundstykket.

) Skyd teleskoprøret ind i gulvmundstykkets studs, indtil det går i indgreb. Tryk på låsemuffen, og træk teleskoprøret ud, når delene skal skilles ad igen. Figur ● Indstil teleskoprøret til den ønskede længde ved at trykke skydeknappen i pilens retning, så låsemekanis- men frigøres. Modstanden ved støvsugning af tæpper

r mindst, når teleskoprøret er trukket helt ud. Figur a) Placer tilbehørsholderen på den ønskede position på teleskoprøret. b) Placer polstermundstykket med børstekrans og fuge-

undstykke i tilbehørsholderen fra oven hhv. fra neden med et relativt kraftigt tryk. Figur ● Hold i stikket på netledningen, træk den ud til den ønskede længde, og stik stikket i en kontakt. Figur ● Tænd for støvsugeren ved at trykke på tænd-/sluk- knappen. Figur Regulering af sugestyrke Den ønskede sugestyrke kan indstilles trinløst ved at dreje regulatorknappen. Lav sugeeffekt => Til støvsugning af sarte materialer, som f.eks. sarte polstrede møbler, gardiner, etc. Mellem sugeeffekt => Til daglig rengøring ved ringe tilsmudsning. Høj sugeeffekt => Til rengøring af robuste gulvbelægninger, hårde gulve og ved stærk tilsmudsning. Støvsugning

Pas på! Gulvmundstykker bliver udsat for et vist slid, afhæn- gigt af gulvenes art (f.eks. ru, rustikale fliser). Derfor skal mundstykkets glidesål kontrolleres med regel- mæssige mellemrum. Slidte eller skarpkantede undersider på mundstykker kan beskadige sarte gulve som parket eller linoleum. Producenten hæfter ikke for evt. skader, som er opstået som følge af et slidt gulvmundstykke.

Bedienung_BGS5_8001 002 792_GS 50 14.04.2014 11:23 Seite 5657 *afhængigt af modellen, da denne anvisning kan dække flere modeller Figur Indstilling af universalgulvmundstykket: Løse og faste tæpper =>

årde gulvbelægninger / parket => Sørg for ved opsugning af større dele, at delene bliver suget forsigtigt op enkeltvis, så mundstykke eller sugerør/-slange ikke bliver tilstoppet. Løft eventuelt mundstykket lidt, så det bedre kan suge

navspartiklerne ind. Figur Støvsugning med ekstra tilbehør Sæt det ønskede mundstykke på hhv. sugerør eller håndgreb. a)Fugemundstykke til støvsugning af fuger, hjørner, etc. b)Polstermundstykke til støvsugning af polstrede

øbler, forhæng, etc. c)Polstermundstykke med påsat børstekrans til støv- sugning af vinduesrammer, skabe, profiler, etc. Sæt fugemundstykket og polstermundstykket tilbage i tilbehørsholderen efter brug. d)Mundstykke til sarte gulve med hård belægning, som f.eks. parketgulve e)"powerClean Stone & Co" mundstykke til gulve med hårde belægninger med fuger og sprækker, som f.eks. flise- og bræddegulve Figur Rengøring af mundstykke til hårde gulv- belægninger a)Rengør mundstykket ved at støvsuge det nedefra. b)Hår og tråde, som har viklet sig om børsterne, kan klippes over med en saks og derefter støvsuges bort. Figur Ved korte pauser i støvsugningen kan parkeringssyste- met på siden af støvsugeren anvendes. ● Sluk for støvsugeren, og skyd derefter hagen på gulv- mundstykket ind i parkeringssystemet. Figur Ved støvsugning af trapper, skal apparatet placeres nedenfor trappen. Hvis dette ikke er nok, kan støvsuge- ren også transporteres i bærehåndtaget. Efter arbejdets afslutning Figur ● Sluk for apparatet. ● Træk stikket ud af stikkontakten. ● Træk kort i netledningen, og slip den igen. (Lednin- gen ruller sig automatisk op.)

igur De kan benytte parkeringssystemet på undersiden af apparatet, når det skal sættes væk. a)Hold i håndgrebet, og stil apparatet lodret. b)Skyd hagen på gulvmundstykket ind i parkeringshjæl- pen.

ømning af støvbeholder Figur For at opnå et godt resultat af støvsugningen anbefales det at tømme støvbeholderen, hver gang støvsugeren har været brugt - og under alle omstændigheder, når

er har samlet sig synligt støv eller snavs på fnugfiltret, eller hvis støvet i beholderen er nået op til markerin- gen. Når støvbeholderen tømmes, skal det altid kontrolleres, om fnugfiltret er snavset, og i givet fald skal det renses iht. vejledningen "Rengøring af fnugfilter". Figur Figur a)Luk apparatets dæksel op ved at trække i lukkelas- ken. b) Tag støvbeholderen ud af apparatet ved hjælp af håndgrebet. Figur a)Frigør støvbeholderens filterenhed ved at trykke på frigørelsestasten. b)Tag filterenheden ud af støvbeholderen, og tøm støv- beholderen. Figur a)Sæt filterenheden ind i støvbeholderen, og kontrol- ler, at filterenheden er placeret korrekt. Pilen på fil- trets låg skal pege i retning af lukkelasken. b)Tryk på beholderens dæksel, til det går i indgreb med et klik. c)Sørg for at placere støvbeholderen korrekt, når den sættes tilbage i apparatet igen. Luk apparatets låg, til lukkelasken går i indgreb igen.

Pas på! Kontroller, at filtret er korrekt samlet, og at det er placeret rigtigt i støvbeholderen, hvis der mærkes en modstand, når låget lukkes. Pleje af filtre Rengøring af lamel-filter Dette apparat er udstyret med den såkaldte "Sensor Control"- funktion. Figur + Figur . Denne funktion overvåger permanent, om støvsugeren arbejder ved den optimale sugeeffekt. Indikatorlampen angiver, når det er nødvendigt at rengøre lamel-filtret for at opnå den optimale sugeeffekt igen.

yser rødt, skal lamel-filtret renses. Apparatet bliver automatisk omstillet til den laveste sugeeffekt. Figur ● Sluk for apparatet under rengøringen af lamel-filtret.

Bemærk: Det er kun muligt at rengøre filtret, når

er er slukket for apparatet.

Luk apparatets dæksel op ved at trække i lukkelasken. ● Drej håndtaget 180° mindst 3 gange for at rense lamel-filtret.

iltret kan også rengøres, hvis sugeeffekten bliver dårli- gere, også selv om indikatorlampen ikke lyser. Vi anbe- faler, at lamel-filtret altid rengøres, inden støvbeholde- ren tømmes. Filtret skal dog under alle omstændighe- der rengøres, når "Sensor Control" - indikatoren begyn- der at lyse. Hvis indikatoren begynder at blinke tre gange i træk med korte mellemrum, selvom lamel-filtret er rengjort, skyldes dette sandsynligvis, at fnugfiltret er snavset, eller at der er opstået en tilstopning. I så fald bliver apparatet automatisk omstillet til den laveste sugeef- fekt, og indikatoren lyser vedvarende rødt. ● Sluk for apparatet, tøm støvbeholderen, og rengør fnugfiltret iht. vejledningen "Rengøring af fnugfilter". Figur Støvsugere med "SelfClean" - funktion Figur Denne indikatorlampe lyser blåt, når støvsugeren arbej- der med den optimale sugeeffekt. Så snart indikator- lampen lyser rødt, slukkes apparatet automatisk. Filterrengøringen bliver aktiveret og udført af den integ- rerede rengøringsmotor. Hvis apparatet tre gange i træk med korte mellemrum aktiverer en rensning, skyldes dette sandsynligvis, at fnugfiltret er snavset, eller at der er opstået en tilstop- ning. I så fald bliver apparatet automatisk stillet ned til den laveste sugeeffekt, og indikatoren lyser rødt. ● Sluk for apparatet, tøm støvbeholderen, og rengør fnugfiltret iht. vejledningen "Rengøring af fnugfilter". Figur Figur Om nødvendigt kan rengøringsprocessen også aktiveres manuelt ved, at der trykkes på tasten "Clean", mens støvsugeren er tændt. Filtret kan også rengøres, hvis sugeeffekten bliver dårli- gere, også selv om indikatorlampen ikke lyser. Vi anbe- faler, at lamel-filtret altid rengøres, inden støvbeholde- ren tømmes.

24* *afhængigt af modellen, da denne anvisning kan dække flere modeller Figur Ved særlig kraftig tilsmudsning kan lamel-filtret også vaskes. a)Drej den underste del af filterenheden i retning mod

ret indtil anslaget. Tag lamel-filtret ud af filterenheden. b)Vask lamel-filtret under rindende vand. c)Sæt lamel-filtret på plads i filterenheden, når det fuldstændig tørt, og lås underdelen fast ved at dreje den i retning med uret.

år apparatet bliver anvendt iht. sit formål til støv-

ugning i boligen, er det normalt ikke nødvendigt at tage lamel-filtret ud og rense det manuelt for at opnå den optimale sugeeffekt for støvsugeren.

Bemærk: Filtret må ikke børstes! ●Ved normal tør rengøring af filtret er det tilstrække-

igt at banke let på kanten af kappen! ● Skyl filtret udefra med vand, hvis det skal rengøres grundigere, og lad det blive helt tørt, inden det sæt- tes tilbage i støvsugeren igen! Rengøring af fnugfilter For at sikre at støvsugeren fungerer optimalt, skal fnug- filtret rengøres med regelmæssige mellemrum. Figur ● Luk apparatets dæksel op, og tag støvbeholderen ud af apparatet. Figur a)Tag filterenheden ud af støvbeholderen. b)Rengør fnugfiltret. ●I almindelighed er det i forbindelse med tømning af støvbeholderen tilstrækkeligt at ryste filterkabinettet let eller banke det rent, så eventuelt snavs løsnes. ●Tag først lamel-filtret ud af filterenheden, hvis fnugfil- tret skal vaskes. Lamel-filtret må først sættes tilbage i filterenheden, når fnugfiltret er fuldstændig tørt. Rensning af motorbeskyttelsesfiltret Motorbeskyttelsesfiltret skal med regelmæssige mel- lemrum bankes rent eller vaskes! Figur a)Luk apparatets dæksel op, og tag motorbeskyttelses- filtret ud. b)Rengør motorbeskyttelsesfiltret ved at banke på det. Hvis motorbeskyttelsesfiltret er meget snavset, bør det vaskes. Lad derefter filtret tørre, til det er helt tørt. c)Sæt motorbeskyttelsesfiltret på plads i apparatet igen, når det er rent, og luk apparatets låg. Rengøring af udblæsningsfilter Udblæsnings-filtret er konstrueret, så det normalt ald- rig skal udskiftes, når støvsugeren anvendes iht. sit for- mål i boligen.

Bedienung_BGS5_8001 002 792_GS 50 14.04.2014 11:23 Seite 5859 For at støvsugeren skal vedblive at arbejde med opti- mal sugeeffekt, skal udblæsnings-filtret normalt vaskes efter ca. 1 år. Filtrets virkning bevares uafhængigt af en evt. farveændring af filtrets overflade.

engøring af Hepa-filtret Figur ● Luk apparatets dæksel op, og tag støvbeholderen ud. Figur a)Luk sideklappen op ved hjælp af lukkelasken.

)Frigør Hepa-filtret ved at trække i de to lukkelasker,

g tag det ud af apparatet. c)Bank filterenheden ren, og vask den under rindende vand. d)Sæt filterenheden på plads i apparatet igen, når det fuldstændig tørt, og lad lukkelaskerne gå i indgreb med et klik.

)Luk sideklappen, til lukkelasken går i indgreb med et klik. f) Sæt støvbeholderen på plads i apparatet igen, og luk apparatets dæksel. Rengøring af micro-filter Figur ● Luk apparatets dæksel op, og tag støvbeholderen ud. Figur a)Luk sideklappen op ved hjælp af lukkelasken. b)Frigør filterenheden med filterskum og micro-filter ved at trække i de to lukkelasker, og tag det ud af apparatet. c)Tag filterskum og micro-filter ud af filterrammen. d)Vask filterskum og micro-filter under rindende vand. e)Sæt først filterskum og micro-filter på plads i filter- rammen igen, når begge dele er helt tørre. f) Sæt filterenheden på plads i apparatet igen, og lad lukkelaskerne gå i indgreb med et klik. g)Luk sideklappen, til lukkelasken går i indgreb med et klik. h)Sæt støvbeholderen på plads i apparatet igen, og luk apparatets dæksel. Anvisninger vedr. rengøring Sluk altid for støvsugeren, og træk stikket ud af stikkontakten, når støvsugeren skal rengøres. Støvsuge- ren og tilbehørsdelene kan plejes med et af de gængse rensemidler til kunststof.

Bemærk: Brug aldrig skuremidler, glas- eller univer- salrengøringsmidler. Dyp aldrig støvsugeren i vand. Med forbehold for tekniske ændringer. 29*
