Poweduction Heat Controler - Regulador de temperatura GYS - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Poweduction Heat Controler GYS en formato PDF.
| Tipo de producto | Regulador de temperatura |
| Marca | GYS |
| Modelo | Poweduction Heat Controler |
| Uso | Caja inteligente que actúa como termostato para Powerduction 110/160LG |
| Rango de regulación | 80°C a 350°C (en pasos de 10°C) |
| Alimentación | 15V 50mA (a través del conector Power) |
| Entradas | 2 termopares, pirómetro (opcional), interruptor externo (REMOTE) |
| Salidas | Contacto seco OK/Segur (5A/30V), visualización en Powerduction |
| Modos de funcionamiento | Manual (a través del botón de autorización de calentamiento) y automático (a través de la entrada Start) |
| Ajuste de emisividad | Potenciómetro azul (tornillo) para pirómetro |
| Pantalla | Temperatura más alta medida (a través de Powerduction) |
| Seguridad | Fallos E11 (caída rápida de temperatura) y E12 (la temperatura no cambia), corte si termopar desconectado |
| Mantenimiento | Desempolvar regularmente, verificar conexiones por personal cualificado, limpiar con paño seco |
| Piezas de repuesto y reparabilidad | Inductores y ferritas consumibles no cubiertos por garantía; cable de alimentación reemplazable por servicio técnico cualificado |
| Garantía | 2 años piezas y mano de obra (excepto uso inapropiado) |
| Conformidad | CE, EAC |
| Eliminación | Recogida selectiva (no tirar en la basura doméstica) |
Preguntas frecuentes - Poweduction Heat Controler GYS
Preguntas de los usuarios sobre Poweduction Heat Controler GYS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Regulador de temperatura en formato PDF gratis! Encuentra tus instrucciones Poweduction Heat Controler - GYS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Poweduction Heat Controler de la marca GYS.
MANUAL DE USUARIO Poweduction Heat Controler GYS

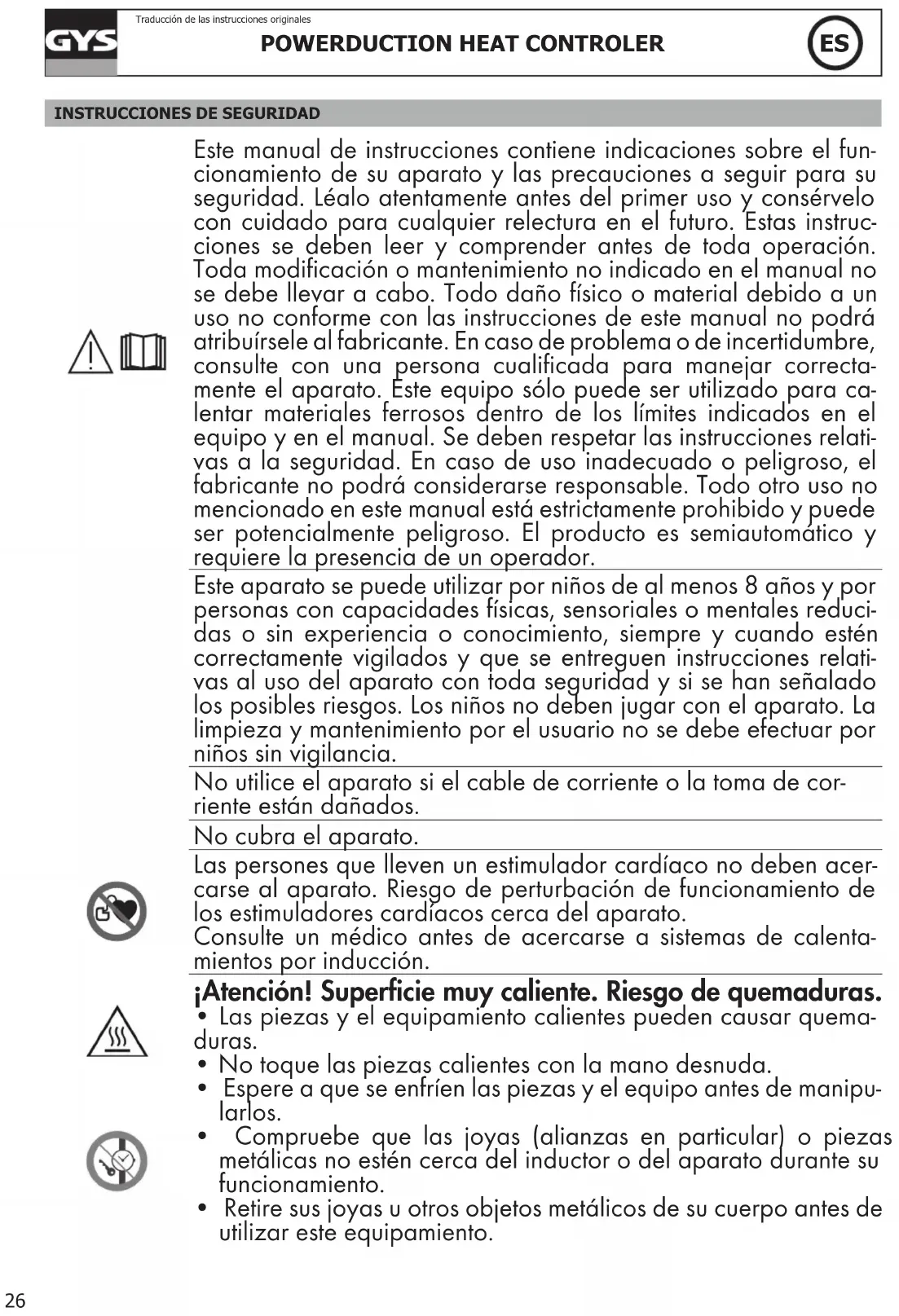

INSTRUCCIONES DE SEGURIDAD
Este manual de instrucciones contiene indicaciones sobre el funcionamiento de su aparato y las precauciones a seguir para su seguridad. Léalo atentamente antes del primer uso y consérvelo con cuidado para cualquier relectura en el futuro. Estas instrucciones se deben leer y comprender antes de toda operación. Toda modificación o mantenimiento no indicado en el manual no se debe llevar a cabo. Todo daño físico o material debido a un uso no conforme con las instrucciones de este manual no podrá atribuirsele al fabricante. En caso de problema o de incertidumbre, consulte con una persona cualificada para manejar correctamente el aparato. Este equipo sólo puede ser utilizado para calentar materiales ferrosos dentro de los límites indicados en el equipo y en el manual. Se deben respetar las instrucciones relativas a la seguridad. En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable. Todo otro uso no mencionado en este manual está estrictamente prohibido y puede ser potencialmente peligroso. El producto es semiautomático y requiere la presencia de un operador.
Este aparato se puede utilizar por niños de al menos 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o conocimiento, siempre y cuando estén correctamente vigilados y que se entreguen instrucciones relativas al uso del aparato con toda seguridad y si se han señalado los posibles riesgos. Los niños no deben jugar con el aparato. La limpieza y mantenimiento por el usuario no se debe efectuar por niños sin vigilancia.
No utilice el aparato si el cable de corriente o la toma de corriente están dañados.
No cubra el aparato.
Las personas que lleven un estimulador cardíaco no deben acercarse al aparato. Riesgo de perturbación de funcionamiento de los estimuladores cardíacos cerca del aparato.
Consulte un médico antes de acercarse a sistemas de calentamientos por inducción.
¡Atención! Superficie muy caliente. Riesgo de quemaduras.
- Las piezas y el equipamiento calientes pueden causar quemaduras.
- No toque las piezas calientes con la mano desnuda.
- Esperé a que se enfríen las piezas y el equipo antes de manipularlos.
- Compruebe que las joyas (alianzas en particular) o piezas metálicas no estén cerca del inductor o del aparato durante su funcionamiento.
- Retire sus joyas u otros objetos metálicos de su cuerpo antes de utilizar este equipamiento.
- Las personas con implantes de metal en el cuerpo no deben utilizar este equipamiento.
- En caso de quemadura, aplique agua abundante y consulte con un médico sin demora.
Conexión:
- Este aparato se debe conectar a una toma de corriente conectada a tierra.
Mantenimiento:
- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su servicio post-venta o una persona con cualificación similar, para evitar cualquier peligro.
- Aviso! Desconecte siempre la toma de corriente de la red eléctrica antes de realizar trabajos sobre el aparato.
- De forma regular, quite el capó y desempolve con un soplador de aire. Aproveche la ocasión para pedir a un personal cualificado que compruebe que las conexiones eléctricas estén bien en sitio con una herramienta aislada.
- No utilice en ningún caso solventes u otros productos de limpieza agresivos
- Limpie las superficies del aparato mediante un trapo seco.
Normativa:
- Aparato conforme a las directivas europeas.
- La declaración de conformidad está disponible en nuestra página.
- Marca de conformidad EAC (Comunidad económica euroasiática).
Desecho:
- Producto objeto de recogida colectiva. Ne lo tire a la basura doméstica.
- Producto sobre el cual el fabricante participa mediante una valorización de los embalajes cotizando a un sistema global de separación, recogida selectiva y reciclado de los deshechos de embalajes domésticos.
- Producto reciclable que requiere una separación determinada según el decreto n° 2014-1577.
DESCRIPCIÓN GENERAL
El Powerduction Heat Controleres una unidad inteligente que actúa como un termostato para los Powerduction 110/160LG. Permite regular la temperatura de una pieza a calentar fijando la Powerducción entre 80°C y 350°C.

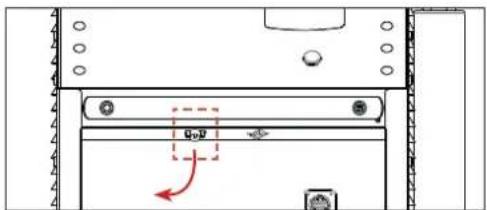

CONEXIÓN CON EL POWERDUCTION
- Conecte el cable del producto al panel frontal del Powerduction.
- El Powerduction Heat Controller está conectado. Seleccione un modo de funcionamiento.
FUNCIONAMIENTO CON 2 TERMOPARES (INCLUIDOS) (FIG I)
Coloque el interruptor (8) en ON y presione el botón de habilitación de calor (9) (activación del pedal).

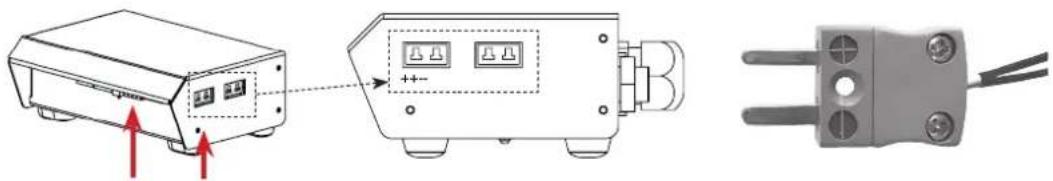

Conecte los termopares incluidos en el lado de la interfaz:
Los termopares deben instalarse lo más cerca posible del área bajo la ferrita del inductor.
Se recomienda perforar la pieza de trabajo debajo de la zona que se va a calentar con una broca de diámetro 2 a una profundidad de aproximadamente 1 a 2 mm.
Si los interruptores (1) y (2) están en la posición de apagado, el Powerduction Heat Controller mostrará la medida más alta en la Powerduction 110/160LG.
FUNCIONAMIENTO CON UN PIRÓMETRO (ref. 064119) (FIG I)
- Ponga los interruptores (2), (7) y (8) en ON.
- Conecte un termómetro de termopar (incluido) a un termómetro de termopar (no incluido).
- Conecte el pirómetro al Powerduction Heat Controller (2 conectores)
Al conectar el pirómetro, observe la dirección de conexión del conector del termopar.
El borne positivo del conector debe estar hacia la parte delantera del CHP, el negativo hacia la parte trasera.
- Instale el pirómetro en la lanza de Powerduction 110/160LG usando el adaptador y los tornillos de nylon suministrados.
- Instale el termopar en la parte a calentar lo más cerca posible de la ferrita del inductor (se recomienda perforar la parte debajo de la zona a calentar con un taladro de 2 mm de diámetro a una profundidad de aproximadamente 1 a 2 mm para insertar el termopar).
Ajuste de la emisividad (mientras se calienta y se mantiene en el mismo lugar en la pieza)
- Gire el tornillo del potenciómetro azul (ver diagrama de cableado) con un destornillador plano 2.5 hasta que el valor mostrado por el termómetro sea idéntico al valor mostrado en el Powerduction 110/160LG (+/- 3°C).
- Una vez hecho el ajuste, retire el termopar de la pieza que se va a calentar.
El ajuste de la emisividad es esencial para una buena medición.
Girando el potenciómetro en el sentido de las agujas del reloj, el punto de ajuste que aparece en el Powerduction 110/160LG disminuirá y la temperatura de la habitación a calentar aumentará.
Girando el potenciómetro en el sentido contrario a las agujas del reloj aumentará el punto de ajuste visualizado y disminuirá la temperatura ambiente.

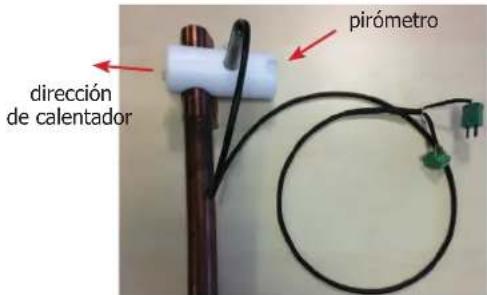

Es aconsejable apuntar el calentador en la dirección opuesta a la ubicación del pirómetro (ver foto de al lado).


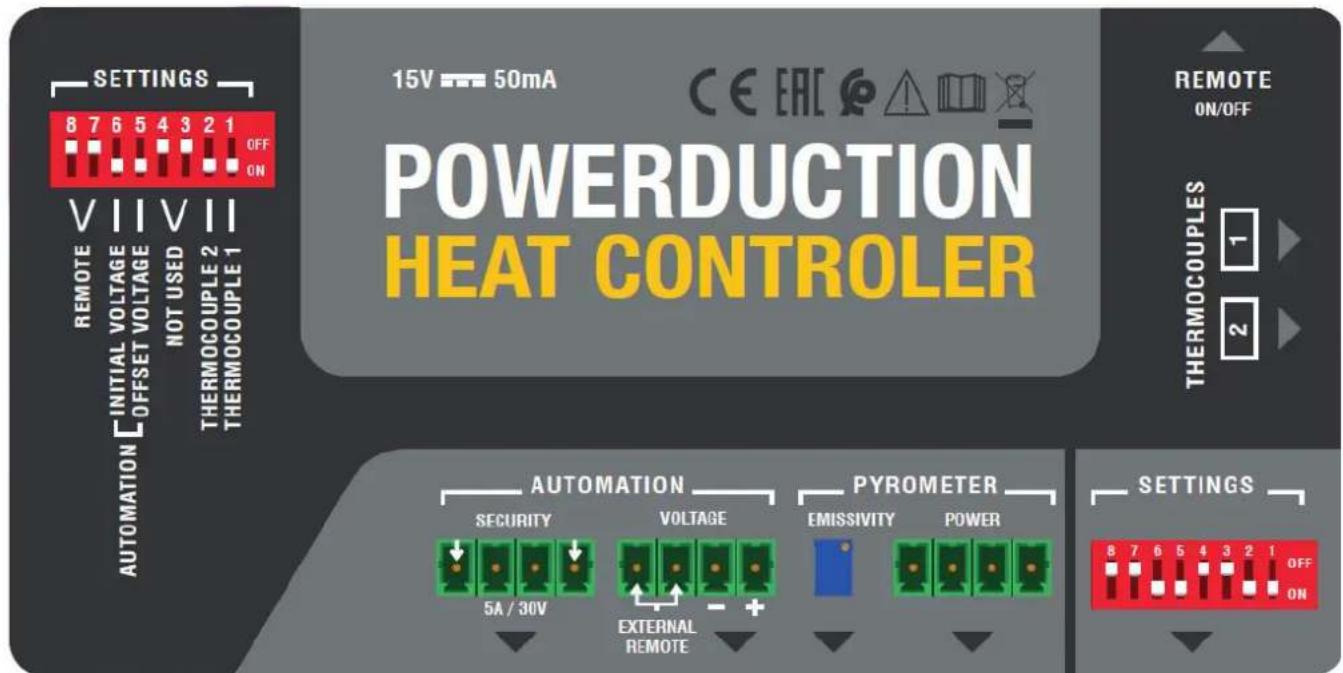

pirómetro dirección de calentadorEsquema de conexión
| Voltage este conector permite la conexión de un pirómetro para medir el voltaje o la conexión de un interruptor externo (que reemplaza el pedal) | |
| Pyrometer | Emissivity este potenciómetro permite modificar el ajuste (gracias al tornillo) y afinar la medición de la temperatura en función de la emisividad de la pieza a calentar |
| Power este conector se utiliza para conectar el pirómetro (por ejemplo, pirómetro - ref 064119) |
Configuración de los interruptores
| 1 si se activa, la medición del termopar 2 se cancela | {Si les 2 sont OFF, affichage de la mesure la + élevée | |
| 2 si se activa, la medición del termopar 1 se cancela | ||
| 3 et 4 no conectados | ||
| 5 si ON activación de un OFFSET para la visualización inicial a 100°C (el botón 5 tiene prioridad sobre todos los demás) (no lo utilice para una medición de termopar) | ||
| 6 | si está en ON y cambia 5 OFF la pantalla inicial a 0 (no lo use para la medición de ter- mopares) | |
| 7 et 8 si se activa la activación del pedal conectado a la entrada REMOTE | ||
Utilizar un sensor pirómetro con una salida analógica directamente en los conectores del producto (a adaptar según la hoja de datos del pirómetro utilizado)

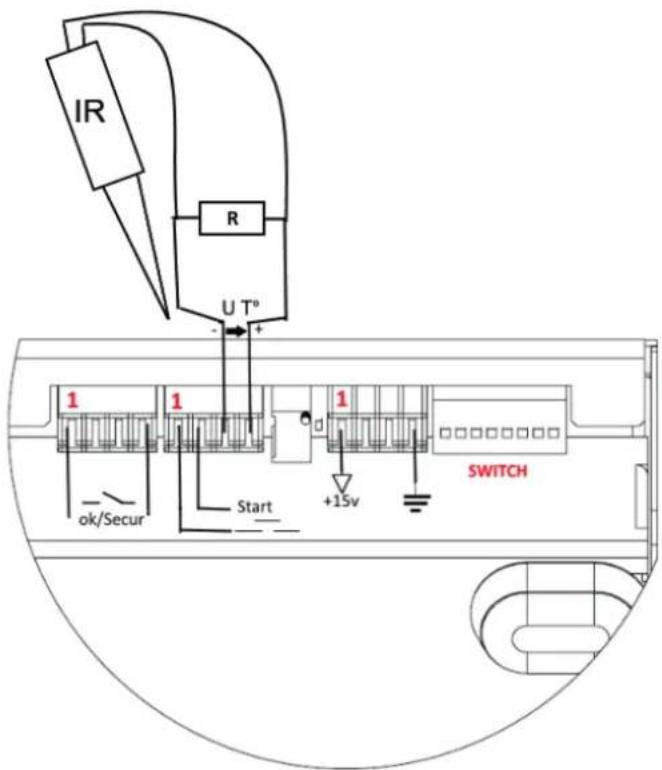

Ejemplo de un pirómetro de medición de corriente
Tabla de equivalencia
| Tensión U T° Temperatura en Celsius Temperatura en fahrenheit | ||
| 1 V 0°C 32°F | ||
| 2 V 100°C 210°F | ||
| 3 V 200°C 390°F | ||
| 4 V 300°C 570°F | ||
| 4.5 V 350°C 660°F | ||
Para un uso óptimo del producto, se recomienda establecer el punto de ajuste de la potencia entre el 30 y el 50%.
Para volver al modo de «control de la temperatura exterior»:
- Mantenga pulsado el botón de activación de la calefacción (9) durante 5 segundos.
- El botón parpadea cada segundo y se muestra «rEG».
El botón de la lanza (10) y el pedal neumático (11) están desactivados en este modo.
Para configurar y luego activar el calentador :
- Ajustar el punto de ajuste del control: Pulse los botones de ajuste (14).
El punto de ajuste de la regulación varía de 80°C a 350°C (valor predeterminado a 250°C) en pasos de 10°C. Se muestra por un segundo. - Ajuste el punto de ajuste de la potencia de calefacción (%): mantenga pulsado el botón «Cambio de inductor» (13) y pulse los botones de ajuste (14). El punto de ajuste de la potencia de calefacción oscila entre el 10% y el 100% (valor predeterminado: 50%). La potencia se actualiza en el gráfico de barras.
- Activar el calentador: conecte el pedal neumático (11) del generador a la interfaz y púlselo.
La luz indicadora de potencia mínima (12) parpadea a 10 Hz para indicar que la potencia está activa.
Es posible reiniciar el calentador cuando está activo. En este caso, no es necesario llevar a cabo el paso 3. El sistema de calefacción actual se adapta a las nuevas instrucciones.
MODO AUTÓMATA PROGRAMABLE (FIG II)
El producto puede ser controlado por un autómata programable (ver el terminal) a través de la interfaz externa.
Para entrar en el modo «control de la temperatura exterior» (ver el terminal abajo):
- Encienda el producto.
- Espere el final de la fase de inicio 5 s.
- Apague el contacto de inicio.
- Espere a que la salida OK/Seguridad se cierre (500 ms).
- Suelte el contacto de inicio después de la detección de OK/Seguridad.
- Compruebe que la salida OK/Seguridad permanece cerrada.
El producto entra en el «modo de control externo» y genera una señal sonora.
El botón de habilitación de calor (9) y el LED del botón de la lanza (10) parpadean una vez por segundo mientras el modo esté activo.
Para ajustar el parámetro de la temperatura y la potencia de calefacción: realice la misma operación que en el modo manual.
Para activar el calentador:
- Cierre el interruptor de arranque. El producto se calentará hasta que se alcance y se regule la temperatura e stablecida.
Si el producto detecta un fallo, entonces la salida OK/Seguridad se abre y el calentador se detiene.
Para reconocer el fallo, abra el contacto de arranque y pulse el botón de habilitación de calor (9).
El producto vuelve al modo de «regulación».

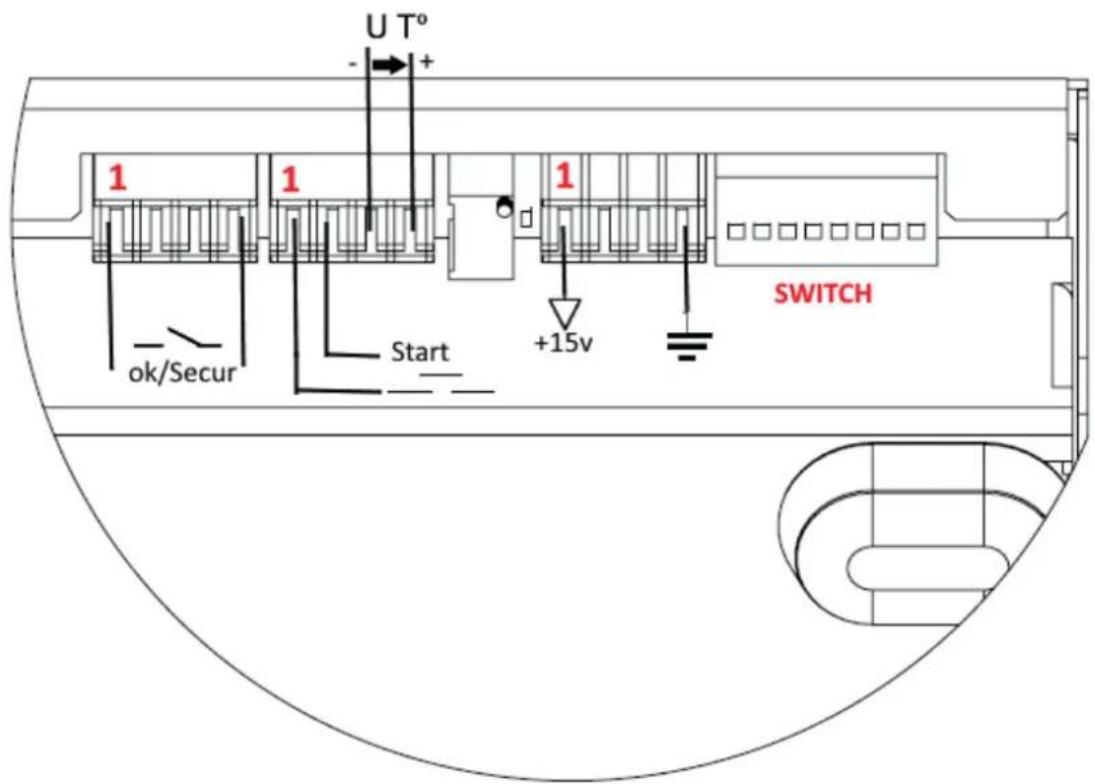

TERMINAL
| Generador listo OK/Seguridad | 1/3 Salida digital Tipo | Corriente continua admisible | Contacto seco 5 A 30 V | Cerrado Generador listo para calentar | |
| Abierto Fallo del generador | |||||
| TIERRA 8 TIERRA | A TIERRA | TIERRA TIERRA | |||
| Iniciar 9/8 Entrada digital Voltaje residual (circuito abierto) | 15 V3.5 kΩ | Requiere el uso de un contacto seco: un contacto cerrado activa el calentador. | |||
| El voltaje de la regulación U T° | 11 - / 14+ | Entrada analógica | Máximo voltaje de entradaImpedancia de entradaPrecisión | 5 V5.4 kΩ+/-5% | Entrada de la imagen de la temperatura medidaVer tabla de correspondencia |
| Alim. interfaz 12 | /13 Alimentación continua | El voltaje de salidaImpedancia de salida | 15 V100 Ω | ||

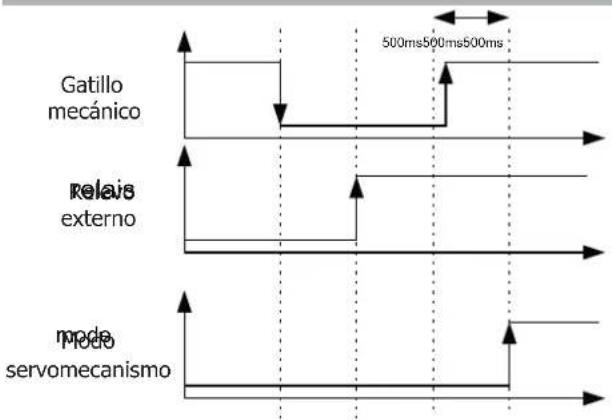

CRONOGRAMA DE INICIO POR AUTÓMATA
SEGURIDAD E INDICACIÓN DE FALLO DEL DISPOSITIVO
- Si la entrada de temperatura no cambia después de 5 s, el producto pasará al fallo "E12".
- Si un termopar se rompe, entonces la regulación se detiene porque el voltaje U T° excede el voltaje máximo de 4.9 V.
- Si la temperatura desciende significativamente en un corto período de tiempo (por ejemplo, cuando las sondas de los termopares no funcionan), el calentamiento se detiene y el producto pasa al fallo ""E11".
- Para tener un control lo más preciso posible, los puntos de medición deben estar lo más cerca posible del inductor.
- Esta es la razón de los 2 termopares de la interfaz externa.
- La pantalla muestra la temperatura más alta medida por los sensores.
GARANTÍA
La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra)
La garantía no cubre:
- Todas las otras averías resultando del transporte
- El desgaste normal de las piezas (cables, pinzas...)
- Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)
- Los fallos relacionados con el entorno (polución, oxidación, polvo...)
En caso de fallo, regresen la maquina a su distribuidor, adjuntando:
- Un justificativo de compra con fecha (recibo, factura...)
- Una nota explicativa del fallo
