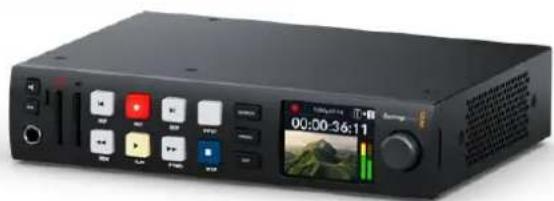

El Blackmagic Design HyperDeck Studio HD Mini tiene una única conexión 3G-SDI que permite recibir y procesar señales de video de hasta 1080p60. Para configurar esta conexión, comience conectando físicamente un cable 3G-SDI de alta calidad entre su fuente de video (cámara, conmutador ATEM u otro equipo de transmisión) y el puerto 3G-SDI ubicado en el panel trasero del HyperDeck.

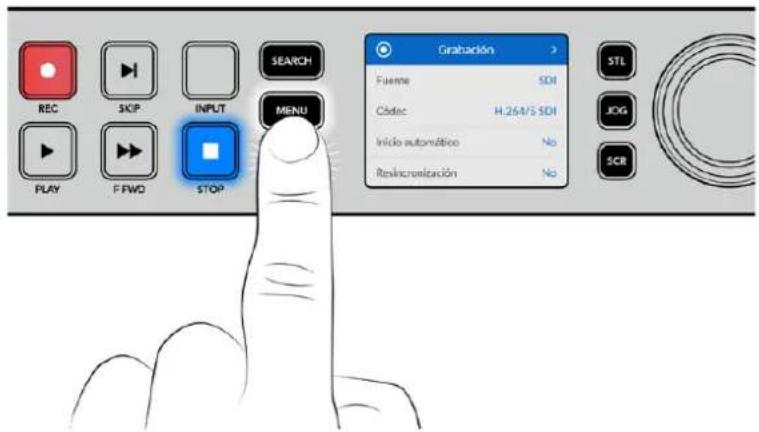

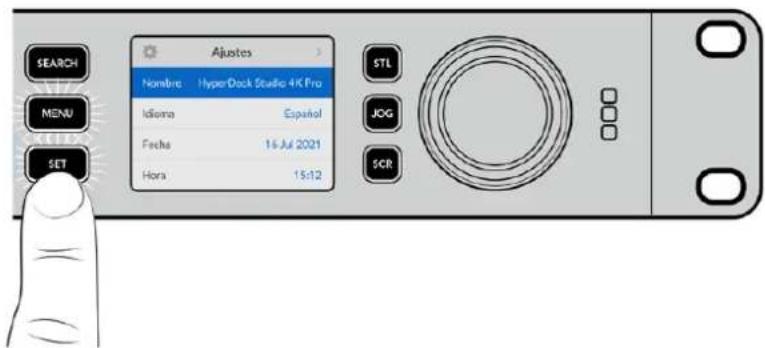

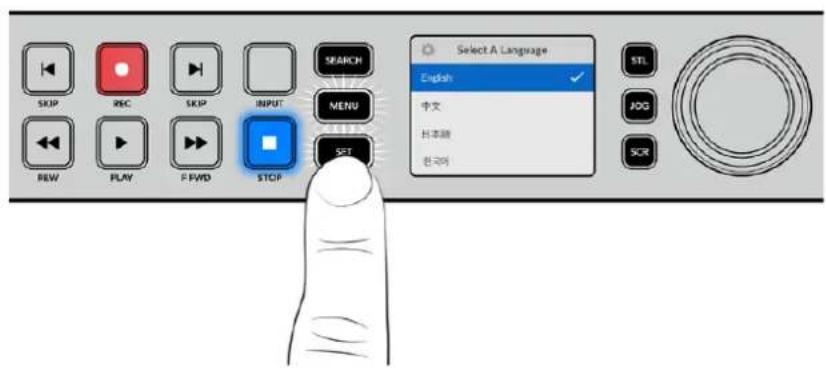

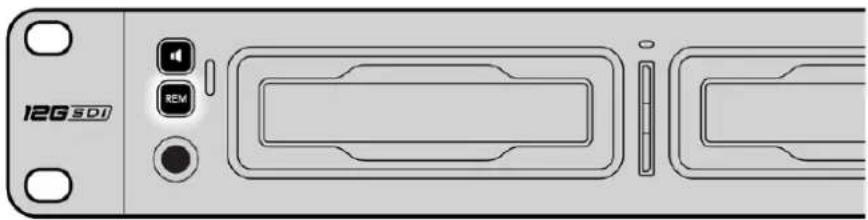

A continuación, acceda al menú LCD presionando el botón "menú" en el panel frontal. Navegue hasta la opción Input utilizando el botón de búsqueda o los botones de navegación, y luego seleccione SDI como fuente de entrada de video. Esta selección también se puede realizar rápidamente a través del botón "input" en el panel frontal si su modelo lo ofrece. La pantalla LCD confirmará inmediatamente la recepción de la señal 3G-SDI.

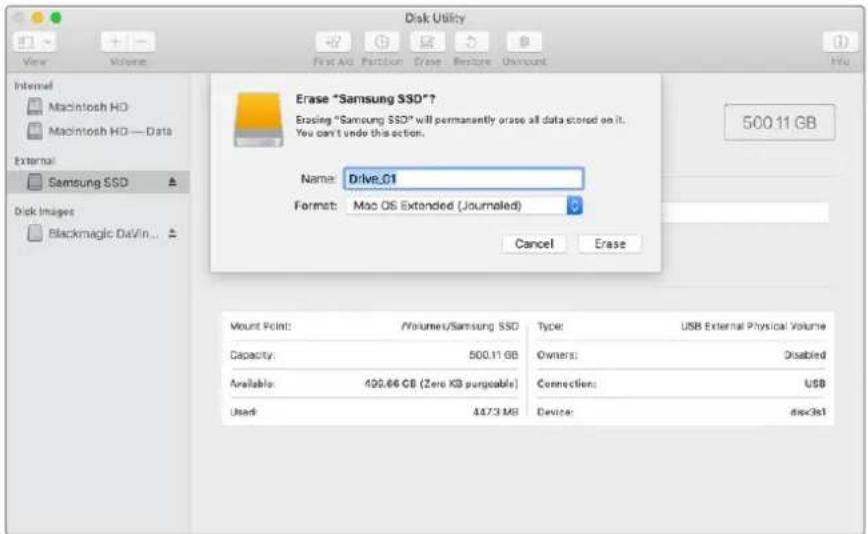

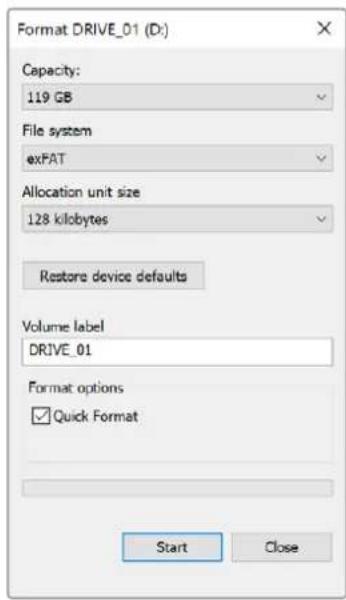

En el mismo menú de configuración, verifique y configure el Codec de grabación según sus necesidades: el HyperDeck Studio HD Mini admite H.264 (alta compresión, ideal para almacenamiento), Apple ProRes (calidad profesional, muy utilizado en postproducción) y DNxHD (estándar Avid). Asegúrese de que su tarjeta SD o SSD esté formateada e insertada correctamente antes de iniciar la grabación.
Para la salida de monitoreo, la conexión 3G-SDI Monitor Out proporciona una salida redimensionada con superposiciones (indicadores de disco, niveles de audio, contador de tiempo) que le permite monitorear la captura en una pantalla SDI externa. Si necesita adaptar la salida 3G-SDI a otros equipos de transmisión, acceda al menú "SDI Output" y configure el nivel: seleccione Level A para un flujo 3G-SDI directo, o Level B para un flujo multiplexado de doble canal, según la compatibilidad de su equipo receptor.

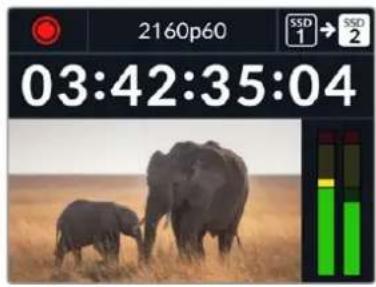

Antes de grabar, verifique que la señal 3G-SDI sea estable y se detecte en la pantalla LCD. Si no aparece ninguna señal, verifique las conexiones de los cables BNC, pruebe con otro cable SDI de alta calidad y confirme que el formato de video fuente coincide con el estándar 1080p50 o 1080p60 que el HyperDeck espera. Una vez confirmado el señal, puede presionar el botón de grabación para comenzar a grabar de inmediato.
