MANUAL DE USUARIO U360004IND Tripp Lite

Manual del Propietario

TRIPP

LITE

SERIES

Hub USB 3.2 de Grado Industrial

Modelos:

U360-004-IND

U360-007-IND

U360-010-IND

Instrucciones de Seguridad Importantes 13

Características 14

Requisitos del Sistema 15

Contenido del Empaque 15

Alimentación del Hub 15

Instalación del Juego para Montaje 16

Especificaciones 20

Garantía 21

English 1

Français 23

Deutsch 34

Italiano 45

Antes de intentar conectar, operar o ajustar este producto, por favor primero lea el Manual del Propietario completo.

Instrucciones de Seguridad Importantes

• Lea siempre con cuidado las instrucciones de seguridad
• Conserve este Manual del Propietario para consulta futura
• En caso de ocurrir cualquiera de las siguientes situaciones, comuníquese con un técnico de servicio para que inspeccione el equipo:
  ° El equipo ha estado expuesto a humedad
  ° El equipo se ha caído y dañado
  ° El equipo muestra obvios signos de fractura
  ° El equipo no funciona correctamente o no funciona de acuerdo a las instrucciones descritas en el presente Manual del Propietario

Características

• Aumenta el número de puertos USB SuperSpeed desde un solo puerto de computadora (4 puertos para modelo U360-004-IND / 7 puertos para modelo U360-007-IND / 10 puertos para modelo U360-010-IND)
• El USB 3.2 cumple con tasas de transferencia de datos hasta 5 Gbps
• Es compatible con versiones anteriores, como el USB 2.0 y 1.x
• Robusto gabinete totalmente metálico diseñado para uso en aplicaciones industriales
• Accesorios para instalación en pared y riel DIN para una instalación segura
• Los puertos USB soportan cables USB con conectores de seguridad
• Tres opciones de conexión de energía (Puerto USB fuente, alimentación externa de energía (no incluida) o bloque de terminales de 3 hilos)
• Cada puerto USB 3.2 proporciona hasta 900 mA de energía
• Detección y protección contra sobrecorriente
• Protección ESD a +/- 20 kV
  • Protección EFT a +/- 2.5 kV
• Detección automática de enlace y velocidad
• Conectar y usar; no requiere software ni controladores

Requisitos del Sistema

- Compatible con todos los sistemas operativos habilitados para USB

Contenido del Empaque

• Hub USB 3.2 de Grado Industrial U360-004-IND, U360-007-IND o U360-010-IND
• Cable USB 3.2
• Bloque de terminales de alimentación de 3 pines
• Accesorios de instalación DIN
• Accesorios para instalación en la pared
• Manual del Propietario

Alimentación del Hub

Entrada de CD

Para alimentar el hub, enchufe el adaptador de corriente suministrado por el usuario en la toma en la pared.

Nota: El U360-004-IND, U360-007-IND y U360-010-IND son compatibles con las fuentes de alimentación LPS listadas de 9V CD a 40V CD. Estas fuentes de alimentación utilizan una clavija de salida de 5.5 x 2.1 x 9.5 mm ya sea con una punta positiva y una funda negativa o una punta negativa y una funda positiva.

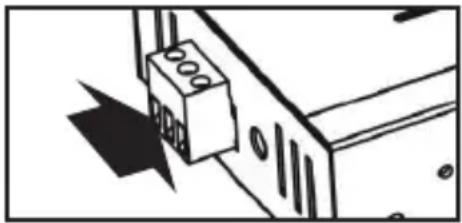

Terminal de Alimentación

Para alimentar el hub usando una terminal de alimentación, enchufe el bloque de terminales de alimentación suministrado en el hub, de acuerdo con la orientación del conector.

Instalación del Juego de Montaje

Instalación de los Soportes de Montaje

Los hubs U360-004-IND, U360-007-IND y U360-010-IND pueden colocarse sobre una superficie plana o instalarse usando los soportes para instalación en pared o los accesorios para riel DIN. Consulte el diagrama siguiente al instalar los accesorios de montaje.

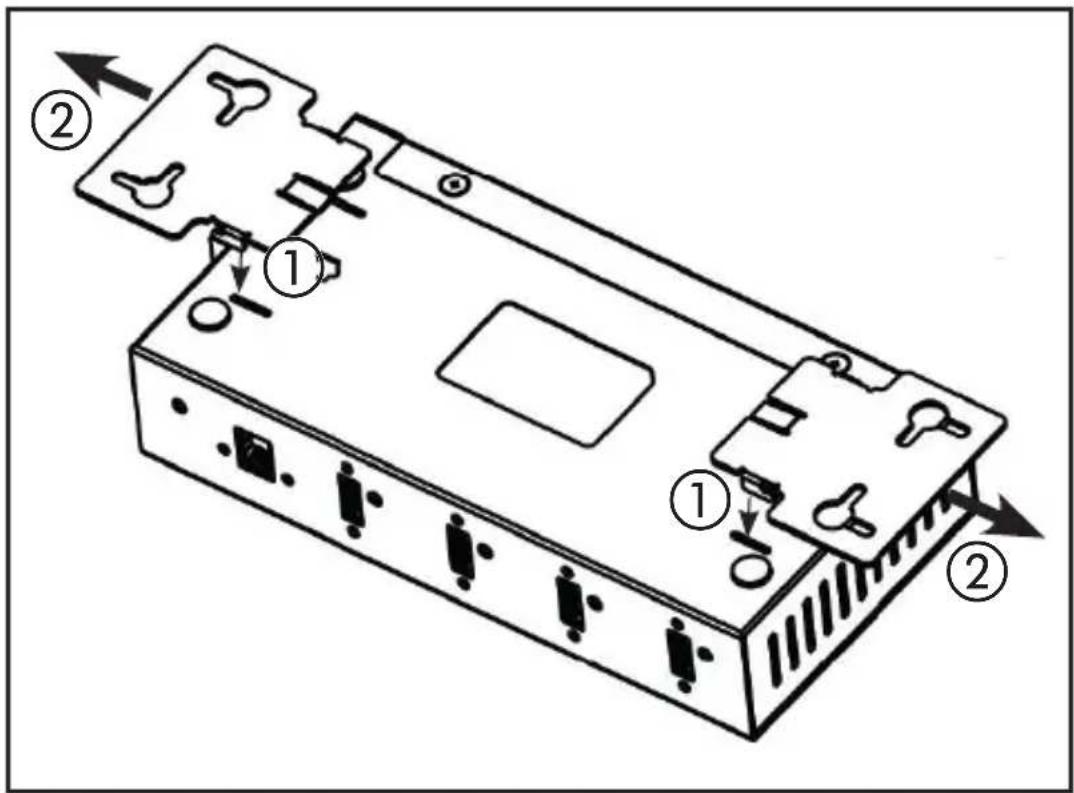

Instalación de los Soportes para Instalación en Pared

Para instalar los soportes para instalación en pared, inserte las pestañas del soporte en las ranuras en la parte inferior de la unidad ① y entonces jale hacia afuera para asegurarlos en su sitio ②.

Instalación del Juego de Montaje

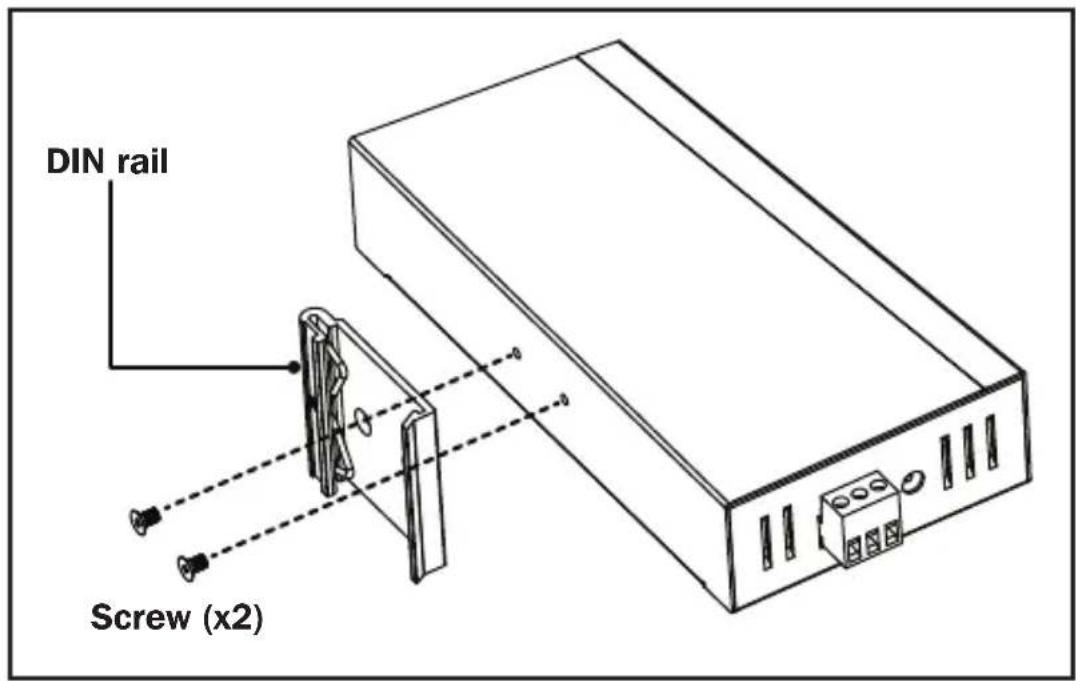

Instalación con los Accesorios para Riel DIN

Usando los accesorios incluidos, instale el riel DIN en el costado de la unidad.

DIN rail Screw (x2)

Instalación del Juego de Montaje

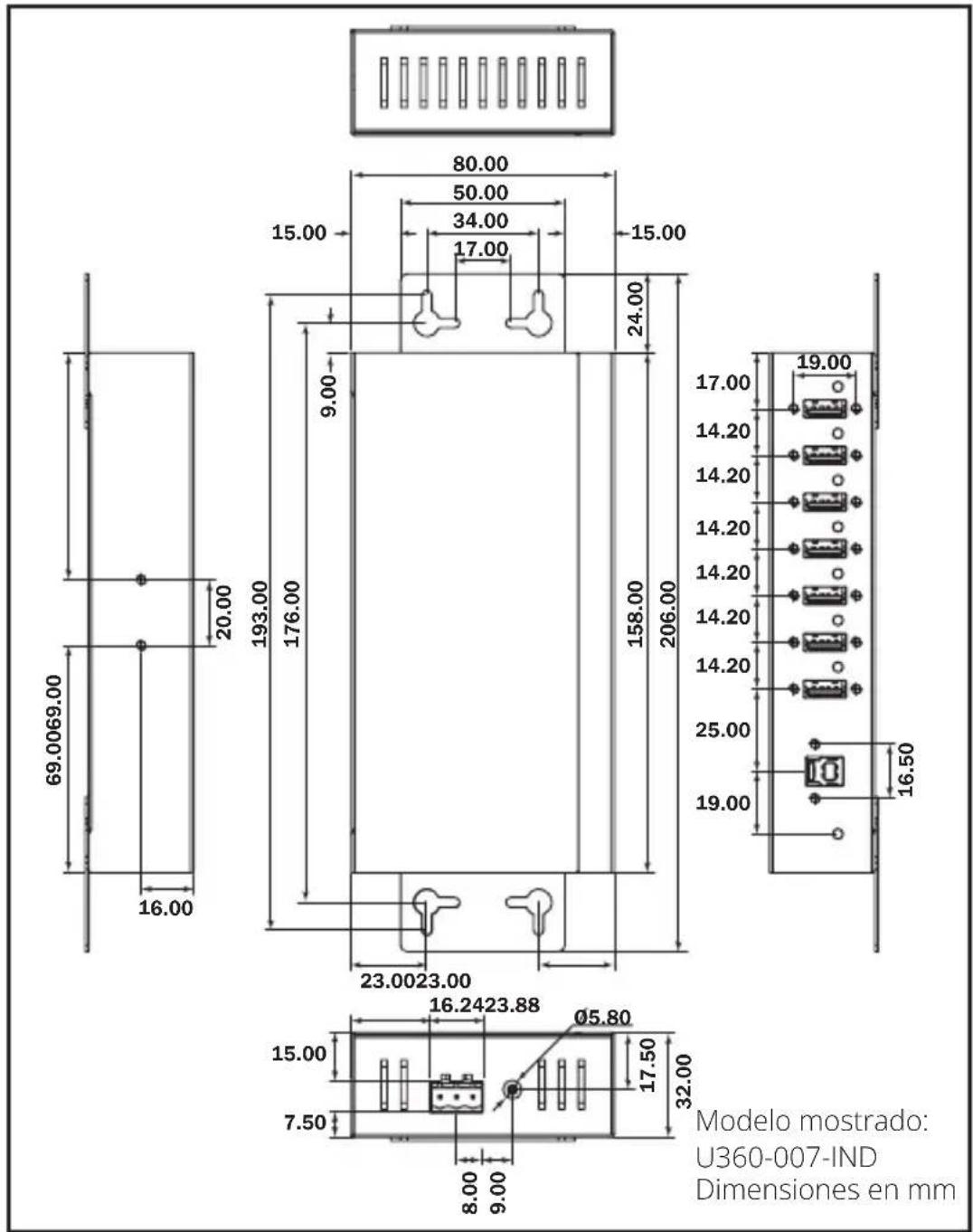

Nota: Las dimensiones del U360-007-IND y el U360-004-IND son las mismas; la única diferencia entre ambos es el número de puertos USB.

80.00 50.00 34.00 15.00 17.00 15.00 24.00 9.00 193.00 176.00 158.00 206.00 23.0023.00 69.0069.00 16.00 15.00 7.50 8.00 9.00 16.2423.88 15.00 Ø5.80 17.50 32.00 19.00 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 16.50 Modelo mostrado: U360-007-IND Dimensiones en mm

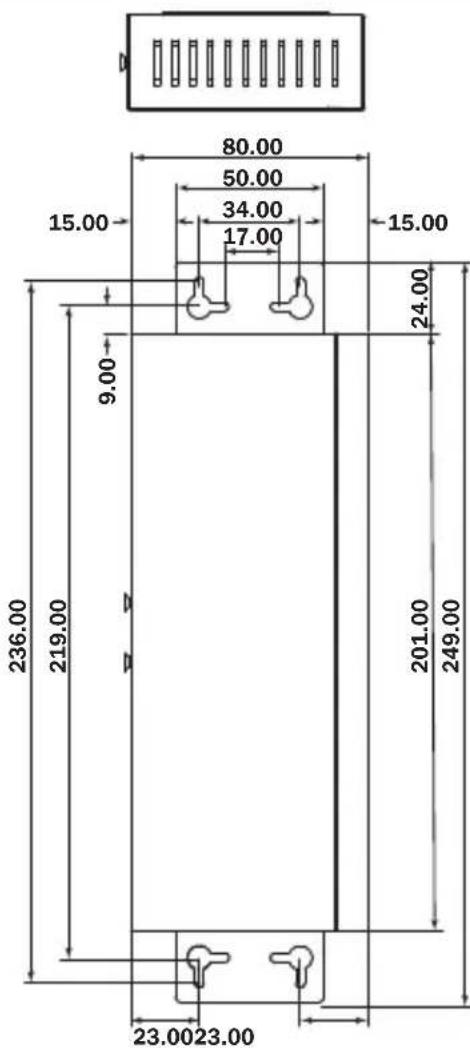

Instalación del Juego de Montaje

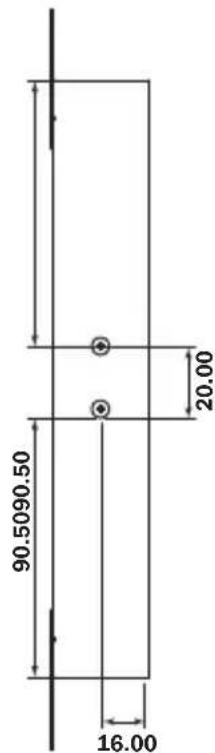

90.5090.50 20.00 16.00

80.00 50.00 34.00 15.00 17.00 15.00 24.00 9.00 236.00 219.00 201.00 249.00 23.0023.00

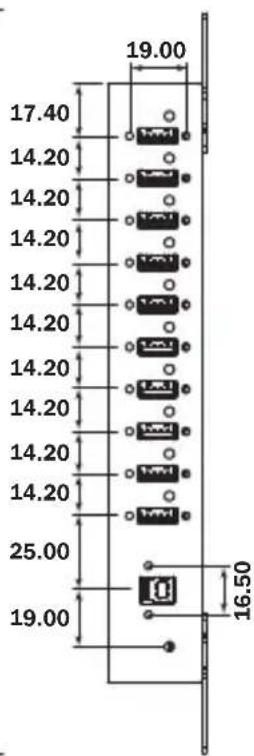

17.40 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 25.00 19.00 19.00 16.50

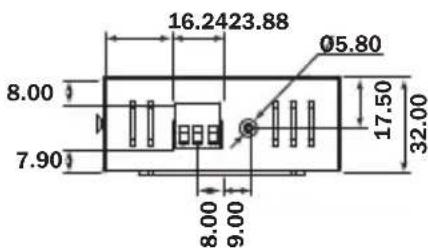

16.2423.88 8.00 7.90 8.00 9.00 05.80 17.50 32.00

Modelo mostrado:
U360-010-IND
Dimensiones en mm

Especificaciones

Rubro Descripción
Puertos 4 USB 3.2 (modelo U360-004-IND)7 USB 3.2 (modelo U360-007-IND)10 x USB 3.2 (modelo U360-010-IND)
Protección ESD +/- 20 kV
Protección EFT +/- 2.5 kV
Velocidad de Transmisión	Hasta 5 Gbps
Requerimiento de Energía	Alimentado por BusAlimentación de 9-40V CDTerminal de 3 pines (9-40V CD)
Temperatura de Almacenamiento	-10° a 55°C [14° a 131°F]
Temperatura de Operación	0° a 40°C [32° a 104°F]
Humedad Relativa 5 a 90%
Dimensión (Largo x Ancho x Alto)	158 x 80 x 32 mm [6.2 x 3.1 x 1.3 pulg.] (modelos U360-004-IND y U360-007-IND)201 x 80 x 32 mm [7.9 x 3.1 x 1.3 pulg.] (modelo U360-010-IND)
Material del Gabinete	Metal
Aprobaciones Regulatorias	FCC / CE

Especificaciones sujetas a cambio sin previo aviso.

Garantía

Garantía limitada por 3 años

Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador. SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte significativamente su seguridad o efectividad, no está recomendado.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.

Todos los derechos reservados

Publicación No. 23-08-069 /

93-3884_RevC

Agosto de 2023
