BEDIENUNGSANLEITUNG U360004IND Tripp Lite

Wichtige Sicherheitshinweise 35

Eigenschaften 36

Systemanforderungen 37

Inhalt des Pakets 37

Stromversorgung des Hubs 37

Einbau des Montagesatzes 38

Spezifikationen 42

Garantie 43

English 1

Español 12

Français 23

Italiano 45

Bevor Sie versuchen, dieses Produkt anzuschließen, zu bedienen oder einzustellen, lesen Sie bitte zuerst die gesamte Betriebsanleitung.

Wichtige Sicherheitshinweise

• Lesen Sie die Sicherheitshinweise immer sorgfältig durch
• Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf
• Sollte eine der folgenden Situationen eintreten, vereinbaren Sie bitte einen Termin mit einem Servicetechniker zur Inspektion Ihres Geräts:
  ° Das Gerät war Feuchtigkeit ausgesetzt
  ° Das Gerät wurde fallen gelassen und beschädigt
  ° Das Gerät weist offensichtliche Anzeichen von Beschädigungen auf.
  ° Das Gerät funktioniert nicht ordnungsgemäß oder nicht gemäß den Anweisungen in der Gebrauchsanweisung

Ausstattung

• Erhöht die Anzahl der SuperSpeed-USB-Anschlüsse an einem einzigen Computeranschluss (4 Anschlüsse für das Modell U360-004-IND / 7 Anschlüsse für das Modell U360-007-IND / 10 Anschlüsse für das Modell U360-010-IND)
  • USB 3.2-kompatibel mit Datenübertragungsraten von bis zu 5 Gbit/s
  • Abwärtskompatibel mit USB 2.0 und 1.x
• Robustes Ganzmetallgehäuse für den Einsatz in industriellen Anwendungen
• Inklusive Wandmontage- und DIN-Schienen-Hardware für eine sichere Installation
• USB-Anschlüsse unterstützen USB-Kabel mit verriegelbaren Steckern
• Drei Optionen für den Stromanschluss (USB-Quellenanschluss, externes Netzteil (nicht im Lieferumfang enthalten) oder 3-Leiter-Klemmenleiste)
  • Jeder USB 3.2-Anschluss liefert bis zu 900 mA Strom
• Überstromerkennung und -schutz
  • ESD-Schutz bis +/- 20 kV
  • EFT-Schutz bis +/- 2,5 kV
  • Automatische Erkennung von Verbindung und Geschwindigkeit
• Plug-and-Play – keine Software oder Treiber erforderlich

Systemanforderungen

- Kompatibel mit allen USB-fähigen Betriebssystemen

Lieferumfang

• U360-004-IND, U360-007-IND oder U360-010-IND USB 3.2-Hub in Industriequality
- USB 3.2-Kabel
• 3-poliger Netzanschlussblock
• DIN-Montagematerial
• Hardware zur Wandmontage
- Betriebsanleitung

Stromversorgung des Hubs

DC-Eingang

Um den Hub mit Strom zu versorgen, schließen Sie den vom Benutzer bereitgestellten Netzadapter an die Steckdose an.

Hinweis: U360-004-IND, U360-007-IND und U360-010-IND sind mit den aufgeführten LPS-Netzteilen von 9 V DC bis 40 V DC kompatibel. Diese Netzteile verwenden einen 5,5 x 2,1 x 9,5 mm großen Ausgangsstecker mit entweder einer positiven Spitze und einer negativen Buchse oder einer negativen Spitze und einer positiven Buchse.

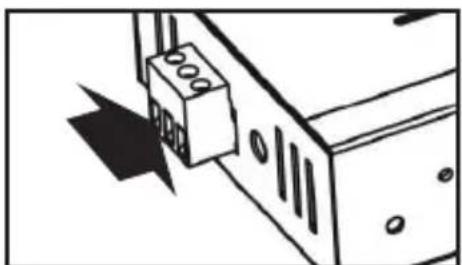

Stromanschluss

Um den Hub über einen Stromanschluss mit Strom zu versorgen, stecken Sie den mitgelieferten Stromanschlussblock entsprechend der Ausrichtung des Steckers in den Hub.

Einbau des Montagesatzes

Montage der Hardware

Die Hubs U360-004-IND, U360-007-IND und U360-010-IND können auf einer ebenen Fläche aufgestellt oder mit den mitgelieferten Wandhalterungen oder DIN-Schienen-Hardware montiert werden. Beziehen Sie sich bei der Installation der Befestigungselemente auf die nachstehende Abbildung.

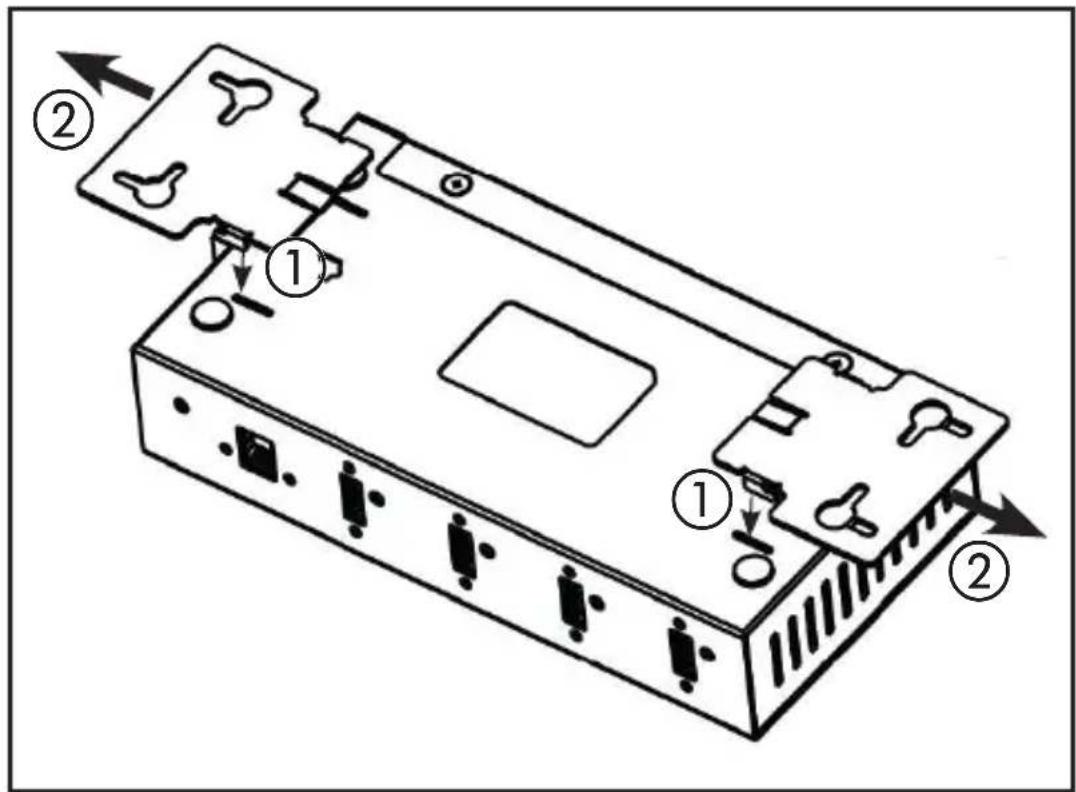

Installation der Hardware für die Wandmontage

Um die Wandhalterungen anzubringen, setzen Sie die Laschen der Halterungen in die Schlitze an der Unterseite des Geräts ① ein und ziehen Sie sie dann nach außen, um sie in der Position ② einzurasten.

Einbau des Montagesatzes

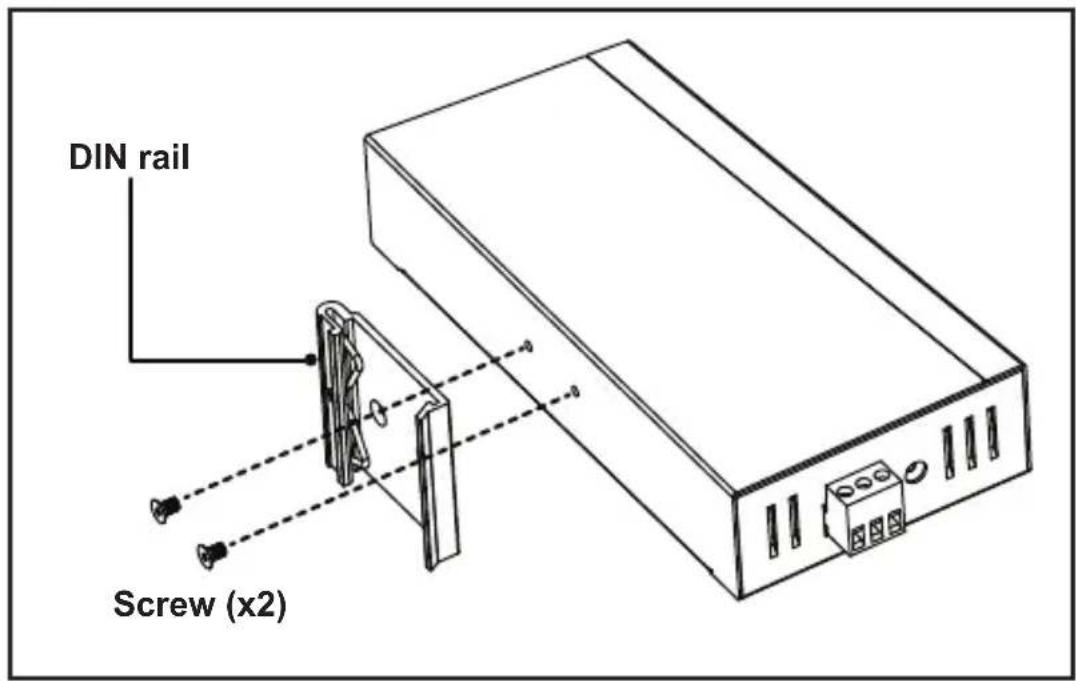

Installation der Hardware für DIN-Schienen

Befestigen Sie die DIN-Schiene mit dem mitgelieferten Befestigungsmaterial an der Seite des Geräts.

DIN rail Screw (x2)

Einbau des Montagesatzes

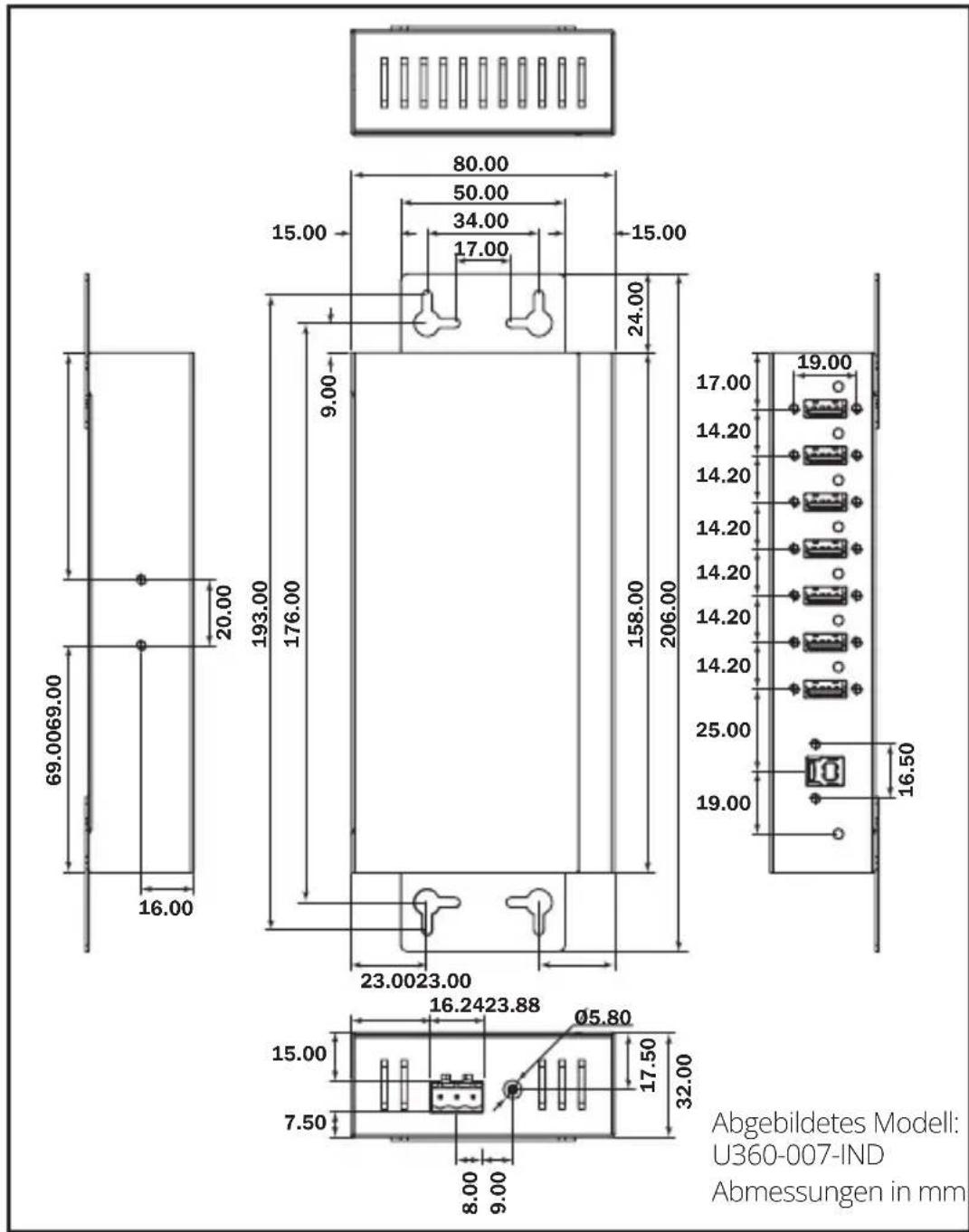

Hinweis: Die Abmessungen von U360-007-IND und U360-004-IND sind identisch; der einzige Unterschied zwischen den beiden Modellen ist die Anzahl der USB-Anschlüsse.

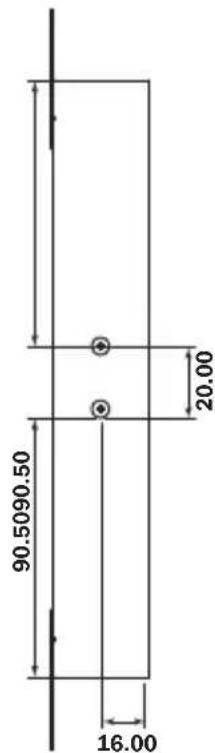

Einbau des Montagesatzes

90.5090.50 20.00 16.00

80.00 50.00 34.00 15.00 17.00 15.00 24.00 9.00 236.00 219.00 201.00 249.00 23.0023.00

17.40 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 25.00 19.00 16.50 19.00

16.2423.88 8.00 7.90 8.00 9.00 Ø5.80 17.50 32.00

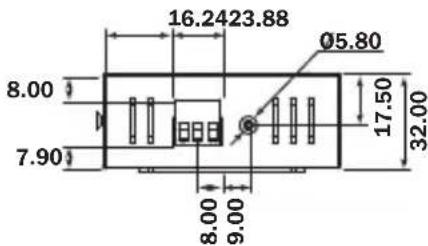

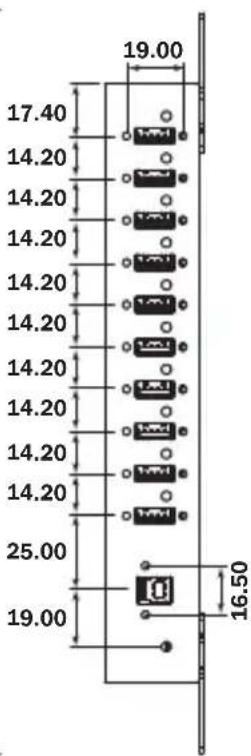

Abgebildetes Modell: U360-010-IND Abmessungen in mm

Technische Daten

Element Beschreibung
Anschlüsse	4 x USB 3.2 (Modell U360-004-IND)7 x USB 3.2 (Modell U360-007-IND)10 x USB 3.2 (Modell U360-010-IND)
ESD-Schutz	+/- 20 kV
EFT-Schutz	+/- 2.5 kV
Übertragungsgeschwindigkeit	Bis zu 5 Gbps
Strombedarf	Bus-Stromversorgung9-40V Gleichstromversorgung3-polige Klemme (9-40V DC)
Lagertemperatur	14° bis 131°F / -10° bis 55°C
Betriebstemperatur	32° bis 104°F / 0° bis 40°C
Relative Feuchtigkeit	5 bis 90 %
Abmessungen, L x B x H	6,2 x 3,1 x 1,3 Zoll. / 158 x 80 x 32 mm (Modelle U360-004-IND und U360-007-IND)7,9 x 3,1 x 1,3 Zoll. / 201 x 80 x 32 mm (Modell U360-010-IND)
Gehäusematerial	Metall
Regulatorische Zulassungen	FCC/CE

Änderungen der Spezifikationen sind ohne vorherige Ankündigung vorbehalten.

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise verändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE Compliance-Informationen für Kunden und Verwerter (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Senden Sie die neuen Geräte zum Recycling zurück, wenn diese letztendlich zu Abfall werden.

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichung Nr. 23-08-069 /

93-3884_RevC

August 2023
