B203101INDER - USB-Hub Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Industrieller USB 2.0 Verlängerer über Cat5/Cat6 Kabel
Marke	Tripp Lite
Modell	B203-101-IND-ER
Unterstützte USB-Version	USB 2.0 (bis zu 300 Mbit/s) und USB 1.1 (12 Mbit/s)
Senderanschlüsse	1x RJ-45, 1x USB-A (Stecker)
Empfängeranschlüsse	1x RJ-45, 1x USB-A, 1x USB Micro-B
Maximale Verlängerungsdistanz	100 m (330 Fuß)
Maximale Datenrate	300 Mbit/s
Stromversorgung	Power over Cable (PoC) für den Sender; Netzteil 100-240 V im Lieferumfang für den Empfänger (oder externe Stromversorgung 9-36 V über Phoenix-Anschluss)
Betriebstemperatur	0° bis 50 °C (32 bis 122 °F)
Lagertemperatur	-20 bis 70 °C (-4 bis 158 °F)
Abmessungen des Senders (H x B x T)	27 x 115 x 62,4 mm (1,06 x 4,53 x 2,46 Zoll)
Abmessungen des Empfängers (H x B x T)	27 x 115 x 62,4 mm (1,06 x 4,53 x 2,46 Zoll)
Gehäusematerial	Metall
Schutz	ESD-Schutz
Garantie	1 Jahr eingeschränkt
Systemkompatibilität	Alle gängigen Betriebssysteme
Erforderliches Kabel	Cat5e oder Cat6
Installation	Keine Software oder Treiber erforderlich

Häufig gestellte Fragen - B203101INDER Tripp Lite

Wie hoch ist die maximale Verlängerungsdistanz für das Modell B203-101-IND-ER?

Das Modell B203-101-IND-ER kann USB 2.0-Signale bis zu 100 Meter (330 Fuß) von der Quelle verlängern.

Welche Kabel werden für den Verlängerer benötigt?

Ein Cat5e- oder Cat6-Kabel ist erforderlich, um Sender und Empfänger zu verbinden. Sie benötigen außerdem ein Standard-USB-2.0-Kabel, um den Sender mit dem Computer zu verbinden.

Kann ich mehrere USB-Geräte mit diesem Modell verbinden?

Das Modell B203-101-IND-ER verfügt über einen einzigen USB-A-Anschluss am Empfänger, sodass nur ein USB-Gerät angeschlossen werden kann. Für mehrere Geräte verwenden Sie das 4-Port-Modell B203-104-IND-ER.

Ist die Stromversorgung im Lieferumfang enthalten?

Ja, ein internationales Netzteil (Eingang 100-240 V) mit Adaptern für Nordamerika, Europa, Großbritannien und Australien ist im Lieferumfang enthalten. Es wird am Empfänger angeschlossen.

Ist es mit USB 3.0 kompatibel?

Nein, dieser Verlängerer unterstützt nur USB 2.0 (bis zu 300 Mbit/s) und USB 1.1 (12 Mbit/s). Er ist nicht mit USB 3.0 kompatibel.

Wie installiere ich den Verlängerer?

Verbinden Sie den Sender über ein USB-Kabel mit einem USB-Anschluss des Computers. Verbinden Sie Sender und Empfänger mit einem Cat5e/Cat6-Kabel (max. 100 m). Schließen Sie das USB-Gerät am Empfänger an. Bei ER-Modellen schließen Sie das externe Netzteil am Empfänger an. Es ist keine Software erforderlich.

Muss eine Software installiert werden?

Nein, der Verlängerer ist betriebsbereit und erfordert keine Software oder Treiber. Er ist mit allen gängigen Betriebssystemen kompatibel.

Wie lautet die Garantie für dieses Produkt?

Tripp Lite gewährt eine eingeschränkte Garantie von einem Jahr ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt.

Kann ich eine zusätzliche externe Stromversorgung verwenden?

Ja, eine externe Stromversorgung von 9 bis 36 V kann über den RS-232 Phoenix-Anschluss am Empfänger angeschlossen werden. Achtung: Es darf jeweils nur eine Stromquelle verwendet werden.

Funktioniert dieses Produkt mit allen Betriebssystemen?

Ja, es ist mit allen gängigen Betriebssystemen kompatibel (Windows, macOS, Linux usw.), da es treiberlos funktioniert.

BEDIENUNGSANLEITUNG B203101INDER Tripp Lite

1-Anschluss Industrial USB 2.0 über Cat5/Cat6 Extender Kit mit Metallgehäuse und ESD-Schutz

Modelle: B203-101-IND, B203-101-IND-ER

4-Anschlüsse Industrial USB 2.0 über Cat5/Cat6 Extender Kit mit Metallgehäuse und ESD-Schutz

Modelle: B203-104-IND, B203-104-IND-ER

English 1 • Espanol 9 • Français 17 • Pycckn 25

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Produktmerkmale

• B203-101-IND und der B203-104-IND verlangern die Reichweite von USB-2.0-Signalen auf bis zu 45 m von der Quelle
  B203-101-IND-ER und der B203-104-IND-ER verlangern die Reichweite von USB-2.0-Signalen auf bis zu 100 m von der Quelle
• Mit dem B203-104-IND und B203-104-IND-ER konnen Sie bis zu vier USB-2.0-Geräte anschließen
  B203-101-IND und B203-104-IND unterstützenen USB-2.0-Datenübertragungsraten bis zu 480 Mbit/s
• B203-101-IND-ER und B203-104-IND-ER unterstützen USB-2.0-Datenübertragungsstraten bis zu 300 Mbit/s
  Die PoC-Technologie (Power-over-Cable) versorgt die Sendereinheit über ein Cat5/Cat6-Kabel mit Strom
  Abwärtskompatibel mit USB 1.1
• Plug and Play - keine Software oder Treiber erforderlich
• Kompatibel mit allen gängigen Betriebssystemen

Im Paket enthalten

B203-101-IND, B203-101-IND-ER, B203-104-IND oder B203-104-IND-ER Extender-Kit (Sender und Empfänger)
DIN-Schienen-Befestigungen (x2)
M4-Schrauben (x4)
- RS-232 Phoenix-Adapter

Im Paket enthalten

• Internationale Stromversorgung (Eingang: 100 bis 240 V) mit Steckeradaptern für Nordamerika, Europa, das Vereinigte Königreich und Australien
  Bedienungsanleitung

Optionales Zubehör

• Hakenlose Cat6-Patchkabel der Serie N202
• USB-2.0-Kabel der Serie U022
• Umkehrbare USB-2.0-Kabel der Serie URO22
• USB-2.0-5-Pin-Mini-B-Kabel der Serie U030
• Umkehrbare USB-2.0-5-Pin-Mini-B-Kabel der Serie U030
• USB-2.0-Mikro-B-Kabel der Serie U050
• Umkehrbare USB-3.0-Mikro-B-Kabel der Serie UR050

Installation

Hinweis: Prufen Sie, ob die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie die Kabel durch Decken oder Wändeziehen.

1. Schließen Sie die Sendeeinheit mit einem USB-2.0-Kabel an einen freien USB-Anschluss Ihres Computers an.

Installation

1. Verbinden Sie die RJ-45-Anschlüsse an den Sender- und Empfängereinheiten mit einem Cat5e/Cat6-Kabel.

Hinweise:

• Bei den Modellen B203-101-IND und B203-104-IND darf der Abstand zwischen Sender und Empfangereinheit 45 m nicht überschreiben.

• Bei den Modellen B203-101-IND-ER und B203-104-IND-ER davon der Abstand zwischen Sender und Empfängereinheit 100 m nicht überschnitten.

• Schlieben Sie ein USB-2.0-Gerät an jeder verfügbaren Anschluss der Empfängereinheit an.

• Schlieben Sie das im Lieferumfang enthaltene, externe Netzteil für die Modelle B203-101-IND-ER und B203-104-IND-ER mit dem passenden Steckeradapter an die Empfängereinheit und dann an eine AC-Steckdose an. (Optional) Eine externe Stromversorgung (9 V bis 36 V) kann auch über den RS-232 Phoenix-Steckverbinder hinzugeführten werden.

Hinweis: Es sollte nur eine Stromquelle an die Empfangereinheit(en) angeschlossen werden, niemals beiden.

1. Nur für die Modelle B203-101-IND und B203-104-IND: (Optional) Wenn Sie Geräte mit hohem Stromverbrauch anschließen, verwenden Sie entweder das im Lieferumfang enthaltene, externe Netzteil oder den RS-232 Phoenix-Anschluss, um eine externe Stromversorgung hinzuzufügen.

Hinweis: Es sollte nur eine Stromquelle an die Empfängereinheit(en) angeschlossen werden, niemals beiden.

Installationsdiagramme

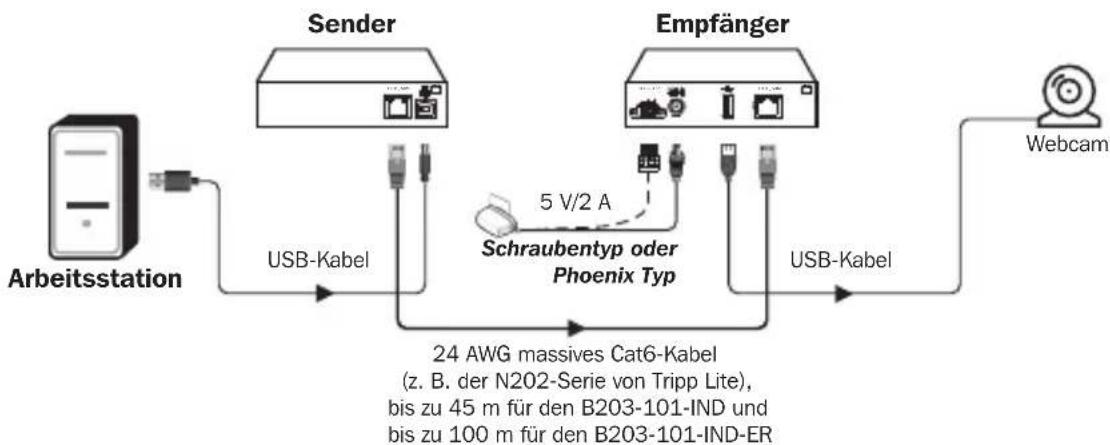

B203-101-IND/B203-101-IND-ER

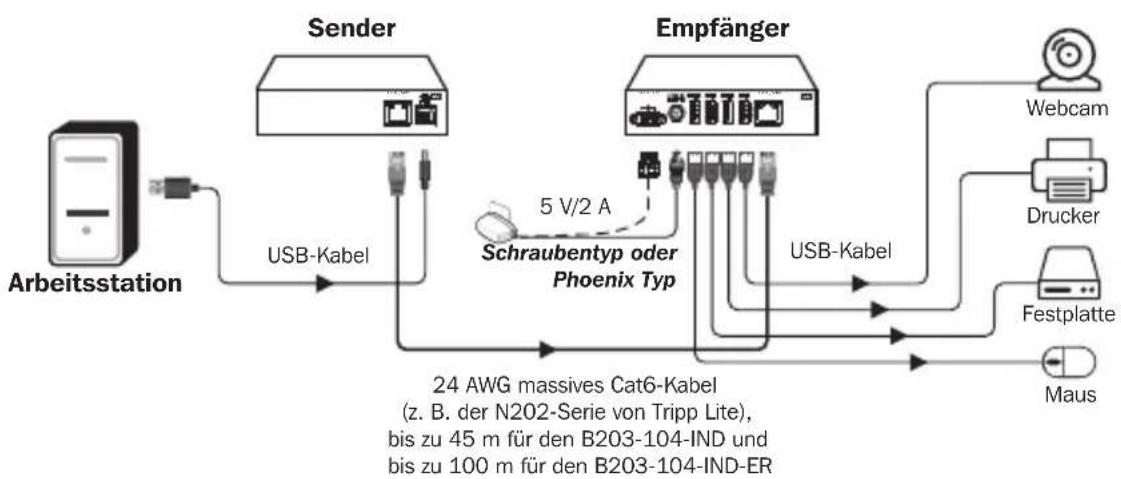

B203-104-IND/B203-104-IND-ER

Nur für die Modelle B203-101/104-IND: Wenn Sie Geräte mit hohem Stromverbrauch anschlieben, verwenden Sie entweder das im Lieferumfang enthaltene, externe Netzteil oder den RS-232 Phoenix-Anschluss, um eine externe Stromversorgung hinzuzufügen.

Hinweis: Es sollte nur eine Stromquelle an die Empfänger Einheit(en) angeschlossen werden, niemals beiden.

Technische Daten

Technische Daten B	203-101-IND/ B203-101-IND-ER	B203-104-IND/ B203-104-IND-ER
Unterstützte USB- Versionen	USB 2.0 (480 Mbit/s) USB 1.1 (12 Mbit/s)
Sender-Anschlüsse (1x) RJ-45
Empfänger- Anschlüsse	1x) RJ-45 (1x) USB-A (1x) USB-Micro-B	(1x) RJ-45 (4x) USB-A (1x) USB-Micro-B
Sender-Stecker USB-A
Maximale Veränderung	B203-101-IND/B203-104-IND: 45 m B203-101-IND-ER/B203-104-IND-ER: 100 m
Betriebstemperatur 0	°C bis 50 °C
Lagertemperatur 20	°C bis 70 °C
Abmessungen des Senders [H x W x D]	2,69 x 11,51 x 6,25 cm (27 x 115 x 62,4 mm)
Abmessungen des Empfängers [H x W x D]	2,69 x 11,51 x 6,25 cm (27 x 115 x 62,4 mm)

Garantie

1 Jahr eingeschränkte Garantie

Tripp Lite garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von Tripp Lite im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von Tripp Lite oder einem autorisierten Tripp-Lite-Servicezentrum erhalten. Die Produkte müssen an Tripp Lite oder an ein autorisiertes Tripp-Lite-Servicezentrum unter Vorauszahlung der Transportkosten zusückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden. MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLISSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschchränkung oder keinen Ausschluss stillschweigender Gewährleistungen; davon kann es sein, dass die oben genommen Beschchränkungen oder Ausschlüsse auf den Käufer nicht zuteffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLige ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet Tripp Lite nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder andere.

Garantie

WEEE-Compliance-Informationen for Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Produktspezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
