MANUAL DE USUARIO B203101INDER Tripp Lite

Manual del Propietario

Juego Extensor Industrial de 1 Puerto USB 2.0 sobre Cat5 y Cat6 con Caja de Metal y Proteccion ESD

Modelos: B203-101-IND, B203-101-IND-ER

Juego Extensor Industrial de 4 Puerto4 USB 2.0 sobre Cat5 y Cat6 con Caja de Metal y Proteccion ESD

Modelos: B203-104-IND, B203-104-IND-ER

English 1 • François 17 • Yüssekni 25 • Deutsch 33

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Characteristicas del Producto

• El B203-101-IND y el B203-104-IND extienden señales USB 2.0 hasta a 45.72 m [150 pies] de la fuente
• El B203-101-IND-ER y el B203-104-IND-ER extienden senales USB 2.0 hasta a 100 m [330 pies] de la fuente
• El B203-104-IND y el B203-104-IND-ER le permiten conectar hasta在哪 Dispositivos USB 2.0
• B203-101-IND y B203-104-IND soportan velocidades de transferencia de datos USB 2.0 de hasta 480 Mbps
• B203-101-IND-ER y B203-104-IND-ER soportan velocidades de transferencia de datos USB 2.0 de hasta 300 Mbps
• La Tecnología PoC proportióna energia a la unidad transmisora mediante cable Cat5 y Cat6
• Es compatible con USB 1.1
• Conectar y Usar—No require software ni controladores
• Compatible con los principales sistemas operativos.

El Paquete Incluye

• Juego Extensor B203-101-IND, B203-101-IND-ER, B203-104-IND o B203-104-IND-ER (Transmisory Receptor)
• Soportes para Riel DIN (x2)
• Tornillos M4 (x4)
  Adaptador Phoenix RS-232
• Fuente de Alimentación Internacional (Entrada: 100V a 240V)

El Paquete Incluye

con Adaptadores de Clavija para Norteamérica, Europa, Reino Unido y Australia

• Manual del Propietario

Accesorios Opcionales

• Cable Patch Snagless Cat6 de la Serie N202
• Cables USB 2.0 de la Serie U022
• Cables Reversibles USB2.0 de la Serie URO22
• Cables USB 2.0 Mini-B de 5 Pines de la Serie U030
• Cables USB 2.0 Mini-B Reversible de 5 Pines de la Serie UR030
• Cables USB 2.0 Micro-B de la Serie U050
• Cables USB 3.0 Micro B Reversible de la Serie UR050

Instalación

Nota: Haga pruebas para asegurar de que toda la instalacion funciona correctamente antes de jalar los cables a工程技术 o paredes.

1. Conecte la unidad transmisora a un puerto USB disponible en su computadora con un cable USB 2.0.

Instalación

1. Conecte los puertos RJ-45 de las unidades transmisora y receptora using cable Cat5e o Cat6.

Notas:

• Para los Modelos B203-101-IND y B203-104-IND, la distancia entre las unidades transmisora y receptora no debe exceeder 45.72 m [150 pies].

• Para los Modelos B203-101-IND-ER y B203-104-IND-ER, la distancia entre las unidades transmisora y receptora no debe exceeding 100 m [330 pies].

• Connecte un dispositivo USB 2.0 a cada puerto disponible en launidad receptora.

• Para los Modelos B203-101-IND-ER y B203-104-IND-ER, connecte la fuente de alimentacion externa includa a launidad receptora y.afteras a un tomacorriere de CA usingo el adaptordo de clavija correcto. (Optional) Mediterriene possible aggregarse alimentacion externa (9V a 36V) usingo el conector Phoenix RS-232.

Nota: Solo debe connectarse una fuente de alimentacion a la(s) unidad(es) receptora(s), nunca ambas.

1. Para los Modelos B203-101-IND y B203-104-IND solamente: (Optional) Si conecta dispositivos que consumen mucha energia, pararegar energia externa use la fuente de alimentacion externa incluida o el conector Phoenix RS-232.

Nota: Solo debe connectarse una fuente de alimentacion a la(s) unidad(es) receptora(s), nunca ambas.

Diagramas de Instalación

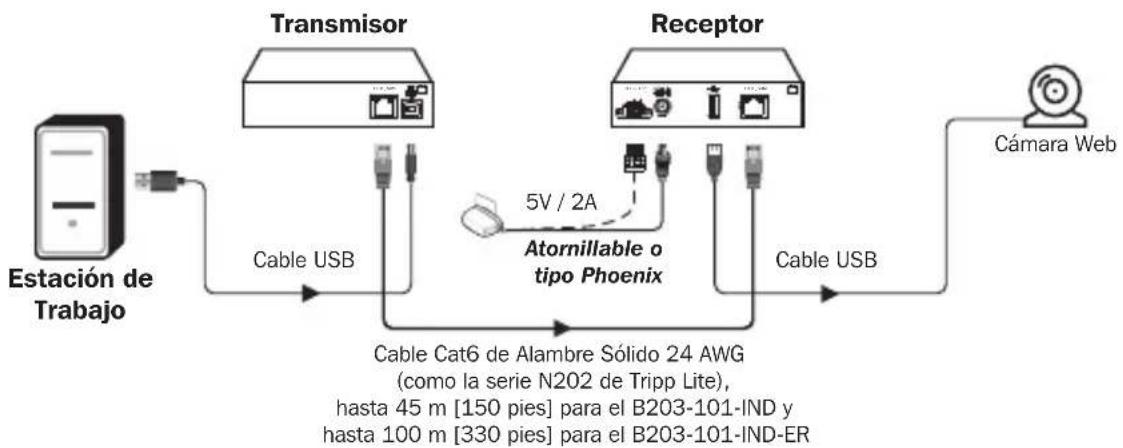

B203-101-IND/B203-101-IND-ER

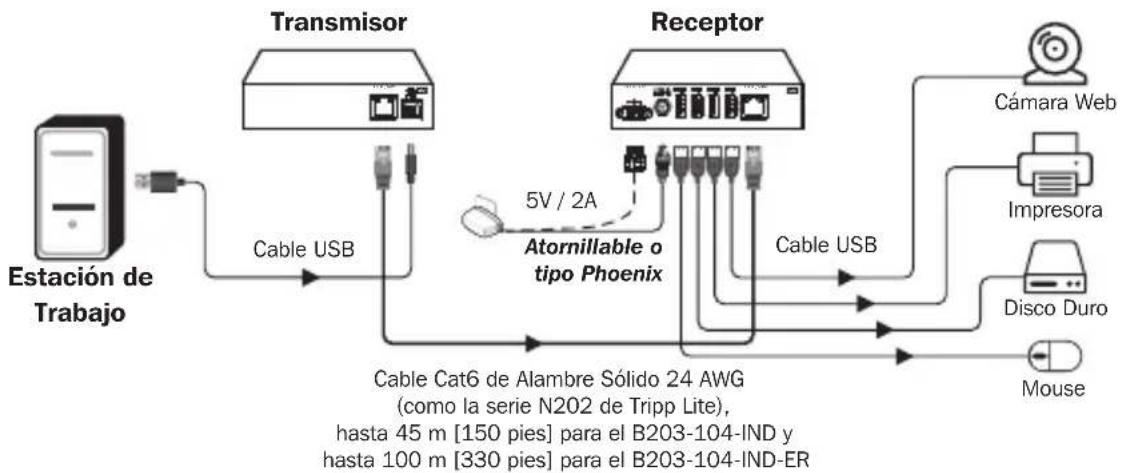

B203-104-IND/B203-104-IND-ER

Para los Modelos B203-101/104-IND solamente: Al conectar dispositivos que consumen mucha energia, pararegarar energia externa use la fuente de alimentacion externa incluida o el conductor Phoenix RS-232.

Nota: Solo debe connectarse una fuente de alimentacion a la(s) unidad(es) receptora(s), nunca ambas.

Especificaiones

Especialización B203-101-IND/B203-101-IND-ER	B203-104-IND/B203-104-IND-ER
Versiones de USB Soportadas	USB 2.0 (480 Mbps)USB 1.1 (12 Mbps)
Puertos del Transmisor	(1x) RJ-45
Puertos del Receptor	1x) RJ-45(1x) USB A(1x) USB Micro B	(1x) RJ-45(4x) USB A(1x) USB Micro B
Clavija del Transmisor	USB-A
Distancia Maxima de Extensaión	B203-101-IND/B203-104-IND:45 m [150 pies]B203-101-IND-ER/B203-104-IND-ER:100 m [330 pies]
Temperatura de Operación	0 °C a 50 °C [32 °F a 122 °F]
Temperatura de Almacenimiento	-20 °C a 70 °C [-4 °F a 158 °F]
Dimensiones del Transmisor[Al x An x Pr]	27 x 115 x 62.4 mm[1.06" x 4.53" x 2.46"]
Dimensiones del Receptor[Al x An x Pr]	27 x 115 x 62.4 mm[1.06" x 4.53" x 2.46"]

Registrar

Garantía Limitada por 1 Año

Tripp Lite garantiza por un (1) año a partir de la Fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligation de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (a su entera disreción) de cadaquier producto defectuoso. Para Obtener servicios bajo esta garantía, debe Obtener un número de Autorización de Devolución de Mercancía [RMA] de Tripp Lite o de un centro de service autorizzato de Tripp Lite. Los produits deben ser regresados a Tripp Lite o a un centro de service autorizzato de Tripp Lite con los cargos de transporte preparados y debenacompañarse con una breve descripción del problema y un comprobante de la Fecha yel lugar de compra.Esta garantía no se aplica a equipos que hayan sido dañados poraccidente, negligencia o mal uso, o hayan sido alterados o modificados de una forma. EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTíasEXPRESAS O IMPLICITAS, INCLUDEAS GARANTías DE COMERCIABILIDAD Y ADECUACIONPARA UN DETERMINADO PROPÓSITO.

Algunos Estados no permiten la limitación o exclusión de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador. EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, Tripp Lite no es responsable por ningún costo, como perdida de开发利用 o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de tcerceros o deequalquier other forma.
