Type de produit	Prolongateur USB 2.0 industriel sur câble Cat5/Cat6
Marque	Tripp Lite
Modèle	B203-101-IND-ER
Version USB prise en charge	USB 2.0 (jusqu'à 300 Mbps) et USB 1.1 (12 Mbps)
Ports de l'émetteur	1x RJ-45, 1x USB-A (fiche)
Ports du récepteur	1x RJ-45, 1x USB-A, 1x USB Micro-B
Distance d'extension maximale	100 m (330 pi)
Débit de données maximal	300 Mbps
Alimentation	Power over Cable (PoC) pour l'émetteur ; adaptateur secteur 100-240 V inclus pour le récepteur (ou alimentation externe 9-36 V via connecteur Phoenix)
Température de fonctionnement	0° à 50 °C (32 à 122 °F)
Température d'entreposage	-20 à 70 °C (-4 à 158 °F)
Dimensions de l'émetteur (H x L x P)	27 x 115 x 62,4 mm (1,06 x 4,53 x 2,46 po)
Dimensions du récepteur (H x L x P)	27 x 115 x 62,4 mm (1,06 x 4,53 x 2,46 po)
Matériau du boîtier	Métal
Protection	Protection ESD
Garantie	1 an limitée
Compatibilité système	Tous les principaux systèmes d'exploitation
Câble requis	Cat5e ou Cat6
Installation	Aucun logiciel ou pilote requis

FOIRE AUX QUESTIONS - B203101INDER Tripp Lite

Quelle est la distance maximale d'extension pour le modèle B203-101-IND-ER ?

Le modèle B203-101-IND-ER peut étendre les signaux USB 2.0 jusqu'à 100 mètres (330 pieds) de la source.

Quels câbles sont nécessaires pour le prolongateur ?

Un câble Cat5e ou Cat6 est nécessaire pour relier l'émetteur au récepteur. Vous aurez également besoin d'un câble USB 2.0 standard pour connecter l'émetteur à l'ordinateur.

Puis-je connecter plusieurs périphériques USB avec ce modèle ?

Le modèle B203-101-IND-ER possède un seul port USB-A sur le récepteur, il permet donc de connecter un seul périphérique USB. Pour plusieurs périphériques, utilisez le modèle B203-104-IND-ER à 4 ports.

L'alimentation est-elle incluse ?

Oui, une alimentation internationale (entrée 100-240 V) avec adaptateurs pour l'Amérique du Nord, l'Europe, le Royaume-Uni et l'Australie est incluse. Elle se connecte au récepteur.

Est-ce compatible avec USB 3.0 ?

Non, ce prolongateur prend en charge uniquement USB 2.0 (jusqu'à 300 Mbps) et USB 1.1 (12 Mbps). Il n'est pas compatible avec USB 3.0.

Comment installer le prolongateur ?

Connectez l'émetteur à un port USB de l'ordinateur à l'aide d'un câble USB. Reliez l'émetteur et le récepteur avec un câble Cat5e/Cat6 (max 100 m). Branchez le périphérique USB au récepteur. Pour les modèles ER, connectez l'alimentation externe au récepteur. Aucun logiciel n'est requis.

Y a-t-il un logiciel à installer ?

Non, le prolongateur est prêt à l'emploi et ne nécessite aucun logiciel ou pilote. Il est compatible avec tous les principaux systèmes d'exploitation.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée d'un an à compter de la date d'achat, couvrant les vices de matériaux et de fabrication.

Puis-je utiliser une alimentation externe supplémentaire ?

Oui, une alimentation externe de 9 à 36 V peut être connectée via le connecteur RS-232 Phoenix sur le récepteur. Attention : une seule source d'alimentation doit être utilisée à la fois.

Ce produit fonctionne-t-il avec tous les systèmes d'exploitation ?

Oui, il est compatible avec tous les principaux systèmes d'exploitation (Windows, macOS, Linux, etc.) grâce à son fonctionnement sans pilote.

MODE D'EMPLOI B203101INDER Tripp Lite

Trousse de prolongateur industrielle USB 2.0 over cat5/cat6 à 1 port avec boîtier en métal et protection ESD

Modèles : B203-101-IND, B203-101-IND-ER

Trousse de prolongateur industrielle USB 2.0 over cat5/cat6 à 4 ports avec boîtier en métal et protection ESD

Modèles : B203-104-IND, B203-104-IND-ER

D'excellence Industrielle

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Le B203-101-IND et le B203-104-IND prolongent les signaux USB 2.0 jusqu'à 45 m (150 pi) de la source.
• Le B203-101-IND-ER et le B203-104-IND-ER prolongent les signaux USB 2.0 jusqu'à 100 m (330 pi) de la source.
• Le B203-104-IND et le B203-104-IND-ER permettent à l'utilisateur de connecter jusqu'à quatre dispositifs USB 2.0.
• B203-101-IND et B203-104-IND prennet en charge des taux de transfert de données USB 2.0 pouvant atteindre jusqu'à 480 Mbps.
• B203-101-IND-ER et B203-104-IND-ER prenant en charge des taux de transfert de données USB 2.0 pouvant atteindre jusqu'à 300 Mbps.
• La technologie d'alimentation par câble (PoC) fournit l'alimentation à l'émetteur via le câble Cat5/Cat6.
• Rétrocompatible avec USB 1.1
• Pré à l'emploi ; aucun logiciel ou lecteur requis
• Compatible avec tous les principaux systèmes d'exploitation

L'emballage comprend

• Trousse de prolongateur B203-101-IND, B203-101-IND-ER, B203-104-IND ou B203-104-IND-ER (transmetteur et récepteur) Supports de montage sur rail DIN (x2)
• Vis M4 (x4) Adaptateur Phoenix RS-232

L'emballage comprend

• Alimentation internationale (entrée : 100 à 240 V) avec adaptateurs de fiche pour l'Amérique du Nord, l'Europe, le Royaume-Uni et l'Australie
• Manuel de l'utilisateur

Accessoires en option

• Cordons de raccordement anti-coupure Cat6 de la série N202
• Câbles USB 2.0 de la série U022
• Câbles USB 2.0 réversibles de la série URO22
• Câbles Mini-B à 5 broches USB 2.0 de la série U030
• Câbles Mini-B à 5 broches USB 2.0 réversibles de la série URO30
• Câbles Micro-B USB 2.0 de la série U050
• Câbles Micro-B USB 3.0 réversibles de la série URO50

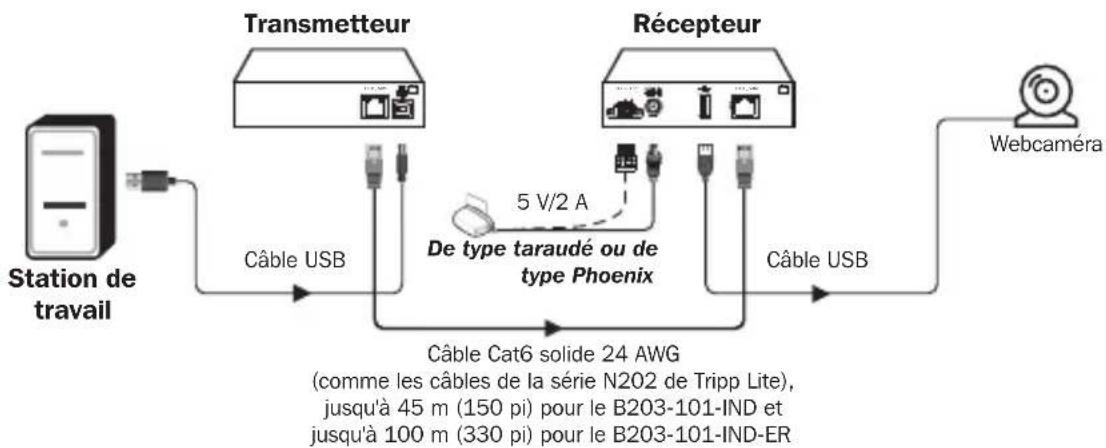

Installation

Remarque: Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds ou les murs.

1. Permet de connecter le transmetteur à un port USB disponible sur l'ordinateur avec un câble USB 2.0.

Installation

1. Raccorder les ports RJ-45 sur le transmetteur et le récepteur en utilisant un câble Cat5e/Cat6.

Remarques :

• Pour les modèles B203-101-IND et B203-104-IND, la distance entre le transmetteur et le récepteur ne doit pas excéder 45 m (150 pi).
• Pour les modèles B203-101-IND-ER et B203-104-IND-ER, la distance entre le transmetteur et le récepteur ne doit pas excéder 100 m (330 pi).
• Connecter un dispositif USB 2.0 à chaque port disponible sur le récepteur.
• Pour les modèles B203-101-IND-ER et B203-104-IND-ER, connecter l'alimentation externe incluse au récepteur, puis à une prise de courant CA en utilisant le bon adaptateur de fiche. (facultatif) Une alimentation externe (9 V à 36 V) peut également être ajoutée en utilisant le connecteur RS-232 Phoenix.

Remarque: Une seule source d'alimentation doit être connectée au(x) récepteur(s), jamais les deux.

1. Pour les modèles B203-101-IND et B203-104-IND uniquement : (facultatif) si un ou plusieurs dispositifs avides de puissance sont connectés, utiliser l'alimentation externe incluse ou le connecteur RS-232 Phoenix pour ajouter une alimentation externe.

Remarque: Une seule source d'alimentation doit être connectée au(x) récepteur(s), jamais les deux.

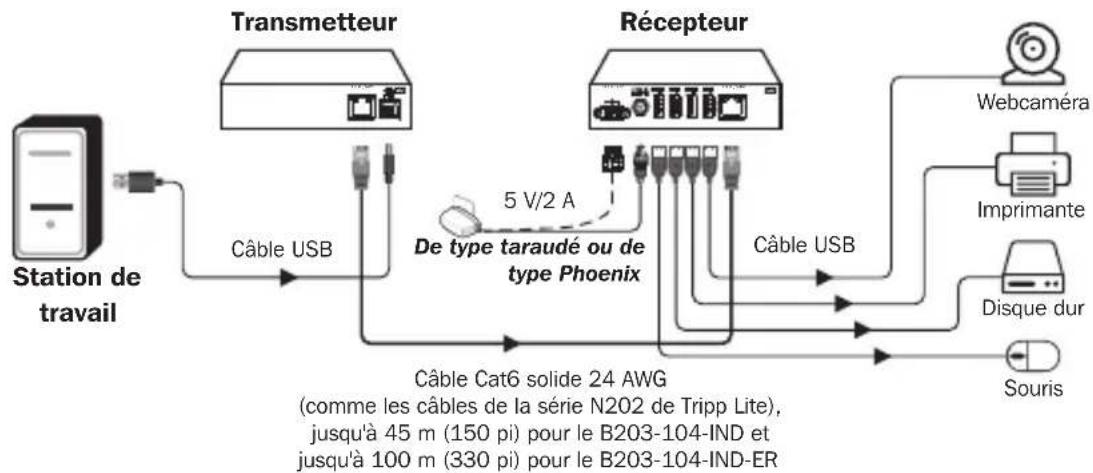

B203-104-IND/B203-104-IND-ER

Pour les modèles B203-101/104-IND uniquement : au moment de connecter un ou plusieurs dispositifs avides de puissance, utiliser l'alimentation externe incluse ou le connecteur RS-232 Phoenix pour ajouter une alimentation externe.

Remarque : Une seule source d'alimentation doit être connectée au(x) récepteur(s), jamais les deux.

Caractéristiques techniques

Caracteristique technique	B203-101-IND/ B203-101-IND-ER	B203-104-IND/ B203-104-IND-ER
Versions USB prises en charge	USB 2.0 (480 Mbps)USB 1.1 (12 Mbps)
Ports du transmetteur	(1x) RJ-45
Ports du récepteur 1x)	RJ-45(1x) USB-A(1x) USB Micro-B	(1x) RJ-45(4x) USB-A(1x) USB Micro-B
Fiche du transmetteur	USB-A
Distance d'extension maximale	B203-101-IND/B203-104-IND :45 m (150 pi)B203-101-IND-ER/B203-104-IND-ER :100 m (330 pi)
Température de fonctionnement	0° à 50 °C (32 à 122 °F)
Température d'entreposeage	-20 à 70 °C (-4 à 158 °F)
Dimensions du transmetteur[H x I x P]	27 x 115 x 62,4 mm(1,06 x 4,53, 2,46 po)
Dimensions du récepteur[H x I x P]	27 x 115 x 62,4 mm(1,06 x 4,53, 2,46 po)

Garantie limitée de 1 an

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DES QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGEPARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ETRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisé, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu’il soit remplacé par un équipement équivalent (cela varie selon les pays)
• D'envoyer le vieux équipement au recyclage en autant qu'il remplace un équipement équivalent (ça la varie selon les pays)

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

D'excellence Industrielle.

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

20-04-048 93-3C77_ReVA
