| Tipo de producto | Estación de acoplamiento USB-C / Hub USB |
| Marca | Tripp Lite |
| Modelo | U442DOCK12S |
| Conectores de entrada | USB-C macho (cable integrado) |
| Conectores de salida | 1x VGA hembra, 2x HDMI hembra, 1x USB 3.0 Tipo-A hembra, 1x USB-C PD hembra (carga) |
| Alimentación (puerto PD) | 20 V, 5 A (100 W) entrada; 5 W para el hub, resto para el dispositivo conectado |
| Resolución de video compatible | Hasta 1920 x 1200 (1080p) @ 60 Hz en VGA o HDMI |
| Número máximo de monitores | 3 (1x VGA + 2x HDMI simultáneamente) |
| Velocidad de datos USB 3.0 | Hasta 5 Gbps |
| Compatible con Thunderbolt 3 | Sí, con soporte para el modo alternativo DisplayPort |
| Requisitos del sistema | Computadora con puerto USB-C o Thunderbolt 3 que admita DisplayPort Alt Mode |
| Alimentación externa | Ninguna (alimentado por USB-C, cargador PD opcional) |
| Instalación | Listo para usar, no se requieren controladores |
| Reanudación después de suspensión | Automática |
| Temperatura de funcionamiento | 0 °C a 55 °C |
| Humedad de funcionamiento | 10 % a 85 % HR (sin condensación) |
| Temperatura de almacenamiento | -10 °C a 70 °C |
| Humedad de almacenamiento | 5 % a 90 % HR (sin condensación) |
| Material de la carcasa | Aluminio |
| Garantía | 3 años limitada |
Preguntas frecuentes - U442DOCK12S Tripp Lite
Preguntas de los usuarios sobre U442DOCK12S Tripp Lite
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Concentrador USB en formato PDF gratis! Encuentra tus instrucciones U442DOCK12S - Tripp Lite y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. U442DOCK12S de la marca Tripp Lite.
MANUAL DE USUARIO U442DOCK12S Tripp Lite
Manual del Propietario
Estación de Conexión USB
3.1 Gen 1 USB-C con
Carga 100W PD, Aluminio
Modelo: U442-DOCK12-S
English 1 • Français 16 • Русский 23
Excelencia en Manufactura.
Copyright © 2021 Tripp Lite. Todos los derechos reservados. Todas las marcas comerciales registradas son propiedad de sus respectivos propietarios.
Contenido del Empaque
- U442-D0CK12-S
- Manual del Propietario
Accesorios Opcionales
• Cables VGA de Alta Resolución Serie P502
• Cables Adaptadores de HDMI a DVI Serie P566
• Cables HDMI de Alta Velocidad Serie P568
• Cables para Dispositivo USB 3.0 A/B Serie U322
• Cables para Dispositivo USB 3.0 Micro-B Serie U326
- U420-003-G2-5A – Cable USB 3.1 Gen 2 USB-C (M/M) con especificación de 5A, 91 cm [3 pies]
• U428-003 – Cable USB 3.1 Gen 1, USB-C a USB-A (M/M), 91 cm [3 pies]
Requisitos del Sistema
- Computadora con puerto USB-C o Thunderbolt 3 que soporte USB DisplayPort Modo Alterno
• Monitor VGA, DVI* o HDMI
*Requiere un adaptador. Vea Accesorios Opcionales.
Características del Producto
- Soporta USB DisplayPort de Modo Alterno para conectar un monitor VGA o HDMI mediante un puerto USB-C o Thunderbolt 3
- Soporta la conexión de un monitor DVI mediante adaptador HDMI a DVI (Vea Accesorios Opcionales)
- Los puertos VGA y HDMI soportan resoluciones de video hasta 1920 x 1200 (incluyendo 1080p) @ 60 Hz
- Pueden conectarse hasta 3 monitores simultáneamente
- Los puertos del hub USB-A soportan tasas de transferencia de datos hasta 5 Gbps
- El puerto de carga USB-C PD soporta entrada de alimentación de hasta 20V 5A (100W)
- 5W de potencia de entrada USB-C dedicada a la unidad y los puertos USB-A; la potencia restante va al dispositivo USB-C conectado
- Restablece automáticamente la operación desde los modos de hibernación y suspensión
- Operación de conectar y usar sin requerir software, controladores o fuente de alimentación externa

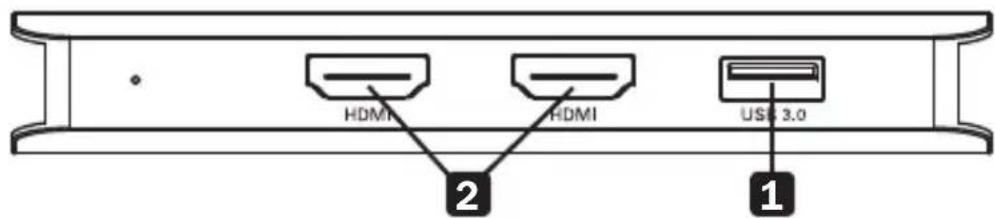

Vista General del Producto
1 Puerto USB 3.0 (Hembra): conecta un periférico USB
2 Puertos HDMI (Hembra): conectan hasta 2 monitores HDMI
3 Puerto VGA (Hembra): conecta un monitor VGA
4 Puerto de Carga USB-C PD (Hembra): conecta un dispositivo al cargador USB-C
Enchufe USB-C (Macho) (no se muestra): se conecta a un dispositivo USB-C o Thunderbolt 3
Instalación
Notas:
- Cuando se conecta a la energía a través del puerto de carga USB-C PD, se dedican 5W a la estación de conexión y periféricos USB conectados. La potencia restante se usa para cargar el dispositivo USB-C conectado.
-
Para ver los cables sugeridos, consulte la sección de Accesorios Opcionales.
-
Conecte el cable USB-C incorporado a un puerto USB-C o Thunderbolt 3 en su laptop, tableta u otro dispositivo.
- Conecte el puerto VGA al puerto VGA en un monitor usando un cable VGA.
- Conecte los puertos HDMI a los puertos HDMI en un monitor usando cables HDMI.
- Conecte un puerto del hub USB 3.0 a un periférico USB.
- Cargue un dispositivo conectando su cargador USB-C al puerto de carga USB-C PD del adaptador.
Especificaciones
| Conectores de Entrada | |
| USB USB-C (Macho) | |
| Conectores de Salida | |
| USB-A USB-A (Hembra) | |
| Para carga USB-C (Hembra) | |
| HDMI (2x) HDMI (Hembra) | |
| VGA VGA (Hembra) | |
| Ambiental | |
| Temperatura de Operación 0 | °C a 55 °C [32 °F a 131 °F] |
| Humedad de Operación De | 10% a 85% de HR, sin condensación |
| Temperatura de Almacenamiento | -10 °C a 70 °C [14 °F a 158 °F] |
| Humedad de Almacenamiento | De 5% a 90% de HR, sin condensación |
| Requerimientos de Energía | |
| Puerto de Carga USB-C Soporta hasta 20V 5A (100W) de Entrada* | |
*5W dedicados a la unidad y los puertos USB-A; la potencia restante va al dispositivo USB-C conectado
Garantía
Garantía Limitada de 3 años
TRIPP LITE garantiza durante un período de tres (3) años a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben ser regresados a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.
EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO.
Específicamente, Tripp Lite no es responsable por ningún costo, como pérdida de ganancia o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.
Bajo la Directiva de Desechos de Equipos Eléctricos y Electrónicos (WEEE) [Waste Electrical and Electronic Equipment] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:
- Enviar el equipo viejo a reciclado en una base de uno por uno, equivalente por equivalente (esto varía de un país a otro)
- Regresar el equipo nuevo para reciclado una vez que finalmente sea un desecho
No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso.
