Caractéristiques techniques	Docking station USB-C avec 12 ports, compatible avec les appareils Windows et Mac.
Ports disponibles	2 x HDMI, 1 x DisplayPort, 4 x USB 3.0, 1 x USB-C, 1 x Ethernet, 1 x audio jack.
Résolution vidéo	Supporte jusqu'à 4K à 60Hz via HDMI et DisplayPort.
Utilisation	Idéal pour les professionnels ayant besoin de plusieurs connexions pour moniteurs, périphériques et réseau.
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter l'exposition à l'humidité.
Sécurité	Ne pas surcharger les ports, utiliser uniquement des câbles certifiés pour éviter les dommages.
Informations générales	Vérifier la compatibilité avec votre appareil avant l'achat, garantie limitée incluse.

FOIRE AUX QUESTIONS - U442DOCK12S Tripp Lite

Comment connecter le Tripp Lite U442DOCK12S à mon ordinateur ?

Pour connecter le Tripp Lite U442DOCK12S à votre ordinateur, utilisez le câble USB-C fourni et branchez une extrémité au dock et l'autre à un port USB-C disponible sur votre ordinateur.

Quels types de périphériques puis-je connecter au U442DOCK12S ?

Vous pouvez connecter des écrans externes, des claviers, des souris, des disques durs externes et d'autres périphériques USB compatibles.

Le dock supporte-t-il plusieurs écrans ?

Oui, le Tripp Lite U442DOCK12S prend en charge jusqu'à deux écrans externes via des ports HDMI ou DisplayPort, selon votre configuration.

Pourquoi mon écran externe ne s'affiche-t-il pas ?

Vérifiez que le câble de l'écran est correctement connecté au dock et à l'écran. Assurez-vous également que l'écran est allumé et que la source d'entrée est correctement sélectionnée.

Comment installer les pilotes nécessaires pour le U442DOCK12S ?

Les pilotes nécessaires sont généralement installés automatiquement lorsque vous connectez le dock à votre ordinateur. Vous pouvez également télécharger les derniers pilotes depuis le site Web de Tripp Lite si nécessaire.

Le dock est-il compatible avec les ordinateurs Mac ?

Oui, le Tripp Lite U442DOCK12S est compatible avec les ordinateurs Mac équipés de ports USB-C compatibles avec DisplayPort Alt Mode.

Que faire si le dock ne s'allume pas ?

Vérifiez que le dock est correctement alimenté. Assurez-vous que le câble d'alimentation est bien branché et que la prise fonctionne. Si le problème persiste, essayez un autre port USB-C sur votre ordinateur.

Puis-je utiliser le dock avec un ordinateur portable qui n'a pas de port USB-C ?

Non, le Tripp Lite U442DOCK12S nécessite un port USB-C pour fonctionner. Si votre ordinateur portable n'a pas de port USB-C, il ne sera pas compatible.

Comment réinitialiser le dock si je rencontre des problèmes ?

Pour réinitialiser le dock, déconnectez-le de l'alimentation, attendez quelques secondes, puis rebranchez-le. Cela peut résoudre certains problèmes de connexion.

Le dock est-il compatible avec les appareils Android ?

Oui, le Tripp Lite U442DOCK12S peut être utilisé avec des appareils Android équipés de ports USB-C compatibles, mais la fonctionnalité peut varier selon le modèle et le système d'exploitation.

MODE D'EMPLOI U442DOCK12S Tripp Lite

Manuel de l'utilisateur

Station d'accueil USB 3.1 Gen 1 USB-C avec chargement 100 W PD (distribution de puissance), aluminium

Modèle : U442-DOCK12-S

English 1 • Español 9 • Русский 23

TRIPP·LITE

Copyright © 2021 Tripp Lite. Tous droits réservés. Toutes les marques de commerce et les marques de commerce enregistrées sont la propriété de leurs propriétaires respectifs.

Contenu de l'emballage

• U442-D0CK12-S
  • Manuel de l'utilisateur

Accessoires en option

• Câbles VGA haute résolution de la série P502
• Câbles d'adaptateur de HDMI à DVI de la série P566
• Câbles HDMI haute vitesse de la série P568
• Câbles de l'appareil A/B USB 3.0 de série U322
• Câbles de l'appareil USB 3.0 Micro-B de la série U326
• Câble U420-003-G2-5A USB 3.1 Gen 2 USB-C (M/M) avec une capacité nominale de 5 A, 0,9 m (3 pi)
  • Câble U428-003 USB 3.1 Gen 1, USB-C à USB-A (M/M), 0,9 m (3 pi)

Configuration requise

• Ordinateur avec port USB-C ou Thunderbolt 3 qui prend en charge le mode alternatif USB DisplayPort
  • Moniteur VGA, DVI* ou HDMI

*Exige un adaptateur. Consulter Accessoires en option.

Caractéristiques du produit

• Prend en charge le mode alternatif USB DisplayPort pour connecter un moniteur VGA ou HDMI via un port USB-C ou Thunderbolt 3
• Prend en charge les connexions d'un moniteur DVI via un adaptateur de HDMI à DVI (voir Accessoires en option)
• Les ports VGA et HDMI prennent en charge des résolutions vidéo jusqu'à 1 920 x 1 200 (y compris 1 080 p) @ 60 Hz.
• Jusqu'à 3 moniteurs peuvent être connectés simultanément.
• Les ports du concentrateur USB-A prennent en charge des taux de transfert de données pouvant atteindre jusqu'à 5 Gbps.
• Le port de chargement PD USB-C prend en charge une entrée de puissance jusqu'à 20 V 5 A (100 W).
• 5 W d'alimentation d'entrée USB-C dédiés à l'appareil et ses ports USB-A avec la puissance restante dirigée vers le dispositif USB-C auquel l'appareil est connecté.
• Se remet automatiquement en marche du mode de mise en veille ou de mise en attente
• Prêt à l'emploi; aucun logiciel ou pilote requis, et aucune alimentation externe requise

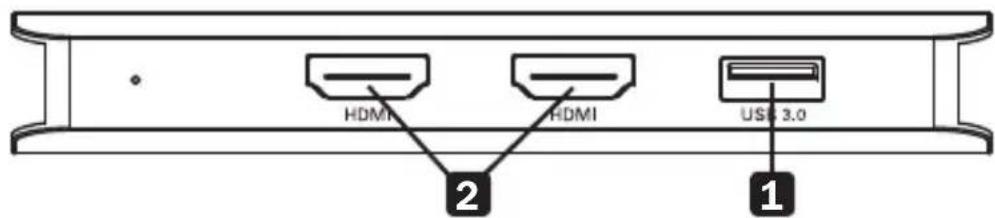

Aperçu du produit

HDMI HDMI USB 3.0 1 2

VGA 3

PD CHARGE 4

1 Port USB 3.0 Port (femelle) : permet de raccorder un périphérique USB
2 Ports HDMI (femelle) : permettent de raccorder jusqu'à 2 moniteurs HDMI
3 Port VGA (femelle) : permet de raccorder un moniteur VGA
4 Port de chargement PD USB-C (femelle) : permet de raccorder le dispositif au chargeur USB-C

Fiche USB-C (mâle) (non illustrée) : permet le raccordement à un dispositif USB-C ou Thunderbolt 3

Installation

Remarques :

• Lorsqu'alimenté par le biais du port de chargement PD USB-C, 5 W sont dédiés à la station d'accueil et aux périphériques USB connectés. La puissance restante est utilisée pour charger le dispositif USB-C connecté.

• Consulter la section Accessoires en option pour des suggestions concernant les câbles.

• Raccorder le câble intégré USB-C au port USB-C ou Thunderbolt 3 sur un ordinateur portable, une tablette ou un autre appareil.

• Raccorder le port VGA au port VGA sur un moniteur en utilisant un câble VGA.
• Raccorder les ports HDMI aux ports HDMI sur un moniteur en utilisant des câbles HDMI.
• Raccorder le port de concentrateur USB 3.0 à un périphérique USB.
• Recharger l'appareil en connectant son chargeur USB-C au port de chargement PD USB-C de l'adaptateur.

Caractéristiques techniques

Connecteurs d'entrée
USB USB-C (mâle)
Connecteurs de sortie
USB-A USB-A (femelle)
Chargement USB-C (femelle)
HDMI (2x) HDMI (femelle)
VGA VGA (femelle)
Écologique
Température de fonctionnement	0° à 55 °C (32° à 131 °F)
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Température d'entreposage -10° à 70 °C (14° à 158 °F)
Humidité d'entreposage 5 à 90 % HR, sans condensation
Besoins en matière de puissance
Port de chargement USB-C Prend en charge une entrée jusqu'à 20 V 5 A (100 W)*

*5 W d'alimentation dédiés à l'appareil et ses ports USB-A avec la puissance restante dirigée vers le dispositif USB-C auquel l'appareil est connecté.

Garantie

Garantie limitée de 3 ans

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
