РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U442DOCK12S Tripp Lite

Руководство пользователя

Док-станция USB 3.1 Gen 1 USB-C в алюминиевом корпусе с зарядкой PD (100 Вт)

Модель: U442-DOCK12-S

English 1 • Español 9 • Français 16

TRIPP·LITE

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается. Все торговые знаки и зарегистрированные товарные знаки являются собственностью своих соответствующих владельцев.

Содержимое упаковки

• Устройство мод. U442-DOCK12-S
• Руководство пользователя

Опциональные комплектующие

• VGA-кабели высокого разрешения серии P502
- Кабели-переходники серии P566 с разъемами HDMI и DVI
• Высокоскоростные HDMI-кабели серии P568
- Кабели серии U322 для подключения устройств с разъемами USB 3.0 A/B
- Кабели серии U326 для подключения устройств с разъемами USB 3.0 Micro-B
- Кабель U420-003-G2-5A с разъемами USB 3.1 Gen 2 / USB-C (штекер/штекер) с номиналом 5 A (длина 0,9 м)
- Кабель U428-003 USB 3.1 Gen 1 с разъемами USB-C / USB-A (штекер/штекер) (длина 0,9 м)

Системные требования

• Компьютер с портом USB-C или Thunderbolt 3, поддерживающий режим USB DisplayPort Alternate
• Монитор VGA, DVI* или HDMI

*Требуется переходник. См. раздел "Опциональные комплектующие".

Характеристики продукта

• Поддержка режима USB DisplayPort Alternate для подключения VGA- или HDMI-монитора через порт USB-C или Thunderbolt 3
• Возможность подключения DVI-монитора через переходник HDMI-DVI (см. раздел "Опциональные комплектующие")
• Порты VGA и HDMI поддерживают видеоразрешения до 1920 x 1200 (включая 1080р) при частоте 60 Гц
• Возможно одновременное подключение до 3 мониторов
• Порты концентратора USB-A поддерживают скорости передачи данных до 5 Гбит/с
• Зарядный порт USB-C PD поддерживает входное питание до 20 В / 5 А (100 Вт)
• 5 Вт от входной мощности порта USB-C выделяется на модуль и порты USB-A, а остальная мощность направляется на подключенное к нему устройство с разъемом USB-C
• Автоматическое восстановление из режимов ожидания и приостановки
• Удобство подключения по технологии Plug-and-Play — отсутствие необходимости в программном обеспечении, драйверах или внешнем источнике питания

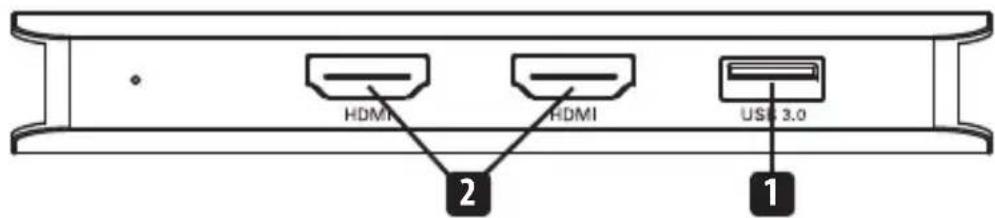

Краткое описание изделия

HDMI HDMI USB 3.0 1 2

VGA 3

PD CHARGE 4

1 Порт USB 3.0 (гнездовой): обеспечивает подключение к периферийному USB-устройству
2 Порты HDMI (гнездовые): обеспечивают подключение до 2 HDMI-мониторов
3 Порт VGA (гнездовой): обеспечивает подключение VGA-монитора
4 Зарядный порт USB-C PD (гнездовой): обеспечивает подключение данного устройства к зарядному устройству с разъемом USB-C

Разъем USB-C (штекерный) (не показан): обеспечивает подключение к устройству с разъемом USB-C или Thunderbolt 3

Установка

Примечания:

• При подключении к источнику питания через зарядный порт USB-C PD 5 Вт мощности выделяется на докстанцию и подключаемые периферийные USB-устройства. Остальная мощность используется для зарядки подключенного устройства с разъемом USB-C.

• Рекомендуемые типы кабелей перечислены в разделе Опциональные комплектующие.

• Подключите вмонтированный кабель с разъемом USB-C к порту USB-C или Thunderbolt 3 своего портативного компьютера, планшета или другого устройства.

• Соедините порт VGA с портом VGA своего монитора через VGA-кабель.
• Соедините порты HDMI с портами HDMI своего монитора через HDMI-кабели.
• Соедините порт USB 3.0 концентратора с периферийным USB-устройством.
• Зарядите свое устройство, соединив его порт для зарядки USB-C с портом USB-C PD переходника.

Технические характеристики

Входные разъемы
USB USB-C (штекерный)
Выходные разъемы
USB-A USB-A (гнездовой)
Зарядный USB-C (гнездовой)
HDMI HDMI (гнездовой) — 2 шт.
VGA VGA (гнездовой)
Условия эксплуатации
Диапазон рабочих температур От 0 до 55°C
Рабочий диапазон влажности Относительная влажность от 10 до 85%, без образования конденсата
Диапазон температур хранения От -10 to 70°C
Диапазон влажности при хранении Относительная влажность от 5 до 90%, без образования конденсата
Требования к электропитанию
Зарядный порт USB-C Поддерживает входное питание до 20 В / 5 А (100 Вт)*

*5 Вт мощности выделяется на модуль и порты USB-A, а остальная мощность направляется на подключенное к нему устройство с разъемом USB-C

Гарантийные обязательства

Ограниченная гарантия сроком 3 года

Компания Tripp Lite гарантирует отсутствие дефектов материалов и изготовления в течение трех (3) лет с момента первоначальной покупки. Обязательства компании Tripp Lite по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании Tripp Lite или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию Tripp Lite или авторизованный сервисный центр Tripp Lite с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания Tripp Lite не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
