| Tipo de producto | Base de acoplamiento USB-C / Hub USB |
| Marca | Tripp Lite |
| Modelo | U442DOCK13S |
| Conector de entrada | USB-C macho (cable integrado) |
| Conectores de salida | 1x USB-A 3.0 hembra, 1x USB-C 3.0 hembra, 1x HDMI hembra, 1x RJ45 Ethernet |
| Resolución de video compatible | Hasta 4K UHD (3840 x 2160) a 30 Hz vía HDMI |
| Velocidad de transferencia USB | Hasta 5 Gbps (USB 3.1 Gen 1) |
| Velocidad de red Ethernet | 10/100/1000 Mbps (Gigabit Ethernet) |
| Alimentación | A través del puerto USB-C del ordenador (alimentación externa CC 5V opcional, conector de 3,5 x 1,35 x 9,5 mm, centro positivo) |
| Compatibilidad | Ordenador con puerto USB-C que admita el modo alternativo DisplayPort |
| Plug and Play | Sí, no se requiere controlador ni software |
| Material de la carcasa | Aluminio |
| Temperatura de funcionamiento | 0° a 55°C |
| Humedad de funcionamiento | 10 % a 85 % HR (sin condensación) |
| Temperatura de almacenamiento | -10° a 70°C |
| Humedad de almacenamiento | 5 % a 90 % HR (sin condensación) |
| Garantía | Garantía limitada de 3 años |
| Dimensiones (aproximadamente) | No especificado en el manual, aproximadamente 10 x 5 x 2 cm (estimación) |
| Peso (aproximadamente) | No especificado, aproximadamente 50 g (estimación) |
| Mantenimiento y limpieza | Desconectar antes de limpiar. Usar un paño suave y seco. No usar líquidos ni abrasivos. |
| Seguridad | No usar en aplicaciones médicas vitales. Alimentación externa solo con adaptador compatible. |
| Piezas de repuesto / Reparabilidad | No reparable por el usuario. Contactar a Tripp Lite para servicio postventa en garantía. |
| Información general | Admite modo de suspensión, Wake-on-LAN, IEEE 802.3az (Ethernet eficiente). Cumple con WEEE. |
Preguntas frecuentes - U442DOCK13S Tripp Lite
Preguntas de los usuarios sobre U442DOCK13S Tripp Lite
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Concentrador USB en formato PDF gratis! Encuentra tus instrucciones U442DOCK13S - Tripp Lite y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. U442DOCK13S de la marca Tripp Lite.
MANUAL DE USUARIO U442DOCK13S Tripp Lite
Manual del Propietario
Estación de Conexiones de Aluminio USB 3.1 Gen1 USB-C con Carga PD
Modelo: U442-DOCK13-S
English 1 • Français 16 • Pycckn 23
Excelencia en
Manufacture
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.triplite.com/support
Copyright © 2018 Tripp Lite. Todos los derechos reservados.
Contenido del Empaque
U442-DOCK13-S
- Manual del Propietario
Accesorios Opcionales
Video de Cables Patch Gigabit Snagless Cat6 Serie N201
- Cables Adaptadores de HDMI a DVI de la Serie P566
- Cables HDMI de Alta Velocidad de la Serie P568
- Cables USB 2.0 USB-C de Alta Velocidad a USB-A M/M de la Serie U038
- Cables USB 2.0 USB-C de Alta Velocidad a USB-B / Micro-B M/M de la Serie U040
- Cables para Dispositivo USB 3.0 A/B de la Serie U322
- Cables para Dispositivo USB 3.0 Micro-B de la Serie U326
U420-003-Cable USB 3.1 Gen 1 USB-C M/M,91 cm [3 pies]
- Cables Adaptadores USB 3.1 Gen 1 USB-C a DisplayPort / Mini DisplayPort M/M de la Serie U444
Requisitos del Sistema
- Computadora con puerto USB-C™ que.soporte USB DisplayPort de Modo Alterno
Monitor DVI* o HDMI - Red Ethernet con velocidades hasta 10Mbps / 100Mbps / 1000Mbps
*Requiere un adaptor. Vea Accesorios Opcionales para mayor informacion.
USB Type-C y USB-C son marcas commerciales registradas del USB Implementers Forum
Characteristicas del Producto
- Soporta USB DisplayPort de Modelo Alterno para conectar un monitor HDMI
- Soporte la connexion de un monitor DVI (requiere adaptor HDMI a DVI, vendido por separado)
- El puerto HDMI soporta resolutions de video UHD 4K de hasta 3840 x 2160 @ 30 Hz
- El puerto Ethernet soporta velocidades reales de red de 10Mbps / 100Mbps / 1000Mbps
- Los puertos USB-A y USB-C soportan tasas de transferencia de datos hasta 5 Gbps
- Restablece automatistically la operation desde los modos de hibernacion y suspENSION
- Cumple con IEEE 802.3az (Consumo Eficiente de Energía en Redes Ethernet)
- Soporta operaciones Duplex y Semi-duplex
- Soporta Checksum Offload Engine (COE) de modulo IPv4 e IPv6 para reducir la energia del CPU
- Soporta Wake-on-LAN
- Conectar y Usar—No requires fuente de alimentacion externa, controladores o software

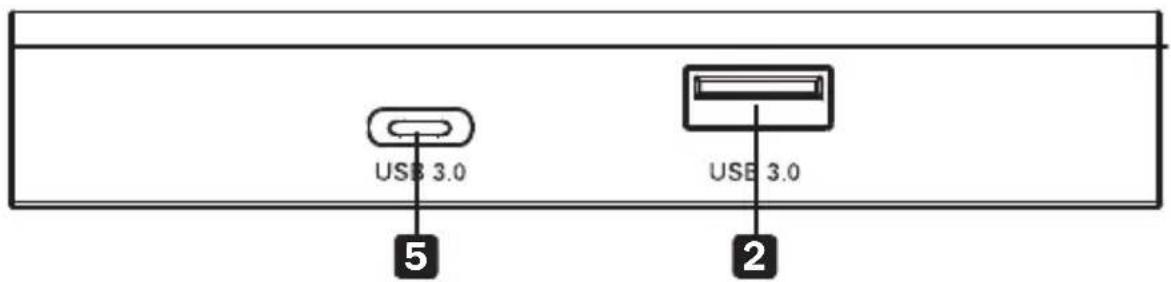

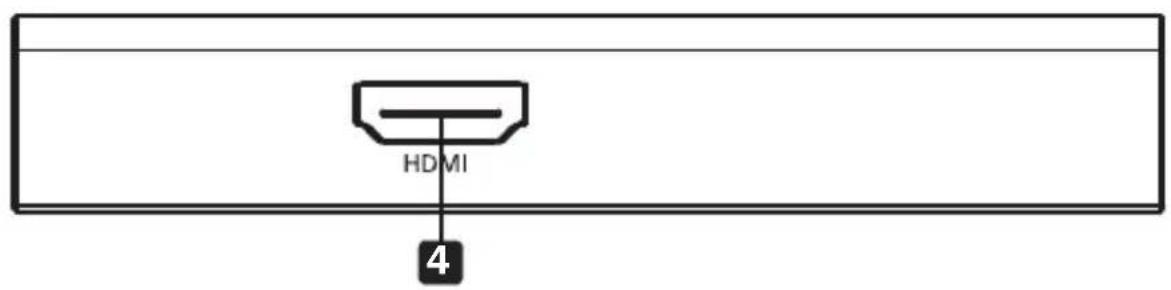

Vista General del Producto
1 Conector Macho USB-C
2 Puerto USB-A 3.0
3 Puerto de Red Ethernet RJ45
4 Puerto HDMI 4K
5 Puerto USB-C 3.0
6 Conector Ooptional de Alimentacion de 5V CD
Instalación
Notas:
- Para ver los cables sugeridos, vea la seccion de Accesorios Opcionales.
- Cuando la unidad está connectada al puerto USB-C en su computadora y a una red mediante cableado Cat5e / Cat6, se estableara automatistically una conexión de red. Si no se realiza la conexión, pueda establearse una manualmente accediendo a la párgna de configuración de red de la computadora. Por exemple, cuando use una Mac, haya a la sección de red en preferencias delsystema, hayablick en el botón 'Ayudame' para临港 al asistente de configuración de red, bajo siga las instrucciones para establercer una conexión.
- Si se requiere alimentacion adicular para su instalacion, el U442-DOCK13-S es compatible con connectores de 5V CD suministrados por el usuarioequipados con una clavija de salute de 3.5 × 1.35 × 9.5 mm con una punta positiva y un casquillo negativo.
- Conecte el cable USB-C incorporable al puerto USB-C en su laptop, tableta u除外 dispositivo.
- Utilice un cable HDMI para conectar un monitor o pantalla al puerto HDMI de la unidad.
- Conecte un periférico USB a los puertos USB-A y USB-C de launidad.
- Para una connexion Ethernet, utilise cable Cat5e / Cat6 UTP para conectar al puerto RJ45 de la unidad.
Especificaiones
| Conector de Entrada | |
| USB-C 1x USB-C (Macho) | |
| Conectores de Salida | |
| USB-A 1x USB-A (Hembra) | |
| USB-C 1x USB-C (Hembra) | |
| HDMI 1x HDMI (Hembra) | |
| Ethernet 1x RJ45 | |
| Ambiental | |
| Temperatura de Operación 0 °C a 55 °C [32 °F a 131 °F] | |
| Humidad de Operación De 10% a 85% de HR, sin condensación | |
| Temperatura de Almacenimiento | -10 °C a 70 °C [14 °F a 158 °F] |
| Humidad de Almacenimiento | De 5% a 90% de HR, sin condensación |
Garantía
Garantía Limitada de 3 años.
Tripp Lite garantiza durante un periodo de tres (3) años a partir de la Fecha de compra inicial que este producto no tiene defectos de materiales ni de mano deoba. La obligacion de Tripp Lite bajo esta garantia está limitada a la reparacion o reemplazo (A su entera discreccion) de cualquier producto defectuoso. Para Obtener service bajo this guarantia,Debe obtener un numero de Autorizacion de Devolucion de Mercancia (RMA) de Tripp Lite o de un centro de service autorizo de Tripp Lite. Los productos deben ser regresados a Tripp Lite o a un centro de service autorizo de Tripp Lite con los cargos de transporte prepagados y debenaminsarse con una breve descripcion del problema y un comprobante de la fecha y el lugar de compra. This garantia no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una forma.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTIAS EXPRESAS O IMPLICITAS, INCLUDEAS GARANTIAS DE COMERCIABILIDAD Y ADECUACION PARA UN PROPOSTO PARTICULAR. Algunos Estados no permiten la limitacion o exclusion de garantias implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador. EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, Tripp Lite no es responsable por ningun costo, como perdida de ganancia o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o deequalier other forma.
Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)
Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamentos, cuando los clients compran nuevo equipos electricos y electrónicos a Tripp Lite, tienen derecho a:
- Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares (esto varía dependiendo del País)
- Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho
El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo puedarzazonamente hacer suponer que causarasfallas en el equipo de soporte de vida o afectesignitativamente su seguridad o efectividad, no está recomendado.
Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susetas a Cambios sin previo aviso.
