BEDIENUNGSANLEITUNG U360010IND Tripp Lite
Wichtige Sicherheitshinweise 35
Eigenschaften 36
Systemanforderungen 37
Inhalt des Pakets 37
Stromversorgung des Hubs 37
Einbau des Montagesatzes 38
Spezifikationen 42
Garantie 43
English 1
Espanol 12
Français 23
Italiano 45
Bevor Sie versuchen, diesen Produkt anzuschreiben, zu bedieten oder einzustellen,lesen Sieitte zuerst die gesamte Betriebsanleitung.
Wichtige Sicherheitshinweise
- Lesen Sie die Sicherheitshinweise immer sorgfältig durch
- Bewahren Sie these Benutzerhandbuch zum späteren Nachschlagen auf
- Sollte eine der folgenden Situationen eintreten, vereinbaren Sieitte einen Termin mit einem Servicetechniker zur Inspektion Ihres Geräts:
Das Gerät war Feuchtigkeit ausgesetzt
Das Gerät wurde fallen gelassen und beschädigt.
° Das Gerät weist offensichtliche Anzeichen von Beschädigungen auf.
° Das Gerät Funktioniert nicht ordnungsgemäß oder nicht gemäß den Anweisungen in der Gebrauchsanweisung
Ausstattung
- Erhöht die Anzahl der SuperSpeed-USB-Anschlüsse an einem einzigen Computeranschluss (4 Anschlüsse für das Modell U360-004-IND / 7 Anschlüsse für das Modell U360-007-IND / 10 Anschlüsse für das Modell U360-010-IND)
- USB 3.2-kompatibel mit Datenübertragungsraten von bis zu 5 Gbit/s
Abwärtskompatibel mit USB 2.0 und 1.x - Robustes Ganzmetallgehäuse für den Einsatz in industriellen Anwendungen
- Inklusive Wandmontage- und DIN-Schienen-Hardware für eine sichere Installation
- USB-Anschlüsse unterstützen 2019 USB-Kabel mit verriegelbaren Steckern
- Drei Optionen für den Stromanschluss (USB-Quellenanschluss, externes Netzteil (nicht im Lieferumfang enthalten) oder 3-Leiter-Klemmenleiste)
Jeder USB 3.2-Anschluss liefert bis zu 900 mA Strom - Überstromerkennung und -schutz
- ESD-Schutz bis +/- 20 kV
EFT-Schutz bis + / - 2,5kV - Automatische Erkennung von Verbindung und Geschwindigkeit
- Plug-and-Play - keine Software oder Treiber erforderlich
Systemanforderungen
- Kompatibel mit allen USB-fähigen Betriebssystemen
Lieferumfang
U360-004-IND, U360-007-IND oder U360-010-IND USB 3.2-Hub in Industriebqualität
USB 3.2-Kabel
3-poliger Netzanschlussblock
DIN-Montagematerial
- Hardware zur Wandmontage
- Betriebsanleitung
Stromversorgung des Hubs
DC-Eingang
Um den Hub mit Strom zu versorgen, schließen Sie den vom Benutzer bereitgestelltener Netzadapter an die Steckdose an.
Hinweis: U360-004-IND, U360-007-IND und U360-010-IND sind mit den aufgeführten LPS-Netzteilen von 9 V DC bis 40 V DC kompatibel. Diese Netzteile verwenden einen 5,5 x 2,1 x 9,5 mm große Ausgangsstecker mit entweder einer positiven Spitze und einer negativen Buchse oder einer negativen Spitze und einer positiven Buchse.
Stromanschluss

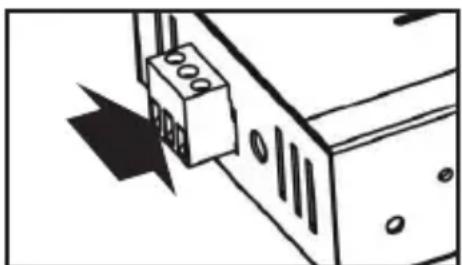

Um den Hub über einen Stromanschluss mit Strom zu versorgen, stecken Sie den mitgelieferten Stromanschlussblock entsprechend der Ausrichtung des Steckers in den Hub.
Einbau des Montagesatzes
Montage der Hardware
Die Hubs U360-004-IND, U360-007-IND und U360-010-IND konnen auf einer ebenen Fläche aufgestellt oder mit den mitgelieferten Wandhalterungen oder DIN-Schienen-Hardware montiert werden. Beziehen Sie sich bei der Installation der Befestigungselemente auf die nachstehende Abbildung.

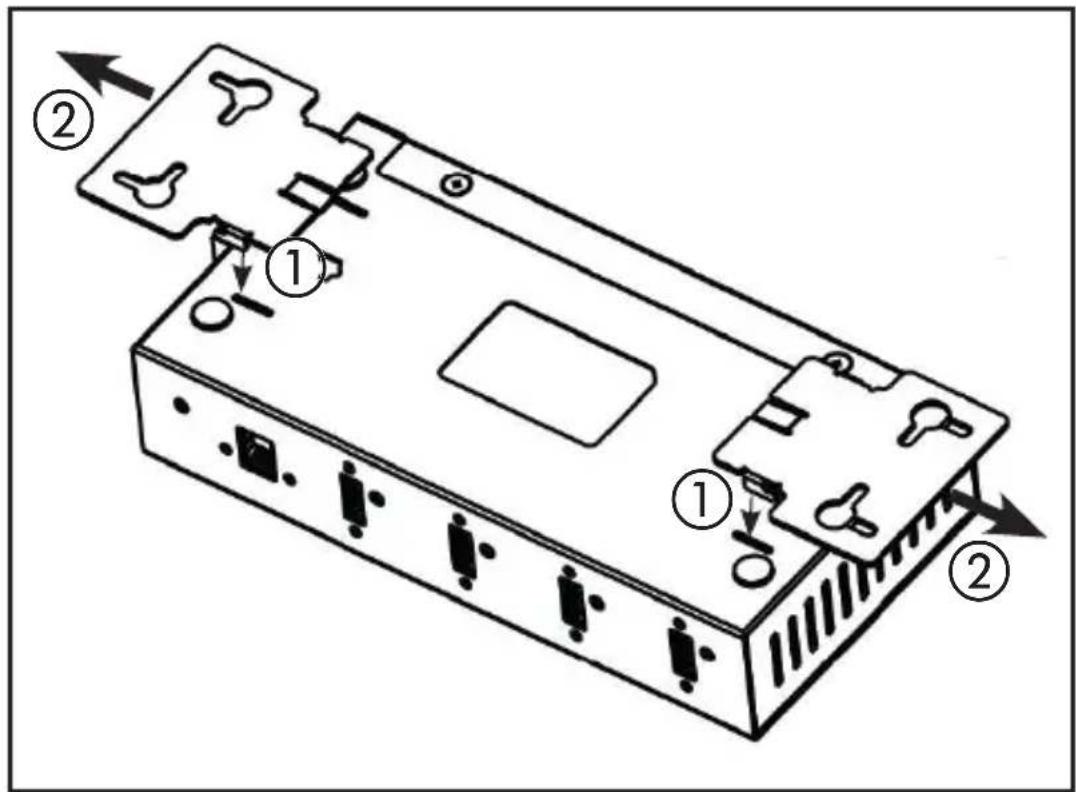

Installation der Hardware für die Wandmontage
Um die Wandhalterungen anzubringen, setzen Sie die Laschen der Halterungen in die Schlitze an der Unterseite des Geräts ein undziehen Sie sie dann nach außen, um sie in der Position 2 einzurasten.
Einbau des Montagesatzes

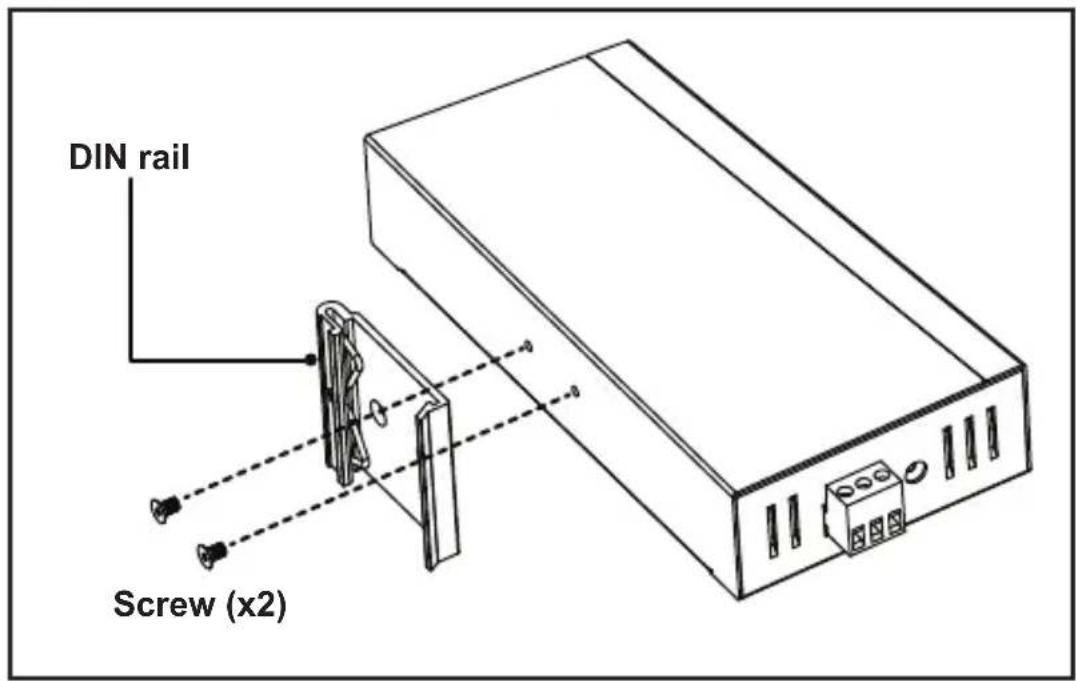

Installation der Hardware für DIN-Schienen Befestigen Sie die DIN-Schiene mit dem mitgelieferten Befestigungsmaterial an der Seite des Geräts.
Einbau des Montagesatzes

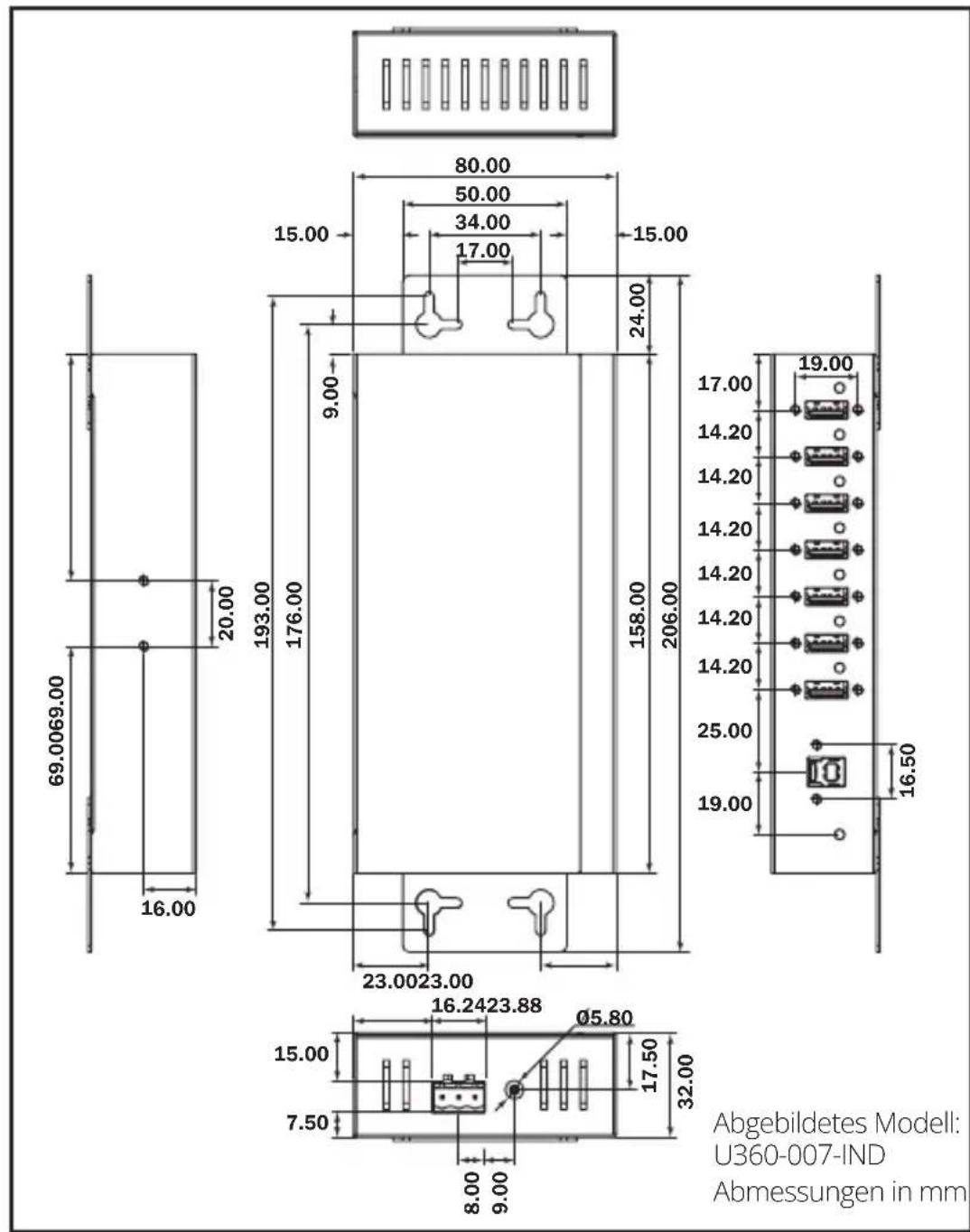

Hinweis: Die Abmessungen von U360-007-IND und U360-004-IND sind identisch; der einzige Unterschied zwischen den beiden Modellen ist die Anzahl der USB-Anschlüsse.
Einbau des Montagesatzes

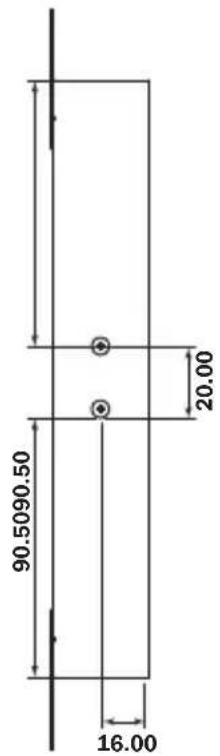

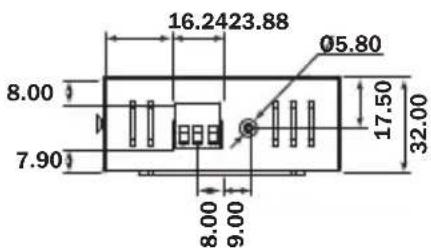

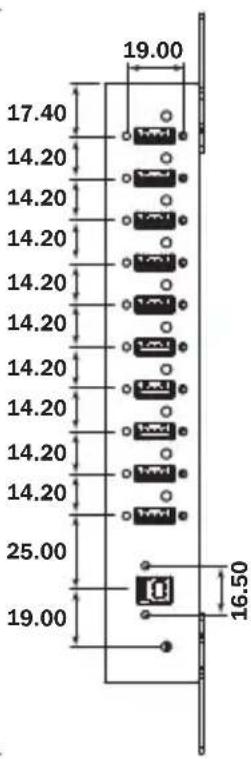

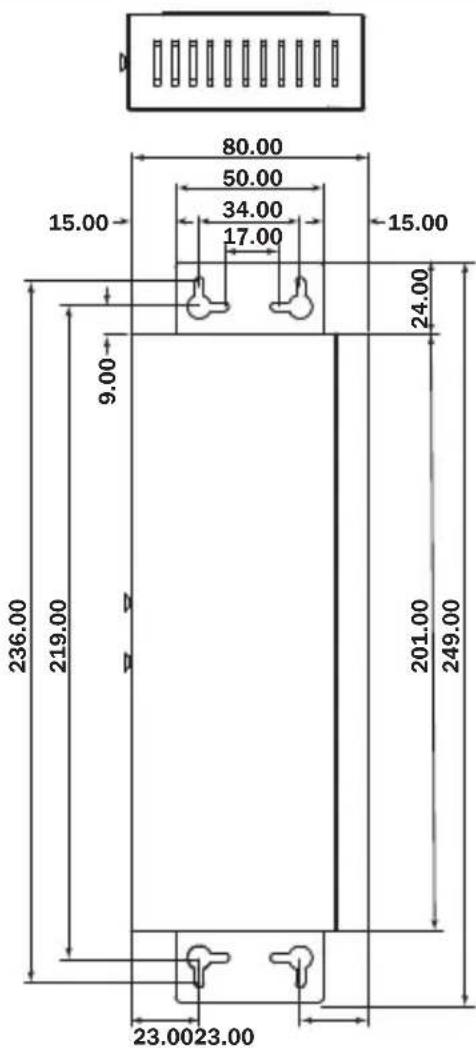

Abgebildetes Modell: U360-010-IND Abmessungen in mm
| Technische Daten | |
| Element Beschreibung | |
| Anschlüsse | 4 x USB 3.2 (Modell U360-004-IND)7 x USB 3.2 (Modell U360-007-IND)10 x USB 3.2 (Modell U360-010-IND) |
| ESD-Schutz | +/- 20 kV |
| EFT-Schutz | +/- 2.5 kV |
| Übertragungsgeschwindigkeit | Bis zu 5 Gbps |
| Strombedarf | Bus-Stromversorgung9-40V Gleichstromversorgung3-polige Klemme (9-40V DC) |
| Lagertemperatur | 14° bis 131°F / -10° bis 55°C |
| Betriebstemperatur | 32° bis 104°F / 0° bis 40°C |
| Relative Feuchtigkeit | 5 bis 90 % |
| Abmessungen, L x B x H | 6,2 x 3,1 x 1,3 Zoll. / 158 x 80 x 32mm (Modelle U360-004-IND undU360-007-IND)7,9 x 3,1 x 1,3 Zoll. / 201 x 80 x 32mm (Modell U360-010-IND) |
| Gehäusematerial | Metall |
| Regulatorische Zulassungen | FCC/CE |
Änderungen der Spezifikationen sind ohne vorherige Ankündigung vorbehalten.
Garantie
3 Jahre eingeschränkte Garantie
Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und darüber für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zusückensenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise verändert oder modifiziert wurden. MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschrankung oder keinen Ausschluss stillschweigender Gewährleistungen; davon kann es sein, dass die oben genommen Beschrankungen oder Ausschlüsse auf den Käfer nicht zutrefyen.
MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFällIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWISEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.
Garantie
WEEE Compliance-Informationen für Kunden und Verwerter (Europäische Union)
Die WEEE-Richtlinie und deren Ausfuhrungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgenden haben:
- Einsatzung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
- Senden Sie die neuen Geräte zum Recycling zurück, wenn diese letztendlich zu Abfall werden.
Die Verwendung these Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssysteme verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.
Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.
Alle Rechte vorbehalten.
Veröffentlichung Nr. 23-08-069/
93-3884_RevC
August 2023
Eaton ist eine eingetragene Marke.
Alle Marken sind Eigentum der jeweiligen Inhaber.
