BEDIENUNGSANLEITUNG B203101PNPINT Tripp Lite

USB-über-Cat5/6-Extender-Kit

Modell:

B203-101-PNP

B203-104-PNP

B203-101-PNPINT

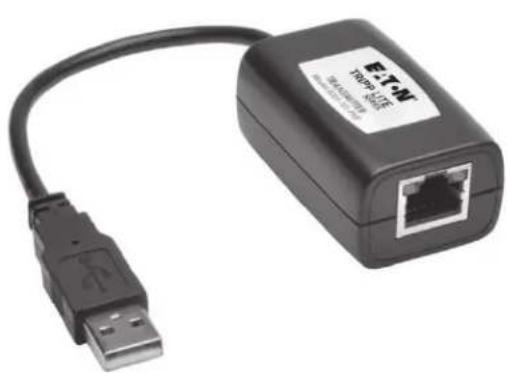

Das gekaufte Produkt kann vom Bild abweichen.

English 1

Español 5

Français 9

Italiano 17

Produktmerkmale

• B203-101-PNP und B203-101-PNPINT verlängern ein USB-Signal auf ein USB-Peripheriegerät in einer Entfernung bis zu 50 m
  • B203-104-PNP verlängert ein USB-Signal auf 4 USB-Peripheriegeräte in einer Entfernung bis zu 50 m
• Unterstützt USB 2.0 Datenübertragungsraten bis zu 480 Mbit/s

• Abwärtskompatibel mit USB 1.1
• Plug-and-Play-Betrieb, keine Software erforderlich
- Kompatibel mit allen gängigen Betriebssystemen.

Im Paket enthalten

B203-101-PNP und B203-104-PNP

• Sender
• Empfänger
• Externes Netzteil mit NEMA 1-15P-Stecker und 1,37 m Kabel (Eingang: 100-240 V, 50/60 Hz, 0,5 A; Ausgang: 5 V 2 A)
  • Bedienungsanleitung

B203-101-PNPINT

• Sender
• Empfänger
• Externes Netzteil mit NEMA 1-15P-Stecker und 1,37 m Kabel (Eingang: 100-240 V, 50/60 Hz, 0,35 A; Ausgang: 5 V 2 A)
  • Internationale Steckeradapter (4x)
• Bedienungsanleitung

Optionales Zubehör

• Hakenlose Cat6-Ethernet-Kabel der N202-Serie
• USB-2.0-Kabel der Serie U022
- Umkehrbare USB-2.0-Kabel der Serie UR022
• USB-2.0-5-Pin-Mini-B-Kabel der Serie U030

• Umkehrbare USB-2.0-5-Pin-Mini-B-Kabel der Serie U030
• USB-2.0-Mikro-B-Kabel der Serie U050
- Umkehrbare USB 2.0 Micro-B-Kabel der UR050-Serie

Installation

Hinweis: Überprüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie die Kabel durch Decken oder Wände ziehen.

1. Schließen Sie das eingebaute USB-Kabel am Sender an einen verfügbaren USB-Anschluss Ihres Computers an.

2. Schließen Sie die RJ45-Anschlüsse am Sender und Empfänger mit einem Cat5e/6-Kabel an. Hinweis: Der Abstand zwischen Sender und Empfänger darf 50 m nicht überschreiten.

3. Schließen Sie das externe Netzteil in den Empfänger an und stecken Sie es an einen Überspannungsschutz, eine unterbrechungsfreie Stromversorgung (USV) oder eine Stromverteilungseinheit (PDU).

4. Schließen Sie ein USB-Gerät an jeden verfügbaren Anschluss des Empfängers an.

Technische Daten

Technische Daten B203-101	1-PNP B203-104-PNP	B203-101-PNPINT
Unterstützte USB-Version USB 2.0
Anzahl der Anschlüsse 1 4 1
Maximale Verlängerung 50 m
Externe Stromversorgung Eingang: 100-240 V, 50/60 Hz, 0,5 A;Ausgang: 5 V 2 A			Eingang: 100-240 V, 50/60 Hz, 0,35 A;Ausgang: 5 V 2 A; 4 internationale Steckeradapter(Nordamerika, Vereinigtes Königreich, Europa, Australien)
Betriebstemperatur 0 °C bis 50 °C
Lagertemperatur -20 °C bis 70 °C

Garantie

1 JAHR EINGESCHRÄNKTE GARANTIE

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von eins (1) Jahr ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.

Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBLIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichung Nr.

23-08-383/93-3DEB_RevB

März 2024

933DEB
