MANUALE UTENTE U360004IND Tripp Lite

Hub USB 3.2 di grado industriale

Modelli:

U360-004-IND

U360-007-IND

U360-010-IND

Istruzioni importanti per la sicurezza 46

Caratteristiche 47

Requisiti di sistema 48

Contenuto della confezione 48

Alimentazione dell'hub 48

Installazione del kit di montaggio 49

Specifiche 53

Garanzia 54

English 1

Español 12

Français 23

Deutsch 34

Prima di tentare di collegare, utilizzare o regolare questo prodotto, legga prima l'intero Manuale d'uso.

Istruzioni di sicurezza importanti

• Leggere sempre attentamente le istruzioni di sicurezza
• Conservare il presente Manuale d'uso per future consultazioni.
• Se si verifica una delle seguenti situazioni, fissare un appuntamento per far ispezionare la sua apparecchiatura da un tecnico dell'assistenza:
  ° L'apparecchiatura è stata esposta all'umidità
  ° L'apparecchiatura è caduta e si è danneggiata.
  ° L'apparecchiatura presenta evidenti segni di rottura
  ° L'apparecchiatura non funziona correttamente o non funziona secondo le istruzioni del Manuale d'uso.

Caratteristiche

• Aumenta il numero di porte USB SuperSpeed da una singola porta del computer (4 porte per il modello U360-004-IND / 7 porte per il modello U360-007-IND / 10 porte per il modello U360-010-IND)
• USB compatibile con velocità di trasferimento dati fino a 3,2 5 Gbps
• Retrocompatibile con USB 2.0 e 1.x
• Robusto involucro interamente in metallo, progettato per l'uso in applicazioni industriali.
• Montaggio a parete e hardware guida DIN incluso per un'installazione sicura.
  • Le porte USB supportano cavi USB con bloccaggio dei connettori
• Tre opzioni di collegamento all'alimentazione (porta USB sorgente, alimentatore esterno (non incluso) o morsettiera a tre fili)
• Ogni porta USB 3.2 fornisce fino a 900 mA di energia
• Rilevamento e protezione da sovracorrente
• Protezione ESD a +/- 20 kV
  • Protezione EFT a +/- 2,5 kV
• Rilevamento automatico del collegamento e della velocità
• Plug and play: non sono necessari software o driver

Requisiti di sistema

- Compatibile con tutti i sistemi operativi abilitati all'uso dell'USB

Contenuto della confezione

• U360-004-IND, U360-007-IND o U360-010-IND: hub USB di livello industriale 3.2
• Cavo USB 3.2
• Morsettiera di alimentazione a 3 pin
• Hardware di montaggio DIN
• Hardware per il montaggio a parete
• Manuale d'uso

Alimentazione dell'hub

DC-In

Per alimentare l'hub, collegare l'adattatore di alimentazione fornito dall'utente inserendolo in una presa a muro.

Nota: U360-004-IND, U360-007-IND e U360-010-IND sono compatibili con gli alimentatori LPS elencati da 9 V CC a 40 V CC. Questi alimentatori utilizzano una spina di uscita da 5,5 x 2,1 x 9,5 mm con una punta positiva e un manicotto negativo oppure una punta negativa e un manicotto positivo.

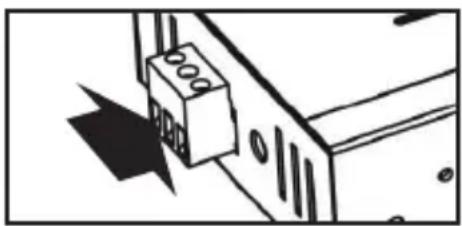

Terminale di alimentazione

Per alimentare l'hub utilizzando un morsetto di alimentazione, collegare la morsettiera di alimentazione fornita nell'hub secondo l'orientamento del connettore.

Installazione del kit di montaggio

Installazione dell'hardware di montaggio

Gli hub U360-004-IND, U360-007-IND e U360-010-IND possono essere posizionati su una superficie piana, oppure si montano utilizzando le staffe per il montaggio a parete o l'hardware guida DIN incluso. Per l'installazione dell'hardware di montaggio, fare riferimento al diagramma sottostante.

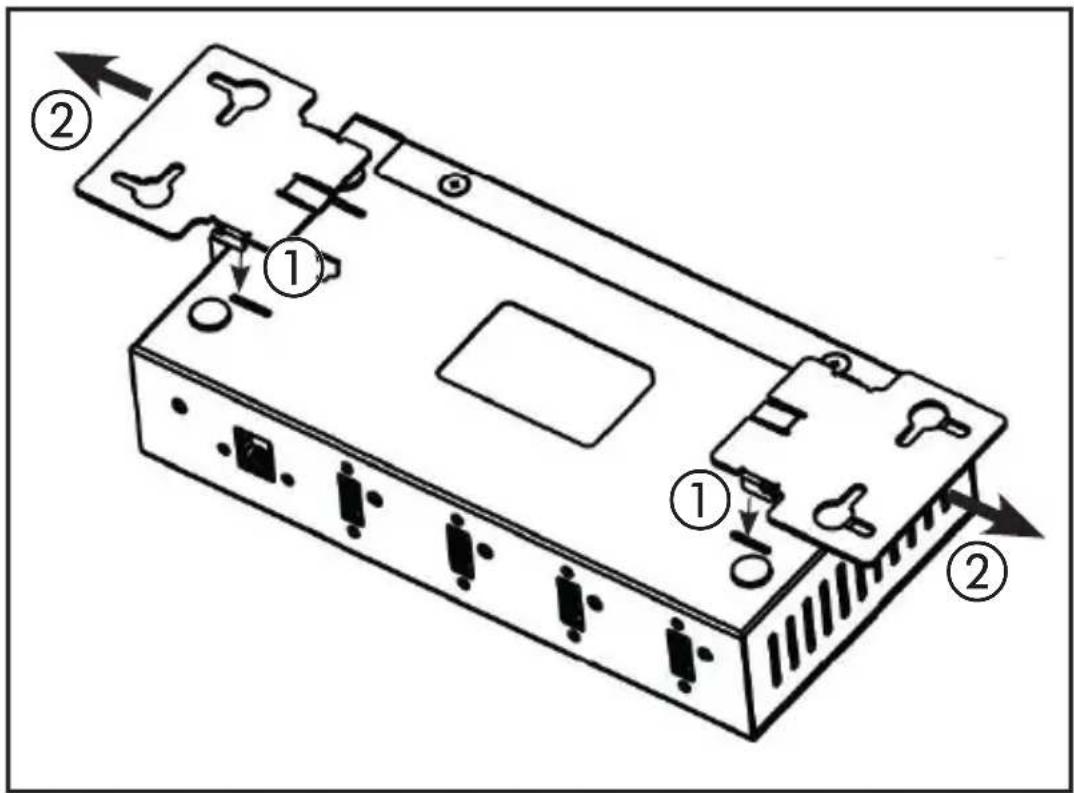

Installazione dell'hardware per il montaggio a parete

Per installare le staffe per il montaggio a parete, inserisca le linguette della staffa nelle fessure sul fondo dell'unità ① e poi tiri verso l'esterno per bloccarle in posizione ②.

Installazione del kit di montaggio

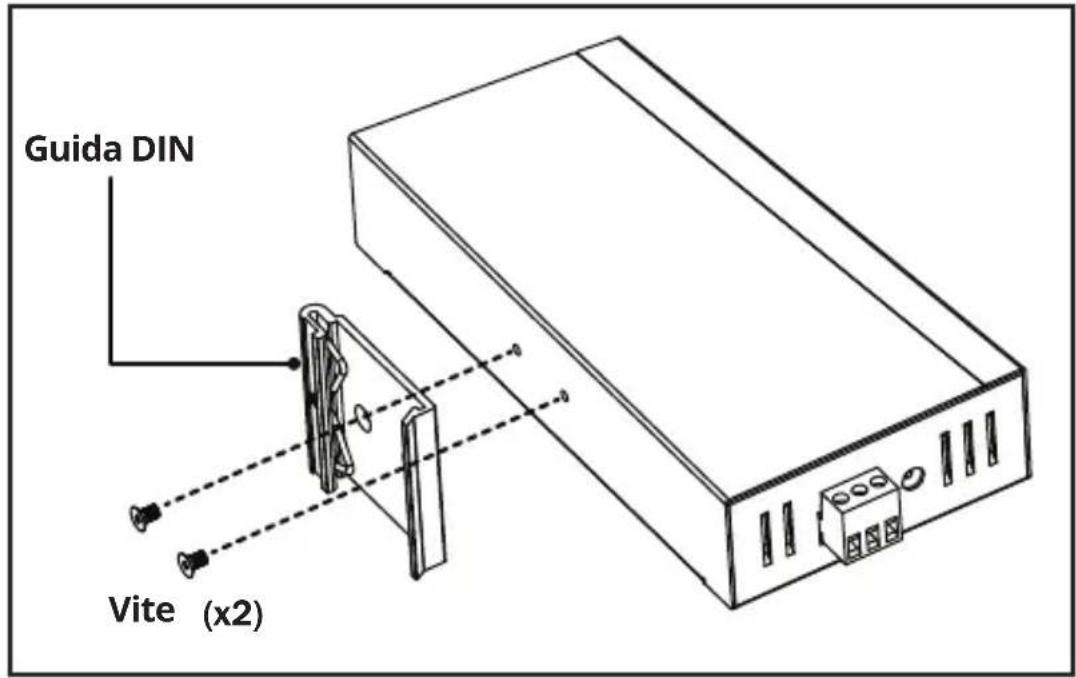

Installazione dell'hardware della guida DIN

Utilizzando l'hardware incluso, montare la guida DIN sul lato dell'unità.

Guida DIN Vite (x2)

Installazione del kit di montaggio

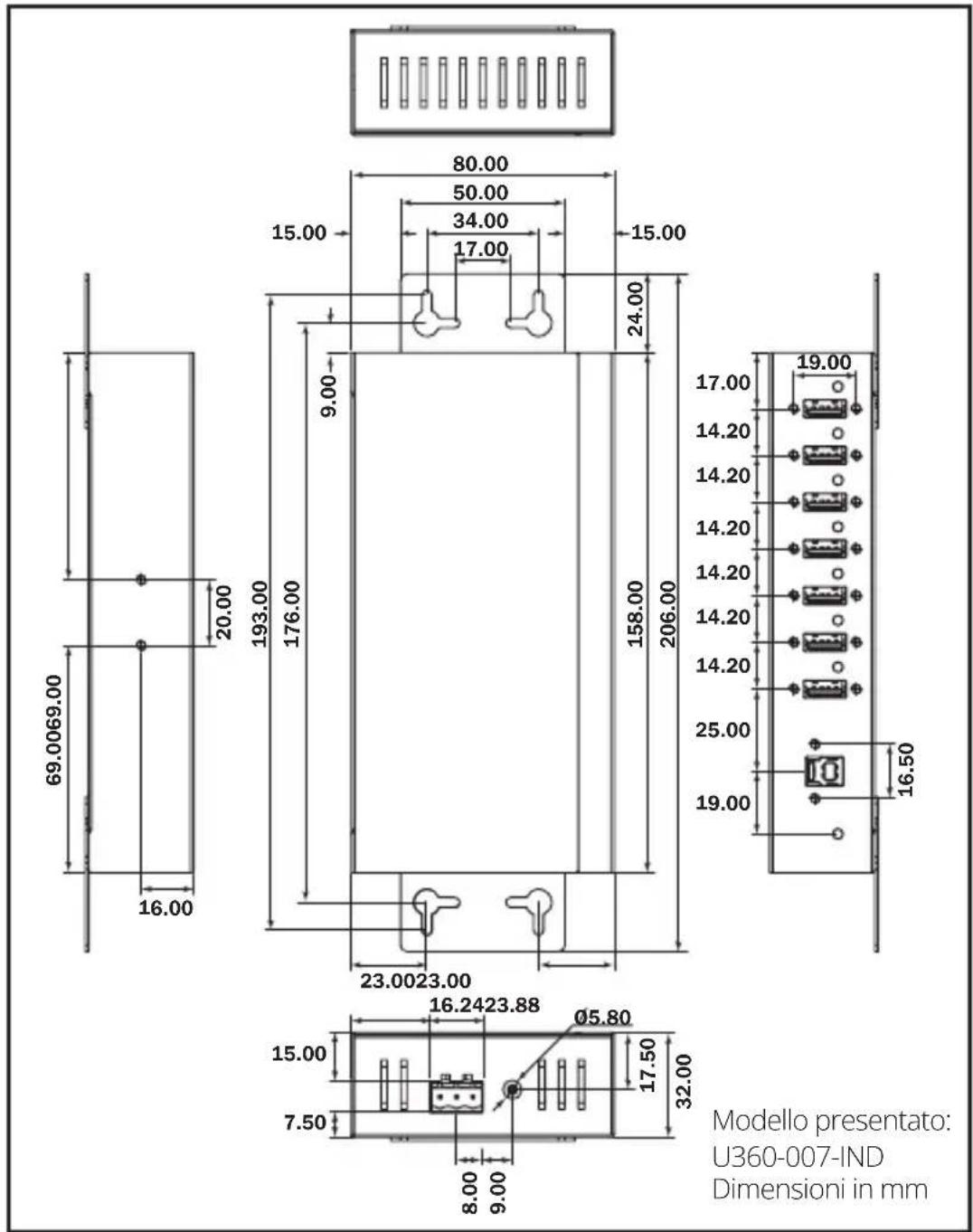

Nota: le dimensioni di U360-007-IND e U360-004-IND sono identiche; l'unica differenza tra i due modelli è il numero di porte USB.

69.0069.00 20.00 16.00 193.00 15.00 80.00 50.00 34.00 17.00 15.00 24.00 9.00 176.00 158.00 206.00 23.0023.00 16.2423.88 15.00 7.50 8.00 9.00 17.50 15.00 19.00 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 14.20 16.50 19.00 Modello presentato: U360-007-IND Dimensioni in mm

Installazione del kit di montaggio

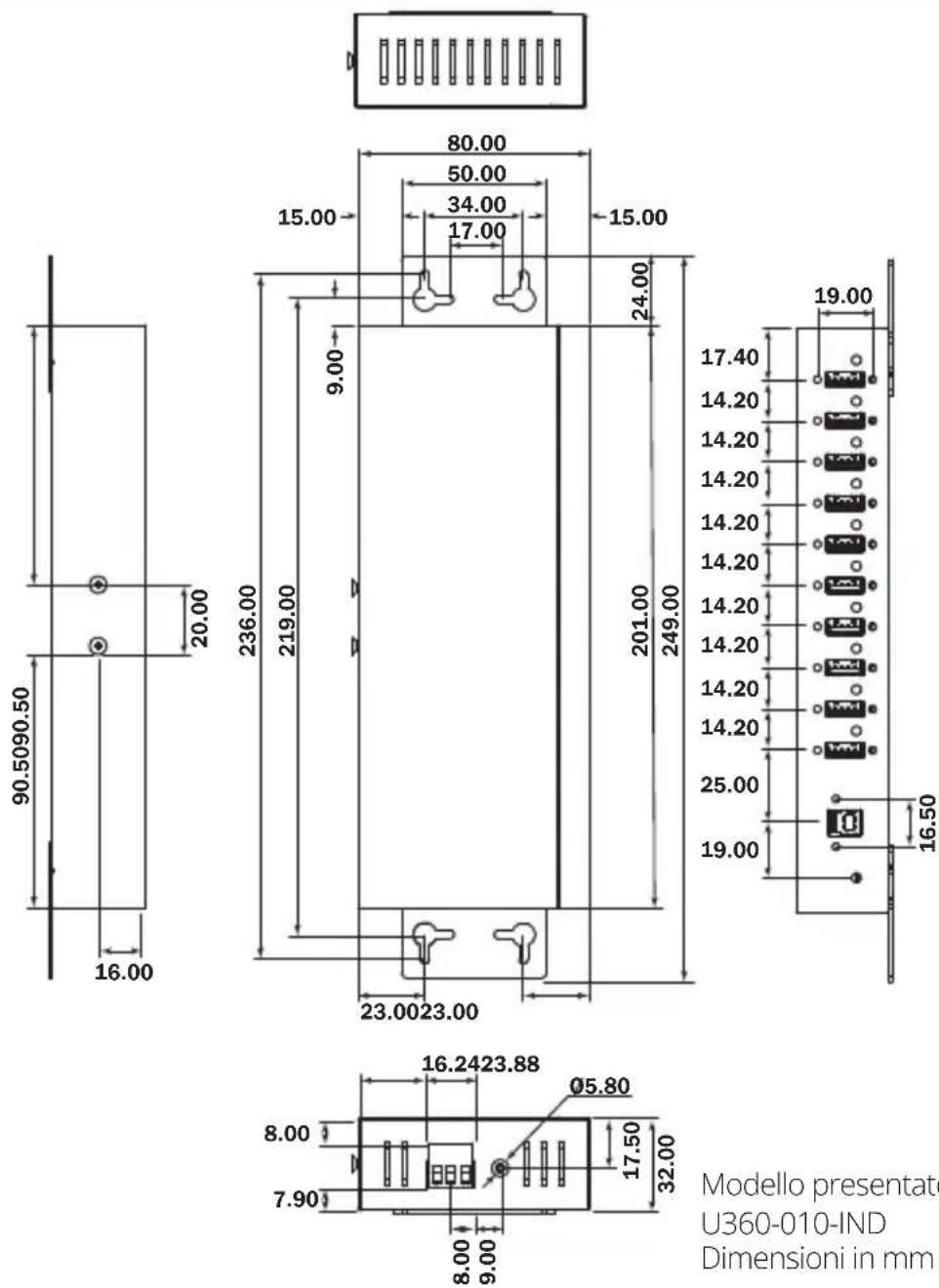

Modello presentato:
U360-010-IND
Dimensioni in mm

Specifiche

Articolo Descrizione
Porti	4 x USB 3.2 (modello U360-004-IND)7 x USB 3.2 (modello U360-007-IND)10 x USB 3.2 (modello U360-010-IND)
Protezione ESD	+/- 20 kV
Protezione EFT	+/- 2,5 kV
Velocità di trasmissione	Fino a 5 Gbps
Requisiti di potenza	Potenza del busAlimentazione 9-40V CCTerminale a 3 pin (9-40 V CC)
Temperatura di immagazzinamento	Da 14° a 131 °F / da -10° a 55 °C
Temperatura di funzionamento	Da 32° a 104 °F / da 0° a 40 °C
Umidità relativa	Dal 5 a 90%
Dimensioni, L x L x H	6,2 x 3,1 x 1,3" / 158 x 80 x 32 mm (modelli U360-004-IND e U360-007-IND)7,9 x 3,1 x 1,3" / 201 x 80 x 32 mm (modello U360-010-IND)
Materiale dell'involucro	Metallo
Regulatory ApprovalsOmologazioni	FCC/CE

Le specifiche sono soggette a modifiche senza ulteriore preawiso.

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni dalla data di acquisto iniziale. Il nostro obbligo ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a nostra esclusiva discrezione) di qualsiasi prodotto che presenti tali difetti. Prima di inviare un prodotto per la riparazione, visitare Tripplite.Eaton.com/support/product-returns. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni Stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO SOPRA PREVISTO, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i reclami di terzi o altro.

Garanzia

WEEE Informazioni sulla conformità per clienti e riciclatori (Unione Europea)

Ai sensi della Direttiva sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (WEEE) e dei regolamenti di attuazione, quando i clienti acquistano nuove apparecchiature elettriche ed elettroniche da Eaton, hanno diritto a:

• Inviare le vecchie apparecchiature per il riciclo sulla base di uno per uno, a parità di condizioni (questo varia a seconda del Paese)
• Mandare indietro la nuova apparecchiatura per essere riciclata quando questa diventa un rifiuto.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, dove si può ragionevolmente prevedere che un guasto di questa apparecchiatura possa provocare il guasto dell'apparecchiatura di supporto vitale o comprometterne in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche tecniche sono soggette a modifiche senza alcun preawiso.

Tutti i diritti riservati

Pubblicazione n. 23-08-069 /

93-3884_RevC

Agosto 2023

Eaton è un marchio registrato.

Tutti i marchi sono di proprietà dei rispettivi titolari.
