MANUALE UTENTE U4604A3CIND Tripp Lite

Hub a 7 porte USB 3.2 Gen 2 di livello tecnico

Modello:

U460-4A3C-IND

USB Type-C ^® e

USB-C® sono marchi

registrati di USB

Implementers Forum.

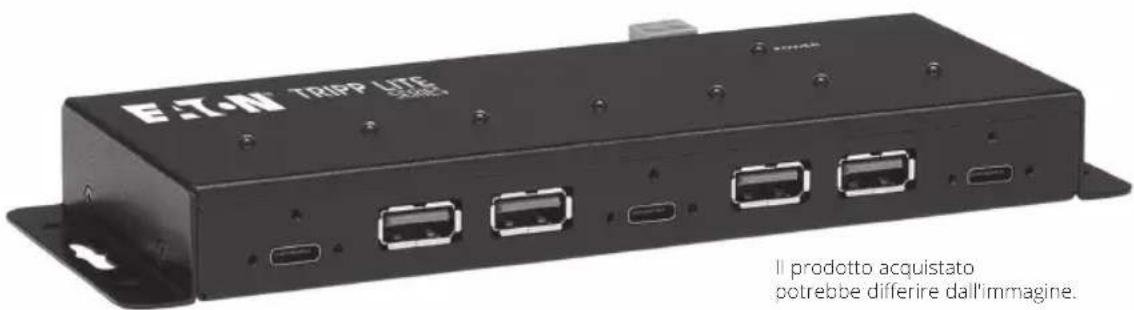

ETN TROP LITE 3.00E Il prodotto acquistato potrebbe differire dall'immagine.

English 1

Español 9

Français 16

Deutsch 23

Istruzioni di sicurezza importanti

• Leggere sempre attentamente le istruzioni di sicurezza
• Conservare questo manuale utente per riferimento futuro
• Se si dovesse verificare una delle seguenti situazioni, fissare un appuntamento per far ispezionare l'apparecchiatura da un tecnico dell'assistenza:

• L'apparecchiatura è stata esposta all'umidità
• L'apparecchiatura è caduta e si è danneggiata
• L'apparecchiatura presenta evidenti segni di rottura
• L'apparecchiatura non funziona correttamente o non funziona secondo quanto indicato nelle istruzioni del manuale utente

Caratteristiche del prodotto

• Aggiunge quattro porte USB-A e tre porte USB-C alla porta USB-C del computer portatile, Ultrabook o computer
  • USB 3.2 Gen 2 conforme a velocità di trasferimento dati fino a 10 Gbps
• Retrocompatibile con le generazioni USB precedenti
• Robusta custodia interamente in metallo, progettata per applicazioni industriali
  • Le porte USB-C supportano i cavi USB con connettori di bloccaggio
• Due opzioni di collegamento all'alimentazione (morsettiera a 2 fili o alimentazione esterna fornita dall'utente)
• Tutte le porte USB dei dispositivi sono conformi a BC 1.2 e forniscono fino a 1,5 A di potenza di ricarica rapida ai dispositivi mobili (quando collegati all'alimentazione)
  • Le porte per i dispositivi USB-C supportano sia i dati che la ricarica
• È possibile utilizzare tutte le porte contemporaneamente, con ciascuna porta che fornisce fino a 900 mA di alimentazione
  • Rilevamento e protezione da sovracorrente
  • Protezione ESD fino a +/-15 kV
  • Protezione EFT +/-2,5 kV
• Rilevamento automatico del collegamento e della velocità
• Plug and play: non sono necessari software o driver

Requisiti di sistema

- Compatibile con tutti i sistemi operativi abilitati alla tecnologia USB

Contenuto della confezione

• U460-4A3C-IND
• Cavo USB Type-C USB 3.2 Gen 2 (10 Gbps), 0,6 m (2 piedi)
- Morsettiera a 2 fili
- Manuale utente

Accessori opzionali:

• Cavi per dispositivi USB 3.0 A/B serie U322
• Cavi per dispositivi USB 3.0 Micro-B U326
• Cavo USB Type-C USB 3.2 Gen 2 (10 Gbps) U420-003-G2 (maschio/maschio), 0,9 m/3 piedi
• Cavo da USB Type-C a USB 3.0 Type-B USB 3.2 Gen 2 (10 Gbps) U422-003-G2 (maschio/maschio), 0,9 m/3 piedi
• Cavo da USB Type-C a USB 3.0 Micro-B USB 3.2 Gen 2 (10 Gbps) U426-003-G2 (maschio/maschio), 0,9 m/3 piedi

Installazione

Installazione del kit di montaggio

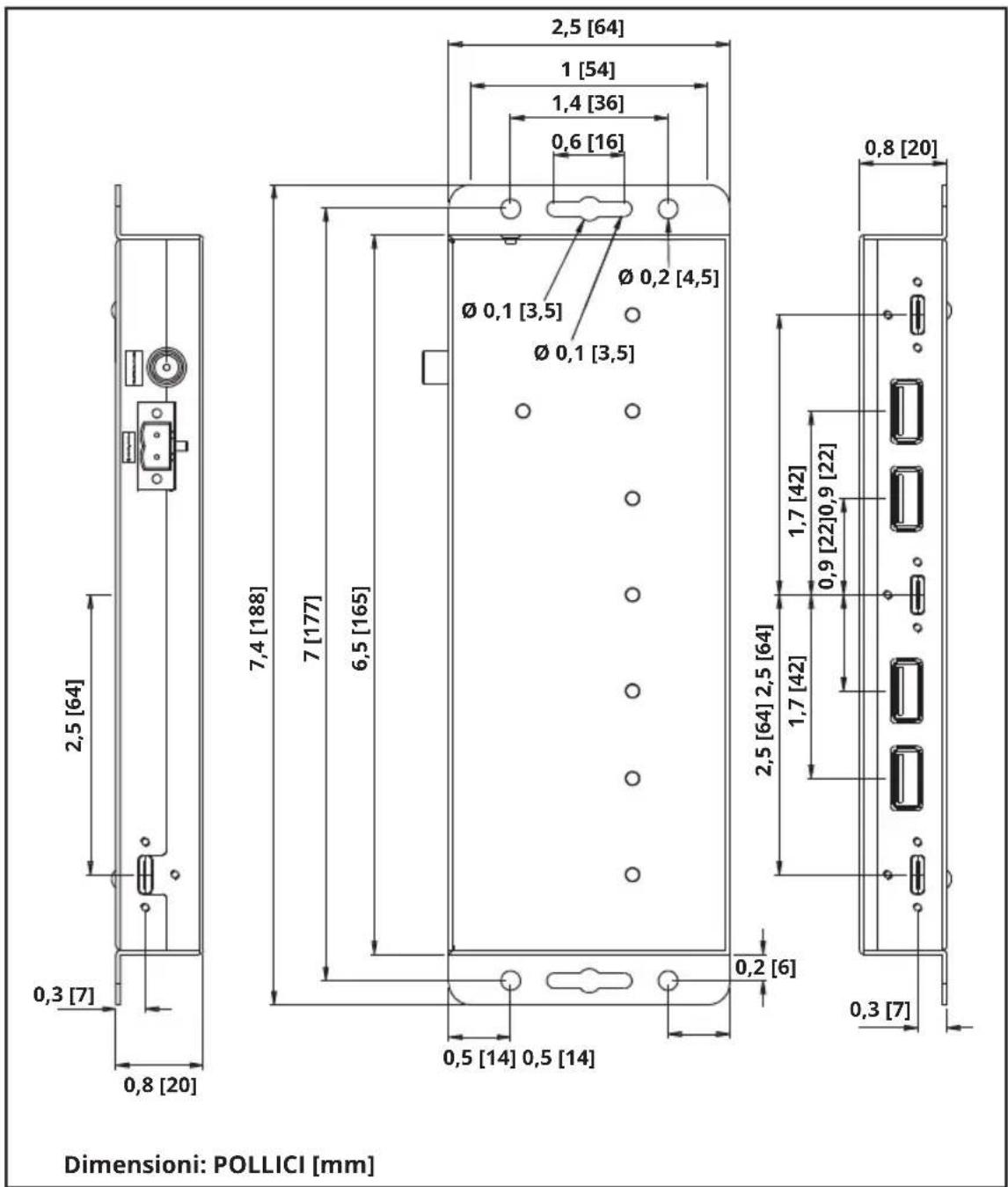

L'hub U460-4A3C-IND può essere posizionato su una superficie piana, oppure montato utilizzando le staffe per il montaggio a parete incorporato (viti non incluse). Per l'installazione dell'hardware di montaggio, fare riferimento al diagramma sottostante:

2,5 [64] 1 [54] 1,4 [36] 0,6 [16] Ø 0,2 [4,5] Ø 0,1 [3,5] Ø 0,1 [3,5] 7,4 [188] 7 [177] 6,5 [165] 2,5 [64] 2,5 [64] 2,5 [64] 2,5 [64] 0,8 [20] 0,3 [7] 0,8 [20] 0,5 [14] 0,5 [14] 0,2 [6] 0,9 [22]0,9 [22] 1,7 [42] 1,7 [42] 0,3 [7] Dimensioni: POLLICI [mm]

Alimentazione dell'hub

Morsettiera di alimentazione

Sull'unità è installata una morsettiera a 2 fili per alimentare l'hub.

CC-ingresso

Per alimentare l'hub, collegare un adattatore di alimentazione CC da 12-24 V all'unità e una presa a muro.

Nota: l'U460-4A3C-IND è compatibile con alimentatori con fonte di potenza limitata indicata (LPS) da 12 VCC a 24 VCC Questi alimentatori utilizzano una spina di ingresso 2,5 x 5,5 x 9,5 mm con punta positiva e manicotto negativo, oppure punta negativa e manicotto positivo.

Funzionamento

1. Utilizzando il cavo USB Type-C in dotazione, collegare la porta USB-C indicata come Host al computer portatile, computer o a qualsiasi dispositivo USB-C.
2. Utilizzando la morsettiera inclusa o un adattatore di alimentazione fornito dall'utente, alimentare l'unità con il metodo desiderato. Si accenderà un LED blu per indicare che l'unità sta ricevendo energia dalla fonte di alimentazione.
3. Collegare fino a quattro dispositivi USB alle porte USB-A dell'hub.
4. Collegare fino a tre dispositivi USB alle porte USB-C dell'hub.
5. I LED si illumineranno di verde man mano che ogni dispositivo viene collegato per indicare che è connesso all'hub.

Nota: se le porte USB non funzionano correttamente, scollegare tutti i dispositivi e la fonte di alimentazione. Dopo 10 secondi, ripetere le fasi di installazione.

Specifiche

Connettore di ingresso 4 USB	3.0 Type-A (femmina)3 USB Type-C (femmina)
Connettore di uscita USB Type-C (femmina)
LED Blu: accensione	Verde: connessione
Protezione ESD +/-15 kV
Protezione EFT +/-2,5 kV
Velocità di trasmissione Fino a 10 Gbps
Requisiti di alimentazione Alimentazione CC 12-24 VMorsettiera a 2 pin (12-24 VCC)
Temperatura di funzionamento	Da 0 a 50 °C (da 32 a 122 °F)
Temperatura di conservazione	da 14 a 176°F / da -10 a 80°C
Umidità di funzionamento Umidità relativa dallo 0% all'85%, non condensante
Umidità di conservazione Umidità relativa dallo 0% al 95%, non condensante
Dimensioni, L x P x A 165 x	64 x 20 mm / 6,5 x 2,5 x 0,8 poll.
Materiale della custodia Metallo

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Trippite Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITÀ, INCLUSE LE GARANZIE DI COMMERCIA BILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuri stati non consentono la limitazione o l'esclusione delle garanze implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i redami di terzi o altro.

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

Ai sensi della Direttiva europea RACE sullo smaltimento dei rifiuti elettrici ed elettronid e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentime il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese)
• Electrícula la nunca aneararchiatura nel ricielo cuando questa diventa un rifiuto
