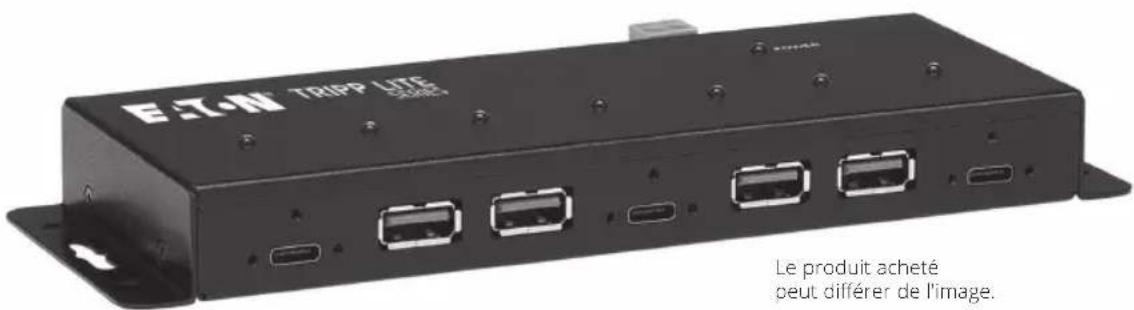

sont des marques déposées de l’USB Implementers Forum. Hub industriel USB3.2 Gen2 à 7ports English 1 Español 9 Deutsch 23 Italiano 3017 Manuel d'utilisation Consignes de sécurité importantes Caractéristiques du produit

• Lisez toujours attentivement les consignes de sécurité

• Conservez ce manuel du propriétaire pour toute référence ultérieure.

• Si l'une des situations suivantes se présente, prenez rendez-vous pour faire inspecter votre équipement par un technicien de maintenance :

L'appareil a été exposé à l'humidité

L'équipement est tombé et a été endommagé

L'équipement présente des signes évidents de cassure

L'appareil ne fonctionne pas correctement ou ne fonctionne pas conformément aux instructions du manuel du propriétaire.

• Ajoutez quatre ports USB-A et trois ports USB-C au port USB-C de votre ordinateur portable, Ultrabook ou ordinateur.

• USB3.2 Gen2 conforme aux taux de transfert de données jusqu'à 10Gbit/s

• Rétrocompatible avec les précédentes générations USB

• Boîtier robuste entièrement métallique conçu pour les applications industrielles

• Les ports USB-C prennent en charge les câbles USB avec des connecteurs de verrouillage.

• Deux options de connexion électrique (bornier à 2ls ou alimentation externe fournie par l'utilisateur)

• Tous les ports USB sont conformes à la norme BC 1.2 et permettent de recharger rapidement les appareils mobiles jusqu'à 1,5A (lorsqu'ils sont connectés à une source d'alimentation).

• Les ports de périphériques USB-C prennent en charge à la fois les données et la charge.

• Tous les ports peuvent être utilisés simultanément, chaque port fournissant jusqu'à 900mA de puissance.

• Surintensité détection et protection

• Protection contre les décharges électrostatiques (ESD) à +/- 15kV

• Protection EFT +/- 2,5kV

• Détection automatique de la liaison et de la vitesse

• Plug-and-Play, pas besoin de logiciels ou de pilotes18 Conguration système requise Contenu du carton d'emballage

• Compatible avec tous les systèmes d'exploitation dotés d'un port USB

• Manuel d'utilisation Accessoires disponibles en option:

• Câbles pour périphériques USB 3.0 A/B de la série U322

• Câbles pour périphériques USB 3.0 Micro-B de la série U326

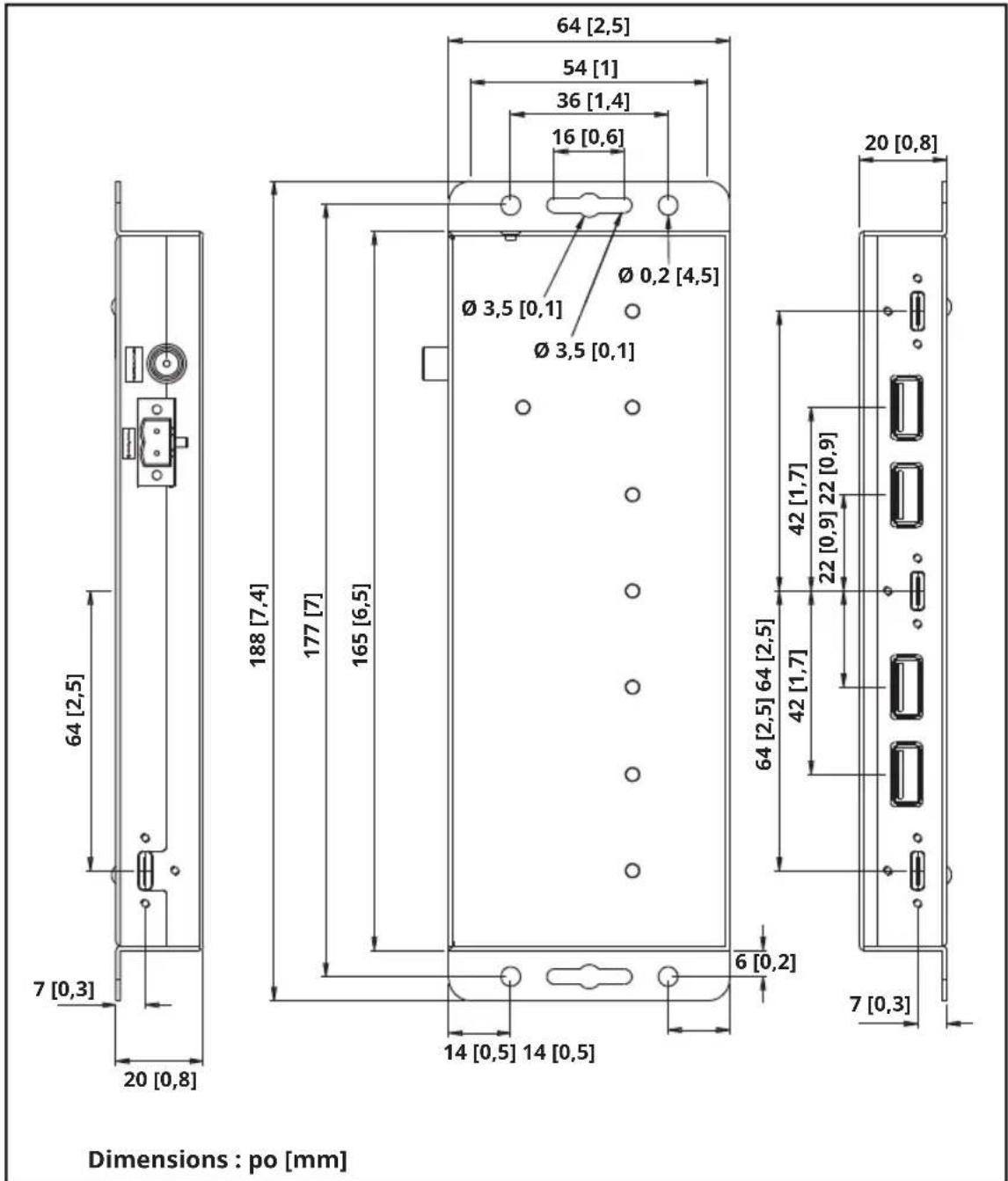

• Câble USB 3.2 Gen 2 (10 Gbit/s) Type-C vers USB 3.0 Micro-B (mâle/mâle) U426-003-G2, 0,9m / 3pi19 Installation Installation du kit de montage Le hub U460-4A3C-IND peut être placé sur une surface plane ou monté à l'aide des supports muraux intégrés (vis non incluses). Reportez-vous au diagramme ci-dessous lors de l'installation du matériel de montage: 7 [0,3] 16 [0,6] 20 [0,8] 36 [1,4] 54 [1] 64 [2,5] Ø 3,5 [0,1] Ø 3,5 [0,1] Ø 0,2 [4,5] 20 [0,8] 14 [0,5] 14 [0,5] 6 [0,2] 7 [0,3] 64 [2,5] 188 [7,4] 177 [7] 165 [6,5] 64 [2,5] 64 [2,5] 42 [1,7] 22 [0,9] 22 [0,9] 42 [1,7] Dimensions: po [mm]20 Alimentation du hub Fonctionnement Borne d'alimentation Un bornier à 2ls est installé sur l'unité pour alimenter le hub via la borne d'alimentation. Entrée CC Pour alimenter le Hub, connectez un adaptateur d'alimentation 12-24V CC fourni par l'utilisateur entre l'unité et la prise murale. Note: l'U460-4A3C-IND est compatible avec les sources d'alimentation limitées (LPS) répertoriées de 12V CC à 24V CC. Ces alimentations électriques utilisent une che d'entrée de 2,5 x 5,5 x 9,5mm avec une pointe positive et une douille négative, ou une pointe négative et une douille positive.

1. À l'aide du câble USB Type-C fourni, connectez le port USB-C étiqueté

Host à votre ordinateur portable, votre ordinateur ou tout autre périphérique USB-C.

2. À l'aide du bornier ou d'un adaptateur de courant fourni par l'utilisateur,

alimentez l'appareil selon la méthode souhaitée. Un témoin bleu s'allume pour indiquer que l'appareil est alimenté par la source d'alimentation.

3. Connectez jusqu'à quatre périphériques USB aux ports USB-A duhub.

4. Connectez jusqu'à trois périphériques USB aux ports du USB-C du hub.

5. Les témoins s'allument en vert au fur et à mesure que chaque appareil

est connecté pour indiquer qu'il est connecté au hub. Remarque: si les ports USB ne fonctionnent pas correctement, débranchez tous les appareils ainsi que la source d'alimentation. Après 10secondes, répétez les étapes d'installation.21 Caractéristiques Connecteur d'entrée 4x USB 3.0 Type-A (femelle) 3x USB Type-C (femelle) Connecteur de sortie USB Type-C (Femelle) Témoins LED Bleu: alimentation Vert: connexion Protection contre les dé- charges électrostatiques (ESD) 15kV Protection EFT +/- 2,5kV Vitesse de transmission Jusqu'à 10Gbit/s Alimentation requise Alimentation électrique 12-24 V CC Borne à 2broches (12-24V CC) Température de fonction- nement 0 à 50°C / 32 à 122°F Température de stockage -10 à 80°C / 14 à 176°F Taux d'humidité en fonc- tionnement 0% à 85% RH, sans condensation Humidité de stockage 0% à 95% RH, sans condensation Dimensions [L x l x H] 165 x 64 x 20mm / 6,5 x 2,5 x 0,8 po Matériau du rack Métal23 Betriebsanleitung Das gekaufte Produkt kann von der Abbildung abweichen. Modell:
