BEDIENUNGSANLEITUNG U4604A3CIND Tripp Lite

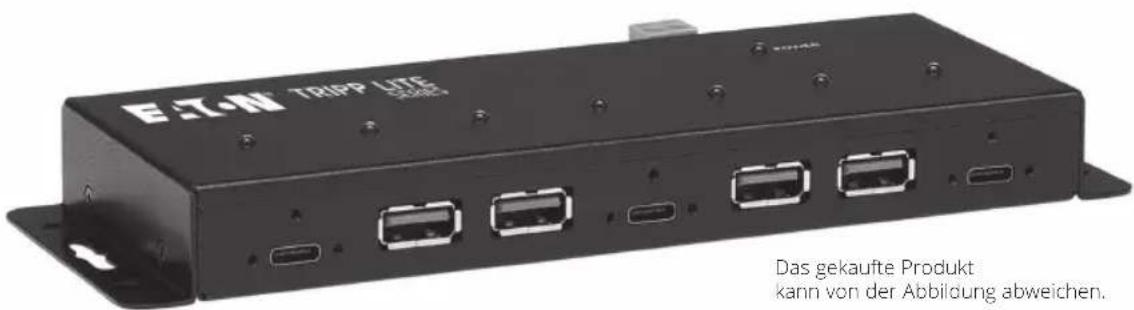

Industrietauglicher USB-3.2 Gen-2-Hub mit 7 Anschlüssen

Modell: U460-4A3C-IND

USB Typ-C® und USB-C® sind eingetragene Marken von USB Implementers Forum.

ETN TROP LITE 5.00E Das gekaufte Produkt kann von der Abbilung abweichen.

English 1

Español 9

Français 16

Italiano 30

Wichtige Sicherheitshinweise

• Lesen Sie die Sicherheitshinweise immer sorgfältig durch
• Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf
• Sollte eine der folgenden Situationen eintreten, vereinbaren Sie bitte einen Termin mit einem Servicetechniker zur Inspektion Ihres Geräts:

• Das Gerät war Feuchtigkeit ausgesetzt
• Das Gerät wurde fallen gelassen und beschädigt
• Das Gerät weist offensichtliche Anzeichen von Beschädigungen auf
- Das Gerät funktioniert nicht richtig oder nicht gemäß den Anweisungen in der Bedienungsanleitung

Produktmerkmale

• Erweitern Sie den USB-C-Anschluss an Ihrem Laptop, Ultrabook oder Computer um vier USB-A- und drei USB-C-Anschlüsse.
  • USB 3.2 Gen 2 konform mit Datenübertragungsraten bis zu 10 Gbps
• Abwärtskompatibel mit früheren USB-Generationen
• Robustes Ganzmetall-Gehäuse für industrielle Anwendungen
• USB-C-Anschlüsse unterstützen USB-Kabel mit einrastenden Steckverbindern
• Zwei Optionen für den Stromanschluss (2-Draht-Klemmenleiste oder vom Benutzer bereitgestellte externe Stromversorgung)
• Alle Geräte-USB-Anschlüsse sind BC 1.2-konform und bieten bis zu 1,5 A Schnelladeleistung für mobile Geräte (wenn sie an das Stromnetz angeschlossen sind).
• USB-C-Geräteanschlüsse unterstützen sowohl Daten als auch das Aufladen
• Alle Anschlüssen können gleichzeitig genutzt werden, wobei jeder Anschluss bis zu 900 mA Strom liefert.
• Überstromerkennung und -schutz
  • ESD-Schutz bis +/- 15 kV
  • EFT-Schutz +/- 2,5 kV
• Automatische Erkennung von Verbindung und Geschwindigkeit
• Plug-and-Play – keine Software oder Treiber erforderlich

Systemanforderungen

- Kompatibel mit allen USB-fähigen Betriebssystemen

Lieferumfang

• U460-4A3C-INDI
• USB 3.2 Gen 2 (10 Gbps) Typ-C-Kabel, 2 ft. (0,6 m)
• 2-poliger Anschlussblock
- Betriebsanleitung

Optionales Zubehör:

• U322-Series USB 3.0-A/B-Gerätekabel
• U326-Series USB-3.0-Micro-B-Gerätekabel
• U420-003-G2 USB 3.2 Gen 2 (10 Gbps) Typ-C (Stecker/Stecker) Kabel, 3 ft. / 0,9 m
• U422-003-G2 USB 3.2 Gen 2 (10 Gbps) Typ-C zu USB 3.0 Typ B (Stecker/Stecker) Kabel, 3 ft. / 0,9 m
• U426-003-G2 USB 3.2 Gen 2 (10 Gbps) Typ-C auf USB 3.0 Micro-B (Stecker/Stecker) Kabel, 3 ft. (0,9 m)

Installation

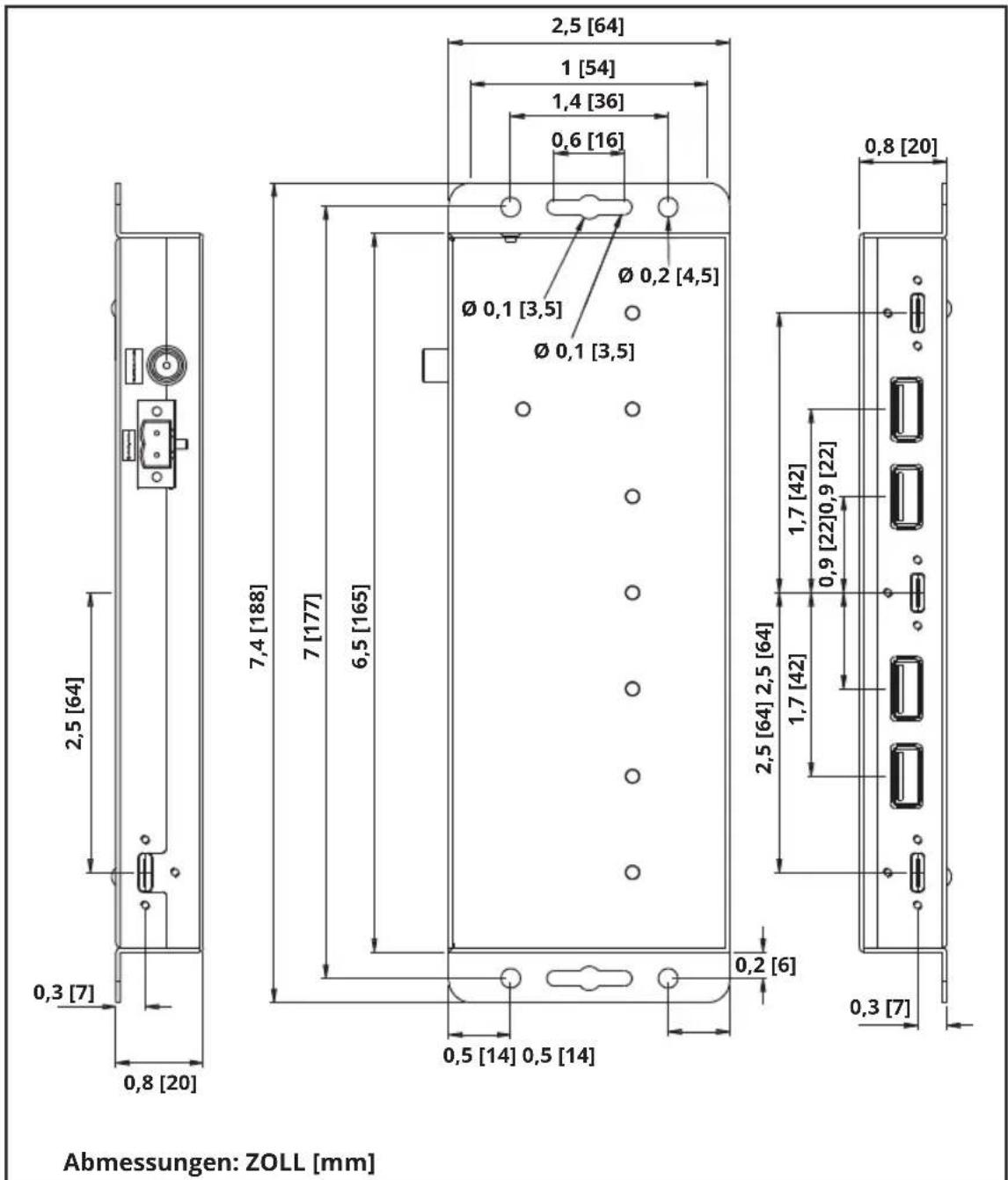

Einbau des Montagesatzes

Der U460-4A3C-IND Hub kann auf eine flache Oberfläche gestellt oder mit den eingebauten Wandhalterungen montiert werden (Schrauben nicht im Lieferumfang enthalten). Beziehen Sie sich bei der Installation der Montageteileauf das untenstehende Diagramm:

Abmessungen: ZOLL [mm] 2,5 [64] 1 [54] 1,4 [36] 0,6 [16] Ø 0,2 [4,5] Ø 0,1 [3,5] Ø 0,1 [3,5] 7,4 [188] 7 [177] 6,5 [165] 2,5 [64] 2,5 [64] 2,5 [64] 2,5 [64] 0,8 [20] 0,3 [7] 0,8 [20] 0,2 [6] 0,5 [14] 0,5 [14] 1,7 [42] 1,7 [42] 0,9 [22]0,9 [22] 1,7 [42] 0,3 [7]

Stromversorgung des Hubs

Stromanschluss

Eine 2-Draht-Klemmenleiste ist auf dem Gerät installiert, um den Hub über den Netzanschluss mit Strom zu versorgen.

DC-In

Um den Hub mit Strom zu versorgen, schließen Sie einen vom Benutzer bereitgestellten 12-24V DC Netzadapter an das Gerät und eine Steckdose an.

Hinweis: Der U460-4A3C-IND ist kompatibel mit den aufgeführten Netzteilen mit einer Stromquelle mit begrenzter Leistung von 12 V DC bis 24 V DC. Diese Netzteile verwenden einen 2,5 x 5,5 x 9,5 mm Eingangsstecker mit entweder einer positiven Spitze und einer negativen Hülse oder einer negativen Spitze und einer positiven Hülse.

Betrieb

1. Verbinden Sie den mit Host gekennzeichneten USB-C-Anschluss mit dem mitgelieferten USB-Typ-C-Kabel mit Ihrem Laptop, Computer oder einem beliebigen USB-C-Gerät.
2. Verwenden Sie die mitgelieferte Klemmleiste oder einen vom Benutzer bereitgestellten Stromadapter, um das Gerät über die gewünschte Stromversorgungsmethode mit Strom zu versorgen. Eine blaue LED leuchtet auf, um anzuzeigen, dass das Gerät von der Stromquelle mit Strom versorgt wird.
3. Schließen Sie bis zu vier USB-Geräte an die USB-A-Anschlüsse des Hubs an.
4. Schließen Sie bis zu drei USB-Geräte an die USB-C-Anschlüsse des Hubs an.
5. Die LEDs leuchten grün, wenn ein Gerät angeschlossen wird, um anzuzeigen, dass es mit em Hub verbunden ist.

Hinweis: Wenn die USB-Anschlüsse nicht ordnungsgemäß funktionieren, stecken Sie alle Geräte sowie den Netzstecker aus. Wiederholen Sie nach 10 Sekunden die Installationsschritte.

Spezifikationen

Eingangsanschluss 4x USB 3.0 Typ-A (Buchse)3x USB Typ-C (Buchse)
Ausgangsanschluss USB Typ-C (Buchse)
LEDs Blau: Strom	Grün: Verbindung
ESD-Schutz +/-15 kV
EFT-Schutz +/-2,5 kV
Übertragungsgeschwindigkeit	Bis zu 10 Gbps
Strombedarf 12-24V DC-Stromversorgung2-polige Klemme (12-24 V DC)
Betriebstemperatur 32 zu 122 °F / 0 zu 50 °C
Lagertemperatur 14 bis 176 °F / -10 bis 80 °C
Luftfeuchtigkeit bei Betrieb 0 % bis 85 % RH, nicht-kondensierend
Feuchtigkeit bei Lagerung 0 % bis 95 % RH, nicht-kondensierend
Abmessungen, L x B x H 6,5 x 2,5 x 0,8 in. / 165 x 64 x 20 mm
Gehäusematerial Metall

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garante gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in ingendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN EN THALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLUCH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN ALF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsendung alter Geräte zum Recycling auf einer Eins zu-Eins-Basis (dies variiert je nach Land)
• Rückwandlung neuer Garita zum Börsingen wenn Alca, ausgaben und bestandlich zu
