MODE D'EMPLOI U360004IND Tripp Lite

Hub USB 3.2 de qualité industrielle

Modèles :

U360-004-IND

U360-007-IND

U360-010-IND

Consignes de sécurité importantes 24

Caractéristiques 25

Configuration requise 26

Contenu de l'emballage 26

Alimentation de l'hub 26

Installation du kit de montage 27

Spécifications 31

Garantie 32

Avant d'essayer de connecter, d'utiliser ou de régler ce produit, veuillez d'abord lire l'intégralité du manuel d'utilisation.

Importantes consignes de sécurité

• Lisez toujours attentivement les consignes de sécurité
• Conservez ce manuel d'utilisation pour référence ultérieure.
• Si l'une des situations suivantes se présente, prenez rendez-vous pour faire inspecter votre équipement par un technicien de maintenance :

° L'équipement a été exposé à l'humidité

° L'équipement est tombé et a été endommagé

° L'équipement présente des signes évidents de rupture

° L'équipement ne fonctionne pas correctement ou ne fonctionne pas conformément aux instructions du manuel d'utilisation.

Caractéristiques

• Augmente le nombre de ports USB SuperSpeed à partir d'un seul port d'ordinateur (4 ports pour le modèle U360-004-IND, 7 ports pour le modèle U360-007-IND, 10 ports pour le modèle U360-010-IND).
• USB 3.2 conforme aux taux de transfert de données jusqu'à 5 Gbit/s
• Rétrocompatible avec USB 2.0 et 1. x
• Boîtier robuste entièrement métallique conçu pour les applications industrielles
• Montage mural et matériel du rail DIN inclus pour une installation sécurisée
• Les ports USB prennent en charge des câbles USB avec connecteurs de verrouillage
• Trois options de connexion d'alimentation (port USB source, alimentation externe (non incluse) ou bloc terminal à 3 fils)
• Chaque port USB 3.2 fournit jusqu'à 900 mA d'énergie.
• Détection et protection de surintensité • Protection ESD à +/- 20 kV • Protection EFT à +/- 2,5 kV
• Détection automatique de la liaison et de la vitesse
• Plug-and-Play; pas de logiciels ni de pilotes requis

Configuration système requise

- Compatible avec tous les systèmes d'exploitation dotés d'un port USB

Contenu de l'emballage

• Hub USB 3.2 U360-004-IND, U360-007-IND ou U360-010-IND de qualité industrielle
• Câble USB 3.2
• Bornier d'alimentation à 3 broches
• Matériel de montage DIN • Matériel de montage mural
• Manuel d'utilisation

Entrée CC

Pour alimenter le hub, branchez l'adaptateur électrique fourni à la prise murale.

Remarque : Les modèles U360-004-IND, U360-007-IND et U360-010-IND sont compatibles avec les alimentations électriques LPS entre 9 V CC à 40 V CC. Ces alimentations électriques utilisent une fiche de sortie de 5,5 x 2,1 x 9,5 mm avec soit une extrémité positive et une gaine négative, soit une extrémité négative et une gaine positive.

Borne d'alimentation

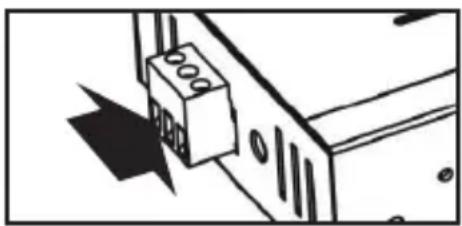

Pour alimenter le hub à l'aide d'une borne d'alimentation, branchez le bloc de la borne d'alimentation fourni dans le hub en respectant l'orientation du connecteur.

Installation du matériel de montage

Les hubs U360-004-IND, U360-007-IND et U360-010-IND peuvent être placés sur une surface plane ou montés à l'aide des supports muraux inclus ou du matériel pour rail DIN. Reportez-vous au diagramme ci-dessous lors de l'installation du matériel de montage.

Installation du matériel de montage mural

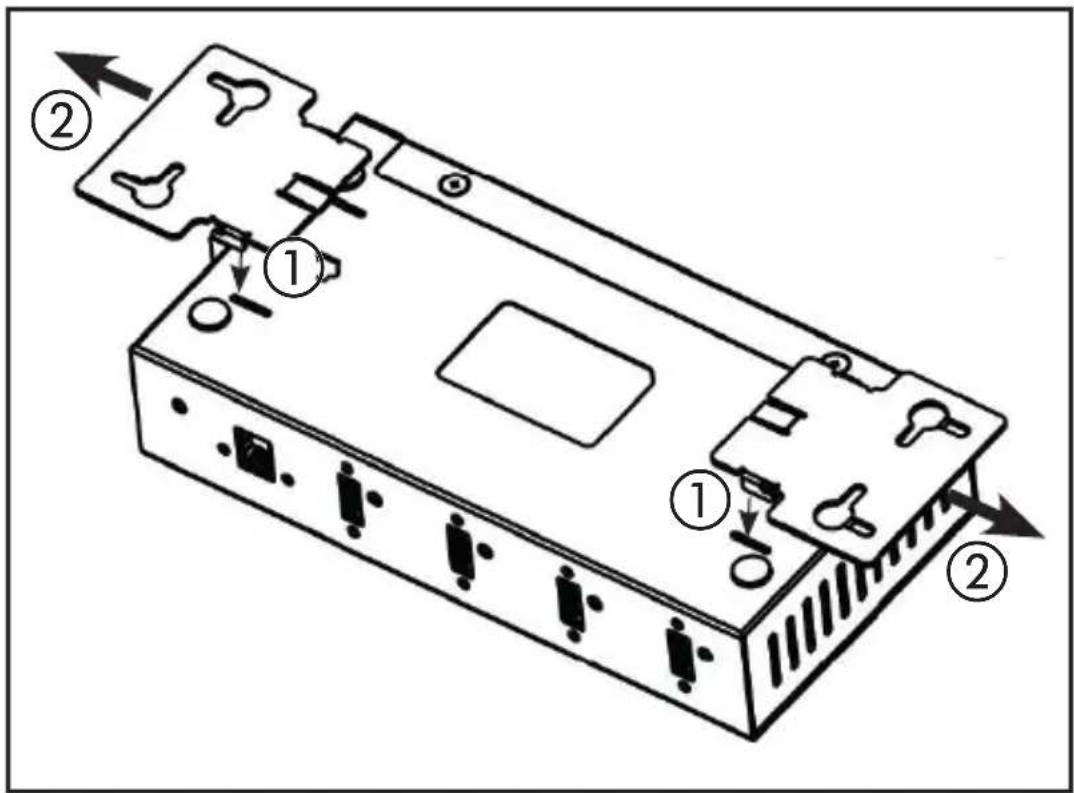

Pour installer les supports de montage mural, insérez le support dans les fentes situées sur le dessus de l'unité ①, puis tirez vers l'extérieur pour verrouiller le tout bien en place ②

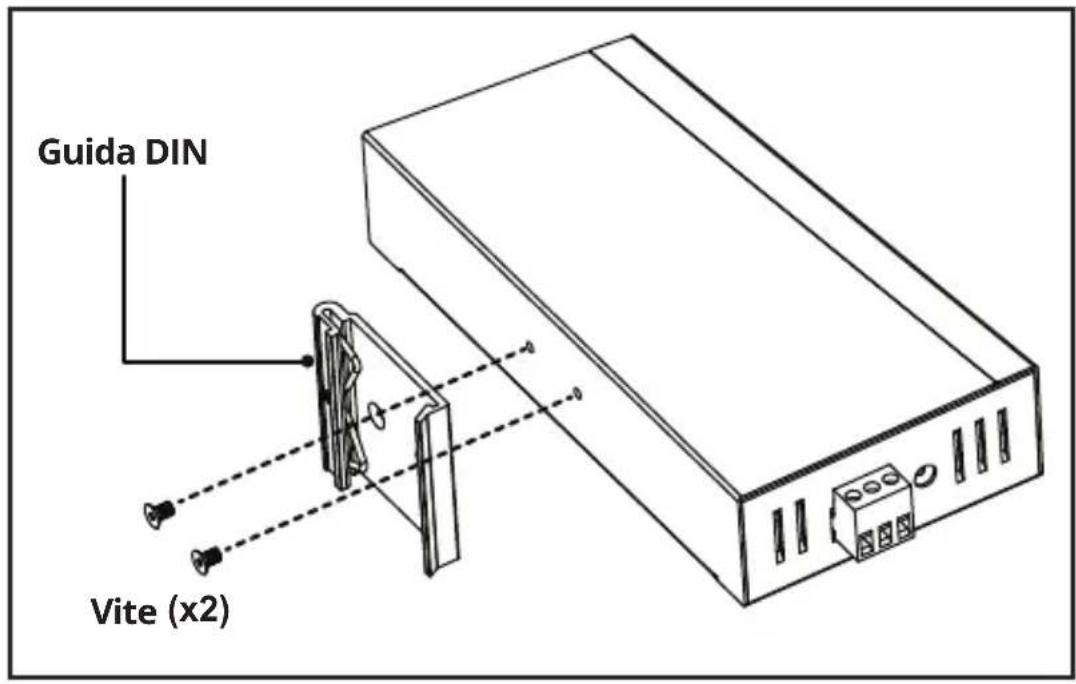

Installation du matériel pour rail DIN

À l'aide du matériel inclus, montez le rail DIN sur le côté de l'unité.

Installation du kit de montage

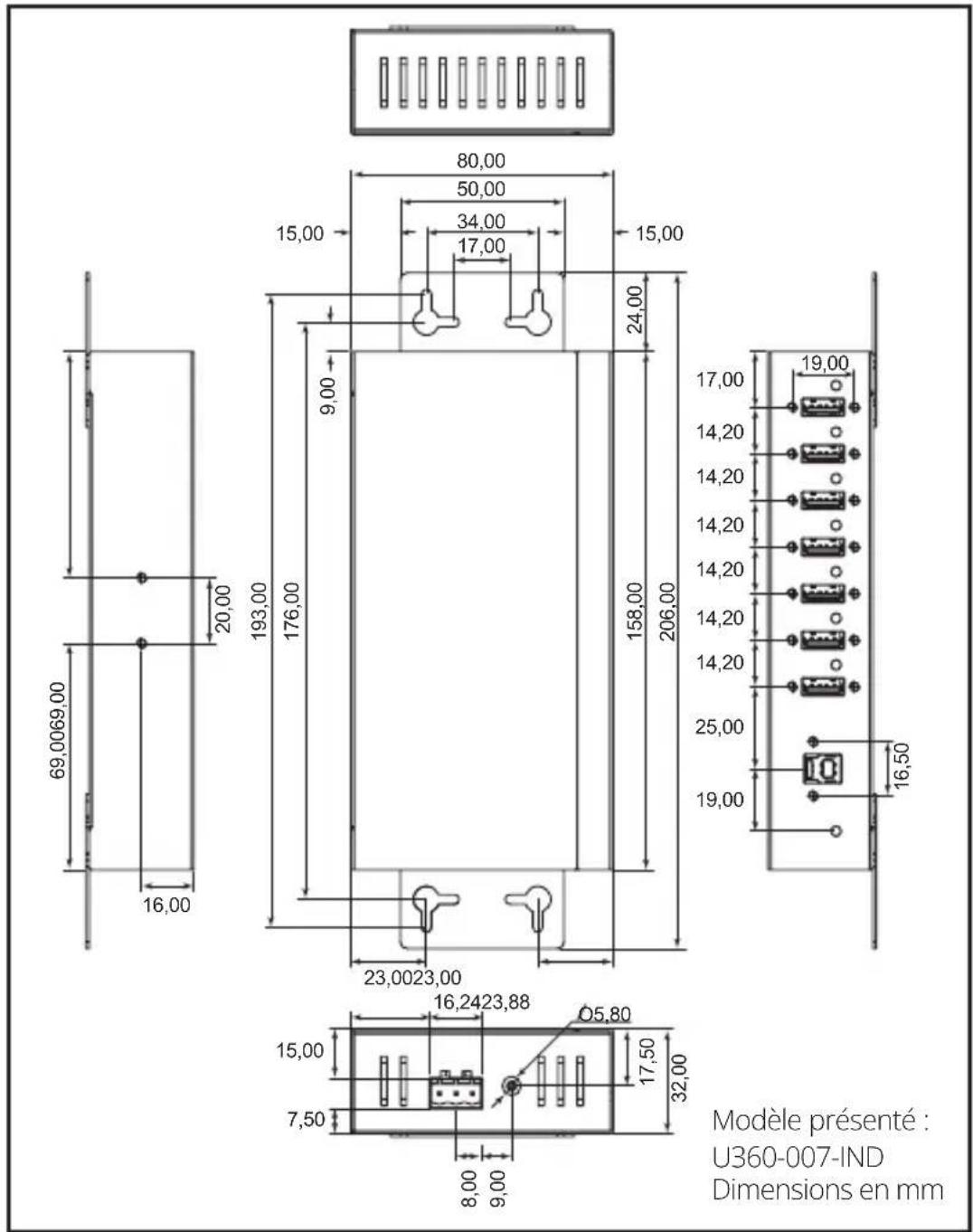

Remarque : les dimensions des modèles U360-007-IND et U360-004-IND sont identiques ; la seule différence entre les deux modèles réside dans le nombre de ports USB.

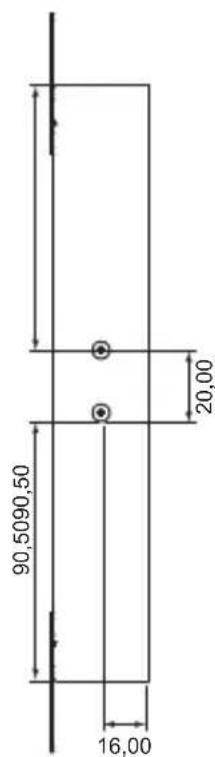

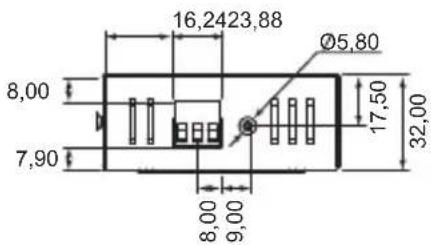

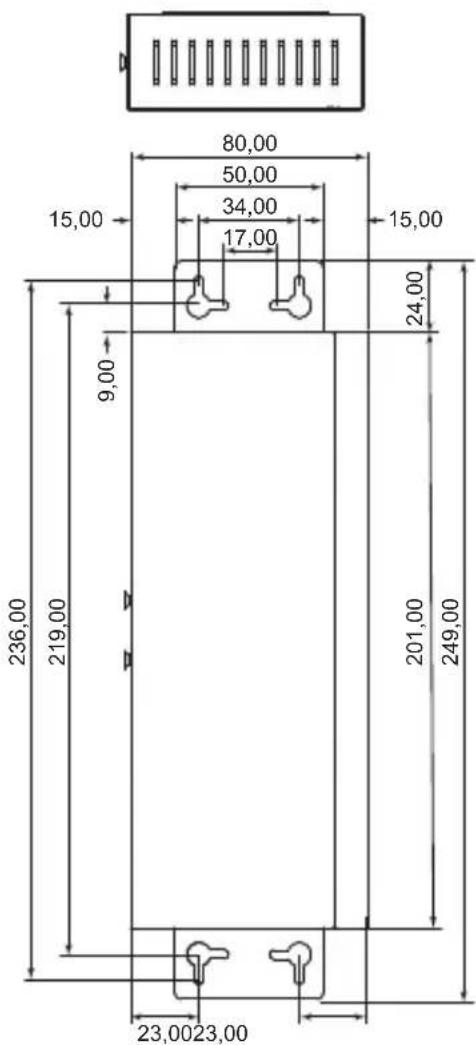

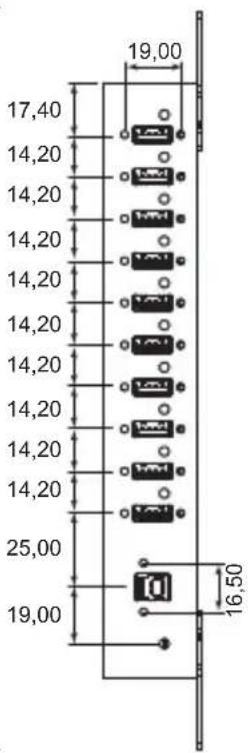

Installation du kit de montage

Modèle présenté : U360-010-IND Dimensions en mm

Caractéristiques

Élément Description :
Ports	4 USB 3.2 (Modèle U360-004-IND)7 USB 3.2 (Modèle U360-007-IND)10 USB 3.2 (Modèle U360-010-IND)
Protection ESD	+/- 20 kV
Protection EFT	+/- 2,5 kV
Vitesse de transmission	Jusqu'à 5 Gbit/s
Alimentation requise	Alimentation par busAlimentation électrique de 9 à 40 V CCBorne à 3 broches (de 9 à 40 V CC)
Température de stockage	De -10° à 55 °C (de 14° à 131 °F)
Température de fonctionnement	De 0° à 40 °C (de 32° à 104 °F)
Humidité relative	De 5 à 90 %
Dimensions [L x W x H]	158 x 80 x 32 mm/ 6,2 x 3,1 x 1,3 po(modèles U360-004-IND et U360-007-IND)201 x 80 x 32 mm/ 7,9 x 3,1 x 1,3 po(modèle U360-010-IND)
Matériau du rack	Métal
Approbations réglementaires	FCC/ CE

Les spécifications peuvent être modifiées sans préavis.

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS DES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité sur la directive WEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les déchets d'équipements électriques et électroniques (WEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans le maintien de vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraîne la défaillance de l'équipement de maintien de vie ou affecte de manière significative sa sécurité ou son efficacité, n'est pas recommandée.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.

Tous droits réservés.

Publication n°23-08-069/

93-3884_RevC

Août 2023

Eaton est une marque commerciale déposée.

Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.
