HQMC10011 - Micrófono HQ Power - Manual de uso y guía de instrucciones gratis

Marca	HQ Power
Modelo	HQMC10011
Categoría	Micrófono inalámbrico
Tipo	Micrófono de mano con receptor
Rango de frecuencia	864.000 MHz
Sistema de recepción	Síntesis PLL
Estabilidad de frecuencia	± 0.005 %
Relación señal/ruido	100 dB
Rango dinámico	>100 dB
Respuesta en frecuencia	40 Hz - 18 kHz
Alimentación del receptor	12 VCC, 500 mA
Alcance de funcionamiento	100 m (máx)
Dimensiones del receptor	195 x 140 x 40 mm
Peso del receptor	920 g
Potencia de salida RF del micrófono	30 mW máx
Alimentación del micrófono	2 pilas AA/R6
Dimensiones del micrófono	45 x 250 mm
Peso del micrófono	250 g
Duración de las pilas	Aproximadamente 8 horas
Salidas de audio	1/4" asimétrica, XLR simétrica
Mantenimiento	Limpiar con un paño suave y detergente suave
Seguridad	Uso en interiores, no abrir la carcasa
Garantía	24 meses (uso doméstico)

Preguntas frecuentes - HQMC10011 HQ Power

¿Cómo instalar las pilas en el micrófono?

Desenrosque el compartimento de pilas, inserte dos pilas AA/R6 respetando la polaridad, luego vuelva a enroscar el compartimento. El LED de alimentación se enciende cuando el aparato está encendido.

¿Qué hacer si el LED de alimentación parpadea?

El LED que parpadea indica pilas bajas. Reemplace las pilas inmediatamente por unas nuevas.

¿Cómo conectar el receptor a una mesa de mezclas?

Utilice la salida XLR simétrica del receptor para conectarla a una entrada de micrófono de la mesa de mezclas.

¿Cuál es el alcance máximo del sistema?

El alcance máximo es de aproximadamente 100 metros en entorno despejado. La distancia ideal es de 60 metros.

No hay sonido, ¿qué comprobar?

Verifique que el micrófono y el receptor estén encendidos, que las pilas estén buenas, que las conexiones de audio sean correctas y que ambos dispositivos estén en la misma frecuencia.

¿Cómo limpiar el micrófono y el receptor?

Desenchufe el aparato, luego limpie la carcasa con un paño suave ligeramente humedecido con un detergente suave. Nunca sumerja en agua ni use solventes.

¿Puedo usar este micrófono con un amplificador?

Sí, conecte la salida 1/4" asimétrica del receptor a la entrada del amplificador de potencia.

¿Qué hacer en caso de sonido distorsionado?

El sonido distorsionado puede deberse a interferencias de otros dispositivos en la misma frecuencia. Aleje los otros dispositivos o cambie la frecuencia si es posible.

¿Cómo evitar los efectos Larsen (retroalimentación)?

Baje el nivel de sonido y no dirija el micrófono hacia los altavoces. Aleje el micrófono de los parlantes.

El receptor no se enciende, ¿qué hacer?

Verifique la conexión del adaptador de corriente y que el enchufe funcione. Asegúrese de que el interruptor esté en posición ON. Si el problema persiste, contacte a su distribuidor.

MANUAL DE USUARIO HQMC10011 HQ Power

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir HQPower™! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Utilice el aparato sólo en interiores.

Enchufe polarizado.

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
• Desconecte el aparato siempre que no esté en uso o antes de limpiarlo o mantenerlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.
• Instale los cables de tal manera que nadie pueda pisarlos ni puedan quedar atrapados por objetos situados encima o contra ellos. Sobre todo, preste atención al punto dónde salen del aparato.
• Asegúrese de que no hay materiales inflamables cerca del aparato antes de activarlo.
• No instale el aparato en una superficie inflamable (linóleo, alfombra, madera, papel, cartón, plástico, etc.).
• No instale el aparato cerca de fuentes de calor (p.ej. radiadores, calentadores, hornos u otros aparatos (incluso amplificadores) que generen calor.
• Nunca quite la carcasa. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Nunca maneje el aparato sin la carcasa.
• Nunca maneje el aparato si está dañado. No intente hacer funcionar el aparato si el cable de alimentación está dañado.
• Instale siempre el aparato en un lugar seguro y estable. Instale siempre el aparato en un lugar con suficiente ventilación. Deje un espacio de 15 cm entre el aparato y la pared.

HQMC10011/HQMC10012

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.
• Conecte el aparato siempre a una toma eléctrica adecuada (consulte la etiqueta del aparato).
• Instale el aparato en un lugar bien aireado.
• No exponga este equipo a polvo ni temperaturas extremas. Asegúrese de que los orificios de ventilación no estén bloqueados. Deje una distancia de mín. 2,5 cm entre el aparato y cualquier otro objeto para asegurar una ventilación suficiente.
• Nunca conecte el aparato a un dimmer o un reóstato.
• En caso de un problema de funcionamiento, desactive el aparato inmediatamente.
• Nunca intente reparar el aparato. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.
• El aparato no está diseñado para un funcionamiento permanente: desactivévelo regularmente para prolongar su duración de vida.

3. Normas generales

• Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Descripción

Véase las figuras en la página 2 de este manual del usuario.

Panel frontal

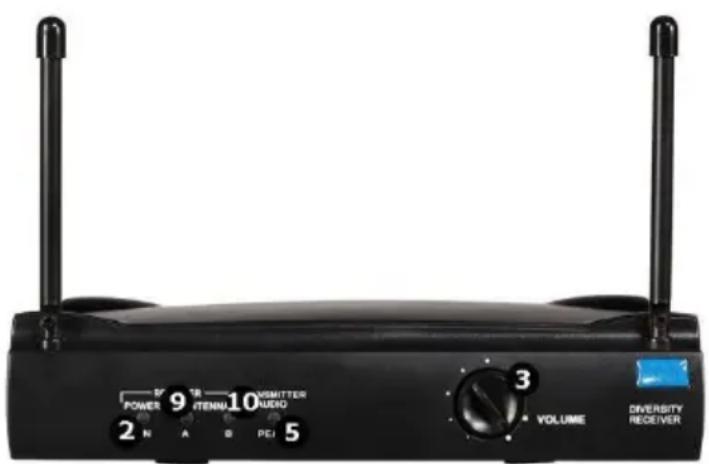

HQMC10011

POWER 9 ITEMN 10 VSMITTER AUDIO 2 N A B PEI 5 3 VOLUME DIVERSITY RECEIVER

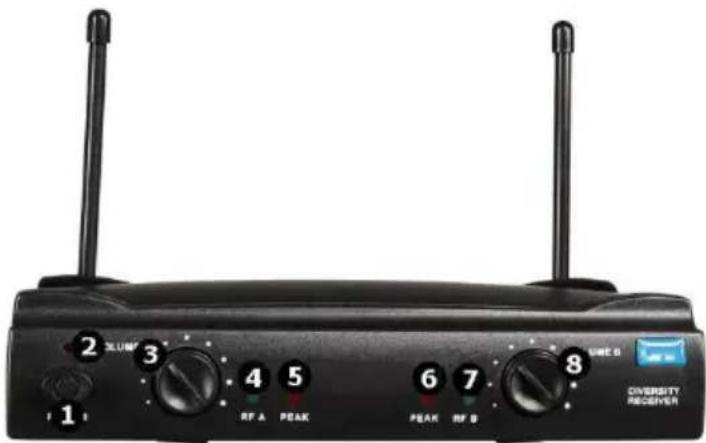

HQMC10012

2 3 4 5 6 7 8 1 RF A PEAK PEAK RF B CIVERSITY RECEIVER

1	botón de encendido/apagado
2	LED de alimentación
3	ajuste de volumen canal A
4	LED canal A
5	LED de nivel de audio canal A

6	ajuste de volumen canal B
7	LED de señal canal B
8	LED de nivel sonoro canal B
9	LED de antena canal B
10	LED de antena canal A

Panel trasero

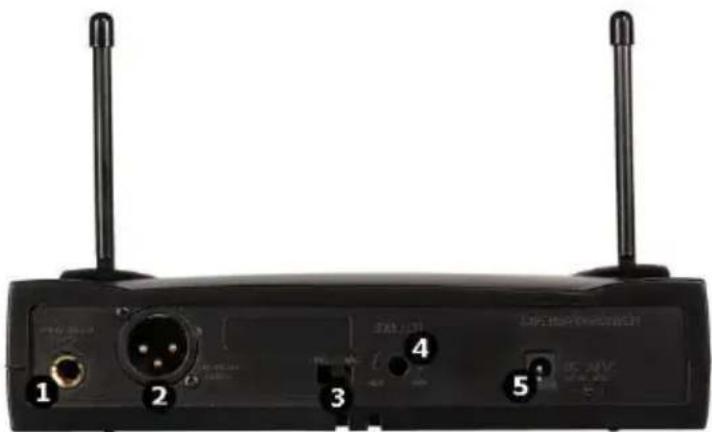

HQMC10011

4	ajuste 'squelch'
5	entrada de alimentación

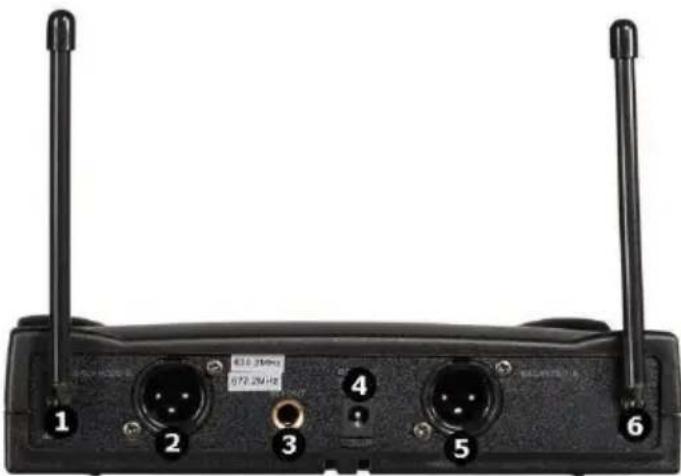

HQMC10012

1 2 3 4 5 6 E10.21GHz 072.2M/Hz

1	antena canal B
2	salida XLR balanceada micrófono B
3	salida de audio MIX

4	entrada de alimentación
5	salida XLR balanceada micrófono A
6	antena canal A

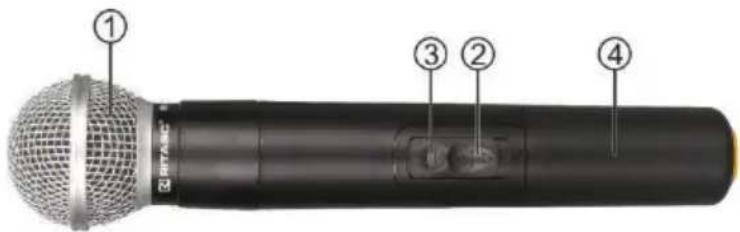

Micrófono

① ③ ② ④

1	cabeza de micrófono
2	botón de encendido/apagado

3	LED de alimentación
4	compartimento de pilas

5. Funcionamiento

Encender el micrófono

iAdvertencia!

Nunca perfore las pilas y no las eche al fuego (peligro de explosión). Nunca recargue pilas no recargables (alcalinas). Respete las leyes locales en relación con el medio ambiente al tirar las pilas. Mantenga las pilas lejos del alcance de niños.

Las dos pilas alcalinas tienen una autonomía de 8 horas (uso continuo). Reemplace inmediatamente las pilas cuando el LED de potencia parpadee.

Abra el compartimento de pilas, quite las pilas agotadas e introduzca las nuevas. Controle la polaridad Vuelva a cerrar el compartimento de pilas.

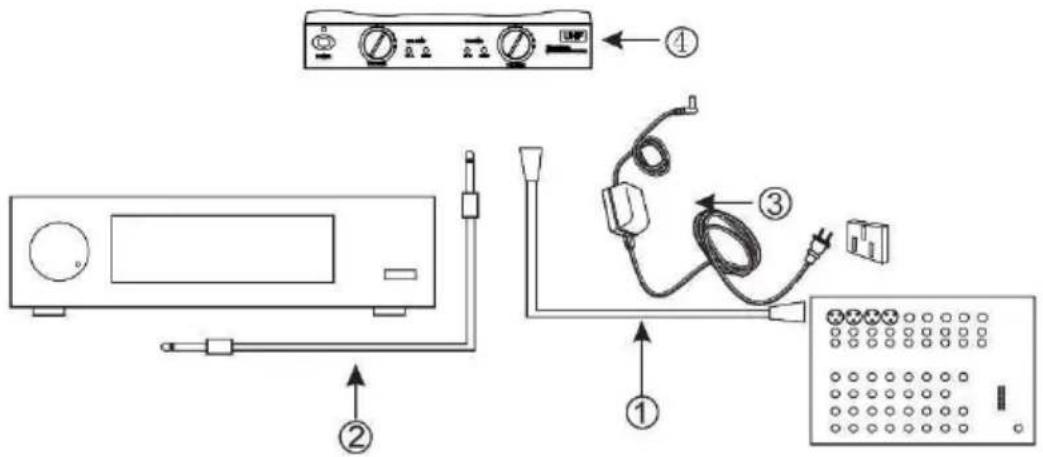

Conectar y encender el receptor

1. Conecte la salida XLR balanceada del receptor a una mesa de mezclas.
2. Conecte la salida XLR no balanceada del receptor a un amplificador de potencia.
3. Enchufe el receptor a una toma eléctrica con el adaptador de red.
4. Conecte la antena al receptor y póngala en la posición vertical.

El alcance máx. al aire libre es de ± 100 m.

El alcance ideal es de 60 m. Respete siempre la distancia óptima.

6. Solución de problemas

Problema	Razón	Solución
El LED no se ilumina.	No hay corriente eléctrica. Las pilas están agotadas o están introducidas de forma incorrecta.	Asegúrese de que haya corriente eléctrica. Reemplace o vuelva a introducir las pilas de manera correcta.
El LED parpadea.	Batería baja.	Reemplace las pilas.
No hay recepción o señal acústica.	Uno de los aparatos no está enchufado.	Enchufe todos los aparatos.
	Frecuencia incorrecta	Asegúrese de que el micrófono y el receptor usen la misma frecuencia.
	El alcance máx. al aire libre está sobrepasado.	Coloque el micrófono y el receptor en el alcance óptimo.
	Conexión incorrecta	Compruebe la conexión entre el receptor y el amplificador de potencia/la mesa de mezclas.
	Volumen bajo.	Aumente lentamente el volumen.

HQMC10011/HQMC10012

Señal acústica distorsionada.	Otros aparatos utilizan la misma frecuencia.	Quite estos aparatos o seleccione una otra frecuencia.
Feedback (efecto Larsen)	Volumen alto.	Disminuya el volumen.
	Posición del altavoz.	No apunte el micrófono a la salida de altavoz o coloque el altavoz enfrente del micrófono.

7. Cuidado y mantenimiento

Limpieza

• Desenchufe siempre el aparato antes de realizar cualquier operación de limpieza o de mantenimiento.
• Limpie todas las superficies exteriores de la unidad con un paño suave con agua y jabón. No sumerja ninguna parte de la unidad en agua o cualquier otro líquido. No utilice disolventes o productos de limpieza que contienen petróleo (gas, queroseno, aceite), disolvente de pintura, aguarrás, alcohol o amoníaco.

Mantenimiento

- Este aparato no necesita mantenimiento especial. Nunca abra el aparato. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. No intente abrir ni reparar el aparato, ya que esto puede anular la garantía y/o podría causar daños al producto o lesiones personales.

Almacenamiento

- Almacene el aparato y los accesorios en su embalaje original y en un lugar limpio y seco.

8. Especificaciones

receptor

rango de frecuenciaHQMC10011....864.000 MHzHQMC10012....863.050 MHz/865.000 MHz

sistema de recepción....lazo de seguimiento de fase (PLL)módulo de recepción....1 canal (fijo)

estabilidad de frecuencia.... ± 0.005 %

relación señal/ruido....100 dB

rango dinámico....>100 dB

respuesta en frecuencia....de 40 Hz a 18 kHz

alimentación....12 VDC, máx. 500 mA

alcance máx. al aire libre....100 m (al aire libre)

dimensiones....195 x 140 x 40 mm

peso....920 g

micrófono

rango de frecuencia

HQMC10011....864.000 MHz

HQMC10012....863.050 MHz/865.000 MHz

salida RF ...... máx. 30 mW

modo de vibración ....lazo de seguimiento de fase (PLL)

estabilidad de frecuencia ....± 0.002 %

potencia....85 mA, 2.4 V

alimentación ....2 x pila AA/R6 (incl.)

dimensiones ....∅ 45 x 250 mm

peso 250 g

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.hqpower.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

Declaración de conformidad RED

Por la presente, Velleman NV declara que el tipo de equipo de radio HQMC10011 + HQMC10012 cumple con la norma 10012/53/EU.

El texto completo de la declaración de conformidad está disponible en la siguiente página web: www.velleman.eu.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario.

Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.
