HQMC10012 - Micrófono HQ Power - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de micrófono inalámbrico con receptor
Marca	HQ Power
Modelo	HQMC10012
Rango de frecuencia (receptor)	863.050 MHz / 865.000 MHz
Rango de frecuencia (micrófono)	863.050 MHz / 865.000 MHz
Sistema de recepción	Sintetizador PLL, 1 canal fijo
Alcance de funcionamiento	Hasta 100 m (ideal 60 m)
Respuesta en frecuencia	40 Hz - 18 kHz
Relación señal/ruido	100 dB
Potencia de salida RF (micrófono)	Máx. 30 mW
Alimentación del receptor	12 VCC, máx. 500 mA (mediante adaptador de corriente)
Alimentación del micrófono	2 pilas AA/R6 (incluidas)
Dimensiones del receptor	195 x 140 x 40 mm
Peso del receptor	920 g
Dimensiones del micrófono	45 x 250 mm
Peso del micrófono	250 g
Salidas de audio	2 salidas XLR balanceadas (canales A y B), 1 salida de audio mixta
Funciones principales	Ajuste de volumen individual por canal, indicadores LED de señal y nivel de sonido, antenas dedicadas
Mantenimiento	Limpiar con un paño suave y un detergente suave; no sumergir; no usar disolventes
Seguridad	Usar solo en interiores; no abrir la carcasa; desconectar antes de limpiar
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; pedir las piezas al distribuidor
Garantía	24 meses para productos de consumo (condiciones detalladas en el manual)

Preguntas frecuentes - HQMC10012 HQ Power

¿Cómo reemplazar las pilas del micrófono?

Desenrosque el compartimento de pilas en la parte inferior del micrófono. Retire las pilas usadas e inserte dos pilas nuevas de tipo AA/R6 respetando la polaridad indicada. Vuelva a enroscar el compartimento. El LED de alimentación parpadea cuando las pilas están bajas.

¿Qué hacer si el LED de alimentación no se enciende?

Verifique que el receptor esté enchufado y encendido, o que las pilas del micrófono estén correctamente instaladas. Reemplace las pilas si es necesario. Verifique también el cable de alimentación y el enchufe de red.

¿Por qué no hay sonido o recepción?

Asegúrese de que todos los dispositivos (micrófono, receptor, mesa de mezclas) estén conectados y encendidos. Verifique que el micrófono y el receptor estén sintonizados en la misma frecuencia. Acérquese el micrófono al receptor dentro del alcance de funcionamiento (máx. 100 m). Revise las conexiones de los cables de audio.

¿Cómo aumentar el alcance del sistema?

El alcance máximo es de aproximadamente 100 m, pero la distancia ideal es de 60 m. Para optimizar el alcance, aleje los obstáculos metálicos, levante la antena del receptor y coloque el receptor en un lugar elevado. Evite interferencias con otros dispositivos inalámbricos.

¿Cómo limpiar el micrófono y el receptor?

Desconecte el dispositivo antes de limpiar. Use un paño suave ligeramente húmedo con un detergente suave. Nunca sumerja el dispositivo en agua o líquido. No use disolventes como alcohol, gasolina o amoníaco.

¿Puedo usar pilas recargables en el micrófono?

El micrófono está diseñado para pilas alcalinas estándar de tipo AA/R6. Las pilas recargables pueden usarse, pero su voltaje (1,2 V) es inferior, lo que puede reducir la duración y el alcance. El manual desaconseja recargar pilas alcalinas.

¿Qué significa el parpadeo del LED de alimentación del micrófono?

El LED de alimentación parpadea continuamente cuando las pilas están bajas. Reemplace inmediatamente las pilas por unas nuevas para evitar un corte de sonido.

¿Cómo conectar el receptor a una mesa de mezclas?

Use las salidas XLR balanceadas del receptor (canales A y B) para conectarse a las entradas de micrófono de la mesa de mezclas. Para una salida mixta, use la salida de audio MIX. Asegúrese de que los cables estén en buen estado y que los niveles estén ajustados.

¿Cuál es la duración de la garantía?

Para productos de consumo, la garantía es de 24 meses a partir de la fecha de compra, contra cualquier defecto de fabricación o materiales. Las condiciones detalladas están en el manual. Para uso profesional, la garantía se reduce a 6 meses.

¿Cómo evitar el efecto Larsen (realimentación)?

Para evitar el efecto Larsen, no apunte el micrófono hacia los altavoces. Reduzca el nivel de sonido si es necesario. Aleje el micrófono de los altavoces. Use una ecualización adecuada en la mesa de mezclas.

MANUAL DE USUARIO HQMC10012 HQ Power

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir HQPower™! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Utilice el aparato sólo en interiores.

Enchufe polarizado.

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
• Desconecte el aparato siempre que no esté en uso o antes de limpiarlo o mantenerlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.
• Instale los cables de tal manera que nadie pueda pisarlos ni puedan quedar atrapados por objetos situados encima o contra ellos. Sobre todo, preste atención al punto dónde salen del aparato.
• Asegúrese de que no hay materiales inflamables cerca del aparato antes de activarlo.
• No instale el aparato en una superficie inflamable (linóleo, alfombra, madera, papel, cartón, plástico, etc.).
• No instale el aparato cerca de fuentes de calor (p.ej. radiadores, calentadores, hornos u otros aparatos (incluso amplificadores) que generen calor.
• Nunca quite la carcasa. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Nunca maneje el aparato sin la carcasa.
• Nunca maneje el aparato si está dañado. No intente hacer funcionar el aparato si el cable de alimentación está dañado.
• Instale siempre el aparato en un lugar seguro y estable. Instale siempre el aparato en un lugar con suficiente ventilación. Deje un espacio de 15 cm entre el aparato y la pared.

HQMC10011/HQMC10012

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.
• Conecte el aparato siempre a una toma eléctrica adecuada (consulte la etiqueta del aparato).
• Instale el aparato en un lugar bien aireado.
• No exponga este equipo a polvo ni temperaturas extremas. Asegúrese de que los orificios de ventilación no estén bloqueados. Deje una distancia de mín. 2,5 cm entre el aparato y cualquier otro objeto para asegurar una ventilación suficiente.
• Nunca conecte el aparato a un dimmer o un reóstato.
• En caso de un problema de funcionamiento, desactive el aparato inmediatamente.
• Nunca intente reparar el aparato. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.
• El aparato no está diseñado para un funcionamiento permanente: desactivévelo regularmente para prolongar su duración de vida.

3. Normas generales

• Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Descripción

Véase las figuras en la página 2 de este manual del usuario.

Panel frontal

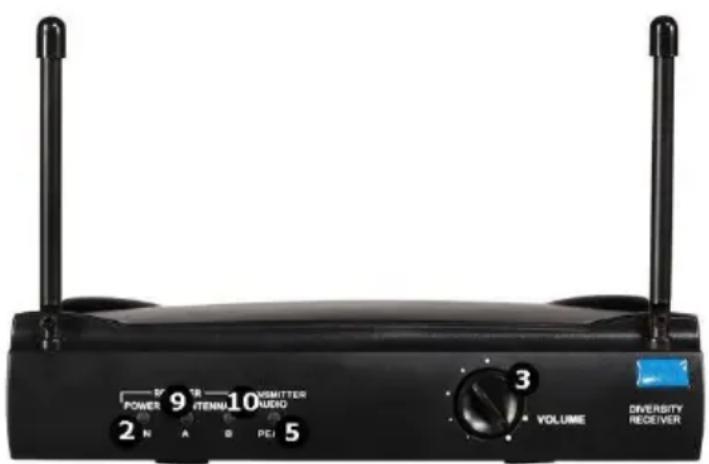

HQMC10011

POWER 9 10 VSMITTER ITEMN 10 AUDIO 2 N A B PEI 5 3 VOLUME DIVERSITY RECEIVER

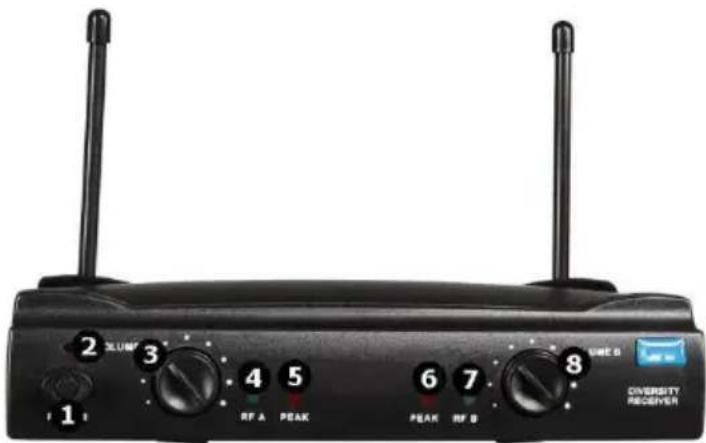

HQMC10012

2 3 4 5 6 7 8 1 RF A PEAK PEAK RF B CIVERSITY RECEIVER

1	botón de encendido/apagado
2	LED de alimentación
3	ajuste de volumen canal A
4	LED canal A
5	LED de nivel de audio canal A

6	ajuste de volumen canal B
7	LED de señal canal B
8	LED de nivel sonoro canal B
9	LED de antena canal B
10	LED de antena canal A

Panel trasero

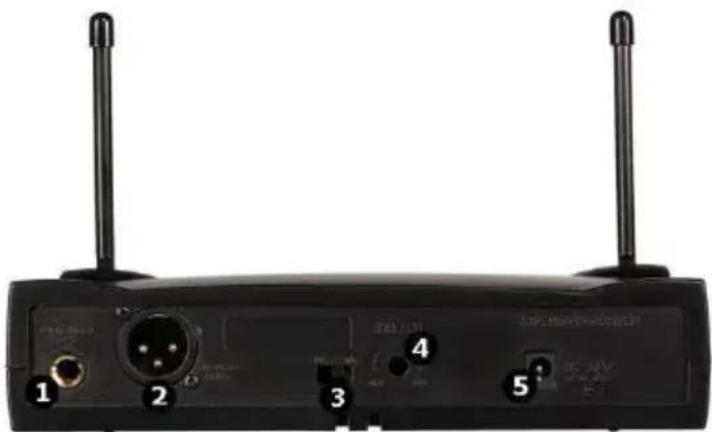

HQMC10011

4	ajuste 'squelch'
5	entrada de alimentación

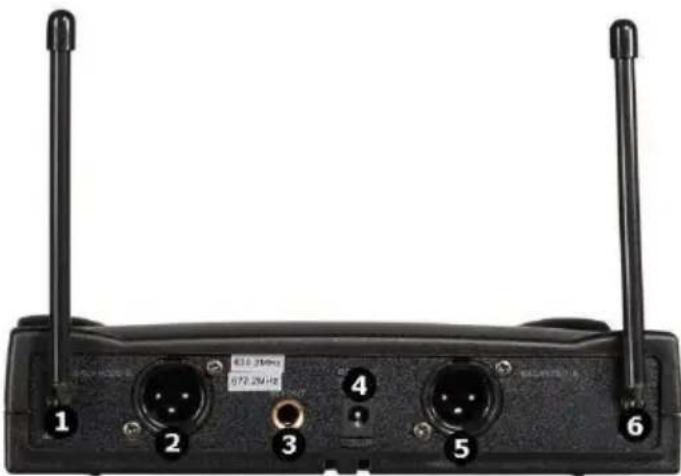

HQMC10012

1 2 3 4 5 6 E10.21GHz 072.2M/Hz

1	antena canal B
2	salida XLR balanceada micrófono B
3	salida de audio MIX

4	entrada de alimentación
5	salida XLR balanceada micrófono A
6	antena canal A

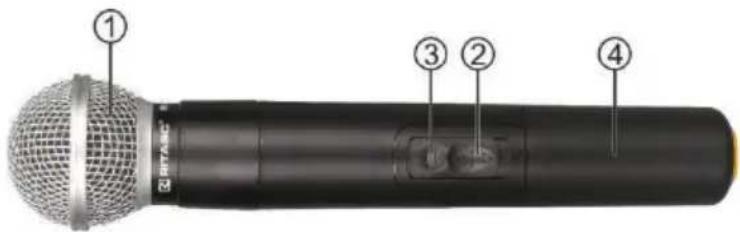

Micrófono

① ③ ② ④

1	cabeza de micrófono
2	botón de encendido/apagado

3	LED de alimentación
4	compartimento de pilas

5. Funcionamiento

Encender el micrófono

iAdvertencia!

Nunca perfore las pilas y no las eche al fuego (peligro de explosión). Nunca recargue pilas no recargables (alcalinas). Respete las leyes locales en relación con el medio ambiente al tirar las pilas. Mantenga las pilas lejos del alcance de niños.

Las dos pilas alcalinas tienen una autonomía de 8 horas (uso continuo). Reemplace inmediatamente las pilas cuando el LED de potencia parpadee.

Abra el compartimento de pilas, quite las pilas agotadas e introduzca las nuevas. Controle la polaridad Vuelva a cerrar el compartimento de pilas.

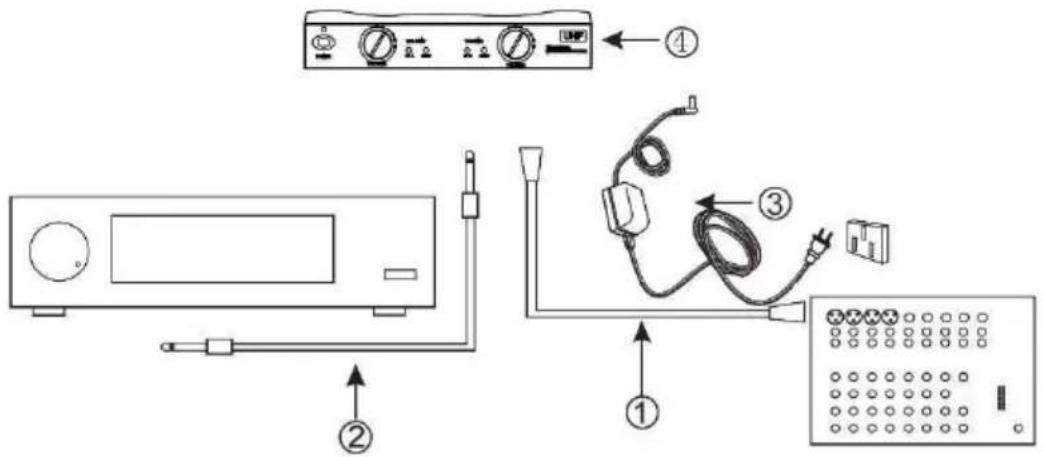

Conectar y encender el receptor

1. Conecte la salida XLR balanceada del receptor a una mesa de mezclas.
2. Conecte la salida XLR no balanceada del receptor a un amplificador de potencia.
3. Enchufe el receptor a una toma eléctrica con el adaptador de red.
4. Conecte la antena al receptor y póngala en la posición vertical.

El alcance máx. al aire libre es de ± 100 m.

El alcance ideal es de 60 m. Respete siempre la distancia óptima.

6. Solución de problemas

Problema	Razón	Solución
El LED no se ilumina.	No hay corriente eléctrica. Las pilas están agotadas o están introducidas de forma incorrecta.	Asegúrese de que haya corriente eléctrica. Reemplace o vuelva a introducir las pilas de manera correcta.
El LED parpadea.	Batería baja.	Reemplace las pilas.
No hay recepción o señal acústica.	Uno de los aparatos no está enchufado.	Enchufe todos los aparatos.
	Frecuencia incorrecta	Asegúrese de que el micrófono y el receptor usen la misma frecuencia.
	El alcance máx. al aire libre está sobrepasado.	Coloque el micrófono y el receptor en el alcance óptimo.
	Conexión incorrecta	Compruebe la conexión entre el receptor y el amplificador de potencia/la mesa de mezclas.
	Volumen bajo.	Aumente lentamente el volumen.

HQMC10011/HQMC10012

Señal acústica distorsionada.	Otros aparatos utilizan la misma frecuencia.	Quite estos aparatos o seleccione una otra frecuencia.
Feedback (efecto Larsen)	Volumen alto.	Disminuya el volumen.
	Posición del altavoz.	No apunte el micrófono a la salida de altavoz o coloque el altavoz enfrente del micrófono.

7. Cuidado y mantenimiento

Limpieza

• Desenchufe siempre el aparato antes de realizar cualquier operación de limpieza o de mantenimiento.
• Limpie todas las superficies exteriores de la unidad con un paño suave con agua y jabón. No sumerja ninguna parte de la unidad en agua o cualquier otro líquido. No utilice disolventes o productos de limpieza que contienen petróleo (gas, queroseno, aceite), disolvente de pintura, aguarrás, alcohol o amoníaco.

Mantenimiento

- Este aparato no necesita mantenimiento especial. Nunca abra el aparato. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. No intente abrir ni reparar el aparato, ya que esto puede anular la garantía y/o podría causar daños al producto o lesiones personales.

Almacenamiento

- Almacene el aparato y los accesorios en su embalaje original y en un lugar limpio y seco.

8. Especificaciones

receptor

rango de frecuenciaHQMC10011....864.000 MHzHQMC10012....863.050 MHz/865.000 MHz

sistema de recepción....lazo de seguimiento de fase (PLL)módulo de recepción....1 canal (fijo)

estabilidad de frecuencia.... ± 0.005 %

relación señal/ruido....100 dB

rango dinámico....>100 dB

respuesta en frecuencia....de 40 Hz a 18 kHz

alimentación....12 VDC, máx. 500 mA

alcance máx. al aire libre....100 m (al aire libre)

dimensiones....195 x 140 x 40 mm

peso....920 g

micrófono

rango de frecuencia

HQMC10011....864.000 MHz

HQMC10012....863.050 MHz/865.000 MHz

salida RF ...... máx. 30 mW

modo de vibración ....lazo de seguimiento de fase (PLL)

estabilidad de frecuencia ....± 0.002 %

potencia....85 mA, 2.4 V

alimentación ....2 x pila AA/R6 (incl.)

dimensiones ....∅ 45 x 250 mm

peso 250 g

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.hqpower.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

Declaración de conformidad RED

Por la presente, Velleman NV declara que el tipo de equipo de radio HQMC10011 + HQMC10012 cumple con la norma 10012/53/EU.

El texto completo de la declaración de conformidad está disponible en la siguiente página web: www.velleman.eu.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario.

Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original; - Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
